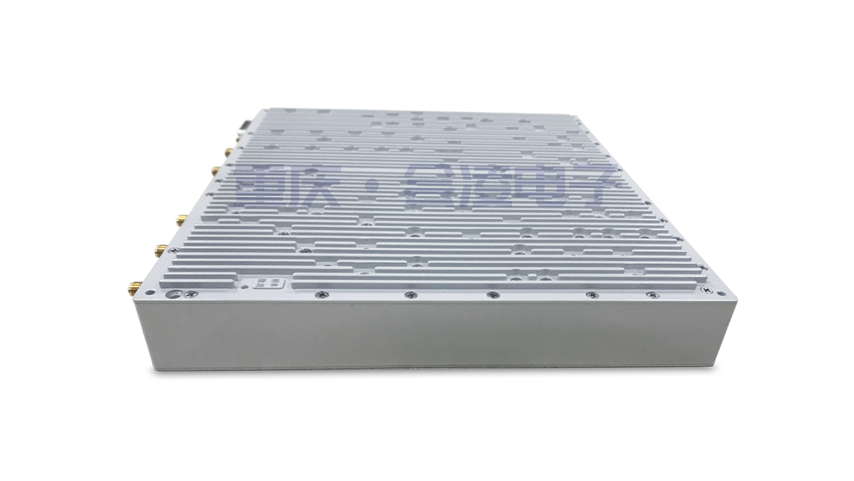

ZZM68337 20MHz至18GHz 微波宽带接收机模块/射频前端/下变频器|众志天成 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
快速扫描
支持内外部参考时钟
可对外输出100MHz参考时钟
内嵌AGC功能，支持MGC控制
支持频谱监测与双通道测向功能
具有低噪声、常规、低失真三种工作模式
具有多级前置预选滤波器（按亚倍频层设计）
具有上电自检、本振失锁、过功率、过温告警等功能
电子对抗
射频微波测试仪表
频谱分析仪、信号分析仪
无线电监测、测向及频谱管理
适用于超短波/微波频段各种无线信号接收
规格 | 指标 | |||
工作频率范围 | 20MHz～18.0GHz | |||
最小频率步进 | 10KHz | |||
变频时间 | 全频段任意频点间变频200us | |||
相位噪声 | 内置参考源（≤1GHz）≤-120dBc/Hz@10KHz | |||
内置参考源（≤8GHz）≤-115dBc/Hz@10KHz | ||||
内置参考源（≤18GHz）≤-110dBc/Hz@10KHz | ||||
参考输入频率 | 100MHz，输入功率范围：5±1.5dBm | |||
参考输出频率 | 100MHz，输出功率范围：5±1.5dBm | |||
A/D时钟输出频率 | 102.4MHz，输出功率范围：10±1.5dBm | |||
频率稳定度 | ±0.1ppm | |||
链路增益 | 测试条件 | 最小值 | 典型值 | 最大值 |
低噪声模式 | 48dB | 50dB | 52dB | |
常规模式 | 33dB | 35dB | 37dB | |
低失真模式 | 18dB | 20dB | 22dB | |
中频监测输出，常规模式 | 13dB | 15dB | 17dB | |
噪声系数 | 低噪声模式（≤3.6GHz），常温满增益8dB | |||
低噪声模式（≤8GHz），常温满增益10dB | ||||
低噪声模式（≤18.0GHz），常温满增益12dB | ||||
衰减范围 | 射频30dB，中频20dB,最小衰减步进1dB | |||
中频/镜频抑制 | 100dB（典型值） | |||
输入带外二阶截点 | 55dBm，低失真模式，△f=40MHz（≤1GHz） 65dBm，低失真模式，△f=40MHz（＞1GHz） | |||
输入带内三阶截点 | 低失真模式：20dBm（≤8.0GHz），15dBm（＞8.0GHz） | |||
内部虚假信号 | -115dBm，低噪声模式满增益折合到输入端 | |||
中频频率/带宽 | 中频宽带模式76.8MHz（40MHz宽带、20MHz宽带） | |||
中频窄带模式70MHz（0.5MHz宽带、0.03MHz宽带） | ||||
中频输出带内波动 | ≤2.5dB | |||
供电电源/功耗 | DC（+12±10% ）V/≤32.5W | |||
外形尺寸 | 230mm×180mm×35 mm/≤2.85Kg | |||
射频输入输出接口 | SMA-K型 | |||
监控及电源接口 | 连接器型号DA-15P型 | |||
工作温度范围 | -20℃～+60℃ | |||
