频率 20MHz至8GHz
调谐时间200us
相位噪声≤-120dBc/Hz@10kHz（典型值，采用内部参考时钟）
中频频率76.8/70MHz
中频带宽40MHz、20MHz（中频76.8MHz）；500KHz、30KHz（中频70MHz）
中镜频抑制≥100dB
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
指标名称指标参数接收频率范围频段l:20~3600MHz频段Ⅱ:3.6~8GHz相位噪声≤-120dBc/Hz@10kHz(射频1GHz处)≤-110dBc/Hz@10kHz(射频5GHz处)合成器切换时间≤100μs噪声系数≤9dB(频段l)≤13dB(频段Ⅱ)输入二阶截点≥60dBm(频段l)≥50dBm(频段)输入三阶截点≥25dBm(频段l)≥18dBm(频段Ⅱ)中、镜频抑制≥100dB (频段l)≥90dB (频段)中频频率76.8MHz(宽带)、70MHz(窄带)中频带宽40MHz、20MHz(宽带)500kHz、30kHz(窄带)
频率范围：100 kHz 至 8000 MHz 全覆盖下变频通道数量：1路 / 2路实时中频模拟带宽：160 MHz / 175 MHz / 225 MHz接收灵敏度：-126 dBm扫描速度：100 GHz/s（11.25 kHz）架构：RF两级变频 + AD（模数转换器）+ FPGA（现场可编程门阵列）数模一体接口类型：PCIe（Peripheral Component Interconnect Express）、雷电3（Thunderbolt 3, Type-C）尺寸：190 mm × 122 mm × 30 mm（不含接插件和金手指）
同厂商产品
频率20MHz至18GHz调谐时间200us相位噪声≤-120dBc/Hz@10kHz（典型值，采用内部参考时钟）中频频率76.8/70MHz中频带宽500/300kHz和40/20MHz可选中镜频抑制≥100dB

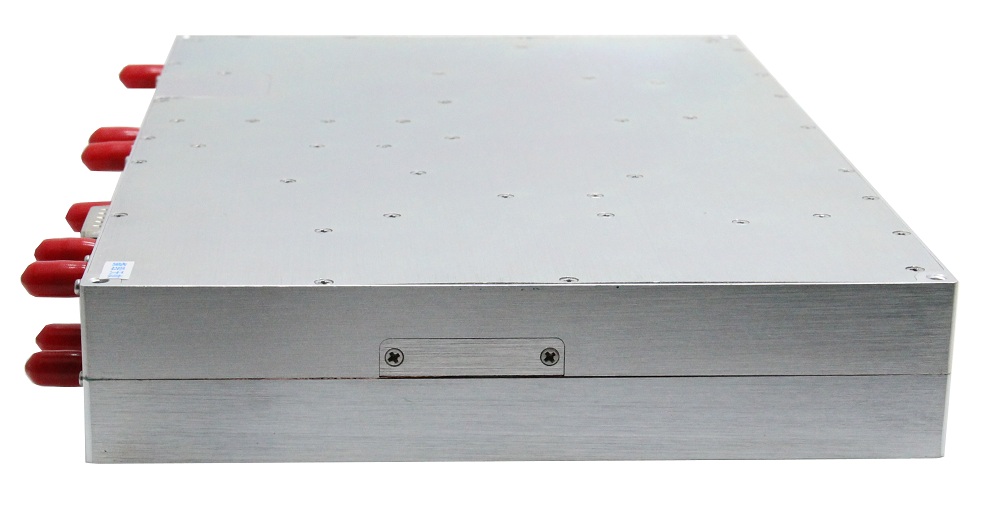

ZZM68334 20MHz至8GHz 双通道宽带接收机模块/射频前端/下变频器|众志天成 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
支持MGC控制
具有校正源功能
支持前置预选功能
支持内外部参考时钟和参考时钟输出功能
具有射频信号监测接收和双通道测向功能
具有低噪声、常规、低失真三种工作模式
具有上电自检、本振失锁、过功率、过温告警等功能
射频测试仪表
频谱分析仪、信号分析仪
多波道测向、阵列接收机
无线电通信、监测、侦察及频谱管理
适用于微波频段各种无线信号接收
规格 | 指标 |
接收频率范围 | 20MHz～8.0GHz |
调谐时间 | ≤200us |
调谐分辨率 | 10kHz |
调谐频率误差 | ≤1×10-7×标称值+10Hz（采用内部参考时钟） |
相位噪声 | ≤-120dBc/Hz@10kHz，内置参考源（≤1GHz）;≤-115dBc/Hz@10kHz，内置参考源（≤8GHz）; |
噪声系数 | ≤10dB |
中频频率 | 76.8MHz、70MHz |
中频模拟宽带 | 40MHz、20MHz（中频76.8MHz）；500KHz、30KHz（中频70MHz） |
带内波动 | ≤2.5dB |
链路最大净增益 | 52dB±1dB |
MGC程控范围 | 射频衰减控制30dB，程控步进1dB；中频控制20dB，程控步进1dB |
中频抑制 | ≥100dB |
镜频抑制 | ≥100dB |
内部虚假型号 | ≤-110dBm |
二阶截点 | ≥55dBm（低失真模式， |
三阶截点 | ≥15dBm（低失真模式， |
外形尺寸 | 280mm×18mm×35mm |
监控接口 | DA-15P |
