DPOF1204 200MHz带宽数字荧光示波器 四通道|FNIRSI菲尼瑞斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
菲尼瑞斯 FNIRSI
DPOF1204 200MHz带宽数字荧光示波器 四通道
官网栏目 数字示波器 > 桌面台式 · 二级分类 示波器

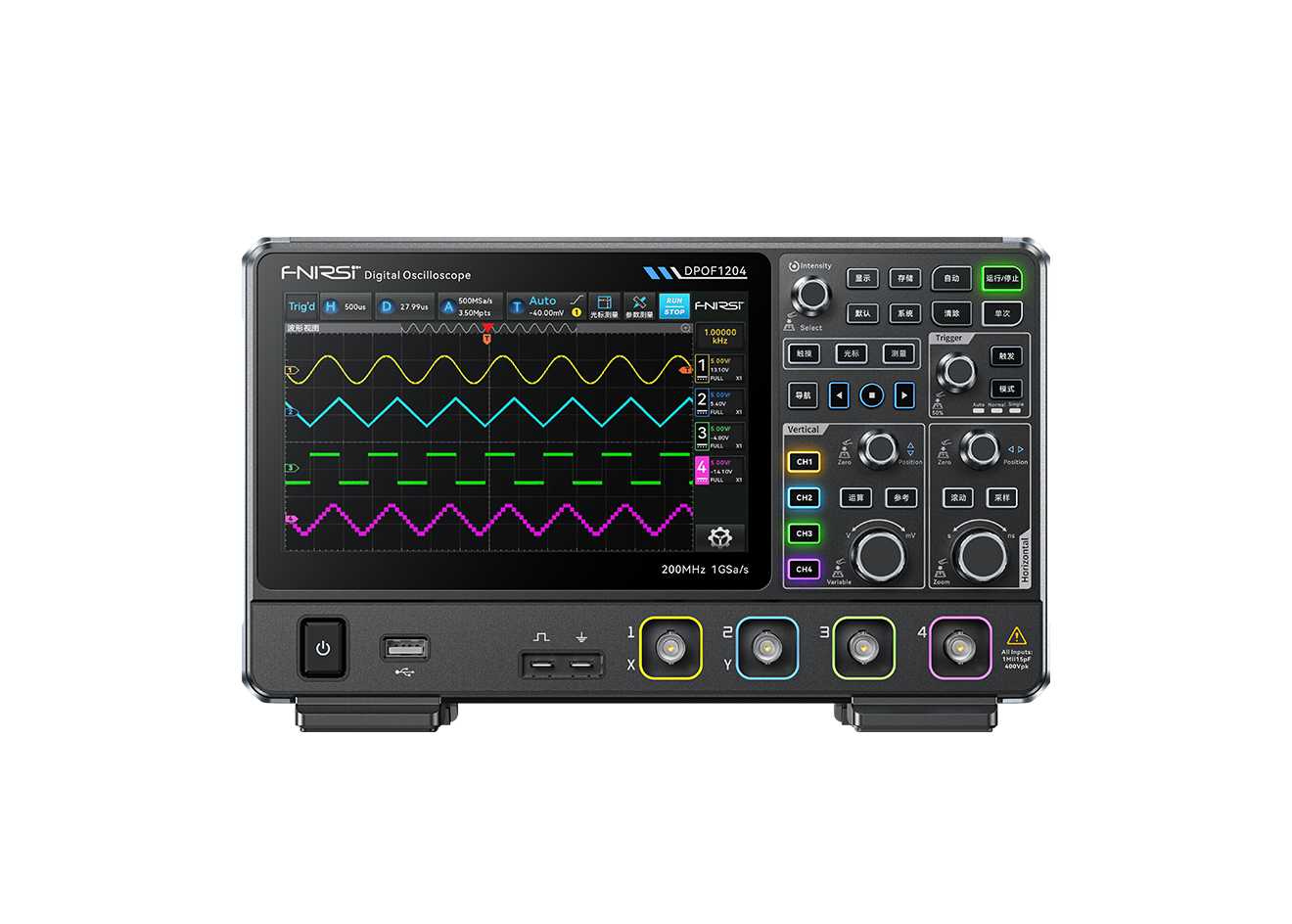

产品简介
DPOF1204为200MHz带宽台式四通道示波器，搭载2片1GSa/s ADC芯片。全部通道同步开启时，单通道采样率可达500MSa/s，存储深度7Mpts；通道交织模式下采样率提升至1GSa/s，最大存储深度14Mpts。仪器采用DPO数字荧光技术，信号还原保真度出色，整机底噪优于同类竞品，最小垂直量程低至500μV/div；配备创新数字触发系统，触发灵敏度高、触发抖动小。波形捕获速率最高可达450,000帧/秒（Sequence顺序模式），支持256级辉度等级与色温显示。
设备内置丰富智能触发与串行总线触发，标配总线解码，可支持IIC、SPI、UART、CAN、LIN协议解析；兼容历史模式（History）、顺序模式（Sequence）、增强分辨率模式（Eres）。同时搭载完善的参数测量与波形数学运算功能，支持1M点FFT运算，实现超高精细频率分辨率；依托14Mpts全采样点采集能力，测量精度与采样精度保持一致，避免信号失真。
核心参数
• 通道数量：四通道
• 模拟宽带：200MHz
• 实时采样率：1GSa/s
• 存储深度：14Mpts/CH
• 输入阻抗：1MΩ
• 最高测试电压：±400V
• 触发模式：自动、正常、单次
• 功能支持：示波器
产品优势

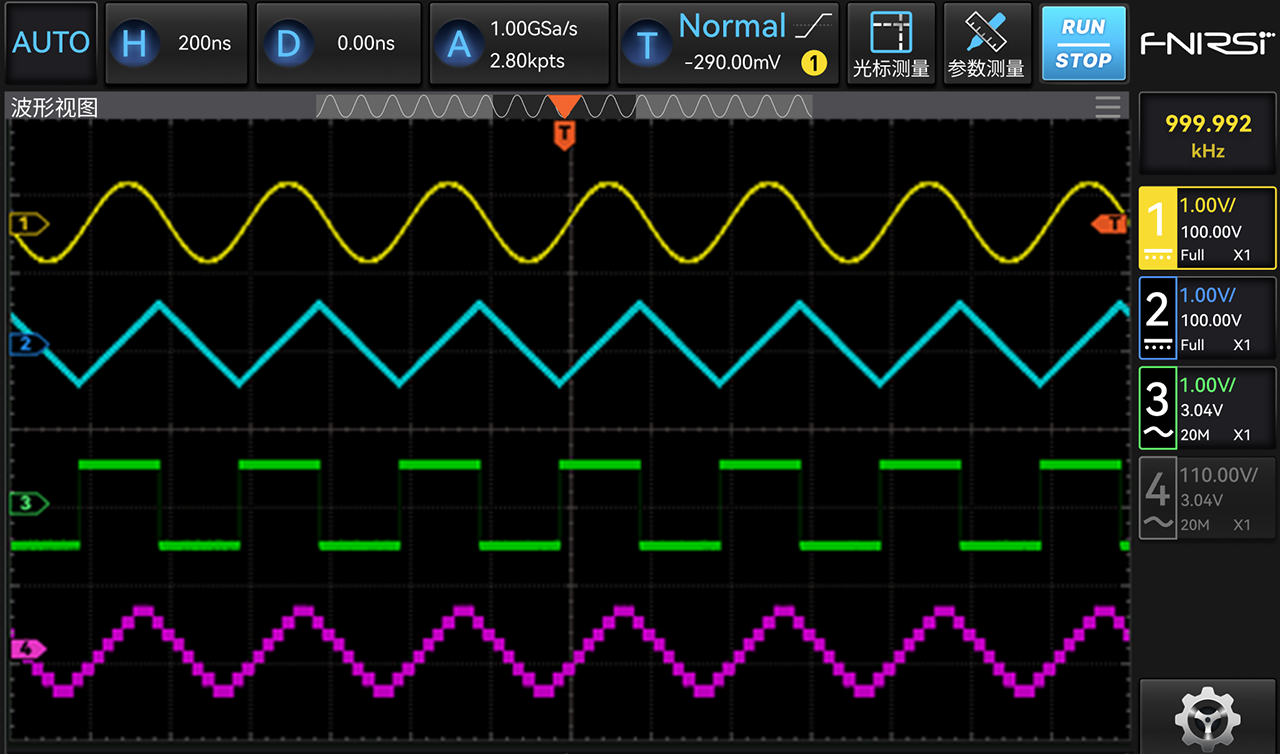

硬核硬件参数｜精准捕捉各类信号
高性能、高精准是示波器的核心竞争力，DPOF1204从核心配置到通道设计，全方位满足专业测试的基础要求： 200MHz带宽+1GSa/s采样率，采样时基覆盖1ns~100s，无论是高频高速电信号，还是低速慢变信号，都能无失真精准采集，不放过任何信号细节； 14Mpts存储深度 + 450,000帧/秒波形捕获率：Sequence模式下最高波形捕获率达45万帧/秒，搭配14Mpts/CH存储深度，可长时间记录信号变化，不放过瞬态异常。 4路独立模拟通道+ 低至500μV/div底噪声：4通道可同步采集，每通道采样率500MSa/s，适配复杂电路多节点测试。档位低至500μV/div的底噪声，能真实还原微弱信号面貌，精准检测小信号细节。通道采用彩色标识，接口、波形、屏幕标记颜色一一对应，多通道操作不混淆；
丰富触发类型｜精准锁定目标信号
-基础触发：边沿、斜率、脉宽、窗口、视频、间隔、欠幅、码型、超时触发，满足日常通用测试需求。 -专属总线触发＋硬件解码：内置【IIC、SPI、UART、CAN、LIN】全系列串行总线，支持触发+解码双重功能，不仅可精准捕捉总线起始、结束信号、帧ID、数据值与错误帧，直接将总线数据解码为直观可读协议内容。 -视频触发：兼容NTSC/PAL模拟视频及720P/1080P/1080i数字高清视频触发，支持自定义行数、场数，适配视频电路研发场景。
FPGA一体化架构｜释放强劲性能
将模拟前端的全差分信号调理与数字端的采集、控制、存储深度融合通过FPGA统一调度多颗大容量DDR3与Flash，在保证信号完整性与宽动态范围的前提下，实现多通道高采样率下的持续采集快速响应与灵活扩展。38种自动测量功能：支持时间、电压、History、延时类等多维度参数测量，一键统计当前值、平均值、最值、标准差，测试数据一目了然。 -强大数学运算：内置1M点FFT频谱分析、加减乘除、微分、积分、平方根等运算，可对波形信号进行二次分析，挖掘深层特征。 -参考波形对比：支持存储4组参考波形，实测波形与标准波形实时同屏对比，电路故障一键识别，大幅提升批量检测与调试效率。 -ZOOM放大功能：支持局部波形精细放大，搭配滚动模式追踪低速信号，可对信号细节进行逐点分析，精准定位毛刺、瞬态干扰等微小异常。 -XY模式：支持李沙育图形分析，可直观观测两路信号的相位差、频率比，助力音频、通信等领域的相位与调制特性测试。
系列型号
• DPOS6002D：通道数量 双通道；模拟宽带 600MHz；实时采样率 2GSa/s
• DPOF1204：通道数量 四通道；模拟宽带 200MHz；实时采样率 1GSa/s
• 2D15P：通道数量 双通道；模拟宽带 100MHz；实时采样率 500MSa/s
• 1014D：通道数量 双通道；模拟宽带 100MHz；实时采样率 1GSa/s
详细指标
• 详细指标请见 DPOF1204 详细指标页。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；选配与可选功能以厂家最终配置为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
菲尼瑞斯 FNIRSI
DPOF1204 200MHz带宽数字荧光示波器 四通道
官网栏目 数字示波器 > 桌面台式 · 全部关键指标
产品简介
DPOF1204为200MHz带宽台式四通道示波器，搭载2片1GSa/s ADC芯片。全部通道同步开启时，单通道采样率可达500MSa/s，存储深度7Mpts；通道交织模式下采样率提升至1GSa/s，最大存储深度14Mpts。仪器采用DPO数字荧光技术，信号还原保真度出色，整机底噪优于同类竞品，最小垂直量程低至500μV/div；配备创新数字触发系统，触发灵敏度高、触发抖动小。波形捕获速率最高可达450,000帧/秒（Sequence顺序模式），支持256级辉度等级与色温显示。
设备内置丰富智能触发与串行总线触发，标配总线解码，可支持IIC、SPI、UART、CAN、LIN协议解析；兼容历史模式（History）、顺序模式（Sequence）、增强分辨率模式（Eres）。同时搭载完善的参数测量与波形数学运算功能，支持1M点FFT运算，实现超高精细频率分辨率；依托14Mpts全采样点采集能力，测量精度与采样精度保持一致，避免信号失真。
详细指标
• 通道数量：四通道
• 模拟宽带：200MHz
• 实时采样率：1GSa/s
• 时基范围：1.0ns/div ~ 100s/div
• 输入阻抗：1MΩ
• 输入耦合：AC、DC、GND
• 带宽限制：支持20MHz限制
• 垂直灵敏度：500μV/div ~ 10V/div
• 最高测试电压：±400V
• 存储深度：14Mpts/CH
• 显示模式：点、矢量、色温、Y‑T、X‑Y、ROLL
• 触发类型：10种
• 触发模式：自动、正常、单次
• 固件升级：支持U盘升级
• 探头衰减系数：1x / 10x
• 功能支持：示波器
功能与优势
硬核硬件参数｜精准捕捉各类信号
高性能、高精准是示波器的核心竞争力，DPOF1204从核心配置到通道设计，全方位满足专业测试的基础要求：
200MHz带宽+1GSa/s采样率，采样时基覆盖1ns~100s，无论是高频高速电信号，还是低速慢变信号，都能无失真精准采集，不放过任何信号细节；
14Mpts存储深度 + 450,000帧/秒波形捕获率：Sequence模式下最高波形捕获率达45万帧/秒，搭配14Mpts/CH存储深度，可长时间记录信号变化，不放过瞬态异常。
4路独立模拟通道+ 低至500μV/div底噪声：4通道可同步采集，每通道采样率500MSa/s，适配复杂电路多节点测试。档位低至500μV/div的底噪声，能真实还原微弱信号面貌，精准检测小信号细节。通道采用彩色标识，接口、波形、屏幕标记颜色一一对应，多通道操作不混淆；
丰富触发类型｜精准锁定目标信号
-基础触发：边沿、斜率、脉宽、窗口、视频、间隔、欠幅、码型、超时触发，满足日常通用测试需求。 -专属总线触发＋硬件解码：内置【IIC、SPI、UART、CAN、LIN】全系列串行总线，支持触发+解码双重功能，不仅可精准捕捉总线起始、结束信号、帧ID、数据值与错误帧，直接将总线数据解码为直观可读协议内容。
-视频触发：兼容NTSC/PAL模拟视频及720P/1080P/1080i数字高清视频触发，支持自定义行数、场数，适配视频电路研发场景。
FPGA一体化架构｜释放强劲性能
将模拟前端的全差分信号调理与数字端的采集、控制、存储深度融合通过FPGA统一调度多颗大容量DDR3与Flash，在保证信号完整性与宽动态范围的前提下，实现多通道高采样率下的持续采集快速响应与灵活扩展。38种自动测量功能：支持时间、电压、History、延时类等多维度参数测量，一键统计当前值、平均值、最值、标准差，测试数据一目了然。 -强大数学运算：内置1M点FFT频谱分析、加减乘除、微分、积分、平方根等运算，可对波形信号进行二次分析，挖掘深层特征。 -参考波形对比：支持存储4组参考波形，实测波形与标准波形实时同屏对比，电路故障一键识别，大幅提升批量检测与调试效率。
-ZOOM放大功能：支持局部波形精细放大，搭配滚动模式追踪低速信号，可对信号细节进行逐点分析，精准定位毛刺、瞬态干扰等微小异常。
-XY模式：支持李沙育图形分析，可直观观测两路信号的相位差、频率比，助力音频、通信等领域的相位与调制特性测试。
系列对照
• DPOS6002D：通道数量 双通道；模拟宽带 600MHz；实时采样率 2GSa/s
• DPOF1204：通道数量 四通道；模拟宽带 200MHz；实时采样率 1GSa/s
• 2D15P：通道数量 双通道；模拟宽带 100MHz；实时采样率 500MSa/s
• 1014D：通道数量 双通道；模拟宽带 100MHz；实时采样率 1GSa/s
· 上列对照数据取自 FNIRSI菲尼瑞斯 官网同页「系列对比」，本页产品为 DPOF1204。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；规格与选配以厂家最新公开资料为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
全部
FNIRSI菲尼瑞斯官方渠道
厂家联系方式
公司：深圳市菲尼瑞斯科技有限公司
电话：0755-28020752
邮箱：fnirsitrade@gmail.com
地址：深圳市龙华区大浪街道伟华达工业园C栋西边8楼
官网：www.fnirsi.cn
