FNAC-28 多接口USB检测仪 4至24V / 0至6.5A|FNIRSI菲尼瑞斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
菲尼瑞斯 FNIRSI
FNAC-28 多接口USB检测仪 4-24V / 0-6.5A
官网栏目 信号分析 > USB测试仪 · 二级分类 高速数据总线测试仪
产品简介
FNAC-28USB测试仪是一款多功能USB电压电流检测工具，支持USB-A与Type-C双公口，即插即用，适用于充电器、U盘等设备的电力测试与快充协议检测。最高支持24V/6.5A测量，内置16位高精度ADC芯片，确保电压、电流及功率数据采集稳定准确。具备智能快充协议自动识别功能，可一键识别主流标准，提升测试效率。曲线模式可实时显示电压、电流与功率变化趋势，便于评估负载与电源性能。Type-C接口支持双向电流输出，正反插均可，操作便捷。金属外壳设计坚固耐用，是专业及日常检测的理想选择。
核心要点
• 内置 16 位 高精度ADC 芯片，最高支持24V/6.5A测量
• 显示精度高达五位，最高分辨率达（0.0001V）
• 全面覆盖多种主流快充协议，支持一键自动检测
• 丰富的快充协议触发功能
• USB 3.1 Gen2 高速传输
• 支持蓝牙 APP / PC 上位机
• 1.06寸超宽视角TFT 彩屏
核心参数
• 屏幕尺寸：1.06寸
• 测量电压范围：4-24v
• 测量电流范围：0-6.5A
• 传输速率：USB2.0
• 联机接口：Type-C
• 输入口：A公、C公
• 输出口：A母、C母
• 联机方法：USB-HID免驱
• PD主动触发：×
• PD硬件开关：×
产品优势

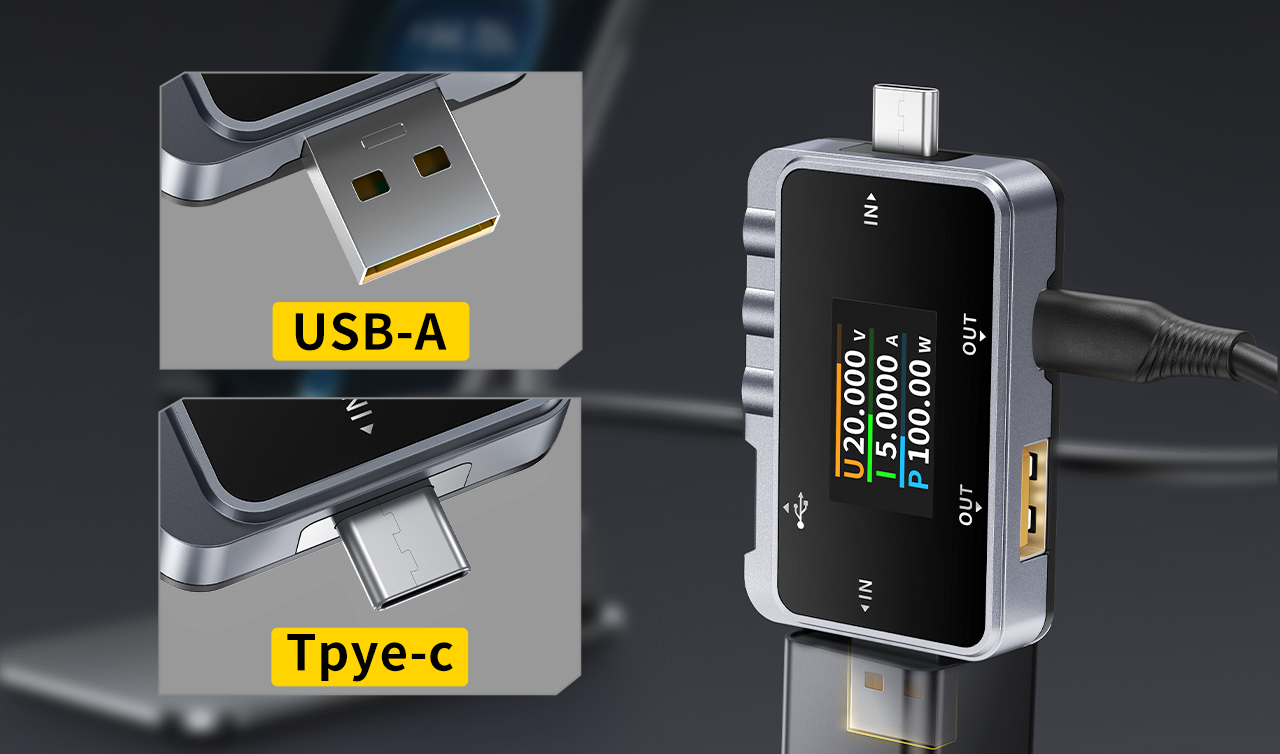

多接口兼容｜双公口设计
设备配备USB-A与Type-C双公口接口，可兼容多种类型充电器与设备的检测及充电测试,即插即用，无需额外转接头，可显著提升测试便捷性与适用范围。Type-C接口支持正反双向电流输出，结合6.5A 大电流设计，可实现直通充电功率检测，无需确认插入方向即可稳定使用，可提升连接效率与整体操作体验。

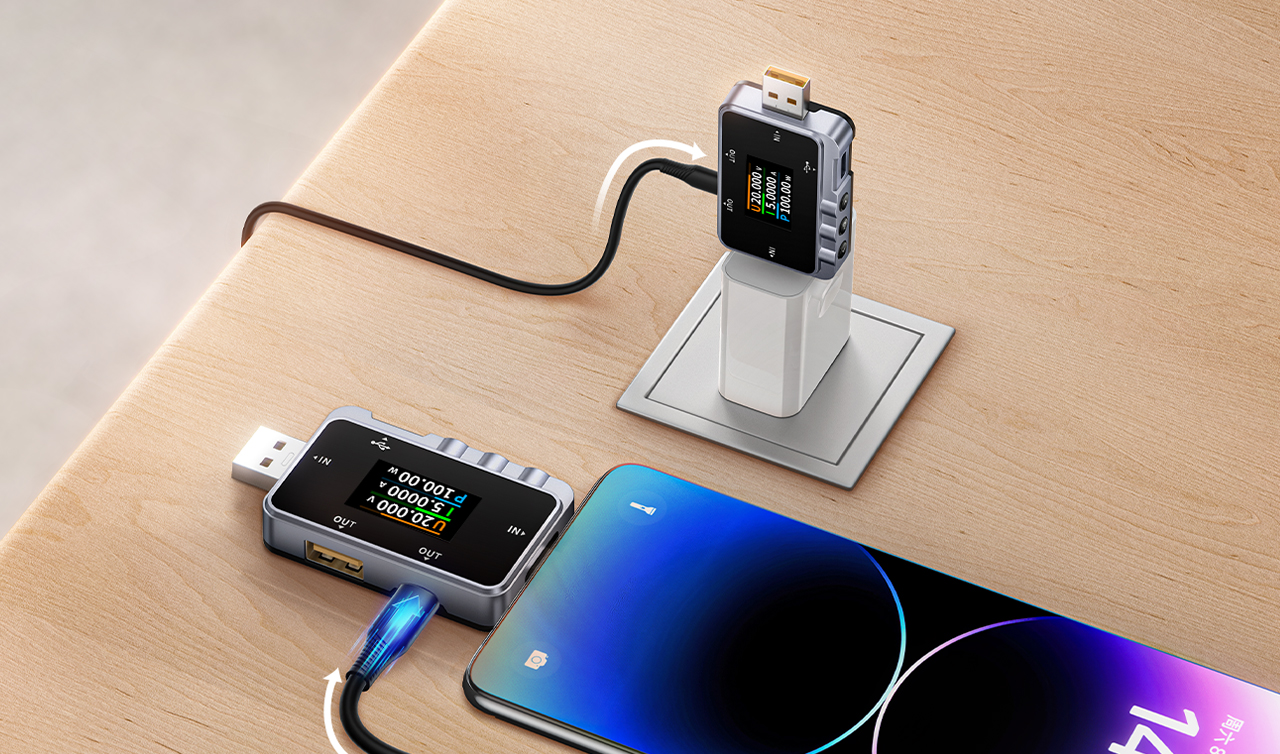

全面覆盖主流快充协议｜一键智能识别与触发
精准监测充电过程中的电压、电流与功率变化，支持输入输出双向测试，全面分析设备充电性能。设备支持市面上多种主流快充协议（如QC/FCP/SCP /AFC/VOOC/SVOOC）,并具备一键自动检测功能，结合智能触发识别机制，可自动调节输出电压，迅速识别充电器/充电宝支持的快充规格，提升识别速度和准确度，适用于多种快充类产品研发与测试场景。同时，设备采用压降法测电缆内阻、支持DASH线缆检测功能、并能模拟DASH与Apple2.4A协议测试，帮助用户检测线材质量，确保充电安全。

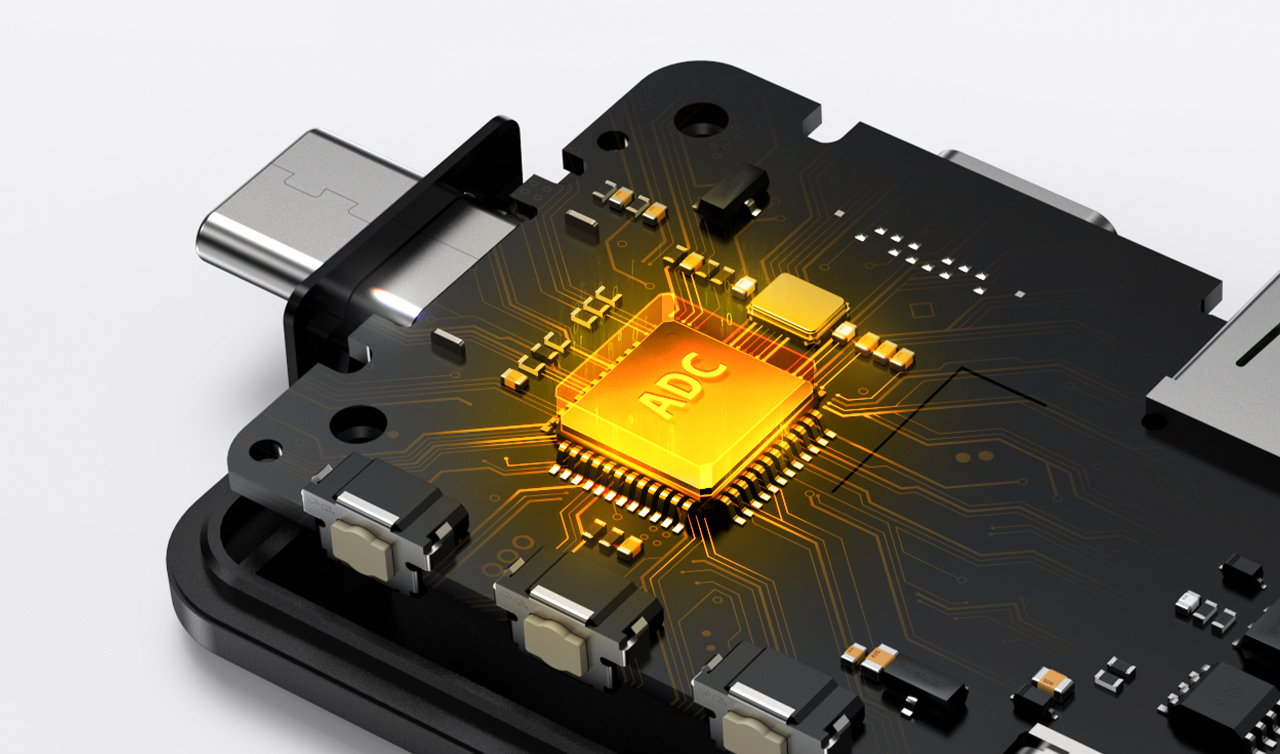

高精度测量性能｜直观呈现动态趋势
设备搭载16 位高精度 ADC 芯片，支持最高 24V/6.5A的 电压电流测试，分辨率高达5 位（0.0001V），确保测量数据精准稳定，满足专业用户对高精度检测的需求。内置多样化曲线检测模式，可实时显示电压、电流、功率、D+/D-电压变化趋势及高速电源纹波测量的图形数据，动态趋势清晰直观，便于用户分析电源性能与充放电特性，辅助判断设备的可靠性。支持5组数据记录，并具备断电续存功能，重启续测不间断；内置电池容量智能计算功能，让用户随时掌握设备的电量状态。
系列型号
• FNB-C2：屏幕颜色 TFT-LCD；分辨率 240×240；测量电压范围 4–50V；测量电流范围 0–6.5A；蓝牙APP 不支持

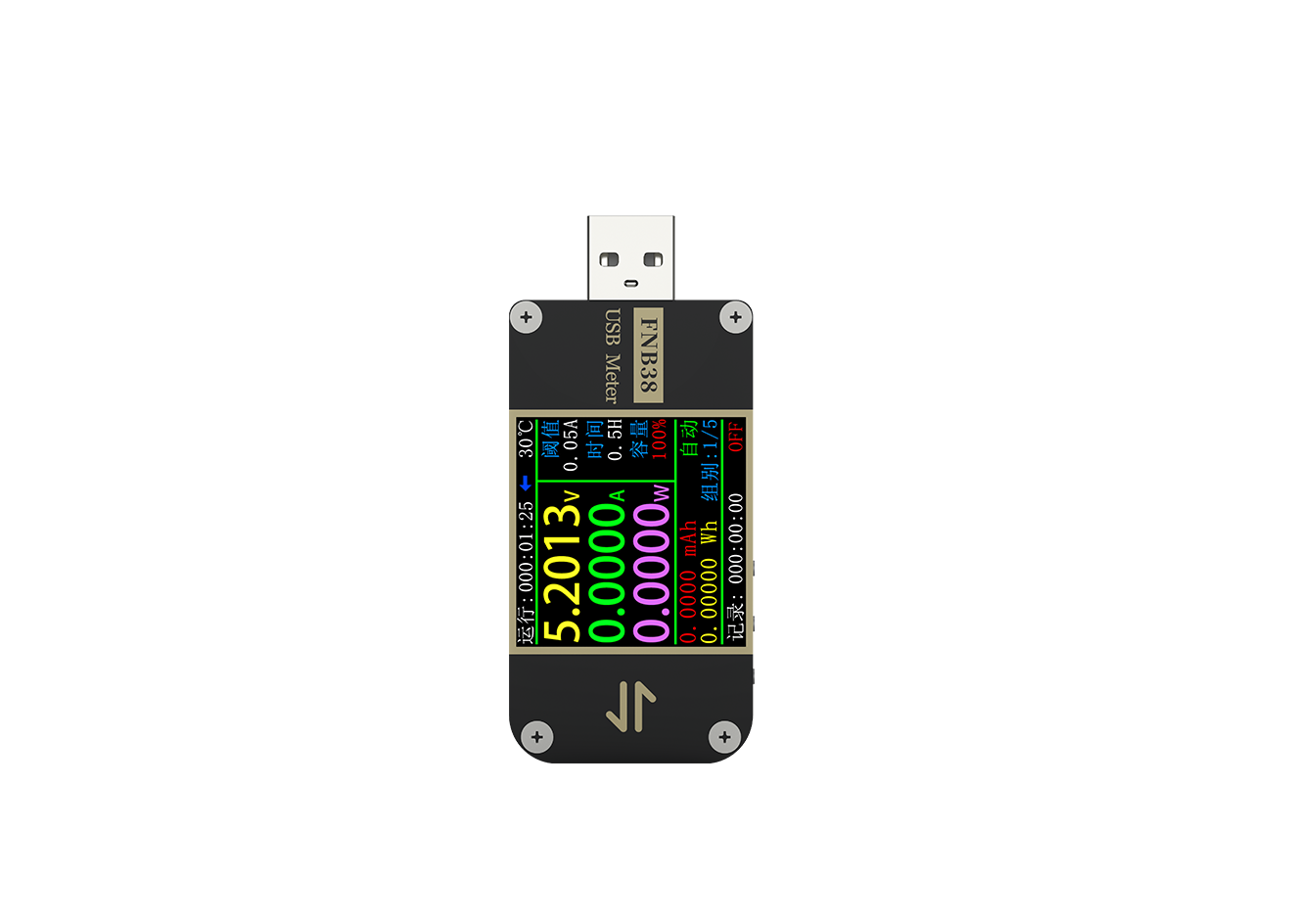

• FNB38：屏幕颜色 全彩TFT；分辨率 128*128；测量电压范围 3.7-24V；测量电流范围 0-5A；蓝牙APP 不支持

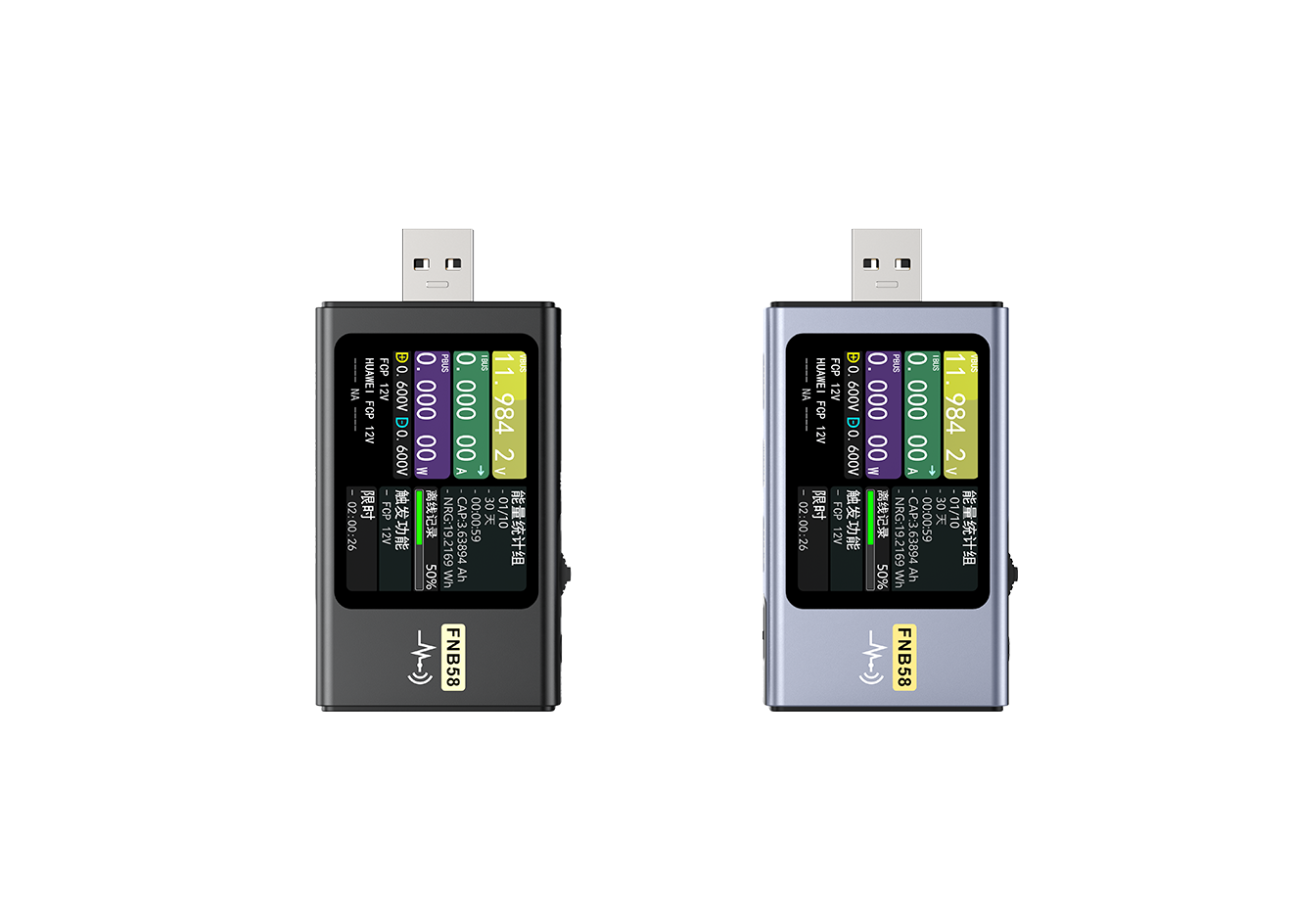

• FNB58：屏幕颜色 IPS；分辨率 320*240；测量电压范围 4-28V；测量电流范围 0-7A；蓝牙APP 支持

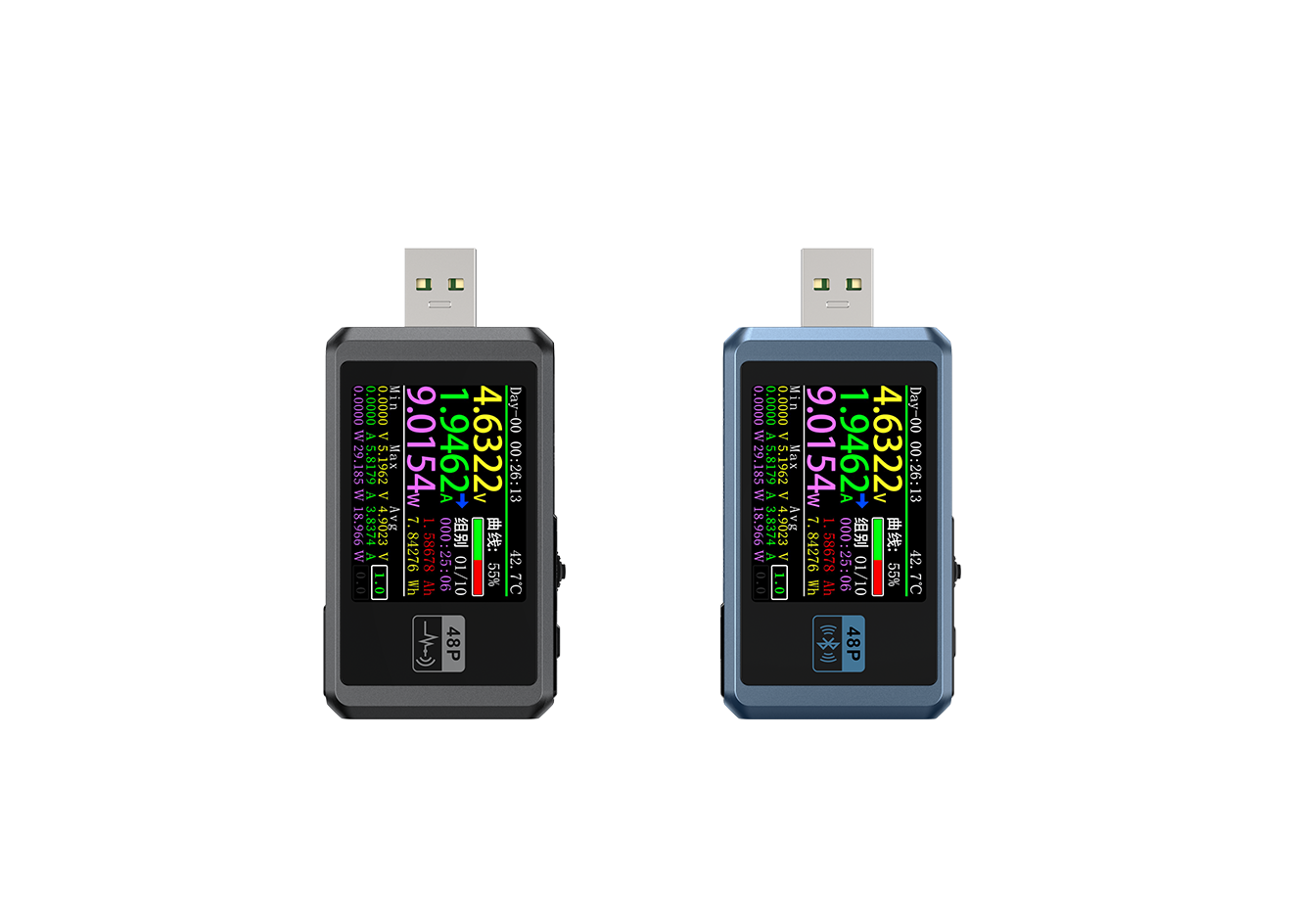

• FNB48P：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 160*128；测量电压范围 3.8-24V；测量电流范围 0-6.5A；蓝牙APP 支持
• FNAC-28：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 /；测量电压范围 4-24v；测量电流范围 0-6.5A；蓝牙APP 不支持
详细指标
• 详细指标请见 FNAC-28 详细指标页。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；选配与可选功能以厂家最终配置为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
菲尼瑞斯 FNIRSI
FNAC-28 多接口USB检测仪 4-24V / 0-6.5A
官网栏目 信号分析 > USB测试仪 · 全部关键指标
产品简介
FNAC-28USB测试仪是一款多功能USB电压电流检测工具，支持USB-A与Type-C双公口，即插即用，适用于充电器、U盘等设备的电力测试与快充协议检测。最高支持24V/6.5A测量，内置16位高精度ADC芯片，确保电压、电流及功率数据采集稳定准确。具备智能快充协议自动识别功能，可一键识别主流标准，提升测试效率。曲线模式可实时显示电压、电流与功率变化趋势，便于评估负载与电源性能。Type-C接口支持双向电流输出，正反插均可，操作便捷。金属外壳设计坚固耐用，是专业及日常检测的理想选择。
详细指标
• 屏幕尺寸：1.06寸
• 固件升级：支持
• 屏幕颜色：全彩超宽视角TFT-LCD
• 传输速率：USB2.0
• 输入口：A公、C公
• 输出口：A母、C母
• 联机接口：Type-C
• 联机方法：USB-HID免驱
• 独立供电：√
• 反接保护：TVS
• 测量电压范围：4-24v
• 测量电流范围：0-6.5A
• PD主动触发：×
• PD硬件开关：×
• PD表端抓包：×
• 协议转换:：×
• 升级方式：上位机升级
• 显示位数:：5位
• 电脑上位机：有
• 低速纹波显示：√
• 高速纹波显示：√
• 高速纹波带宽：√
• 容量/能量统计：×
• 电压电流离线曲线：×
• 定时触发：×
• 电池容量计算工具：√
• 读取DASH线缆：√
• 模拟DASH线缆：√
• 苹果2.4A加速：√
• 按键操作:：3键
• 蓝牙APP：×
• 重力感应自动转屏：×（手动）
• 蜂鸣器：×
• 模拟开关：×
功能与优势
多接口兼容｜双公口设计
设备配备USB-A与Type-C双公口接口，可兼容多种类型充电器与设备的检测及充电测试,即插即用，无需额外转接头，可显著提升测试便捷性与适用范围。Type-C接口支持正反双向电流输出，结合6.5A 大电流设计，可实现直通充电功率检测，无需确认插入方向即可稳定使用，可提升连接效率与整体操作体验。
全面覆盖主流快充协议｜一键智能识别与触发
精准监测充电过程中的电压、电流与功率变化，支持输入输出双向测试，全面分析设备充电性能。设备支持市面上多种主流快充协议（如QC/FCP/SCP /AFC/VOOC/SVOOC）,并具备一键自动检测功能，结合智能触发识别机制，可自动调节输出电压，迅速识别充电器/充电宝支持的快充规格，提升识别速度和准确度，适用于多种快充类产品研发与测试场景。同时，设备采用压降法测电缆内阻、支持DASH线缆检测功能、并能模拟DASH与Apple2.4A协议测试，帮助用户检测线材质量，确保充电安全。
高精度测量性能｜直观呈现动态趋势
设备搭载16 位高精度 ADC 芯片，支持最高 24V/6.5A的 电压电流测试，分辨率高达5 位（0.0001V），确保测量数据精准稳定，满足专业用户对高精度检测的需求。内置多样化曲线检测模式，可实时显示电压、电流、功率、D+/D-电压变化趋势及高速电源纹波测量的图形数据，动态趋势清晰直观，便于用户分析电源性能与充放电特性，辅助判断设备的可靠性。支持5组数据记录，并具备断电续存功能，重启续测不间断；内置电池容量智能计算功能，让用户随时掌握设备的电量状态。
系列对照
• FNB-C2：屏幕颜色 TFT-LCD；分辨率 240×240；测量电压范围 4–50V；测量电流范围 0–6.5A；蓝牙APP 不支持
• FNB38：屏幕颜色 全彩TFT；分辨率 128*128；测量电压范围 3.7-24V；测量电流范围 0-5A；蓝牙APP 不支持
• FNB58：屏幕颜色 IPS；分辨率 320*240；测量电压范围 4-28V；测量电流范围 0-7A；蓝牙APP 支持
• FNB48P：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 160*128；测量电压范围 3.8-24V；测量电流范围 0-6.5A；蓝牙APP 支持
• FNAC-28：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 /；测量电压范围 4-24v；测量电流范围 0-6.5A；蓝牙APP 不支持
· 上列对照数据取自 FNIRSI菲尼瑞斯 官网同页「系列对比」，本页产品为 FNAC-28。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；规格与选配以厂家最新公开资料为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
