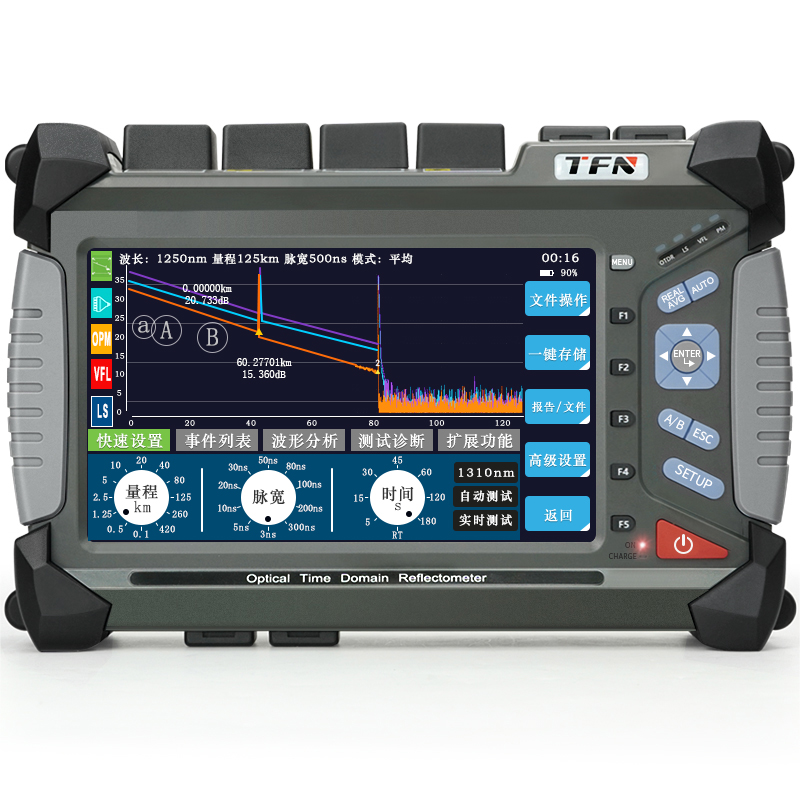

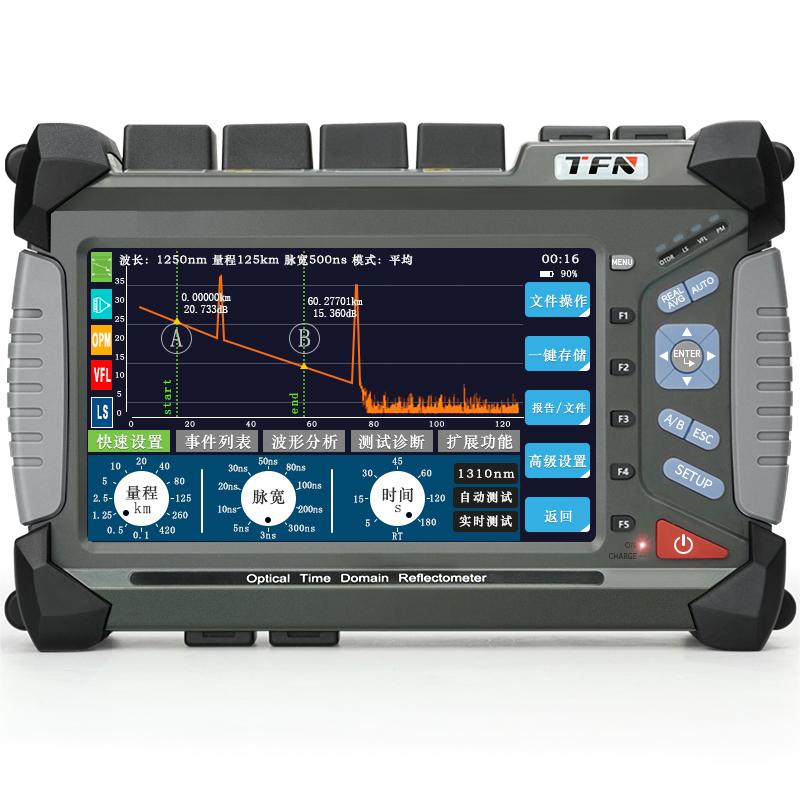

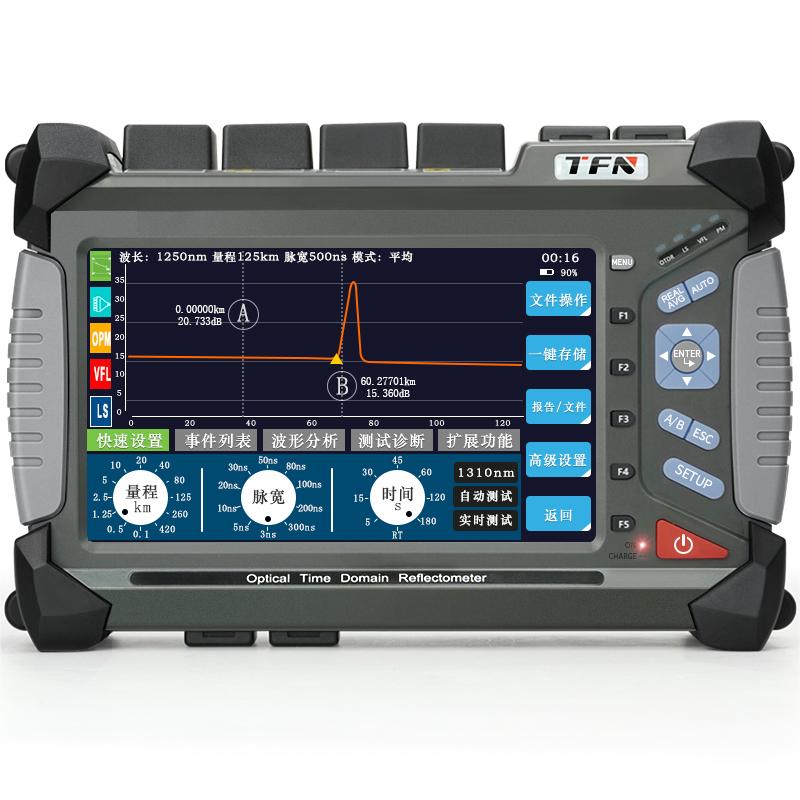

F7 光时域反射仪|TFN
OTDR 光纤测试仪 高精度高端光纤光缆测试仪
产品简介
TFN F7 OTDR有单模、多模及单多模一体三类产品，8英寸彩色触摸屏，具备OTDR、光源、光功率计、光损耗测试、VFL红光等九大功能，部分型号支持四波长测试。
官方产品图文
下列 17 张图文取自 TFN 官网 F7 产品页，用于完整呈现该产品的官方说明与配图。

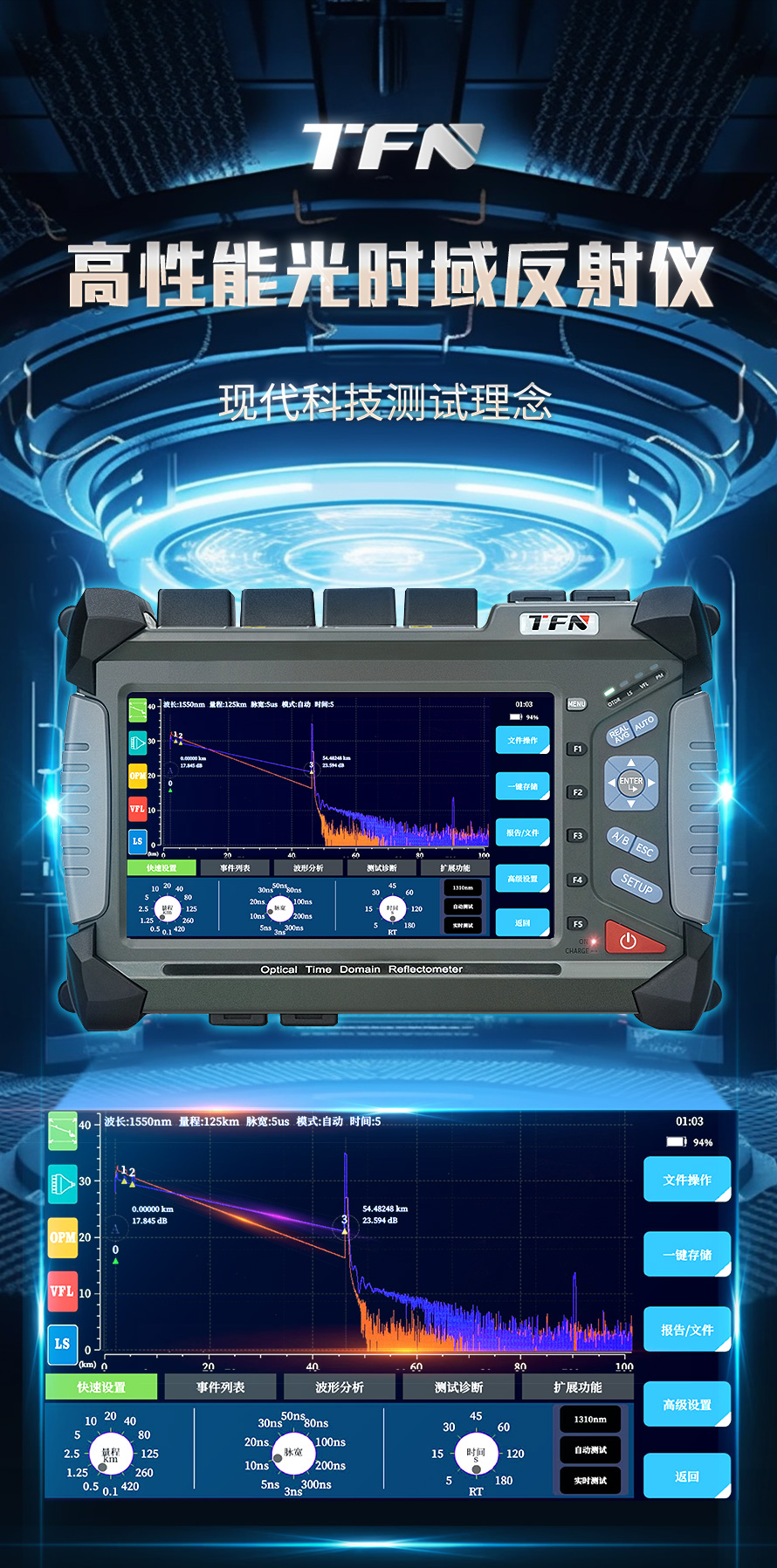

图：TFN F7 官方产品图文（1/17）

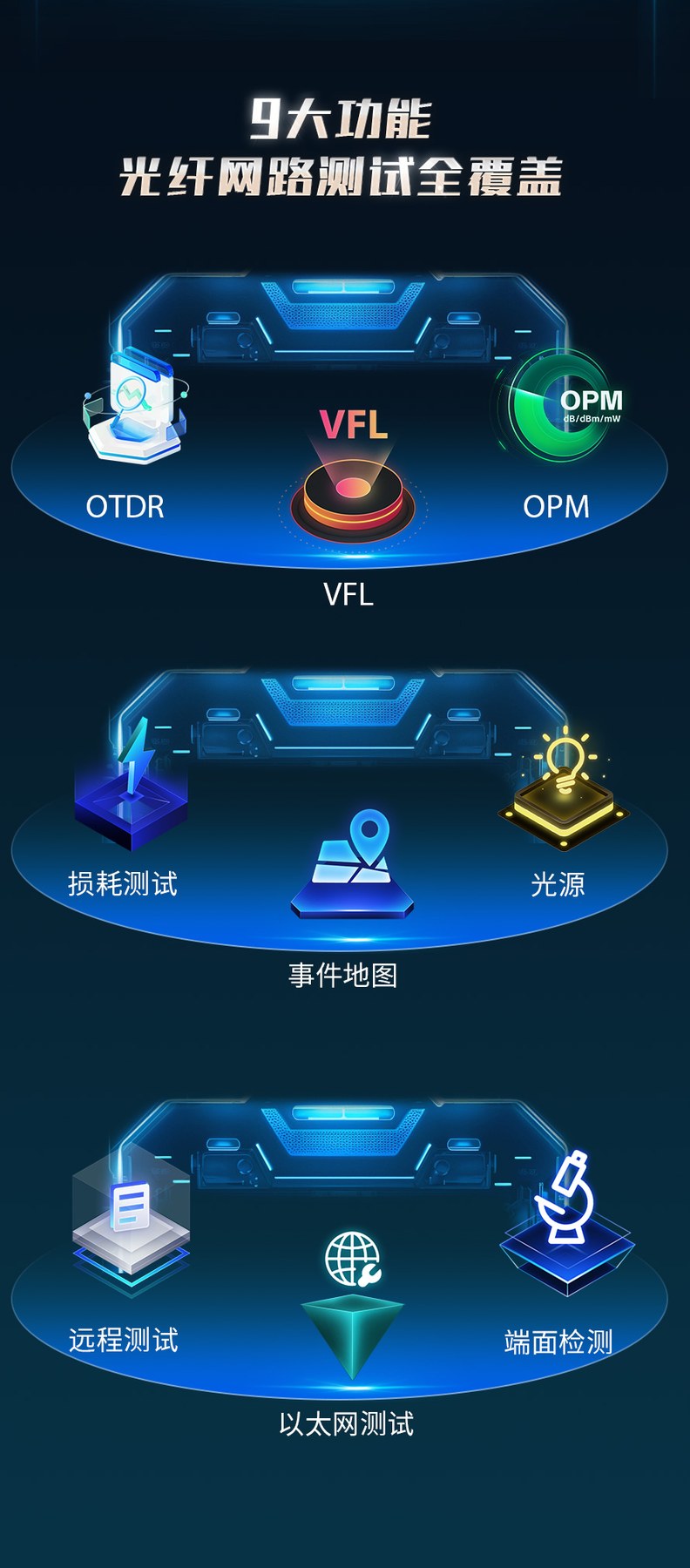

图：TFN F7 官方产品图文（2/17）
图：TFN F7 官方产品图文（3/17）

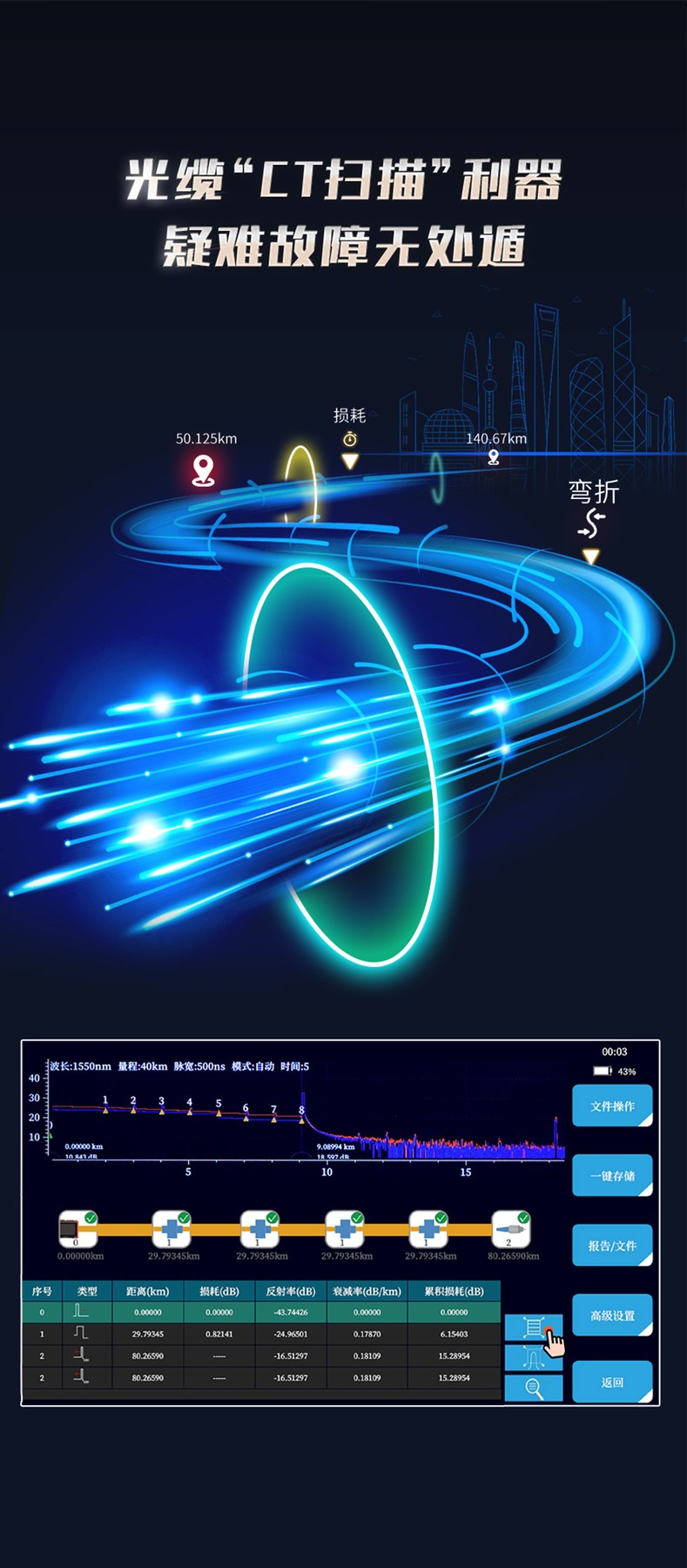

图：TFN F7 官方产品图文（4/17）
图：TFN F7 官方产品图文（5/17）

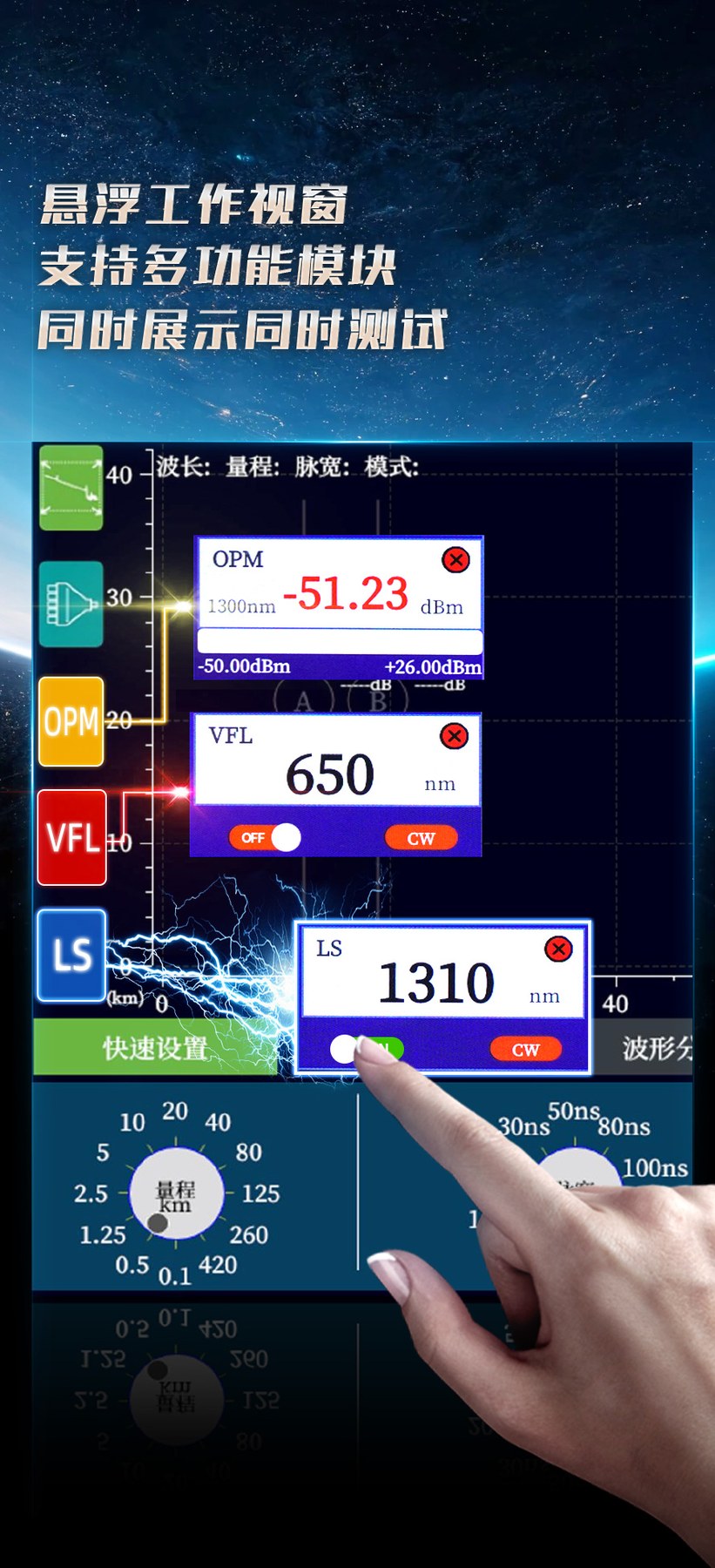

图：TFN F7 官方产品图文（6/17）

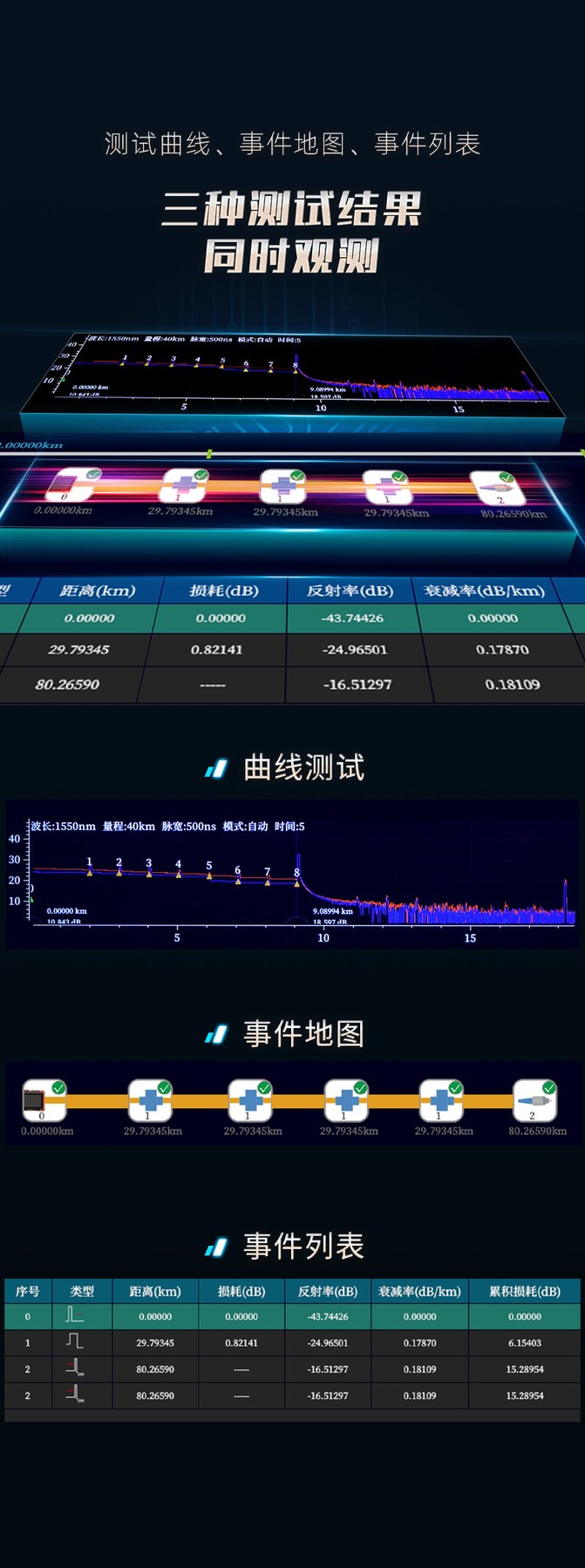

图：TFN F7 官方产品图文（7/17）
图：TFN F7 官方产品图文（8/17）
图：TFN F7 官方产品图文（9/17）

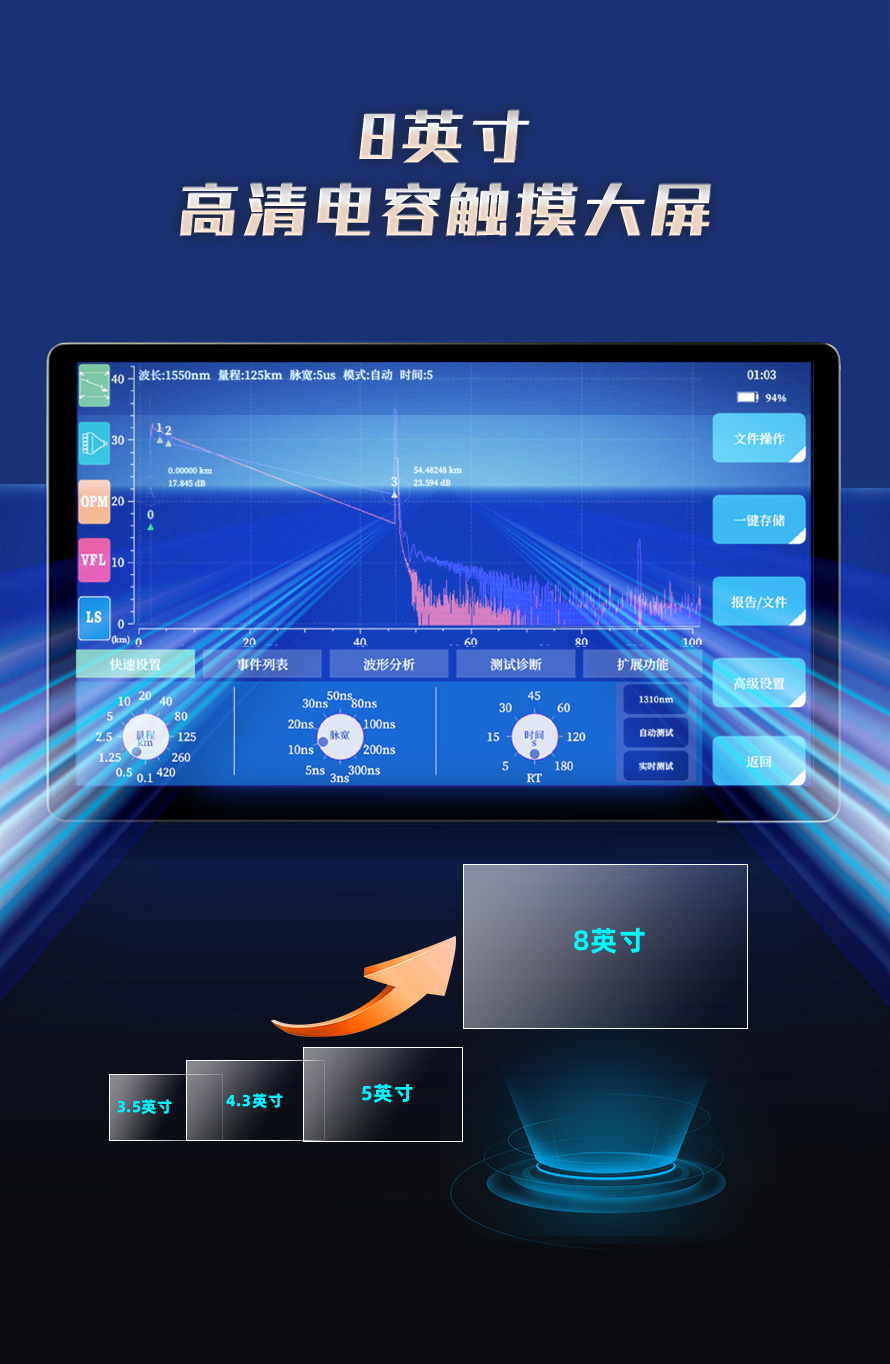

图：TFN F7 官方产品图文（10/17）

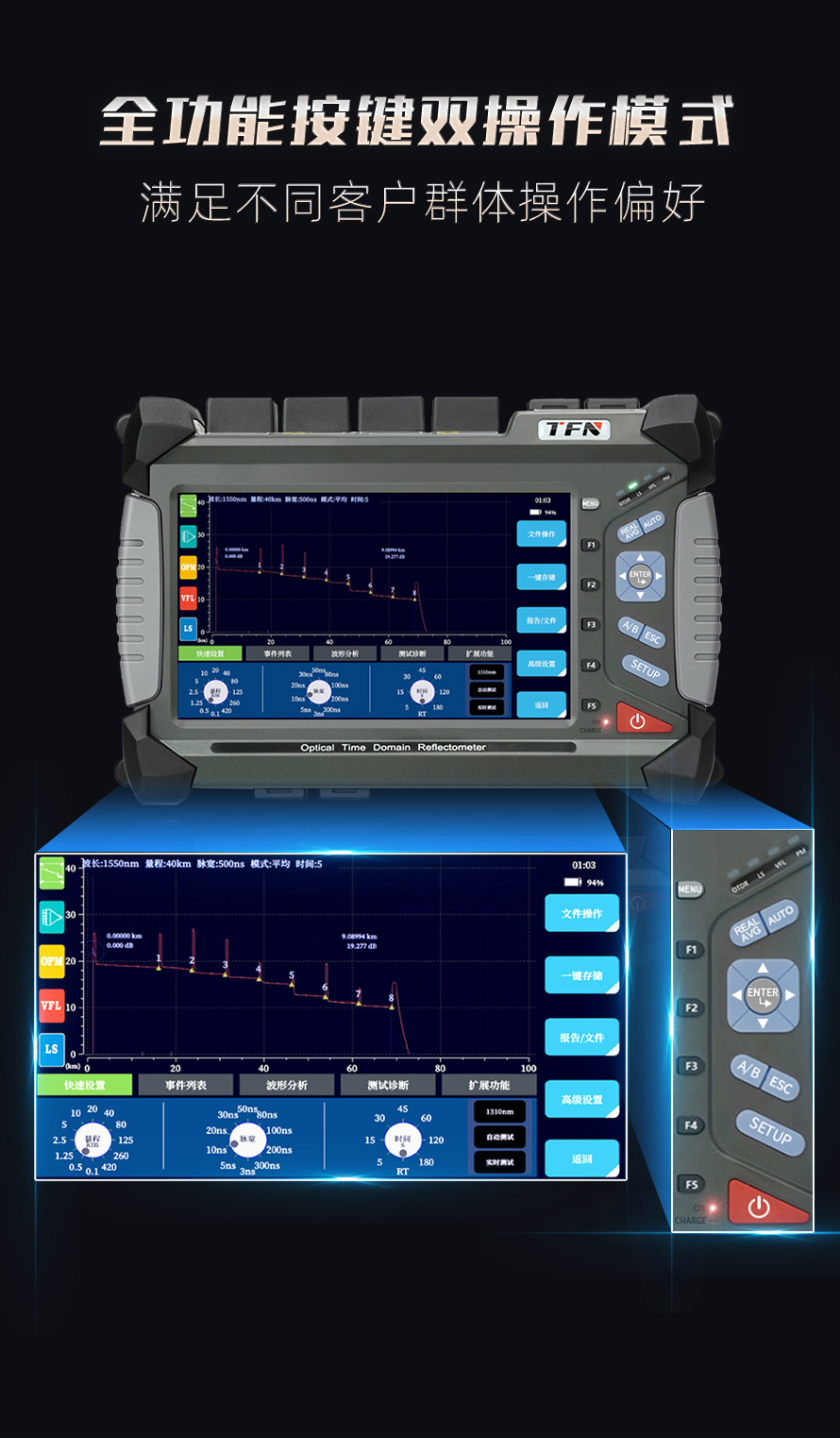

图：TFN F7 官方产品图文（11/17）

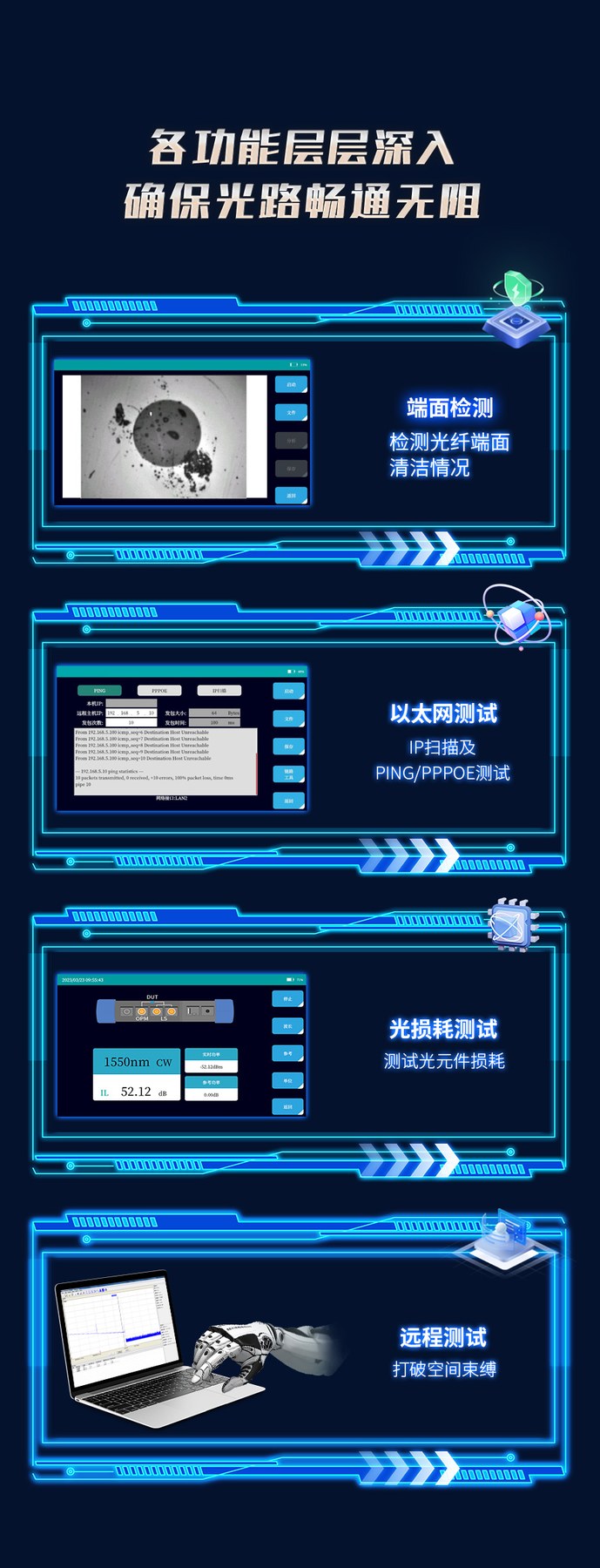

图：TFN F7 官方产品图文（12/17）

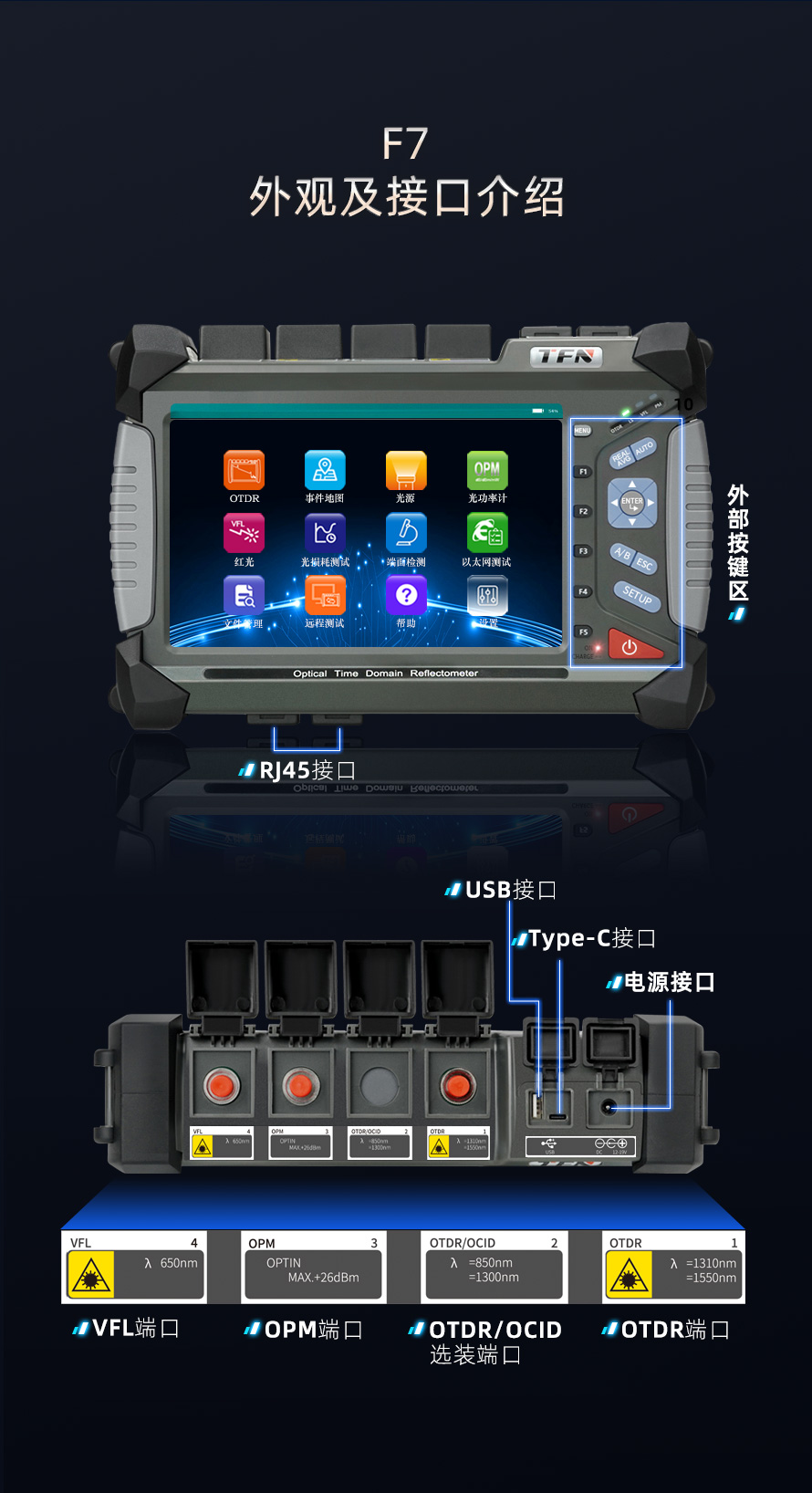

图：TFN F7 官方产品图文（13/17）
图：TFN F7 官方产品图文（14/17）

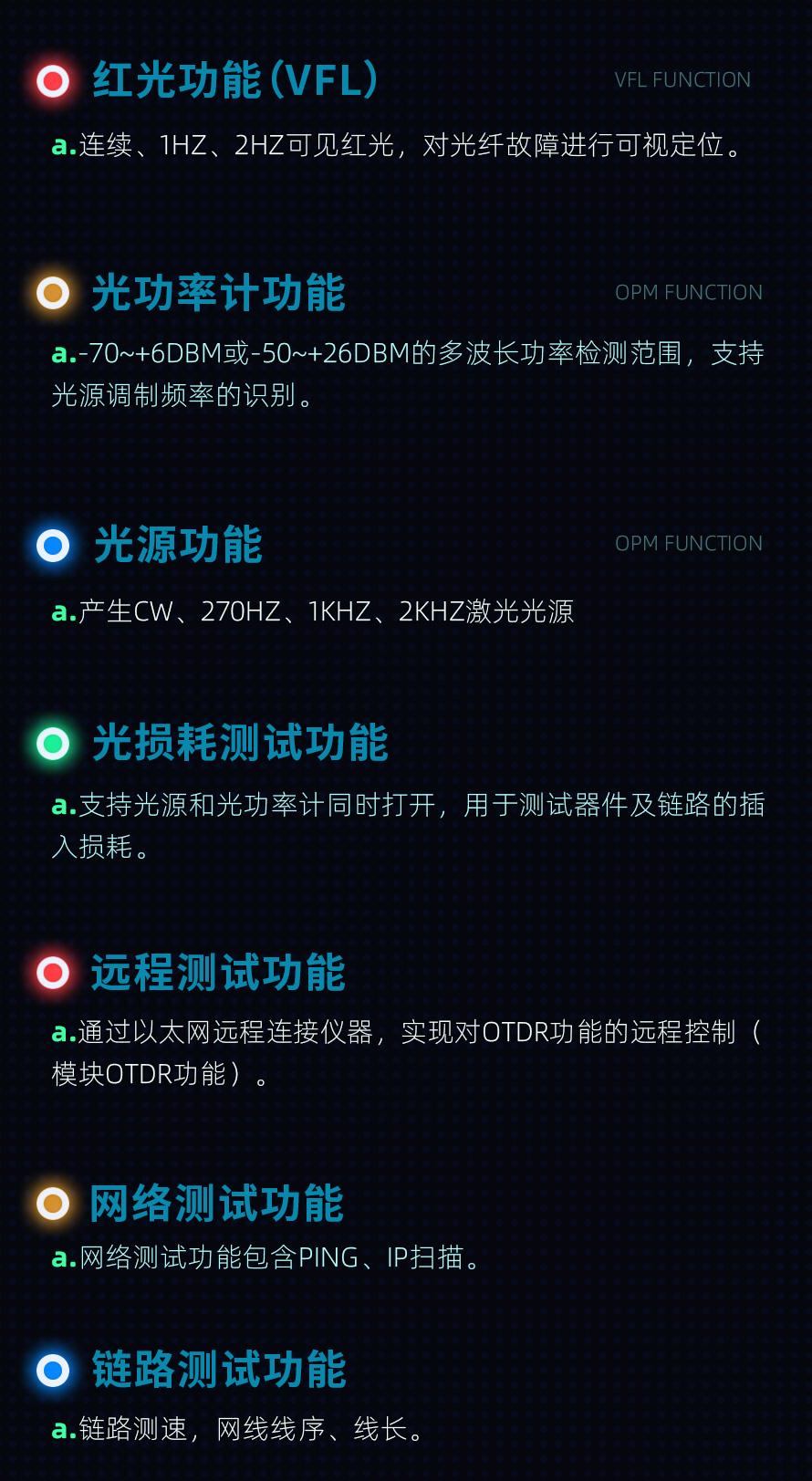

图：TFN F7 官方产品图文（15/17）

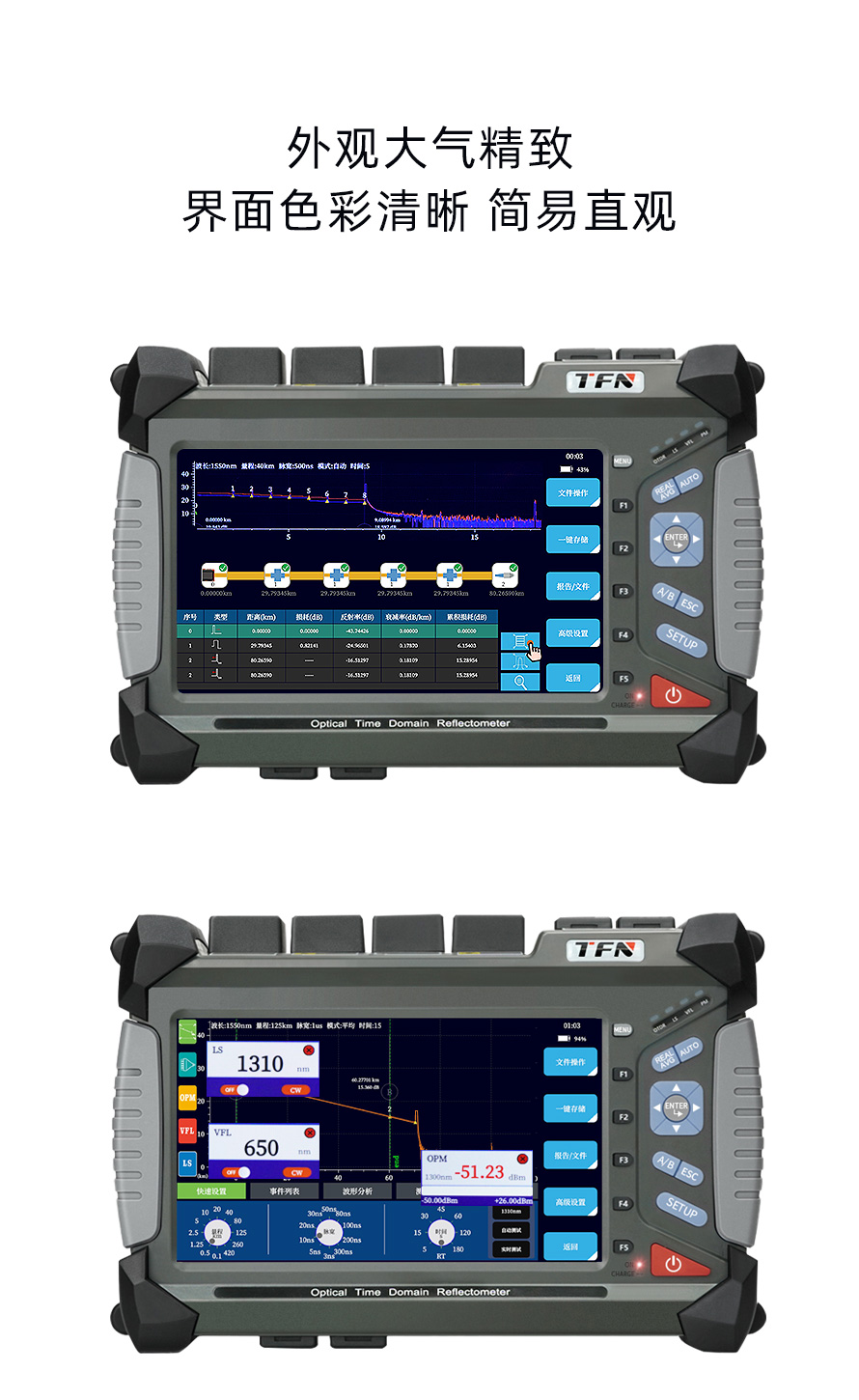

图：TFN F7 官方产品图文（16/17）

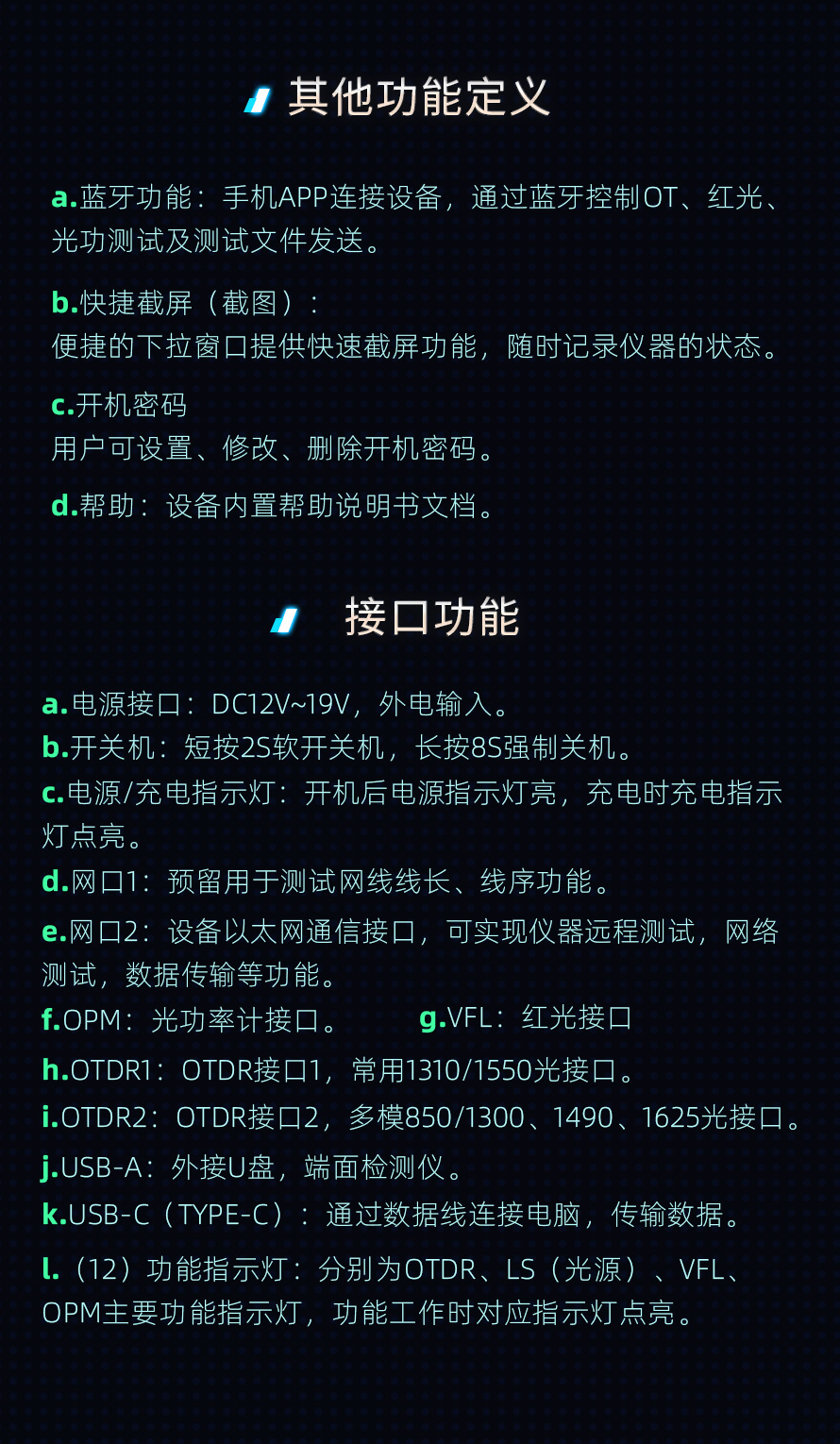

图：TFN F7 官方产品图文（17/17）
资源下载
• 详细指标：全部技术指标已单独整理，详见 F7 详细指标页
onetest仪器资源库 · TFN F7 光时域反射仪
TFN · 青岛一卓光电科技有限公司
F7 光时域反射仪 · 详细指标
OTDR 光纤测试仪 高精度高端光纤光缆测试仪
详细指标
官方规格表
下表按 TFN 官网 F7 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 型号细分核心参数各异
• 应用场景广泛
• 单模远距离、多模、单多模一体
• 在线三波长测试
• 光时域反射仪F7
• 模块
• 光纤类型：单模 多模 单/多模
• 事件盲区：1m 0.8m 0.8m 0.8m 0.8m 1m 1m
• 衰减盲区：4m 4m 4m 4m 5m 5m
• 测距精度d：±（0.75m+取样间隔+0.0025%×测试距离）
• 损耗分辨率：±0.001dB
• 损耗阀值：0.01dB
• 线性度：±0.03dB/dB
• 最大采样点数：≥256k
• 采样分辨率：0.03m~4m
• 文件格式：SOR标准文件格式
• 损耗测量模式：4点法
• 激光安全等级：Class II 级
• 数据存储：标配：≥12GB
• 光连接器：FC/UPC（可互换SC、ST）
• 光功率计
• 波长范围：800nm~1700nm
• 连接器：万能接头FC/SC/ST
• 测量范围：-50dBm~+26dBm（标配）
• 不确定度：±5%
• 校准波长：850nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
• 光源
• 激光类型：FP-LD
• 输出波长：与OTDR输出波长一致
• 输出功率e：≥-5dBm（单模）
• 工作模式：CW/270Hz/1kHz/2kHz
• 稳定度：CW，±0.5dB/15min（开机预热15min后测试）
• 可视故障定位
• 工作波长：650nm±20nm
• 输出功率：≥10mW
• 工作模式：CW/1Hz/2Hz
• 整机指标
• 显示：8寸彩色触摸屏1024X600
• 供电方式：电源适配器：输入100V~240V50/60Hz，输出12V~19V； 内置锂离子电池：3.7V，15600mAh
• 数据接口：USB-A、Type-C端口，RJ45LAN100/1000Mbit/s
• 工作温度：-10℃~50℃
• 存储温度：-40℃~70℃
• 相对湿度：0~95%无结露
• 整机重量：1.7KG
• 体积：292*191*75mm
• 文件操作
• 一健存络
• 凝告/文件
• 事件列表：波形分析 测试诊新 扩展功能
• 高股设置
• 线长：启动
• 数字
• 口2
• 滨口3
• 口4
• 第口6
• 网络
• 第口8
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
