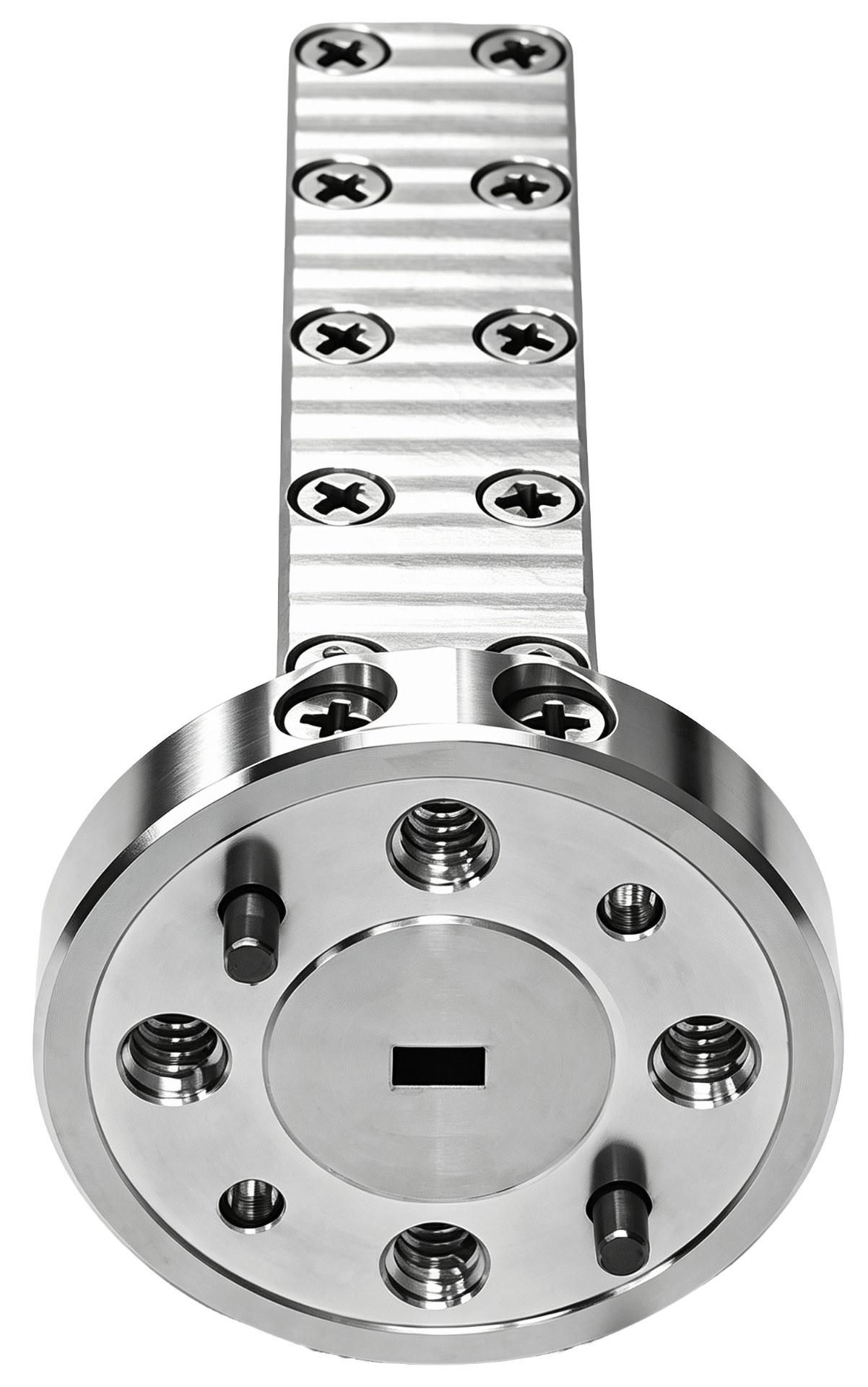

波导负载属于微波无源终端器件,依托渐变损耗介质吸收电磁波能量,在工作频段内具备优异的驻波特性与功率承载能力。
波导负载属于微波无源终端器件,依托渐变损耗介质吸收电磁波能量,在工作频段内具备优异的驻波特性与功率承载能力。
E面弯波导是矩形波导系统中沿电场平面(E面)弯曲的核心微波无源器件,用于在最小化信号畸变的前提下改变电磁波传播方向,适配系统空间布局与绕线需求,广泛应用于雷达、卫星通信、5G/6G基站及高精度测试设备等高频场景。

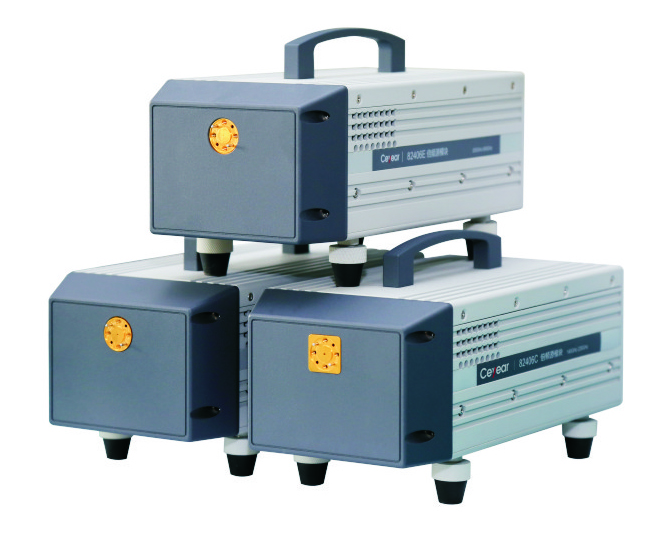

82401/06系列50GHz至1100GHz太赫兹倍频源模块|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品综述
82401/06系列倍频源模块是在12413/12412基础上推出的新一代信号发生器扩频产品，相对于上代产品在输出功率、使用便捷性等方面都有明显的改善。该系列倍频源模块可与信号发生器互联搭建成毫米波、太赫兹信号发生系统。倍频源模块所需射频信号通过射频电缆从信号发生器输入，软件控制通过USB电缆实现，倍频源模块使用时的频率、功率等参数由信号发生器控制。
功能特点
输出频率覆盖50GHz～1100GHz
15V适配器供电
最高驱动频率＜20GHz
内置高增益微波放大器，对驱动功率要求较低
倍频源模块体积小、重量轻、功耗低、发热量小，采用标准波导输出端口
倍频源模块与本公司信号发生器联接可实现型号自动识别，状态显示直观
技术规范
型号 技术指标 | 82406 | 82401N | 82406A | 82401QA | 82406B | 82406C |
输出频率范围（GHz） | 50～75 | 60～90 | 75～110 | 90～140 | 110～170 | 170～220 |
饱和输出功率（dBm） | ≥+13.0 | ≥+11.0 | ≥+10.0 | ≥+5.0 | ≥+2.0 | ≥-2.0 |
倍频系数 | 4 | 6 | 6 | 9 | 12 | 12 |
输入频率范围（GHz） | 12.5～18.75 | 10～15 | 12.5～18.34 | 10～15.56 | 9.16～14.17 | 14.16～18.34 |
输出端口接口 | WR15 | WR12 | WR10 | WR8.0 | WR6.5 | WR5.1 |
RF输入接口 | 3.5mm阴头连接器 | |||||
电源输入形式 | 15V 适配器 | |||||
功耗（W） | ≤30 | |||||
外形尺寸（宽×高×深，无护角，mm） | 120×85×240（不含把手、底脚） | |||||
型号 技术指标 | 82401SA | 82406D | 82401TA | 82406E | 82401U | 82401V |
输出频率范围（GHz） | 170～260 | 220～325 | 260～400 | 325～500 | 500～750 | 750～1100 |
饱和输出功率（dBm） | ≥-6.0 | ≥-8.0 | ≥-12.0 | ≥-18.0 | ≥-25.0 | ≥-33.0 |
倍频系数 | 18 | 18 | 27 | 36 | 48 | 72 |
输入频率范围（GHz） | 9.44～14.45 | 12.22～18.06 | 9.62～14.82 | 9.02～13.89 | 10.41～15.625 | 10.41～15.28 |
输出端口接口 | WR4.3 | WR3.4 | WR2.8 | WR2.2 | WR1.5 | WR1.0 |
RF输入接口 | 3.5mm阴头连接器 | |||||
电源输入形式 | 15V 适配器 | |||||
功耗（W） | ≤30 | |||||
外形尺寸（宽×高×深，无护角，mm） | 120×85×240（不含把手、底脚） | |||||
全部
思仪官方渠道
官方渠道（官网 / 热线 / 邮箱）
• 客服热线 400-168-4191
• Email ceqd@ceyear.com
• 官网 www.ceyear.com
• 客服平台 400-168-4191（官网「客服平台」入口）
全国办事处
青岛总部（山东青岛）
• 山东省青岛市黄岛区香江路98号 400-168-4191 / 0532-86880796
• Email ceqd@ceyear.com
中电科思仪科技（安徽）有限公司（安徽蚌埠）
• 安徽省蚌埠市迎河路1300号 400-0552-041 / 0552-4082977
• Email cebb@ceyear.com
国内服务中心
• 上海服务中心
上海市徐汇区田州路99号10栋318 021-63802485
• 北京服务中心
北京市海淀区西四环北路131号院新奥特科技大厦二层 010-68888170
• 深圳服务中心
深圳市南山区讯美科技广场3座1610 0755-26917059
• 西安服务中心
陕西省西安市雁塔区光华路1号导航宾馆一层 029-88786402
• 成都服务中心
成都市金牛区茶店子街道一品天下大街300号37号楼B区1层 028-86289157
• 南京服务中心
南京市雨花台区金阳东街12号A1栋1802 025-86674041
海外销售部
• 山东省青岛市黄岛区香江路98号 0532-86896691
编号 | 名称 | 描述 | |
|---|---|---|---|
82401V | 倍频源模块 | 750GHz~1100GHz | |
82406 | 倍频源模块 | 50GHz～75GHz | |
82401N | 倍频源模块 | 60GHz～90GHz | |
82406A | 倍频源模块 | 75GHz～110GHz | |
82401QA | 倍频源模块 | 90GHz～140GHz | |
82406B | 倍频源模块 | 110GHz～170GHz | |
82406C | 倍频源模块 | 170GHz～220GHz | |
82401SA | 倍频源模块 | 170GHz～260GHz | |
82406D | 倍频源模块 | 220GHz～325GHz | |
82401TA | 倍频源模块 | 260GHz～400GHz | |
82406E | 倍频源模块 | 325GHz～500GHz | |
82401U | 倍频源模块 | 500GHz~750GHz |
