PCR-W系列 可编程交直流电源
支持CSV格式的波形数据文件导入 能轻松模拟各种任意波形输出
产品简介
PCR-W系列高性能可编程交直流电源具备AC、DC、AC+DC等多种输出模式，输出频率范围可达1.0~500Hz，能轻松模拟各种任意波形输出，支持CSV波形数据文件导入，可对供电线路进行干扰仿真，同时具有电压、电流谐波测试及分析功能，为产品提供基于IEC61000-4系列标准的多种模拟测试环境，满足不同行业的需求，广泛应用于家电、电力电子、新能源、航空电子、IEC标准测试等多个领域。
图：PCR-W系列 官方产品图文（典型应用场景）
官方定位：作为远方光电的可编程交直流电源产品，PCR-W系列 以 6kVA 的输出容量面向功率电子等应用场景。
核心参数
• 输出容量：6kVA
• AC、DC、AC+DC三种输出模式
• 单相、三相输出模式切换
• 任意波形编辑
• 市电波形模拟
• 谐波合成及分析
• IEC标准特性波形的输出（专业版）
主要特点

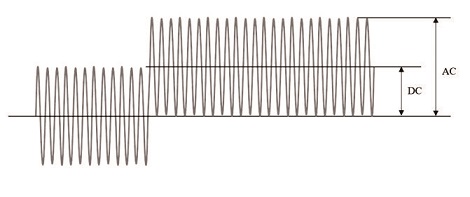

AC、DC、AC+DC三种输出模式
PCR电源可不仅可单独输出交流（AC）、直流电（DC），还能交/直流（AC+DC）混合输出，适合交/直流伺服电机、工频变压器偏置等多种应用场景。
图：PCR-W系列 官方产品图文（AC、DC、AC+DC三种输出模式）

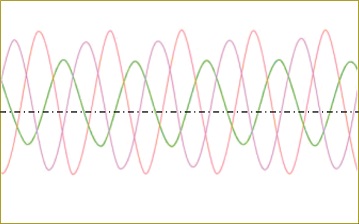

单相、三相输出模式切换
PCR-6000W，PCR-12000W具备单相/三相模式切换功能，可独立控制相位和电压，适用于模拟三相不平衡、三相谐波不平衡等多种测试。
图：PCR-W系列 官方产品图文（单相、三相输出模式切换）

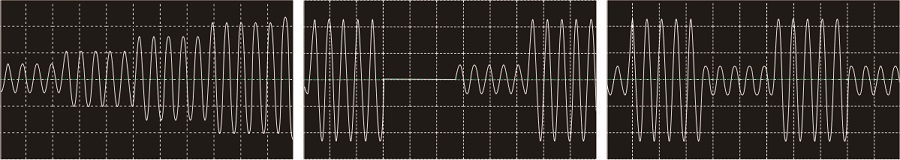

任意波形编辑
集成LIST、STEP、线路仿真（Simulate）等模式功能，直接任意编辑波形输出，可模拟多种电源瞬间断电、突波、陷波、缓升、缓降等特性的变化，为电子产品性能和功能的验证提供多种类型的电源输入。
图：PCR-W系列 官方产品图文（任意波形编辑）

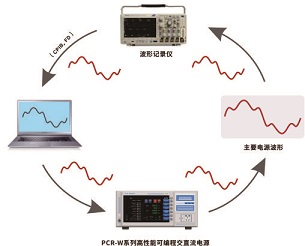

市电波形模拟
由于用电设备，经常会受到市电供电影响。可通过功率分析仪或示波器记录的市电波形数据，如CSV、txt、Excel等格式文件，直接导入PCR电源，简化波形编辑工作，还原真实的市电波形，提高产品对市电电压变化等抗干扰测试。
图：PCR-W系列 官方产品图文（市电波形模拟）

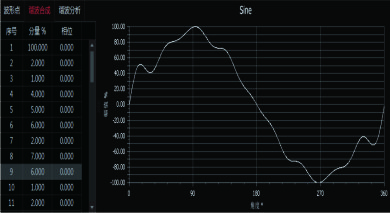

谐波合成及分析
拥有优异的谐波模拟能力，可生成谐波抗干扰度测试所需的电压波形，支持用户自定义各次谐波幅值和输出特定的谐波，最多可编辑50次谐波。
图：PCR-W系列 官方产品图文（谐波合成及分析）

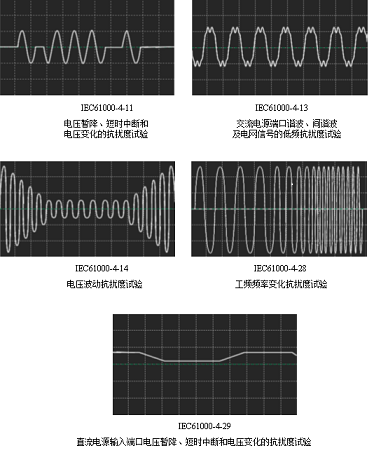

IEC标准特性波形的输出（专业版）
可模拟多种IEC标准特性的电网输出波形，适用于电子设备研发等测试需求。包括IEC61000-4-11、IEC61000-4-13、IEC61000-4-14、IEC61000-4-28、IEC61000-4-29等。
图：PCR-W系列 官方产品图文（IEC标准特性波形的输出（专业版））
资源下载
• 详细指标：全部技术指标已单独整理，详见 PCR-W系列 详细指标页
onetest仪器资源库 · 远方光电 PCR-W系列 可编程交直流电源
远方光电 EVERFINE · 杭州远方光电信息股份有限公司
PCR-W系列 可编程交直流电源 · 详细指标
支持CSV格式的波形数据文件导入 能轻松模拟各种任意波形输出
产品简介
PCR-W系列高性能可编程交直流电源具备AC、DC、AC+DC等多种输出模式，输出频率范围可达1.0~500Hz，能轻松模拟各种任意波形输出，支持CSV波形数据文件导入，可对供电线路进行干扰仿真，同时具有电压、电流谐波测试及分析功能，为产品提供基于IEC61000-4系列标准的多种模拟测试环境，满足不同行业的需求，广泛应用于家电、电力电子、新能源、航空电子、IEC标准测试等多个领域。
官方规格表
下表按 远方光电 官网 PCR-W系列 产品页「产品参数」整理；未特别说明均为典型值。
• 型 号：PCR1000W PCR2000W PCR4000W PCR6000W PCR8000W PCR12000W
• 额定输入
• 电 压：AC 85V~260V
• 频 率：1φ，50 Hz /60Hz
• 功率因数：0.94
• 额定输出AC模式
• 电 压：1V~150V；2V~300V（150V/300V档）
• 最大电流：10A/5A 20A/10A 40A/20A 20A/10A Total:60A/30A 80A/40A 40A/20A Total:120A/60A
• 最大电流对应量程：150V/300V
• 相 数：1φ 1φ 1φ 1φ or 3φ 1φ 1φ or 3φ
• 最大功率容量：1000VA 2000VA 4000VA 6000VA 8000VA 12000VA
• 最大峰值电流：最大电流(RMS)的4倍
• 频 率：1.0Hz~ 500.0Hz(特殊可定制1kHz)
• 额定输出DC模式，AC+DC
• 电 压：1.4~212V/2.8~424V（150V量程/300V量程）
• 最大电流：5.0A/2.5A 10A/5A 20A/10A 30A/15A 40A/20A 60A/30A
• 功率容量：500VA 1000VA 2000VA 3000VA 4000VA 6000VA
• 直流电压纹波：(5HZ~1MHz)0.15Vrms
• 电压稳定度：≤0.1%
• 电压输出准确度：≤1%设定值＋0.2V
• 频率稳定度：≤0.03%读数+0.1Hz
• 输出频率准确度：≤0.016%设定值＋0.01Hz
• 电压总失真：40.0Hz~65.0Hz：≤0.2%； 65.1Hz~500.0Hz：≤0.3% ； 500.1Hz~1000.0Hz：≤0.5%
• 暂态反应时间：＜60μs
• 负载效应：≤0.2%+0.2V
• 源电压效应：≤0.1%
• 电源效率：≥75%
• 测 量
• 电压量程：75V/150V/300V
• 电压分辨率：0.1V
• 电压基本精度：0.2%读数+0.1%量程 +1个字
• 电流量程：0.5A/1A/2A /5A/10A 1A/2A/5A /10A /20A 2A/5A/10A /20A/40A 5A/10A/25A /50A/100A 5A/10A/20A /40A/80A 7A/15A/30A /60A/120A
• 电流分辨率：0.001A(0-9.999A); 0.01A(10A~99.99A)
• 电流基本精度：0.2%读数+0.1%量程 +1个字
• 功率分辨率：0.1W(0.1W-999.9W)； 1W(1000W以上)
• 功率基本精度：0.3%读数+0.2%量程 +1个字
• 通用特性
• 远程输出信号：测试通过、测试失败、测试中
• 同步信号输出：输出5V电平
• 保护功能：短路、过流、过压、过功率、过热
• 接 口：RS232/RS485/网口（可选）、远程采样
• 模拟输入：DC：-5V~+5V AC：0~5V
注：以上参数取自 远方光电 官网该产品页规格表，完整指标与适用条件以官方资料为准。
