爱德万测试 Advantest · 株式会社爱德万测试（Advantest Corporation）
AIS Test Interface Boards AIS 测试接口板与负载板
负载板 PCB 与 MLO 基板设计制造 · SI／PI 工程 · 高纵横比制造 · 50GHz 测量实验室
产品简介
Advantest Interconnect Solutions 产品单元为晶圆分选与最终测试应用提供测试接口解决方案，涵盖设计、制造、负载板 PCB 与 MLO 基板。客户包括全球领先的 IDM、无晶圆厂半导体公司与代工厂。
作为一系列战略收购的一部分，爱德万于 2020 年收购 Essai、2021 年收购 R&D Altanova，将产品组合扩展到领先的测试接口板、基板、互连、测试插座与温控单元。
官方定位：负载板 PCB 与 MLO 基板设计制造 · SI／PI 工程 · 高纵横比制造 · 50GHz 测量实验室
核心参数

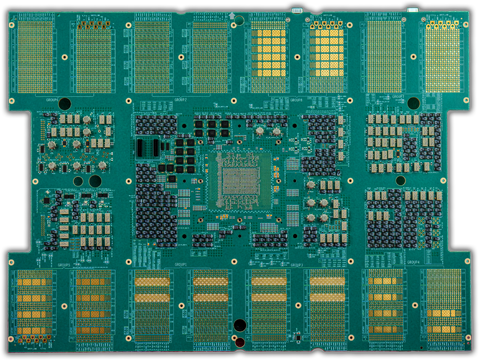

• 产品范围：测试接口板（Load Board）、MLO 多层有机基板的设计与制造
• 应用：晶圆分选（Wafer Sort）与最终测试（Final Test）
• SI 能力：3D 与 2½D 建模、热建模，测量实验室可处理至 50GHz
• 制造能力：高纵横比板，实测纵横比可达 35:1 及以上
• 工艺设备：高速钻孔机、X 射线钻孔、激光钻孔与成型

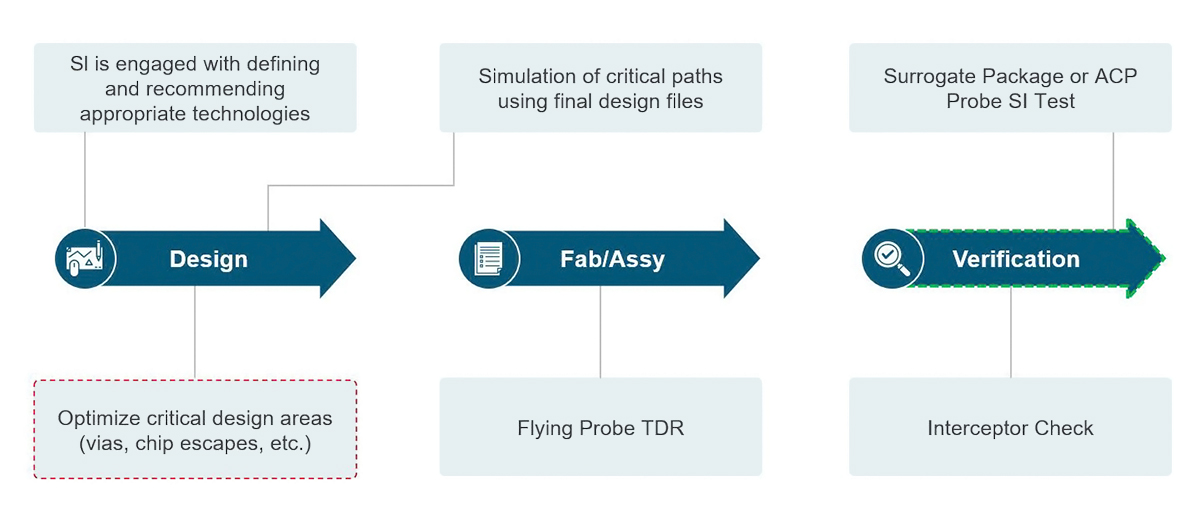

• 服务链路：工程（SI/PI）→ 板制造 → 组装与测试
信号完整性与电源完整性工程
• 信号与电源完整性（SI/PI）对维持数字电子设备的电信号质量至关重要
• 团队在 SI/PI 建模、教学、测量与调试方面有数十年经验，覆盖多种测试机平台
• 模拟关键路径、优化信号响应，并用先进建模与测量工具验证设计（SI 实验室可至 50GHz）

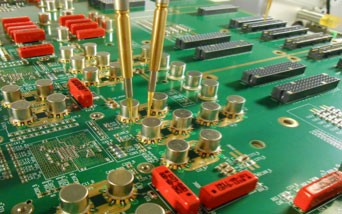

板制造
• 擅长制造高纵横比板材，实测可达 35:1 及以上
• 配备高速钻孔机、X 射线钻孔、激光钻孔与成型设备
• 由高技能工程团队保障制造良率与有竞争力的价格
质量优先
• 承诺一次做对，把质量构建进流程
• 采用根因分析方案预判并解决潜在问题
• 按时交付高质量产品与服务
典型应用场景
• ATE 测试接口板设计与制造
• 晶圆分选与最终测试接口方案
• MLO 多层有机基板应用
• 高速数字器件测试接口的 SI/PI 优化
资源下载
• 详细指标：全部技术指标已单独整理，详见 AIS Test Interface Boards 详细指标页
onetest仪器资源库 · 爱德万测试 AIS Test Interface Boards
爱德万测试 Advantest · 株式会社爱德万测试（Advantest Corporation）
AIS Test Interface Boards · 详细指标
负载板 PCB 与 MLO 基板设计制造 · SI／PI 工程 · 高纵横比制造 · 50GHz 测量实验室
产品简介
Advantest Interconnect Solutions 的测试接口方案，提供负载板 PCB 与 MLO 基板的设计与制造，覆盖晶圆分选与最终测试，能力达 50GHz。
官方定位：负载板 PCB 与 MLO 基板设计制造 · SI／PI 工程 · 高纵横比制造 · 50GHz 测量实验室
核心规格
• 产品范围：测试接口板（Load Board）、MLO 多层有机基板的设计与制造
• 应用：晶圆分选（Wafer Sort）与最终测试（Final Test）
• SI 能力：3D 与 2½D 建模、热建模，测量实验室可处理至 50GHz
• 制造能力：高纵横比板，实测纵横比可达 35:1 及以上
• 工艺设备：高速钻孔机、X 射线钻孔、激光钻孔与成型
• 服务链路：工程（SI/PI）→ 板制造 → 组装与测试
信号完整性与电源完整性工程
• 信号与电源完整性（SI/PI）对维持数字电子设备的电信号质量至关重要
• 团队在 SI/PI 建模、教学、测量与调试方面有数十年经验，覆盖多种测试机平台
• 模拟关键路径、优化信号响应，并用先进建模与测量工具验证设计（SI 实验室可至 50GHz）
板制造
• 擅长制造高纵横比板材，实测可达 35:1 及以上
• 配备高速钻孔机、X 射线钻孔、激光钻孔与成型设备
• 由高技能工程团队保障制造良率与有竞争力的价格
质量优先
• 承诺一次做对，把质量构建进流程
• 采用根因分析方案预判并解决潜在问题
• 按时交付高质量产品与服务
典型应用场景
• ATE 测试接口板设计与制造
• 晶圆分选与最终测试接口方案
• MLO 多层有机基板应用
• 高速数字器件测试接口的 SI/PI 优化
官方产品页指标原文
• Our resources include 3D and 2½D modeling, thermal modeling, and measurement labs capable of handling up to 50 GHz. With these solutions, our customers can be confident that their
注：以上指标按爱德万测试中国站产品页与其公开手册整理，未特别说明者为厂商标称值；如官网与手册冲突以厂商最新发布为准。
