优利德 · UNI-T

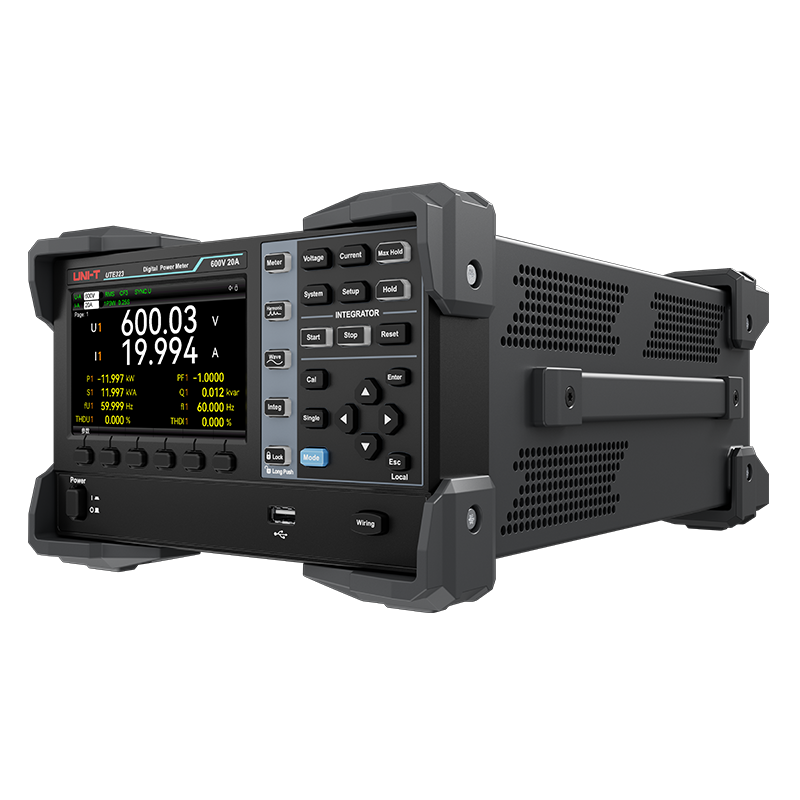

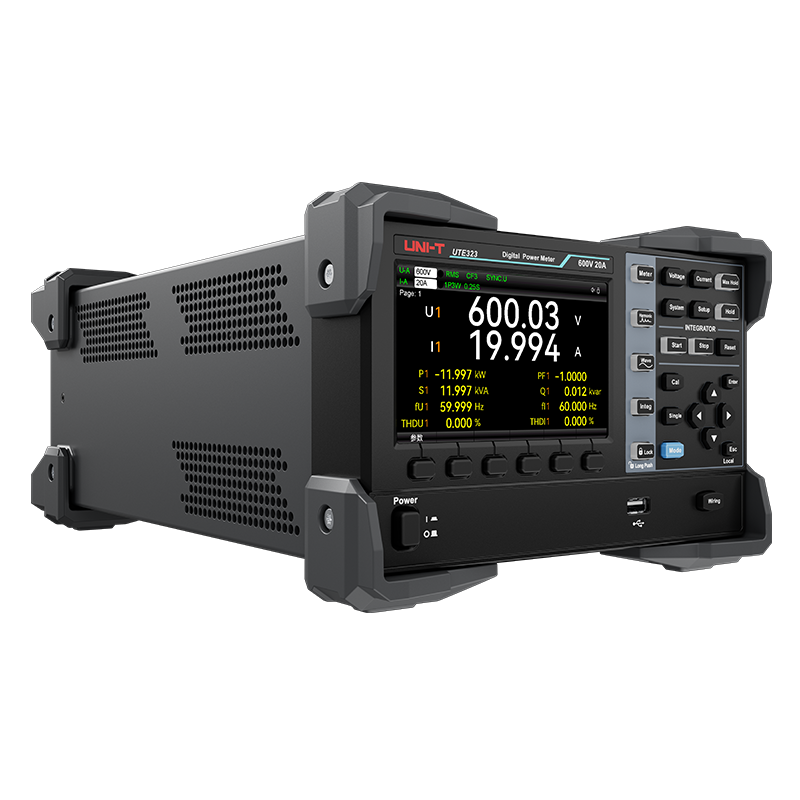

UTE323 系列数字功率计
基础测量精度 0.5% · 模拟带宽 DC、0.1 Hz 至 300 kHz · 采样率 300 kSa/s · 电压 75 mV 至 2000 V · 电流 2.5 mA 至 50 A · 功率 7.5 W 至 50 kW · 1 至 50 次谐波 · 5.0 英寸真彩液晶屏
产品简介
UTE323 系列三相数字功率计是优利德推出的高性能电力测量仪器，提供 0.5% 的基础测量精度、300 kHz 模拟带宽及 300 kSa/s 采样率，可精准捕获高频及瞬态信号。系列覆盖 UTE323、UTE323G、UTE333H、UTE333HG、UTE333H-2K 与 UTE333HG-2K，交直流电压量程最高至 2000 V、电流量程最大 50 A、功率范围 7.5 W 至 50 kW，并支持 1 至 50 次谐波分析与 IEC 61000-4-7 标准。
支持单相二线（1P2W）、单相三线（1P3W）、三相三线（3P3W）、三相四线（3P4W）与三电压三电流（3V3A）多种接线方式；电压电流最高分辨率达 1 mV/10 μA；具备电压电流波形显示、谐波图形显示、用于测量记录的 12 通道 D/A 输出、比较器功能、电流传感器输入与 USB 数据存储。积分功能可进行平均有功功率积分与电流积分，积分计时范围 0 至 10000 小时。
设备配备 5 英寸真彩液晶屏（800 × 480）与图形化操作界面，支持一屏多显，集成 USB、LAN、RS-232 及可选 GPIB 通信接口，兼容 Modbus 与 SCPI 协议，并具备 U 盘升级与数据存储功能。该系列仪表广泛适用于工业制造与自动化、电机监控、产线能耗分析、变频器测试、科研教育及产品研发等多种精密测量场景。
核心参数
• 基本精度与分辨率：电压、电流及功率基本精度 0.5%；电压电流最高分辨率 1 mV/10 μA
• 测量带宽与采样率：带宽 DC、0.1 Hz 至 300 kHz；采样率 300 kSa/s
• 交直流电压量程：UTE323 / UTE323G 15 V、30 V、60 V、150 V、300 V、600 V；UTE333H / UTE333HG 增加 1000 V；UTE333H-2K / UTE333HG-2K 增加 1000 V、2000 V
• 交直流电流量程：UTE323 / UTE323G 500 mA、1 A、2 A、5 A、10 A、20 A；UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 1 A、2 A、5 A、10 A、20 A、50 A
• 功率范围：UTE323 / UTE323G 7.5 W 至 12000 W；UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 15 W 至 50000 W
• 接线与测量模式：支持 1P2W、1P3W、3P3W、3P4W、3V3A；显示模式可选 RMS、MN、DC；峰值因数 3、6 或 6A；手动或自动量程
• 谐波与频率：谐波测量最大 50 次，支持 IEC 61000-4-7 标准；频率测量范围 0.1 Hz 至 300 kHz
• 运算与积分：四则运算 A+B、A-B、A×B、A/B、A/B²、A²/B；积分时间 0 至 10000 小时；计时器精度 ±0.02%
• 显示与接口：5.0 英寸真彩液晶屏（800 × 480）；USB、RS-232（可选配 GPIB）、LAN；支持 Modbus 与 SCPI 通讯协议
产品特性

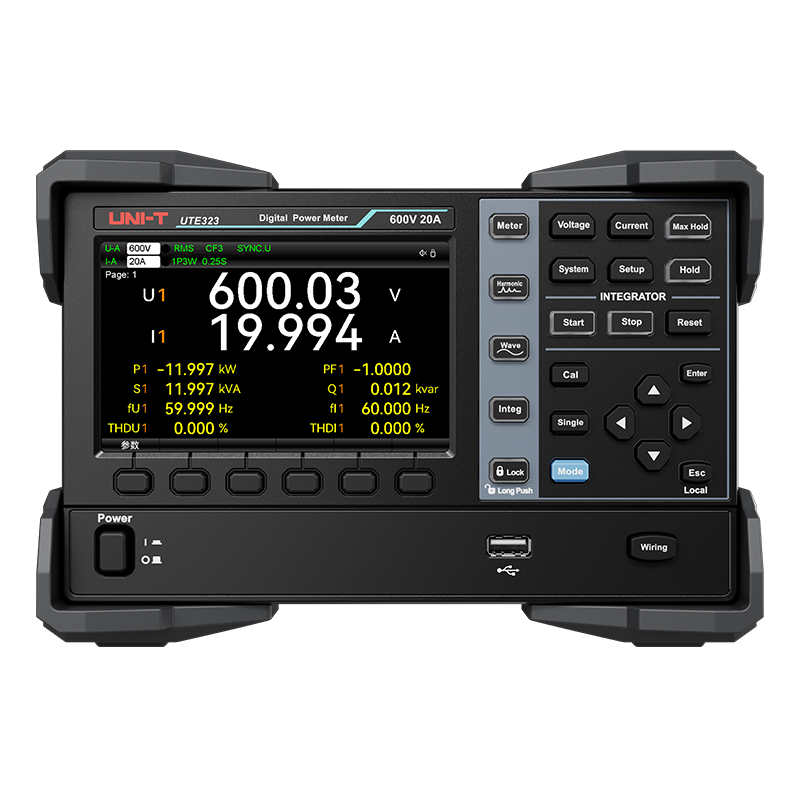

5 英寸彩屏，多参数一屏显示
• 配备 5.0 英寸 TFT LCD 彩屏，分辨率 800 × 480，用户界面清晰直观
• 支持多参数一屏显示，减少信息切换的繁琐操作，便于快速获取全面的设备运行状态和参数信息，大幅提升数据监控的直观性与效率
• 支持电压电流波形显示与谐波图形显示；波形显示栅格数量 300，采样率约 1 MS/s，时间轴刻度可选 100 μs/div 至 2 s/div
300 kHz 模拟带宽与 300 kSa/s 采样率
• 模拟带宽高达 300 kHz，瞬变高频信号测量更精准
• 300 kSa/s 高采样率，精准还原高频、瞬态信号波形
• 线路滤波器（截止频率 500 Hz）与频率滤波器标配，可抑制低频干扰、提升测量稳定性
50 次谐波分析与 IEC 61000-4-7
• 具备 50 次谐波功能，能够有效处理高达 50 次的谐波成分，在应对电力系统中的谐波问题时表现出色
• 谐波测量采用 PLL 同步法，PLL 源的基波频率范围 10 Hz 至 1.2 kHz，FFT 数据字长 1024/512，窗口功能为矩形
• 支持 IEC 谐波测量模式，按 IEC 61000-4-7:2002 标准进行测量，使用 200 ms 时间窗进行 FFT 计算，THD 计算的最大次数为 40 次
积分、效率与运算功能
• 积分功能可进行平均有功功率积分与电流积分，支持手动、标准或重复积分模式，计时器范围 0 小时 00 分 00 秒至 10000 小时 00 分 00 秒
• 支持效率测量；平均方式可选指数平均法与移动平均法，衰减常数或平均常数从 8、16、32 和 64 中选择
• 四则运算提供 A+B、A-B、A×B、A/B、A²/B、A/B² 共 6 种运算；可计算电压和电流的峰值因数（峰值 / RMS 值）
• 比较器功能、零电平补偿、比例（V 比、CT 比与功率系数）设置，支持超前相和滞后相检测
D/A 输出与传感器输入
• 标配 12 通道数模转换输出，用于测量记录；输出电压 ±5 V 满刻度（最大约 ±7.5 V），D/A 转换分辨率 16 bits
• D/A 输出项目可逐通道设置：U、I、P、S、Q、PF、PHI、FU、FI、UPK、IPK、WH、WHP、WHM、AH、AHP、AHM、MATH
• 外部电流传感器输入提供 Ext1 通道与 Ext2 通道量程，配合比例设置可直接接入外部 VT、CT 输出
丰富的接口与数据管理
• 通信接口：LAN、USB、RS-232，可选配 GPIB（选配 GPIB 时型号为 UTE323G、UTE333HG 或 UTE333HG-2K）
• 支持 Modbus 和 SCPI 通讯协议；以太网接口支持 DHCP 与远程控制（Modbus/TCP），传输速率最大 100 Mbps
• USB 数据存储便于数据文件管理；支持 U 盘系统在线升级，便于产品的系统维护升级
典型应用
• 电机监控与控制：测量驱动泵、风机、压缩机、传送带、机床等设备的三相电机的实际功率消耗、效率、功率因数，用于优化运行、预防性维护（如检测过载、欠载、不平衡）、过程控制和能源管理
• 生产线能耗监控：对整条生产线或关键工艺段进行分项计量，分析能耗瓶颈，实施节能措施
• 变频器 / 驱动器应用：测量变频器输入和输出侧的功率，评估其效率，监控其对电网的影响（如谐波）
• 关键设备能耗监控与合规性验证：持续检测关键设备的实时功耗与累计能耗，确保其运行效率符合国家或行业的能效标准与法规要求
• 实验室测试：用于测试和验证电机、变压器、UPS、电源、家用电器等电气设备的性能（效率、功率因数）、能耗符合性
• 产品研发与科研教育：在研发阶段对原型机进行功率测量和分析；系列仪表适用于科研教育场景
型号与选件
• UTE333HG：5.0 英寸 TFT LCD · RMS、DC、VMean · 支持谐波分析 · 电压 75 mV 至 1500 V（DC） · 电流 5 mA 至 50 A · USB、RS-232/GPIB、LAN · 1/2 4U · 价格咨询（未税）
• UTE333H：5.0 英寸 TFT LCD · RMS、DC、VMean · 支持谐波分析 · 电压 75 mV 至 1500 V（DC） · 电流 5 mA 至 50 A · USB、RS-232、LAN · 1/2 4U · 价格咨询（未税）
• UTE323G：5.0 英寸 TFT LCD · RMS、DC、VMean · 支持谐波分析 · 电压 75 mV 至 600 V · 电流 2.5 mA 至 20 A · USB、RS-232/GPIB、LAN · 1/2 4U · 价格咨询（未税）
• UTE323：5.0 英寸 TFT LCD · RMS、DC、VMean · 支持谐波分析 · 电压 75 mV 至 600 V · 电流 2.5 mA 至 20 A · USB、RS-232、LAN · 1/2 4U · 价格咨询（未税）
• 标配附件：国标三脚扁插品字尾电源线 1 条；双香蕉头测试线 3 付（UT-L0110-BB 叠插/10 A/1 m）；香蕉头-U 型端子线 3 付（UT-L0110-BU 叠插-U 型/10 A/1 m）；叉型预绝缘冷压接线端子 6 对（红黑各 6 只）；产品校准证书 1 张；保修证和合格证 1 张；产品说明书与软件等资料下载指南 1 张
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 UTE323 详细指标页。
onetest仪器资源库 · 优利德 UTE323 系列数字功率计
优利德 · UNI-T
UTE323 系列数字功率计 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 精度 0.5% · 带宽 DC、0.1 Hz 至 300 kHz · 300 kSa/s · 电压 75 mV 至 2000 V · 电流 2.5 mA 至 50 A · 功率 7.5 W 至 50 kW · 谐波 1 至 50 次
产品简介
UTE323 系列是优利德推出的三相数字功率计，提供 0.5% 的基础测量精度、300 kHz 模拟带宽及 300 kSa/s 采样率，支持宽范围交直流电压（最高直流电压范围 1500 V）、电流（最大 50 A）、功率（7.5 W 至 50 kW）及 1 至 50 次谐波分析，并符合 IEC 61000-4-7 标准。
本页按官方数据手册（REV.1，2025.06.01）分组收录全部关键技术指标（关键技术规格、电压测量、电流测量与外部电流传感器输入、频率测量、功率测量、谐波测量精度、附加影响与修正项、功能及参数、积分功能、谐波测量设置、线路滤波器关闭时的功率计精度、D/A 输出、波形显示、串行 / USB / 以太网接口、一般特性、安全标准、包装信息）。其中精度表达采用手册口径：f 为频率（当 f 出现在误差计算公式中时，单位是 kHz）、Rate 为数据更新时间、CF 为峰值因数、rdg. 为读数、F.S. 为量程、λ/PF 为功率因数、⌀ 为相位差。产品定位、特性与应用场景请见 UTE323 产品介绍页。
技术指标
关键技术规格与型号概览
• 交直流电压量程：UTE323 / UTE323G 为 15 V、30 V、60 V、150 V、300 V、600 V；UTE333H / UTE333HG 为 15 V、30 V、60 V、150 V、300 V、600 V、1000 V；UTE333H-2K / UTE333HG-2K 为 15 V、30 V、60 V、150 V、300 V、600 V、1000 V、2000 V
• 交直流电流量程：UTE323 / UTE323G 为 500 mA、1 A、2 A、5 A、10 A、20 A；UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 为 1 A、2 A、5 A、10 A、20 A、50 A
• 交直流功率范围：UTE323 / UTE323G 为 7.5 W 至 12000 W；UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 为 15 W 至 50000 W
• 频率测量：0.1 Hz 至 300 kHz；积分时间 0 至 10000 小时
• 四则运算：A+B、A-B、A×B、A/B、A/B²、A²/B
• 谐波测量与波形显示：谐波 1 至 50 次；波形显示 电压、电流；外部传感器 电流
• D/A 输出项目：U、I、P、S、Q、PF、PHI、FU、FI、UPK、IPK、WH、WHP、WHM、AH、AHP、AHM、CFU、CFI、AVP、EFFi、MATH
• 主要特色：5 英寸真彩液晶屏（800 × 480）；支持 1P2W、1P3W、3P3W、3P4W、3V3A 测量；电压电流测量范围 UTE323 / UTE323G 为 75 mV 至 600 V / 2.5 mA 至 20 A，UTE333H / UTE333HG 为 75 mV 至 1500 V / 5 mA 至 50 A，UTE333H-2K / UTE333HG-2K 为 75 mV 至 2000 V / 5 mA 至 50 A
• 精度与速度：电压电流最高分辨率 1 mV/10 μA；电压电流及功率基本精度 0.5%；测量带宽 DC、0.1 Hz 至 300 kHz；采样率 300 kSa/s
• 接口与协议：USB、RS-232/GPIB、LAN；支持 Modbus 和 SCPI 通讯协议；电压电流波形显示、谐波图形显示、12 通道 D/A 输出、比较器功能、电流传感器输入、USB 数据存储
带宽与采样率
• 带宽：UTE323 / UTE323G 与 UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 均为 DC、0.1 Hz 至 300 kHz
• 采样率：全系列 300 kSa/s
电压测量
• 电压量程（CF=3 / CF=6 或 6A）：UTE323 / UTE323G 为 15 V/7.5 V、30 V/15 V、60 V/30 V、150 V/75 V、300 V/150 V、600 V/300 V；UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 在上述量程之外增加 1000 V/500 V，其中 2000 V/1000 V 仅限 UTE333H-2K 和 UTE333HG-2K
• 额定量程：电压的额定量程为 1% 至 130%（最高显示为 140%，1000 V 和 500 V 最大为 100%）
• 最大输入：1000 V 量程最大交流输入为 1000 Vrms，最大直流输入为 1500 Vdc；2000 V 量程最大交流输入为 1100 Vrms，最大直流输入为 2050 Vdc
• 电压分辨率：手册按型号与量程组合给出 0.001 V / 0.01 V、0.0001 V / 0.001 V / 0.01 V 与 0.001 V / 0.01 V / 0.1 V 三组取值
• 电压精度：DC、0.1 Hz 至 45 Hz ±(0.1% rdg. + 0.2% F.S.)；45 Hz 至 66 Hz ±(0.1% rdg. + 0.05% F.S.)；66 Hz 至 1 kHz ±(0.1% rdg. + 0.2% F.S.)；1 kHz 至 10 kHz ±((0.07 × f)% rdg. + 0.3% F.S.)；10 kHz 至 100 kHz ±(0.5% rdg. + 0.5% F.S.) ±{0.04 ×(f-10)}% rdg.
• 超出额定值的处理：对于额定量程的 110% 至 130%，在上述精度上增加读数误差的 50%
电流测量
• 电流量程（CF=3 / CF=6 或 6A）：UTE323 / UTE323G 为 500 mA/250 mA、1 A/0.5 A、2 A/1 A、5 A/2.5 A、10 A/5 A、20 A/10 A；UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 为 1 A/0.5 A、2 A/1 A、5 A/2.5 A、10 A/5 A、20 A/10 A、50 A/25 A
• 额定量程：电流的额定量程为 1% 至 130%（最高显示量程的 140%，50 A 量程为 100%）
• 电流分辨率：手册按型号与量程组合给出 0.01 mA / 0.1 mA / 1 mA 与 0.1 mA / 1 mA 两组取值
• 直接输入电流的精度：DC 为 UTE323 / UTE323G ±(0.1% rdg. + 0.2% F.S.)、UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K ±(0.2% rdg. + 0.2% F.S.)；0.1 Hz 至 45 Hz ±(0.1% rdg. + 0.2% F.S.)；45 Hz 至 66 Hz ±(0.1% rdg. + 0.05% F.S.)；66 Hz 至 1 kHz ±(0.1% rdg. + 0.2% F.S.)；1 kHz 至 10 kHz ±((0.07 × f)% rdg. + 0.3% F.S.)；10 kHz 至 100 kHz ±(0.5% rdg. + 0.5% F.S.) ±{0.04 ×(f-10)}% rdg.
• 超出额定值的处理：对于额定量程的 110% 至 130%，在上述精度上增加读数误差的 50%
外部电流传感器输入
• Ext1 通道量程（CF=3 / CF=6 或 6A）：2.5 V/1.25 V、5 V/2.5 V、10 V/5 V（两种型号列一致）
• Ext2 通道量程（CF=3 / CF=6 或 6A）：50 mV/25 mV、100 mV/50 mV、200 mV/100 mV、500 mV/250 mV、1 V/0.5 V、2 V/1 V
• 外部传感器输入电流的精度：DC、0.1 Hz 至 45 Hz ±(0.1% rdg. + 0.2% F.S.)；45 Hz 至 66 Hz ±(0.1% rdg. + 0.05% F.S.)；66 Hz 至 1 kHz ±(0.1% rdg. + 0.2% F.S.)；1 kHz 至 10 kHz ±((0.07 × f)% rdg. + 0.3% F.S.)；10 kHz 至 100 kHz ±(0.5% rdg. + 0.5% F.S.) ±{0.04 ×(f-10)}% rdg.
• 外部电流传感器输入量程：峰值因数为 3 时，EX1 为 2.5 V/5 V/10 V，EX2 为 50 mV/100 mV/200 mV/500 mV/1 V/2 V；峰值因数为 6 或 6A 时，EX1 为 1.25 V/2.5 V/5 V，EX2 为 25 mV/50 mV/100 mV/250 mV/0.5 V/1 V
• 线路滤波器打开时：f ＜ 45 Hz 时电压、电流误差增加读数的 1%；45 Hz ≤ f ＜ 66 Hz 时电压、电流误差增加读数的 0.3%
频率测量
• 数据更新周期与频率范围：0.1 S 对应 20 Hz ≤ f ≤ 300 kHz；0.25 S 对应 10 Hz ≤ f ≤ 300 kHz；0.5 S 对应 5.0 Hz ≤ f ≤ 300 kHz；1 S 对应 2.0 Hz ≤ f ≤ 300 kHz；2 S 对应 1.0 Hz ≤ f ≤ 300 kHz；5 S 对应 0.5 Hz ≤ f ≤ 300 kHz；10 S 对应 0.2 Hz ≤ f ≤ 300 kHz；20 S 对应 0.1 Hz ≤ f ≤ 300 kHz；Auto 对应 0.1 Hz ≤ f ≤ 300 kHz
• 频率精度：±(读数的 0.06%)
• 测量条件：要求峰值因数为 3 时，输入信号电平大于等于测量量程的 30%（峰值因数为 6 或 6A 时大于等于 60%）；此外，当测量电压或电流的频率小于等于 200 Hz 时，须打开频率滤波
功率测量
• 直接输入电流时的有功功率精度（PF=1）：DC 为 UTE323 / UTE323G ±(0.1% rdg. + 0.2% F.S.)、UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K ±(0.3% rdg. + 0.2% F.S.)；0.1 Hz 至 45 Hz ±(0.3% rdg. + 0.2% F.S.)；45 Hz 至 66 Hz ±(0.1% rdg. + 0.05% F.S.)；66 Hz 至 1 kHz ±(0.2% rdg. + 0.2% F.S.)；1 kHz 至 10 kHz ±(0.1% rdg. + 0.3% F.S.) ±{0.067 ×(f-1)}% rdg.；10 kHz 至 100 kHz ±(0.5% rdg. + 0.5% F.S.) ±{0.07 ×(f-10)}% rdg.
• 外部传感器输入电流时的有功功率精度（PF=1）：DC ±(0.1% rdg. + 0.2% F.S.)；0.1 Hz 至 45 Hz ±(0.3% rdg. + 0.2% F.S.)；45 Hz 至 66 Hz ±(0.1% rdg. + 0.05% F.S.)；66 Hz 至 1 kHz ±(0.2% rdg. + 0.2% F.S.)；1 kHz 至 10 kHz ±(0.1% rdg. + 0.3% F.S.) ±{0.067 ×(f-1)}% rdg.；10 kHz 至 100 kHz ±(0.5% rdg. + 0.5% F.S.) ±{0.09 ×(f-10)}% rdg.
• 直接输入的功率测量范围：UTE323 / UTE323G 750 mW 至 12000 W；UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 15 W 至 50 kW
• 功率因数的影响：当 λ=0 时，45 Hz ≤ f ≤ 66 Hz 为 ±S 的 0.2%；f 最高到 100 kHz 时为 ±{S 的(0.2+0.2 × f)%}（参考值，f 的单位是 kHz）。当 0 ＜ λ ＜ 1 时，功率读数需按 (功率读数误差%) + (功率量程误差%) + {tan⌀ ×(λ=0 时的影响)%} 合成附加误差
• 视在功率 S 的精度：电压精度 + 电流精度
• 无功功率 Q 与功率因数相关精度：无功功率 Q 精度为视在功率精度 + 量程的相关项 ×100%；功率因数 λ 的精度与相位差 ⌀ 的精度均以 λ=0 时功率因数的影响百分比为变量合成，并附加 ±1 位显示误差；以上指标以电压和电流为额定量程、⌀ 为电压与电流的相位差为前提
谐波测量精度（关闭线路滤波器时）
• 10 Hz ≤ f ＜ 45 Hz：电压 ±(0.15% rdg.+0.35% F.S.)；电流 ±(0.15% rdg.+0.35% F.S.)；功率 ±(0.15% rdg.+0.50% F.S.)
• 45 Hz ≤ f ≤ 440 Hz：电压 ±(0.15% rdg.+0.35% F.S.)；电流 ±(0.15% rdg.+0.35% F.S.)；功率 ±(0.25% rdg.+0.50% F.S.)
• 440 Hz ＜ f ≤ 1 kHz：电压 ±(0.20% rdg.+0.35% F.S.)；电流 ±(0.20% rdg.+0.35% F.S.)；功率 ±(0.40% rdg.+0.50% F.S.)
• 1 kHz ＜ f ≤ 2.5 kHz：电压 ±(0.80% rdg.+0.45% F.S.)；电流 ±(0.80% rdg.+0.45% F.S.)；功率 ±(1.56% rdg.+0.60% F.S.)
• 2.5 kHz ＜ f ≤ 5 kHz：电压 ±(3.05% rdg.+0.45% F.S.)；电流 ±(3.05% rdg.+0.45% F.S.)；功率 ±(5.77% rdg.+0.60% F.S.)
• 适用条件：以上精度适用于 CF=3、PF=1 时，超过 1.2 kHz 的功率为参考值
线路滤波器关闭时的功率计精度
• 指标形式：±（% 读数 + % 量程）
• 10 Hz ≤ f ＜ 45 Hz：电压 0.15% + 0.35%；45 Hz ≤ f ≤ 440 Hz：电压 0.15% + 0.35%；440 Hz ＜ f ≤ 1 kHz：电压 0.20% + 0.35%；1 kHz ＜ f ≤ 2.5 kHz：电压 0.80% + 0.45%；2.5 kHz ＜ f ≤ 5 kHz：电压 3.05% + 0.45%
• 适用前提：峰值因数为 3 时；λ（功率因数）=1 时；超过 1.2 kHz 的功率为参考值
• 附加误差：对于直接电流量程，在电流精度上增加 10 μA，在功率精度上增加量程的 (10 μA/直接电流量程)×100%；对于外部电流传感器量程，在电流精度上增加 100 μV，在功率精度上增加量程的 (100 μV/外部电流传感器额定量程)×100%
• 谐波输入附加误差：对于谐波输入，在电压和电流的第 (n+m) 次谐波和第 (n－m) 次谐波上增加第 n 次谐波读数的 ({n/(m+1)}/50)%，在功率的第 (n+m) 次谐波和第 (n－m) 次谐波上增加第 n 次谐波读数的 ({n/(m+1)}/25)%；在电压和电流的第 n 次谐波上增加其读数的 (n/500)%，功率增加其读数的 (n/250)%
• 峰值因数 6 或 6A 时的精度：与峰值因数 3 时的加倍量程时的精度相同；频率、电压和电流的精度保证范围与常规测量保证范围相同。如果高频成分的幅值很大，可能出现对特定谐波产生约 1% 的影响，这种影响取决于该频率成分的大小
附加影响与修正项
• 温度系数：在 5 ℃ 至 18 ℃ 或 28 ℃ 至 40 ℃ 的范围内，增加读数的 ±0.03%/℃
• 零电平补偿或量程改变后的温度影响（DC 电压）：在 DC 电压精度上增加量程的 0.02%/℃
• 零电平补偿或量程改变后的温度影响（DC 电流）：UTE323 / UTE323G 增加 500 μA/℃；UTE333H / UTE333HG / UTE333H-2K / UTE333HG-2K 直接输入电流时增加 1.25 mA/℃、EX1 增加 1 mV/℃、EX2 增加 50 μV/℃；DC 功率在 DC 功率精度上增加电压影响和电流影响
• 波形显示数据、Upk 和 Ipk 的精度（参考值）：有效输入为量程的 ±300%（峰值因数设为 6 或 6A 时，为量程的 ±600%）；电压输入增加 1.5 × 量程的 (√(15/量程))%；直接电流输入量程 UTE323 / UTE323G 增加 3 × 量程的 (√(0.5/量程))%、UTE333/UTE333G 直接电流输入增加 3 × 量程的 (√(1/量程))%；外部电流传感器输入量程 EX1 增加 3 × 量程的 (√(2.5/量程))%、EX2 增加 3 ×(√(2.5/量程))%
• 因电压输入产生的自发热影响：AC 电压精度增加读数的 0.0000001 × U²%；DC 电压精度增加读数的 0.0000001 × U²% + 量程的 0.0000001 × U²%；AC 功率精度增加读数的 0.0000001 × U²%；DC 功率精度增加读数的 0.0000001 × U²% + 量程的 0.0000001 × U²%。U 是电压读数 (V)，即使电压输入变小后，自发热的影响也会一直作用到输入电阻温度下降为止
• 因电流输入产生的自发热影响（UTE323 / UTE323G）：AC 电流精度增加读数的 0.00013 × I²%；DC 电流精度增加读数的 0.00013 × I²% + 0.004 × I² mA（0.5 A/1 A/2 A/5 A/10 A/20 A 量程）；AC 功率精度增加读数的 0.00013 × I²%；DC 功率精度增加读数的 0.00013 × I²% + 0.004 × I² mA
• 因电流输入产生的自发热影响（UTE333H 系列）：AC 电流精度增加读数的 0.00006 × I²%；DC 电流精度增加读数的 0.00006 × I²% + 0.001 × I² mA；AC 功率精度增加读数的 0.00006 × I²%；DC 功率精度增加读数的 0.00006 × I²% + 0.001 × I² mA。I 是电流读数 (A)
• 因数据更新周期引起的精度变化：数据更新率为 0.1 S 时，在 0.5 Hz 至 1 kHz 的精度上增加读数的 0.05%
• 精度保证范围：0.1 Hz 至 10 Hz 范围内的所有精度是参考值；DC、10 至 45 Hz、400 Hz 至 30 kHz 范围内，电流若超过 20 A，电流精度是参考值；频率超过 30 kHz 至 100 kHz 时，最大电流输入是 6 A（仅限 UTE323 与 UTE323G）
• 表格精度说明：表格中电压、电流、功率的精度是 CF=3 时的精度，CF=6 或 6A 时的量程误差是 CF=3 时量程误差的 2 倍，测量频率时电流或电压的有效值应大于量程的 30%
功能及参数
• 峰值因数：3、6 或 6A
• 接线方式：单相三线（1P3W）、三相三线（3P3W）、三相四线（3P4W）、三电压三电流（3V3A）
• 量程切换：可选手动或自动量程
• 自动量程升档：峰值因数为 3 时，Urms 或 Irms 超过当前设置量程的 130% 或输入信号的 Upk、Ipk 值超过当前设置量程的 300%；峰值因数为 6 时，Urms 或 Irms 超过当前设置量程的 130% 或 Upk、Ipk 超过当前设置量程的 600%；峰值因数为 6A 时，Urms 或 Irms 超过当前设置量程的 260% 或 Upk、Ipk 超过当前设置量程的 600%
• 自动量程降档：峰值因数为 3 时，Urms 或 Irms 小于等于测量量程的 30%、小于等于下档量程的 125%，且 Upk、Ipk 小于当前设置量程的 300%；峰值因数为 6 时，Urms 或 Irms 小于等于测量量程的 30%、小于等于下档量程的 125%，且 Upk、Ipk 小于当前设置量程的 600%
• 切换显示模式：可选 RMS（电压、电流的真有效值）、MN（校准到电压有效值的整流平均值）、DC（电压、电流的简单平均值）
• 测量同步源：可选择信号的电压、电流或数据更新周期的整个区间作为测量时的同步源
• 线路滤波器：可选 OFF 或 ON（截止频率 500 Hz）
• 峰值测量：从采样得到的瞬时电压、瞬时电流或瞬时功率测量电压、电流或功率的峰值（最大值、最小值）
• 零电平补偿：去除仪器内部的偏移量
• 超前相和滞后相检测（相位角 Phi 的 +(超前) 和 -(滞后)）：在正弦波、测量值大于等于测量量程的 50%（峰值因数 6/6A 时大于等于 100%）、频率 20 Hz 至 2 kHz、相位差 ±(5° 至 175°) 的条件下，可以正确检测输入电压、电流的超前和滞后
• 比例：将外部传感器 VT、CT 的输出输入到仪器时，需设置传感器转换比 V 比、CT 比和功率系数；有效位数根据电压和电流量程的有效位数自动设置；设置范围 0.001 至 9999
• 平均：可选指数平均法与移动平均法；从 8、16、32 和 64 中选择指数平均的衰减常数或移动平均常数
• 峰值因数：计算电压和电流的峰值因数（峰值 / RMS 值）
• 四则运算：共有 6 种运算（A+B、A-B、A×B、A/B、A²/B、A/B²）
• 积分时的平均有功功率：在积分期间内计算平均有功功率
积分功能
• 模式：可选手动积分模式、标准积分模式或重复积分模式；数据更新周期设置为 Auto 时，不能使用积分功能
• 计时器：通过设置计时器自动停止积分；设置范围 0 小时 00 分 00 秒至 10000 小时 00 分 00 秒（对于 0 分 00 秒 00 秒，自动设置为手动积分模式）
• 计数溢出：WP 为 999999 MWh/-99999 MWh；q 为 999999 MAh/-99999 MAh
• 最大积分条件：当积分时间达到最大积分时间 10000 小时、或者当积分值达到可显示的最大积分值（999999 或 -99999）时，保持积分时间和积分值并停止积分
• 精度：±(功率精度（或电流精度）+ 读数的 0.1%)（固定量程）；在自动量程情况下，量程变化时不执行测量，量程变换后的首个测量值和不测量期间将被追加
• 量程设置：积分有自动量程或固定量程
• 积分的有效频率范围：有功功率 DC 至 45 kHz；电流当测量模式是 RMS 或 MN 时为 DC、由数据更新周期决定的下限频率至 45 kHz，当测量模式是 DC 时为 DC 至 45 kHz
• 计时器精度：±0.02%；远程控制 使用外部过程信号开始、停止和重置积分
谐波测量设置
• 方法与范围：方法 PLL 同步法；频率范围 PLL 源的基波频率在 10 Hz 至 1.2 kHz 范围内；PLL 源 选择各输入单元电压或电流
• 输入电平：峰值因数 3 时，大于等于额定量程的 50%；峰值因数 6 或 6A 时，大于或等于额定量程的 100%；当基波频率小于等于 200 Hz 时，必须打开频率滤波器
• FFT 参数：FFT 数据字长 1024/512；窗口功能 矩形
• 常规谐波测量模式：采用固定的 1024 点进行 FFT 计算；基波频率 10 Hz ≤ f ＜ 75 Hz 时采样率 f×1024，75 Hz ≤ f ＜ 150 Hz 时 f×512，150 Hz ≤ f ＜ 300 Hz 时 f×256，300 Hz ≤ f ＜ 600 Hz 时 f×128，600 Hz ≤ f ≤ 1200 Hz 时 f×64；公式中的 f 是输入信号的基本频率，可降低分析次数的上限值
• IEC 谐波测量模式：按 IEC 61000-4-7:2002 标准进行测量，使用 200 ms 的时间窗进行 FFT 计算，THD 计算的最大次数为 40 次；信号系统采样率 50 Hz 系统为 f×512，60 Hz 系统为 f×512
D/A 输出
• 输出电压：±5 V 满刻度（最大约 ±7.5 V），相对各额定值
• 输出项目：可设置各通道 U、I、P、S、Q、PF、PHI、FU、FI、UPK、IPK、WH、WHP、WHM、AH、AHP、AHM、MATH
• 精度：±(各测量项目的精度 + 满刻度 (FS) 的 0.2%)（FS=5 V）；D/A 转换分辨率 16 bits；最小负载 100 k
• 更新周期：与数据更新周期相同；数据更新周期设为 AUTO 时，与信号周期基本一致（但在 100 ms 以上）；温度系数 ±满刻度的 0.05%/℃
波形显示
• 显示栅格的数量：300；显示格式 p-p 压缩数据；采样率 约 1 MS/s
• 时间轴：刻度可选择设置为 100 μs/div、200 μs/div、500 μs/div、1 ms/div、2 ms/div、5 ms/div、10 ms/div、20 ms/div、50 ms/div、100 ms/div、200 ms/div、500 ms/div、1 s/div、2 s/div
• 垂直轴：电压波形显示（电压量程/3 /2 /1）/div；电流波形显示（电流量程/3 /2 /1）/div
• 打开 / 关闭波形显示：可以打开或关闭每个电压或电流波形的显示

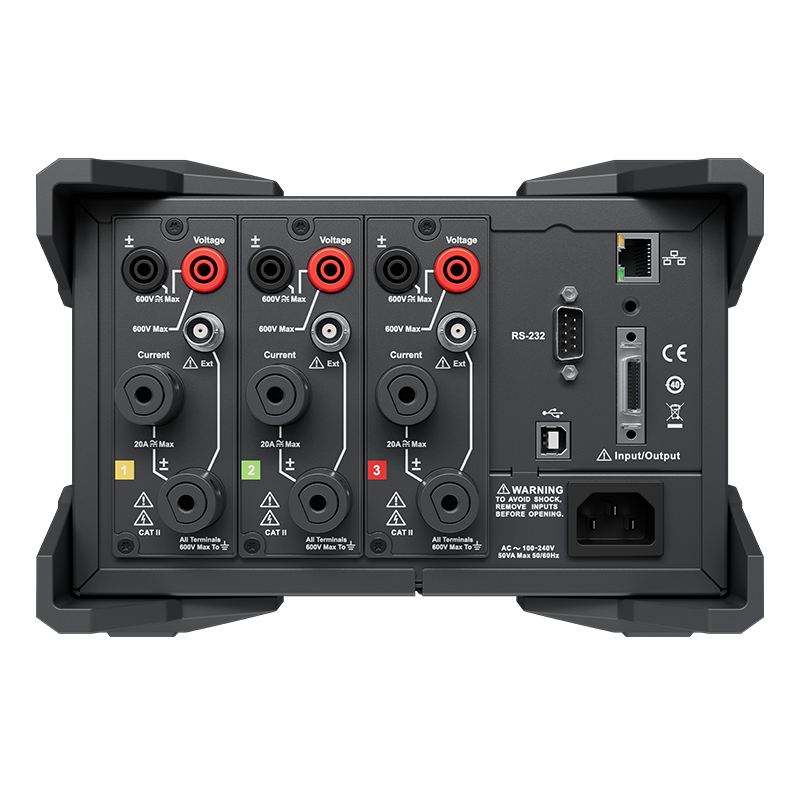

串行、USB 与以太网接口
• 串行接口（RS-232）：接口类型 D-Sub 9-pin（插头）；电气规格符合 EIA-574（EIA-232(RS-232) 9 针标准）；波特率可选择 1200、2400、4800、9600、19200、38400、57600、11520（默认 115200）
• USB 接口：端口数 1；接口 B 型接口（插座）；电气和机械规格符合 USB Rev.2.0 标准；传输模式 FS（全速；12 Mbps）；支持自定义协议；PC 系统要求 配备 USB 端口，运行英文版或中文版 Windows 7（32-bit/64-bit）、Windows Vista（32-bit）或 Windows XP（32-bit，SP2 或更新版）
• 以太网接口：端口数 1；接口类型 RJ-45 接口；电气和机械规格符合 IEEE802.3 标准；传输系统 以太网（100BASE-TX、10BASE-T）；传输速率 最大 100 Mbps；通信协议 TCP/IP；支持服务 DHCP、远程控制（Modbus/TCP）
一般特性
• 电源：额定电源电压 110 VAC/220 VAC；额定电源频率 50/60 Hz；电源频率允许范围 48 Hz 至 63 Hz；最大功耗 30 VA
• 预热时间：≥ 30 分钟；校准有效期 12 个月
• 工作环境：全精度 5 ℃ 至 40 ℃，20%RH 至 80%RH，无结露；存储温度 -25 ℃ 至 60 ℃，20%RH 至 80%RH，无结露；海拔高度 操作海拔最高 2000 米
• 重量：约 4 kg
• 安全标准：适用标准 IEC61010-1-2012、EN61010-2-030；EMC 标准 EN61326-1 ClassA、EN61000-3-2、EN61000-3-3（通信输出线加屏蔽线）；安装类别 II；污染度 2
型号与选件
• UTE333HG：5.0 英寸 TFT LCD · RMS、DC、VMean · 支持谐波分析 · 电压 75 mV 至 1500 V（DC） · 电流 5 mA 至 50 A · USB、RS-232/GPIB、LAN · 1/2 4U · 价格咨询（未税）
• UTE333H：5.0 英寸 TFT LCD · RMS、DC、VMean · 支持谐波分析 · 电压 75 mV 至 1500 V（DC） · 电流 5 mA 至 50 A · USB、RS-232、LAN · 1/2 4U · 价格咨询（未税）
• UTE323G：5.0 英寸 TFT LCD · RMS、DC、VMean · 支持谐波分析 · 电压 75 mV 至 600 V · 电流 2.5 mA 至 20 A · USB、RS-232/GPIB、LAN · 1/2 4U · 价格咨询（未税）
• UTE323：5.0 英寸 TFT LCD · RMS、DC、VMean · 支持谐波分析 · 电压 75 mV 至 600 V · 电流 2.5 mA 至 20 A · USB、RS-232、LAN · 1/2 4U · 价格咨询（未税）
• GPIB 选配：通信接口 LAN、USB、RS-232，可选配 GPIB；选配 GPIB 时型号为 UTE323G、UTE333HG 或 UTE333HG-2K
• 包装信息：国标三脚扁插品字尾电源线 1 条；双香蕉头测试线 3 付（UT-L0110-BB 叠插/10 A/1 m）；香蕉头-U 型端子线 3 付（UT-L0110-BU 叠插-U 型/10 A/1 m）；叉型预绝缘冷压接线端子 6 对（红黑各 6 只，客户按照需求自行接线）；产品校准证书 1 张；保修证和合格证 1 张；产品说明书与软件等资料下载指南 1 张
资源下载
本页技术指标整理自上述官方资料，实际配置以厂商最新规格书为准。
onetest仪器资源库 · 优利德 UTE323 系列数字功率计 详细指标
全部
优利德官方渠道
官方渠道（官网 / 热线 / 邮箱）
• 地址 广东省东莞市松山湖园区工业北一路6号
• 电话 0769-85729877
• 邮箱 mkcb008@uni-trend.com.cn
• 仪器类技术支持热线 0769-85729877
• 售后维修服务 0769-85729918
• 工作时间 周一至周五 8:00-12:00、13:30-17:30
授权分销商
华中区
• 武汉办事处
湖北省武汉市东湖新技术开发区高新大道668号光谷金融中心A座712-713室 电话：027-65523936
• 华中全区
金战华 大区销售总监 18928208732 jinzh@uni-trend.com.cn
• 河南/江西
王金飞 销售经理 18922985086 wangjf@uni-trend.com.cn
• 湖南
李浩然 销售经理 13114375115 mkcb226@uni-trend.com.cn
• 湖南
沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
• 湖北
沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
• 湖北
姜鹏远 销售经理 13517215687 mkcb200@uni-trend.com.cn
华北区
• 北京办事处 北京市海淀区海淀北二街8号中关村SOHO 1215室
• 华北全区
陈西平 大区销售总监 18922986036 chenxp@uni-trend.com.cn
• 山西/河北/天津
赵佳 销售经理 18922980386 mkcb063@uni-trend.com.cn
• 东三省/内蒙/吉林
毕长春 销售经理 18922986506 mkcb055@uni-trend.com.cn
• 黑龙江
单汝熠 销售经理 18922982196 mkcb218@uni-trend.com.cn
• 山东
贝广帅 销售经理 18922985003 mkcb160@uni-trend.com.cn
• 山东
宋吉利 销售经理 18922986030 mkcb195@uni-trend.com.cn
• 北京
叶东前 销售经理 18922980030 mkcb135@uni-trend.com.cn
• 北京
刘金锁 销售经理 18922980020 mkcb179@uni-trend.com.cn
华西区
• 成都办事处 成都市高新西区合顺路2号IC设计产业园2栋1单元21楼
• 西安办事处 西安市雁塔区城南南二环西段88号老三届世纪星19楼19号
• 华西全区
潘俊安 大区销售总监 18922981286 mkcb010@uni-trend.com.cn
• 四川/云南/西藏
刘锐豪 销售主管 18922986330 mkcb111@uni-trend.com.cn
• 西南教育（四川/重庆/云南/贵阳/西藏）：薛寒 销售主管 15608237128 mkcb120@uni-trend.com.cn
• 重庆/贵州
何飞 销售经理 18922985113 mkcb044@uni-trend.com.cn
• 重庆/贵州
魏洋 销售主管 19981456592 mkcb105@uni-trend.com.cn
• 甘肃/陕西/青海/新疆/宁夏
乔刚 销售经理 18922989220 mkcb092@uni-trend.com.cn
• 甘肃/陕西/青海/新疆/宁夏
孙勇 销售主管 17795663376 mkcb246@uni-trend.com.cn
华南区
• 优利德总部 广东省东莞市松山湖园区工业北一路6号
• 华南全区
马伟涛 大区销售总监 13510557637 mawt@uni-trend.com.cn
• 深圳（宝安/光明/坪山）
许晓明 销售经理 18850515321 mkcb197@uni-trend.com.cn
• 深圳（龙华/龙岗）
华红安 销售经理 15112391005 mkcb269@uni-trend.com.cn
• 东莞/惠州
何力 销售主管 18922981676 mkcb168@uni-trend.com.cn
• 广州/佛山
卢成成 销售经理 18814143884 mkcb248@uni-trend.com.cn
• 广东/广西
魏长利 销售经理 18922981018 mkcb156@uni-trend.com.cn
• 福建/广西/海南
张永钗 销售经理 18922986001 zhangyc@uni-trend.com.cn
华东区
• 南京办事处 南京市江宁区富塘街7号深蓝中心4栋2201-2202室
• 苏州办事处 苏州市苏州大道东409号国际金融中心1幢2802室
• 华东全区
石光明 大区销售总监 18916111209 Shigm@uni-trend.com.cn
• 安徽
夏仲华 销售经理 18922986026 mkcb102@uni-trend.com.cn
• 安徽
王江湖 销售经理 18922983158 mkcb084@uni-trend.com.cn
• 浙江
石光明 销售经理 18916111209 Shigm@uni-trend.com.cn
• 江苏
陶金 销售经理 18922980896 mkcb127@uni-trend.com.cn
• 苏州/无锡/常州
王治宇 销售经理 18922980805 mkcb012@uni-trend.com.cn
• 上海
吴远财 销售经理 18922981198 mkcb077@uni-trend.com.cn
• 上海/南京
董琦 销售经理 13301629863 mkcb251@uni-trend.com.cn
合作代理商（华北区）
• 东方中科 www.dfzk.com/unit
• 北京海洋兴业科技股份有限公司 www.hyxyyq.com
• 北京盛威顺达电子科技有限公司 www.swsddz.com
• 山东世方工业设备有限公司 www.sfantools.com
• 济南金力通电子设备有限公司 www.jnjltdz.com
• 沈阳晶恒永创仪器设备有限公司 www.jhyc-inst.com
• 呼和浩特市瑞普仪器贸易有限公司 www.neimengruipu.com
• 哈尔滨市爱思电子有限公司 www.ices-cn.com
• 鑫思维（天津）智能科技有限公司 www.xswznkj.com
• 长春长芯电子科技有限公司 www.changxindz.com
合作代理商（华东区）
• 燊容电子科技（上海）有限公司
• 上海昌测电子系统有限公司 www.shchangce.com
• 南京道测电子有限公司
• 苏州德计仪器仪表有限公司 www.szdj117.cn
• 南京恒经通电子科技有限公司 www.hengjingtong.com.cn
• 上海秉质电子科技有限公司
• 上海屿谷电子有限公司 www.yugudz.com
• 合肥积善电子科技有限公司
官网 accutech.com.cn 电话 0551-63660985
• 杭州微丹电子有限公司 hzweidan.com
• 杭州中电科学仪器装备有限公司
• 上海喜测电子科技有限公司
• 上海广信实业公司
• 常州创凯电子科技有限公司
• 杭州捷孚电子技术有限公司
合作代理商（华南区）
• 博测科技(佛山)有限公司 www.china-protech.com.cn
• 广州市正测电子科技有限公司 www.fit-test.net
• 深圳市日图科技有限公司 www.rituchina.com
• 东莞市不凡电子有限公司 www.a-bf.cn
• 深圳市田诚电子有限公司 www.itw17.cn
• 深圳市仪表世界连锁店有限公司 www.szlswl8.com
• 深圳市无忧仪器有限公司 www.zrdz.com.cn
• 广州市美达克数据科技有限公司 www.gzmitek.net
合作代理商（华西区）
• 重庆德源胜仪器有限公司 www.cq1718.com
• 贵州阿凡提工业信息有限公司（中国仪器联盟） www.zgyqlm.com
• 陕西麦创电子科技有限公司 www.sxmc17.com
• 四川科电创芯电子科技有限公司 www.kdcxtest.com
合作代理商（华中区）
• 湖南璟德科技有限公司
• 武汉明海达科技有限公司
• 湖南懋军宝工电子有限公司 www.hnmjbg.com
• 河南麦瑞克电子科技有限公司 www.me117.com
• 湖南风正测控技术有限公司
• 江西博高科技有限公司 www.jxbogao.com
• 武汉瑜珩科技有限公司
• 武汉新奥德斯科技有限公司 www.xads5117.com
• 武汉绿扬电子有限公司
• 湖南锐格电子科技有限公司
• 湖南优利帝科技有限公司
• 河南优利德仪器仪表有限公司
• 武汉易准测控技术有限公司
• 郑州万顺工贸有限公司
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
