4958 1MHz至20GHz手持式微波综合测试仪|思仪 (在产)

天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz；

网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，动态范围80dB～95dB；

频谱分析频率范围100KHz～20GHz（可用至9kHz），边带噪声-105dBc/Hz@1MHz（1GHz载波）；

参考价格：

厂家：思仪|中电科思仪科技股份有限公司（收录63个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

4958手持式微波综合测试仪测量频率范围可达1MHz~20GHz，集电缆和天线驻波比测试、不连续点故障定位测试、插入损耗和增益测试、频谱分析、功率测量等多种功能于一体，携带方便，机动灵活，可电池供电，非常适用于现场测试。该仪器可广泛应用于电子装备的现场装调、性能测试、日常维护和应急维修测试等各个环节，能够有效提高用户的现场维修保障能力。

主要特点

多种测量模式

天馈线测试模式：用于电缆和天线测试（回波损耗、故障定位等）；

网络分析模式：用于S参数（S11、S12、S21、S22）测试；

频谱分析模式：用于频谱分析（场强、通道功率、占用带宽等）；

功率监测模式：用于功率测量；

矢量电压测量模式：用于矢量电压测量；

USB功率测量：用于通过USB接口进行功率测量；

高性能

天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz；

网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，动态范围80dB～95dB；

频谱分析频率范围100KHz～20GHz（可用至9kHz），边带噪声-105dBc/Hz@1MHz（1GHz载波）；

灵活性

体积小、重量轻、内置电池、现场作业轻松完成；

完善的自我诊断功能及状态自测试；

智能的电源管理功能，剩余电量指示及低电量警告；

友好的人机界面

中文操作界面，内嵌使用说明和帮助信息；

7英寸高亮度真彩TFT液晶显示屏，阳光直射条件下也能提供良好的可视性；

通用接口

提供外部输入偏置T功能，用于为有源被测件提供电源；

提供两种类型的USB2.0接口，分别用于连接移动存储设备和用于与计算机通讯；

提供1个100M的网络接口，可用于构建本地网络或实现远程控制；

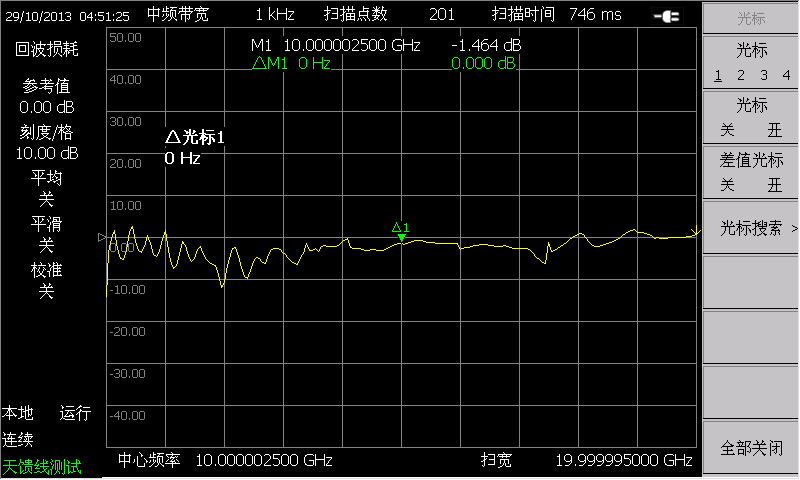

馈线测试
手持式微波综合测试仪的天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，可对被测件的电压驻波比、回波损耗、阻抗、电缆损耗等参数进行测量，同时还提供故障点定位功能（DTF），精确定位阻抗失配点。

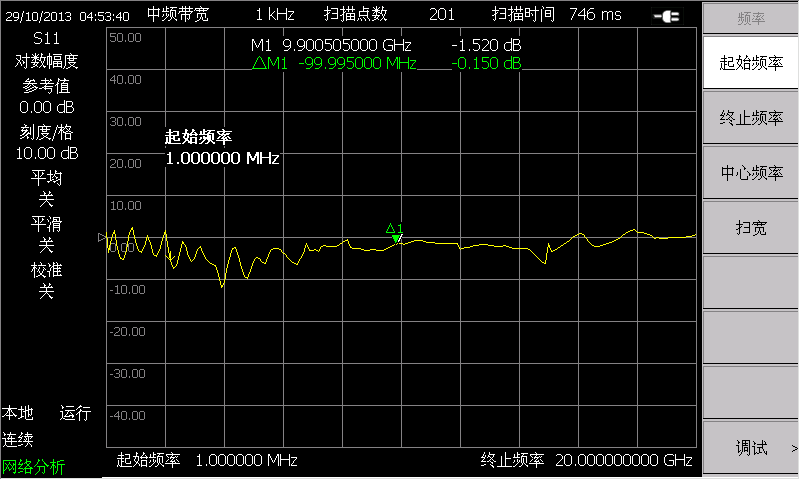

网络分析
手持式微波综合测试仪的网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，提供标准全4S参数矢量网络分析测量能力，可以进行放大器、滤波器、衰减器、双工器等全S参数测试，内置偏置T可选外部电压输入或者内部电压源对有源器件进行测试。显示格式包括对数、线性、相位、阻抗、极坐标等。

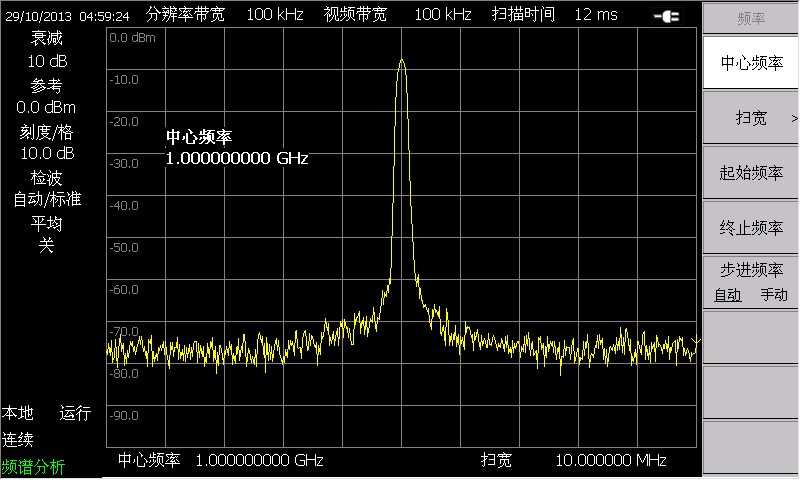

频谱分析
手持式微波综合测试仪频谱分析频率范围为100kHz～20GHz（可用至9kHz），具有宽频带、高分辨率、高灵敏度、动态范围大等特点，可方便地获得时域测量中不易得到的独特信息，如频谱纯度、信号失真、寄生、交调等各种参数。

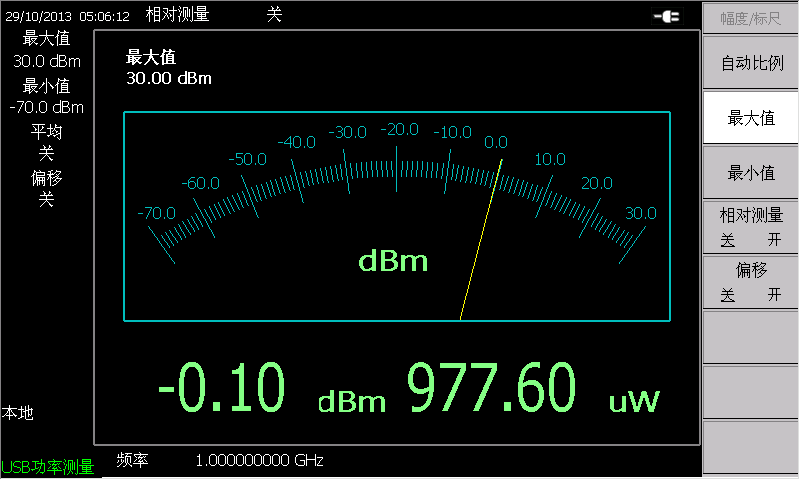

USB功率测量（选件）
手持式微波综合测试仪可通过选择电科思仪的8723X系列USB功率探头进行功率测量，可以测量频率高达40GHz的射频/微波信号。

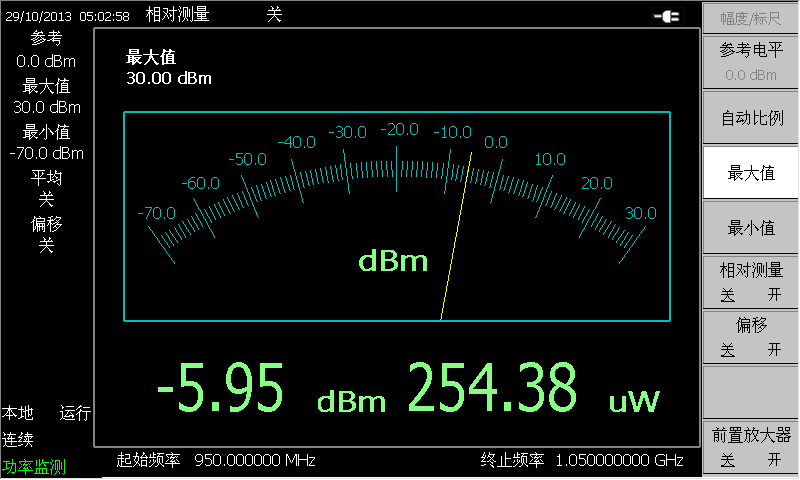

功率监测（选件）
手持式微波综合测试仪功率检测频率范围为100kHz～20GHz，可通过频谱输入端口对被测信号进行功率测量。

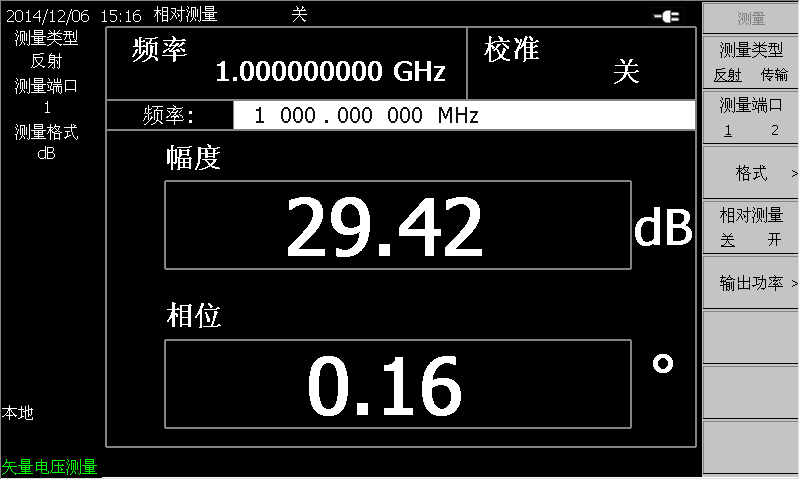

矢量电压测量（选件）
手持式微波综合测试仪矢量电压测量频率范围为1MHz～20GHz，采用一体化方案代替传统的矢量电压计，可对电缆及其他一些被测件的电长度进行精确测试。

关键词:

项目名称	指标要求	备注
天线与传输线测试	频率范围	1MHz～20GHz
频率准确度	±1×10-6
频率分辨率	10Hz
测量点数	11，21，51，101，201，501，1001
有效方向性	32dB～42dB
有效源匹配	30dB
网络分析	频率范围	1MHz～20GHz
频率准确度	±1×10-6
频率分辨率	10Hz
测量点数	11，21，51，101，201，501，1001
中频带宽	10Hz～100kHz，以1-2-10步进
有效方向性	32dB～42dB
有效源匹配	30dB
S21动态范围	80dB～95dB
S21动态范围	80dB～95dB
频谱分析	频率范围	100kHz～20GHz（可调谐至9kHz）
调谐分辨率	1Hz
扫宽	100Hz～20GHz，0Hz
分辨率带宽	1Hz～3MHz，以1-3-10步进
视频带宽	1Hz～3MHz ，以1-3-10步进
边带噪声	≤-97dBc/Hz@10kHz（载波1GHz） ≤-98dBc/Hz@100kHz（载波1GHz） ≤-105dBc/Hz@1MHz（载波1GHz）
显示平均噪声电平	≤-151dBm/Hz（10MHz～4GHz，前放开） ≤-133dBm/Hz（10MHz～8GHz） ≤-123dBm/Hz（8GHz～20GHz）
绝对幅度准确度	±2.0dB（20℃～30℃，输入0dBm～-50dBm） ±2.7dB（0℃～50℃，输入0dBm～-50dBm）
剩余响应	≤-80dBm
参考电平范围	-80dBm～+30dBm
输入电压驻波比	≤1.7：1（≤6GHz，典型值） ≤2.1：1（＞6GHz，典型值）
功率测量（选件）	频率范围	需要外部功率探头， 10MHz～18GHz（型号：87231） 50MHz～26.5GHz（型号：87232） 50MHz～40GHz（型号：87233）
功率范围	-60dBm～+20dBm
功率线性度	+10dBm～+20dBm：±0.21dB -40dBm～+10dBm：±0.12dB/10dB -60dBm～-40dBm：±(0.12dB/10dB+零点设置典型不确定度)
频率测量	频率范围	100kHz～20GHz
频率分辨率	1Hz
频率准确度	±[读出频率×（1×10-6（23℃）+10-6/10℃）+10Hz]
灵敏度	-40dBm
接口	电缆和天馈线测试接口	N型（阴）
矢网分析测试接口	N型（阴）
频谱分析测试接口	N型（阴）
控制接口	USB、LAN
工作温度	0℃～+50℃
储存温度	-40℃~ +70℃
尺寸	最大外形尺寸：330mm（宽）×230mm（高）×120mm（深）
重量	不超过5kg
电源要求	交流电源	220V~ ±10％，50Hz±5％
内置电池组	标称电压10.8V，连续工作时间≥3h
功耗	≤28W
冷却方式	内部风冷
