菊水 KIKUSUI
KES7700系列 汽车电子瞬态抗扰度测试仪
ISO7637-2/3 · ISO16750-2 · JASO D001 · SAE J1113 · 最多7个脉冲模块 · 主机50A/100A
产品简介
KES7700 是菊水（KIKUSUI）采用紧凑单元系统构成的汽车电子瞬态抗扰度（Transient Immunity）测试仪。每个脉冲单元内置换浪涌发生电路，可满足 ISO7637-2、ISO7637-3、ISO16750-2、JASO D001、SAE J1113 等标准要求，并覆盖众多独立车厂标准。其中 ISO7637 规定 Pulse 1、Pulse 2a、Pulse 3a/3b，ISO16750-2 规定 Pulse 5a/5b：这些脉冲分别模拟汽车正常运行时由线束连接的电子设备所产生的电磁现象、开关开合过程中的电磁耦合，以及蓄电池断开时发电机产生的抛负载（load dump）浪涌，用于考核车载电子设备的耐受能力、评估其误动作与损坏情况。

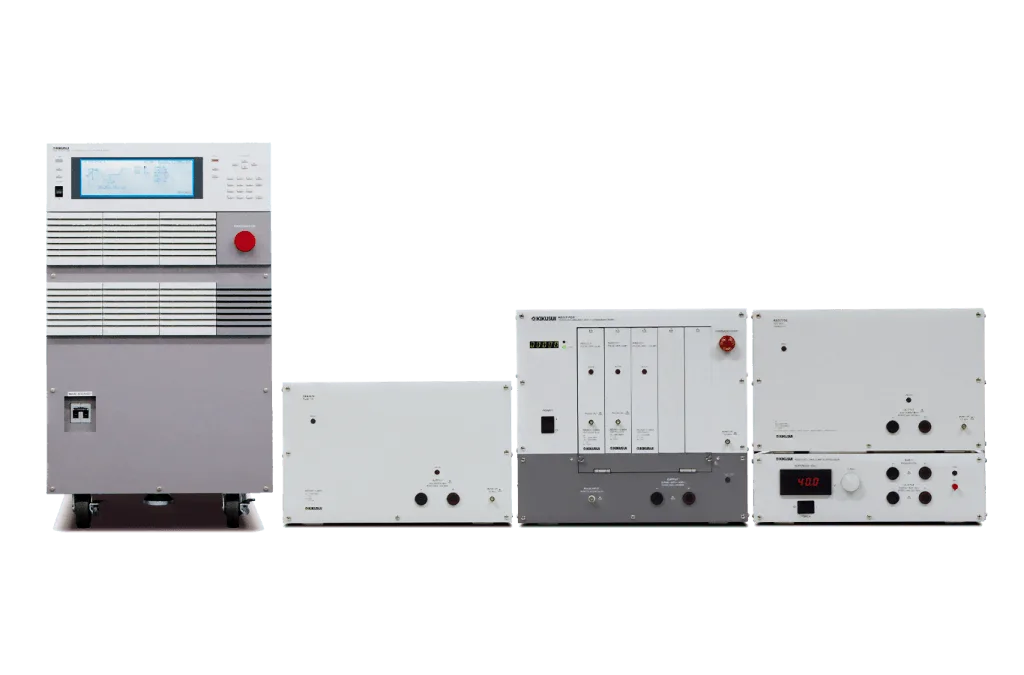

官方定位：面向汽车电子电磁兼容测试的模块化瞬态抗扰度测试系统，主机 KES7702（50A）／KES7703（100A）最多可连接 7 个脉冲模块（5 个插入式 + 2 个外部连接式）；通过替换脉冲模块即可满足不同车厂要求，标准修订时也只需更换相应脉冲模块即可完成升级。
核心参数
• 系统构成：主机 + 脉冲模块（插入式/外部连接式）的紧凑单元系统
• 主机：KES7703（100A）／KES7702（50A）
• 脉冲模块扩展：最多连接 7 个脉冲模块（5 个插入式 + 2 个外部连接式）
• 支持标准：ISO7637-2、ISO7637-3、ISO16750-2、JASO D001、SAE J1113 及众多独立车厂标准

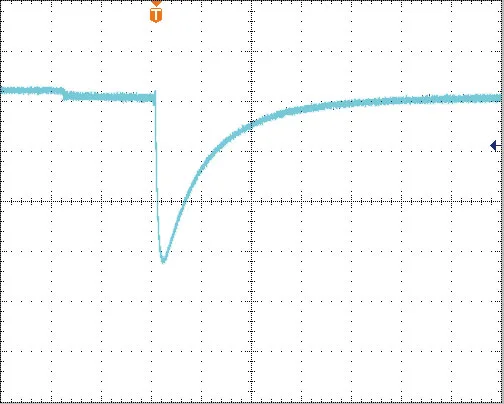

• 脉冲类型：ISO7637 的 Pulse 1、Pulse 2a、Pulse 3a/3b；ISO16750-2 的 Pulse 5a/5b
• 脉冲模块型号：KES7714／KES7713B（Pulse 1-24V）、KES7711A（Pulse 1-12V）、SPEC80183（Pulse A1-12V）、KES7721（Pulse 2a）、KES7731（Pulse 3a/3b）、KES7751／KES7750（Pulse 5a/5b）
• 输出端结构：输出端采用母排（bus bar），输出系统置于前面板、供电与信号系统置于后面板
• 接地方式：主机下部为 SG 单元，可直接与接地平板连接，无需编织线等接地电缆
• 输出端子高度：距接地平板 50mm（参考）
• 接口：RS232C（选件）
功能特性
• 紧凑单元系统：以紧凑的单元化结构构成瞬态浪涌测试系统，主机与脉冲模块分离，便于按标准组合
• 每单元独立浪涌发生电路：每个脉冲单元内置换浪涌发生电路，各单元分别对应特定浪涌波形
• 覆盖车厂标准：满足 ISO7637-2、ISO7637-3、ISO16750-2、JASO D001、SAE J1113 等标准，并覆盖众多独立汽车制造商标准
• 模块化升级：若相关国际标准修订，只需替换脉冲模块即可完成系统升级；同样的架构也便于满足各车厂的个性化测试要求
• 测试可重复性提升：主机 KES7702/KES7703 针对 ISO7637-2 规定的测试环境做了简化设计，测试环境的规范准备有助于提升测试可重复性
• 输出波形稳定性：输出系统置于前面板、供电与信号系统置于后面板，配合输出端母排，实现稳定的瞬态浪涌输出与通信控制；各单元的输入与通信控制系统与输出线路分离，减少测试仪自身被输出瞬态浪涌干扰而发生误动作的可能

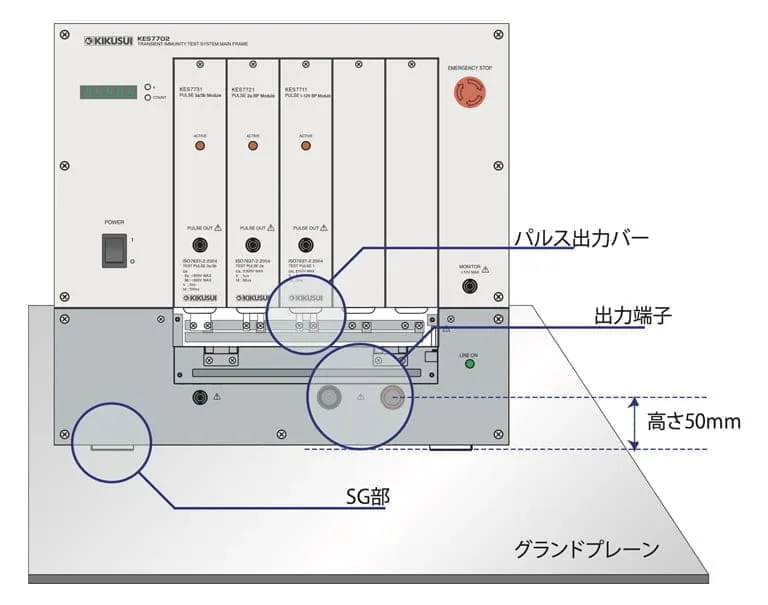

• 接地与布置优化：主机下部为 SG 单元，与接地平板连接时无需编织线等接地电缆；输出端子设置于距接地平板 50mm 的高度（参考）
• 脉冲模块可替换：按 Pulse 1／2a／3a/3b／5a/5b 等波形分别提供对应模块，可按被测标准灵活组合
资源下载
• KES7700系列 汽车电子瞬态抗扰度测试仪 的全部技术指标已单独整理，详见 KES7700系列 汽车电子瞬态抗扰度测试仪 详细指标页。
以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
菊水电子工业株式会社 · onetest 仪器资源库
菊水 KIKUSUI
KES7700系列 汽车电子瞬态抗扰度测试仪 详细指标
ISO7637-2/3 · ISO16750-2 · JASO D001 · SAE J1113 · 最多7个脉冲模块 · 主机50A/100A
详细指标
以下为 KES7700 系列主机、脉冲模块与选件构成，取自菊水官网该产品详情页。该系列为「主机 + 脉冲模块」的模块化系统：每类脉冲波形对应专门模块，可按需组合以覆盖 ISO7637、ISO16750、JASO D001、SAE J1113 及车厂标准。
主机（Main Frame）
• KES7703：主机（Main frame），100A
• KES7702：主机（Main Frame），50A
脉冲单元与模块
• KES7714：Pulse 1-24V 系统用脉冲单元
• KES7713B：Pulse1-24V 用脉冲单元
• KES7711A：Pulse unit 1-12V
• SPEC80183：Pulse A1-12V 系统用脉冲单元
• KES7721：Pulse module 2a 系统用脉冲模块
• KES7731：Pulse module 3a/3b 用脉冲模块
• KES7751：Pulse module 5a/5b 用脉冲模块
• KES7750：Pulse module 5a/5b 用脉冲模块
• SPEC80887：Transient generator（瞬态发生器）
• SPEC80678／SPEC80677：Pulse 5b Load Dump Suppressor（抛负载抑制器）
系统构成与扩展
• 模块扩展能力：KES7702／KES7703 主机最多连接 7 个脉冲模块（5 个插入式 + 2 个外部连接式）
• 标准对应：替换脉冲模块即可对应 ISO7637-2、JASO D001 等不同车厂要求；标准修订时以更换模块方式升级
• 输出端结构：输出端采用母排；输出系统在前面板、供电与信号系统在后面板
• 接地与端子高度：主机下部为 SG 单元，可直接与接地平板连接；输出端子距接地平板 50mm（参考）
接口与选件
• RS232C：选件接口
• 注入探头 TSBC-120-8：用于 ISO11452-4 的注入探头
• 容量耦合钳 KES7300：Capacity coupling clamp
• SPEC80637：选件（详见对应产品页）
• 波形测量电阻：SPEC80617／SPEC80488／SPEC80268A／SPEC80267A／SPEC80266A／SPEC80265A
型号与选件
• KES7703：主机，100A
• KES7702：主机，50A
• KES7714／KES7713B：Pulse 1-24V 脉冲单元
• KES7711A：Pulse 1-12V 脉冲单元
• SPEC80183：Pulse A1-12V 系统用脉冲单元
• KES7721：Pulse 2a 脉冲模块
• KES7731：Pulse 3a/3b 脉冲模块
• KES7751／KES7750：Pulse 5a/5b 脉冲模块
• SPEC80678／SPEC80677：Pulse 5b Load Dump Suppressor
• SPEC80887：Transient generator
• TSBC-120-8：Injection Probe（用于 ISO11452-4）
• KES7300：Capacity coupling clamp
• SPEC80617／SPEC80488／SPEC80268A／SPEC80267A／SPEC80266A／SPEC80265A：波形测量电阻
• RS232C 接口：选件
资源下载
以上内容取自菊水（KIKUSUI）官网 KES7700 系列产品详情页（Product Overview／Applications／Lineup／Options／Resources 段落）。
菊水电子工业株式会社 · onetest 仪器资源库
全部
注入探头 TSBC-120-8（用于 ISO11452-4）；容量耦合钳 KES7300；脉冲 5b 抛负载抑制器 SPEC80678／SPEC80677；瞬态发生器 SPEC80887；波形测量电阻 SPEC80617／SPEC80488／SPEC80268A／SPEC80267A／SPEC80266A／SPEC80265A；RS232C 接口（选件）
