马格纳电源 Magna-Power
ALx系列 直流电子负载（xGen）
200Vdc/500Vdc/1000Vdc · 37.5Adc至3000Adc · 1.25kW至20kW · 线性MOSFET耗散 · 恒压/恒流/恒功率/恒阻四模式
产品简介
ALx系列是马格纳电源（Magna-Power）MagnaLOAD 系列的直流电子负载，采用传统线性 MOSFET 耗散元件，可在机型最大功率额定值内实现很宽的电压—电流工作区。系列共 27 个机型，功率覆盖 1.25 kW 至 20 kW，最大电压分 200 Vdc／500 Vdc／1000 Vdc 三类，最大电流可达 3000 Adc。沿用公司为高密度可编程电源开发的热管理技术，保守的散热设计支持连续满载运行。
官方定位：以 xGen 数字平台为基础的宽工作区直流电子负载，支持恒压、恒流、恒功率、恒阻四种模式与 16 位精度，标配 USB／RS485／MagnaLINK™ 并可选多种工业总线，适合电源老化、器件测试与能量回馈/耗散型负载场景。
核心参数
• 输入功率：1.25 kW／2.5 kW／5 kW／7.5 kW／10 kW／12.5 kW／15 kW／17.5 kW／20 kW
• 最大电压：200 Vdc／500 Vdc／1000 Vdc 三类
• 最大电流：37.5 Adc 至 3000 Adc（如 ALx12.5-200-3000 为 200 V／3000 A 机型）
• 最小电压：2.5 Vdc（200 V 机型）／6.0 Vdc（500 V 机型）／7.5 Vdc（1000 V 机型）
• 最大电阻：最高 1792.00 Ω
• 形态：1.25 kW／2.5 kW 为 3U 机架式；5 kW 及以上为落地式机柜
• 编程分辨率：全部模式 16 位（0.0015%）
• 通信接口：标配 USB Host、RS485、MagnaLINK™；选件 CANopen／EtherCAT／EtherNet-IP／LXI／Modbus-TCP／PROFINET
功能特性
• 线性 MOSFET 宽工作区：以消耗型线性 MOSFET 元件实现很宽的电压—电流工作区，额定功率内可按需组合电压与电流
• 四模式编程：支持恒压（CV）、恒流（CC）、恒功率（CP）、恒阻（CR）模式，16 位分辨率
• 高精度编程与测量：电压编程/测量 ±0.1%、电流 ±0.2%、功率 ±0.3%、电阻 ±0.3% 满量程
• 可编程保护：过压/欠压/过流/过功率跳变阈值均可编程（10% 至 110% 满量程），超限触发软故障关断
• MagnaLINK™ 数字总线：通过 RJ-25 双口数字总线将多台 xGen 电子负载组合为同步高功率系统
• 丰富工业通信选件：可选 CANopen、EtherCAT、EtherNet/IP、Modbus-TCP、PROFINET、LXI 等现场总线
• 底座选件：选件 +PB 提供重载落地平台底座，替换标准脚轮，用于固定安装
• 安全与合规：NRTL 认证、Nemko 证书 NA202512375；符合 2014/30/EU（EMC 指令），CE／RoHS 合规
应用场景
• 电源老化与测试：大功率耗散型负载适合电源模块与整机的老化与满载测试
• 器件老化：宽工作区与四模式可覆盖器件在不同电压/电流条件下的老化
• 电池放电测试：恒流/恒功率模式可用于电池放电特性测试
• 多机同步高功率负载：通过 MagnaLINK™ 组合为更高功率的同步负载系统
资源下载
• ALx系列 直流电子负载（xGen） 的全部技术指标已单独整理，详见本页「详细指标」标签页。
以上内容与指标均取自马格纳电源（Magna-Power）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Magna-Power Electronics · onetest 仪器资源库
马格纳电源 Magna-Power
ALx系列 直流电子负载（xGen） 详细指标
200Vdc/500Vdc/1000Vdc · 37.5Adc至3000Adc · 1.25kW至20kW · 线性MOSFET耗散 · 恒压/恒流/恒功率/恒阻四模式
详细指标
以下为该系列 27 个机型的输入、编程/测量精度、接口与物理环境规格，取自马格纳电源（Magna-Power）官网 ALx 系列产品详情页与官方数据手册（1.4.0）。除特别注明外，规格均在产品最大额定条件下测得。
交流输入规格
• 交流输入电压：1Φ，2 线＋接地：100-240 Vac（UI 全域输入，1.25 kW 至 17.5 kW 机型）；200-240 Vac（UI2 全域输入 2，20 kW 机型）
• 交流输入频率：50 Hz 至 60 Hz
• 输入隔离：输入对地最高 ±1500 Vac
编程规格
• 分辨率：全部模式 16 位（0.0015%）
• 电压编程与测量精度：± 0.1% 满量程电压额定值
• 电流编程与测量精度：± 0.2% 满量程电流额定值
• 功率编程与测量精度：± 0.3% 满量程功率额定值
• 电阻编程与测量精度：± 0.3% 满量程电阻额定值
• 上升/下降时间（最大）：电压模式 100 ms（10% 至 90% 满量程）；电流模式 2 ms；功率模式 100 ms；电阻模式 200 ms
• 跳变设定范围：过压 10% 至 110%；欠压 0% 至 110%；过流 10% 至 110%；过功率 10% 至 110%（均为满量程），超限触发软故障关断
接口规格
• 前面板编程：铝制旋钮（带编码器）、键盘或上下箭头进行单比特控制
• 计算机接口（标配）：USB Host（前）Type B；USB Host（后）Type B；RS485（后）RJ-45；MagnaLINK™ RJ-25 ×2
• 计算机接口（选件）：LXI TCP/IP 以太网（后）RJ-45（+LXI）；GPIB（后）IEEE-488（+GPIB）
• 外部用户 I/O 端口：模拟与数字编程，25 针 D-sub DB-25 母座；参考机壳地，与直流输入隔离
外部用户 I/O 规格
• 数字 I/O：数字输入电压 5 V，阻抗 10 kΩ；数字监测电压 5 V／32 mA；数字参考电压 5 V／20 mA
• 模拟 I/O：模拟采样率 2 kHz；模拟编程电压 0-10 V，分辨率 12 位（0.025%）；模拟监测 0-10 V／3 mA，阻抗 0.005 Ω，精度 0.05% 满量程；模拟参考 10 V／20 mA
物理规格
• 机架标准：1.25 kW 与 2.5 kW 机型符合 EIA-310
• 1.25 kW 机型：3U 5.25 in H × 19 in W × 24 in D（13.34 × 48.26 × 60.96 cm），40 lbs（18.1 kg）
• 2.5 kW 机型：3U 5.25 in H × 19 in W × 24 in D，65 lbs（29.5 kg）
• 5 kW／7.5 kW／10 kW 机型：12U 机柜 30.7 in H × 24 in W × 31.5 in D（78.0 × 61.0 × 80.0 cm），255 lbs 至 385 lbs
• 12.5 kW／15 kW／17.5 kW／20 kW 机型：24U 机柜 58.25 in H × 24 in W × 31.5 in D（148.0 × 61.0 × 80.0 cm），500 lbs 至 695 lbs
环境规格
• 工作环境温度：0°C 至 50°C
• 储存温度：-25°C 至 +85°C
• 湿度：相对湿度最高 95%，不凝露
• 风道：前进风、后出风
合规与安全
• 电磁兼容：符合 2014/30/EU（EMC 指令），CISPR 22 / EN 55022 Class A
• 安全：NRTL 认证、Nemko 证书 NA202512375；CSA C22.2 No.61010-1:12；UL 61010-1:Ed.3（2012，R2019）
• 标识：CE 标识，RoHS 合规
集成选件
• +CAN ／ +ECAT ／ +EIP ／ +MTCP ／ +PROF：CANopen、EtherCAT、EtherNet/IP、Modbus-TCP、PROFINET 通信选项（双 RJ-45 接口，+CAN 为 DB-9）
• +LXI：TCP/IP 以太网通信（单 RJ-45，LXI Class C 认证）
• +PB 底座：重载落地平台底座，替换标准脚轮，用于固定安装
外部配件

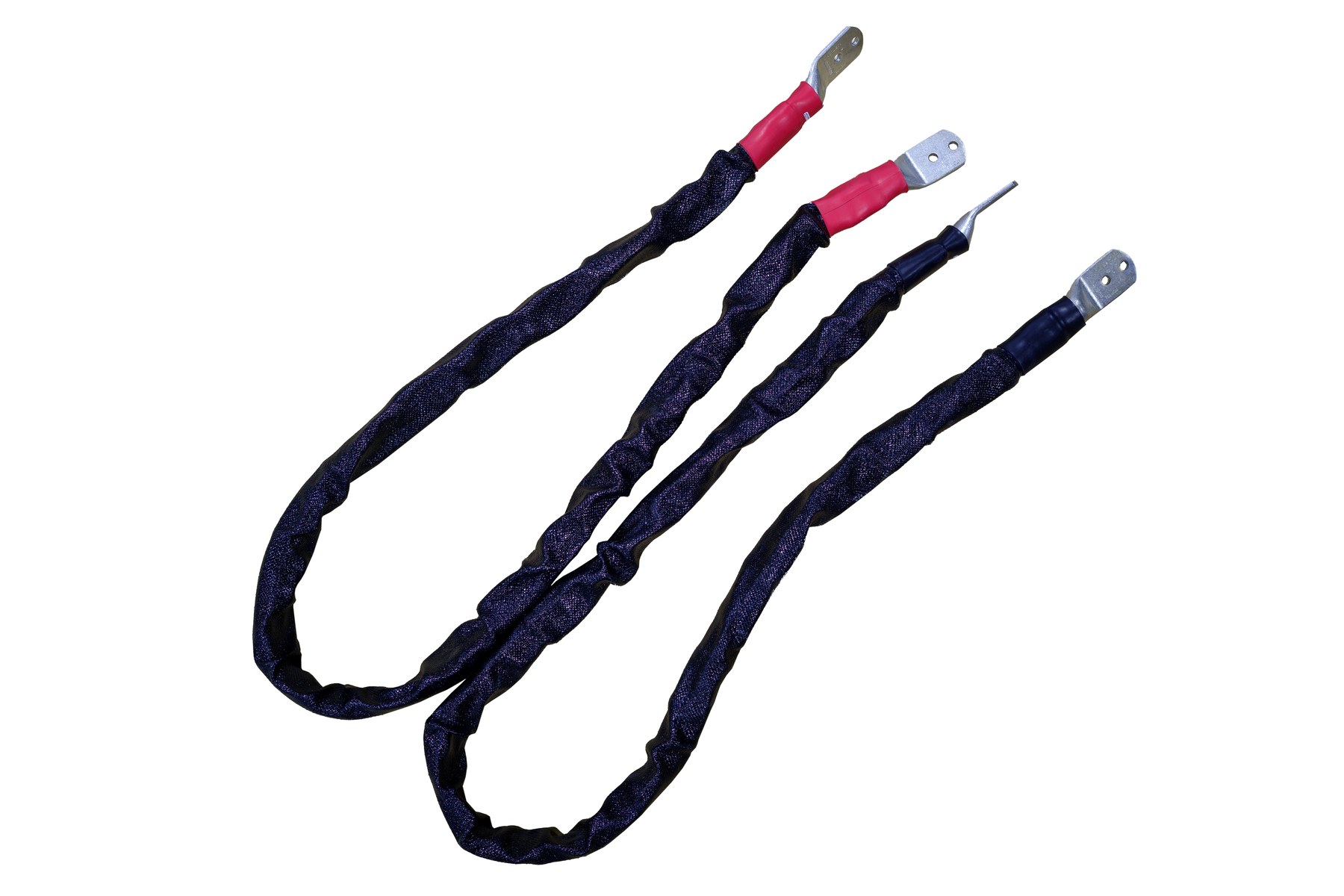

• 直流电力电缆：按订单定制的宽电压/电流等级直流电缆
• MagnaLINK 电缆：主从互连电缆，将多台 xGen 电源或电子负载组成单一同步高功率系统

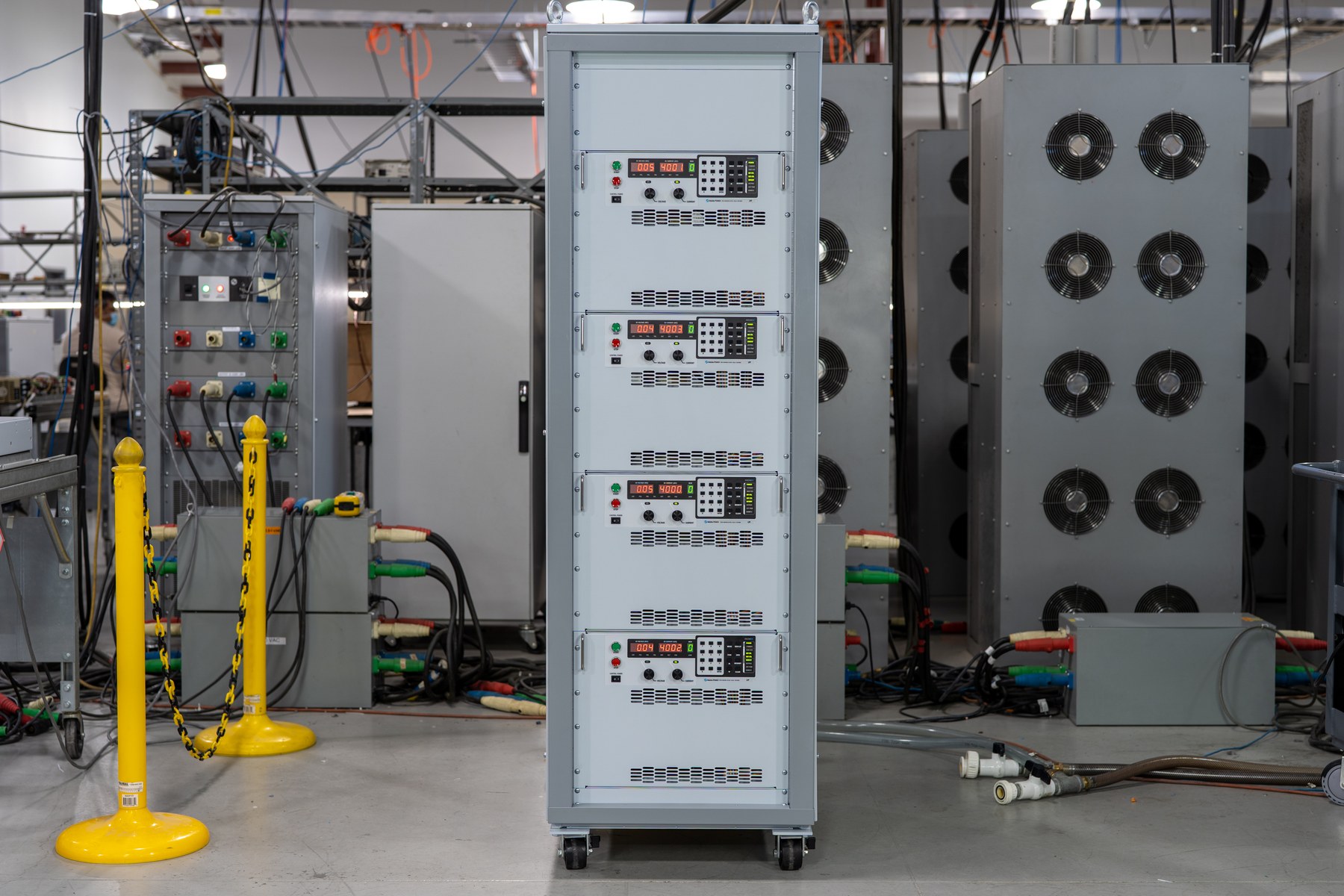

• 机架箱体与集成：12U／24U／30U／36U／30U×2／36U×2 等规格机架箱体（含脚轮、风扇与产品集成）
型号与选件
• 机型命名规则：ALx＋功率＋最大电压＋最大电流，如 ALx1.25-200-300 表示 1.25 kW／200 Vdc／300 Adc 机型
• 1.25 kW 机型：ALx1.25-200-300（3U 机架式）／ALx1.25-500-125／ALx1.25-1000-37.5
• 2.5 kW 机型：ALx2.5-200-600／ALx2.5-500-250／ALx2.5-1000-75（3U 机架式）
• 5 kW 机型：ALx5-200-1200／ALx5-500-500／ALx5-1000-150（落地式）
• 7.5 kW 机型：ALx7.5-200-1800／ALx7.5-500-750／ALx7.5-1000-225
• 10 kW 机型：ALx10-200-2400／ALx10-500-1000／ALx10-1000-300
• 12.5 kW 机型：ALx12.5-200-3000／ALx12.5-500-1250／ALx12.5-1000-375
• 15 kW／17.5 kW／20 kW 机型：按 200／500／1000 Vdc 三类最大电压与 12.5 kW 级相同的电流扩展规律组合
• 完整机型表：共 27 个机型，按功率与 200／500／1000 Vdc 最大电压组合，详见官网机型表
资源下载
以上规格取自马格纳电源（Magna-Power Electronics）官网 ALx Series 产品详情页（Features／Models／Specifications 段落）与官方数据手册 datasheet_alx_1.4.0。
