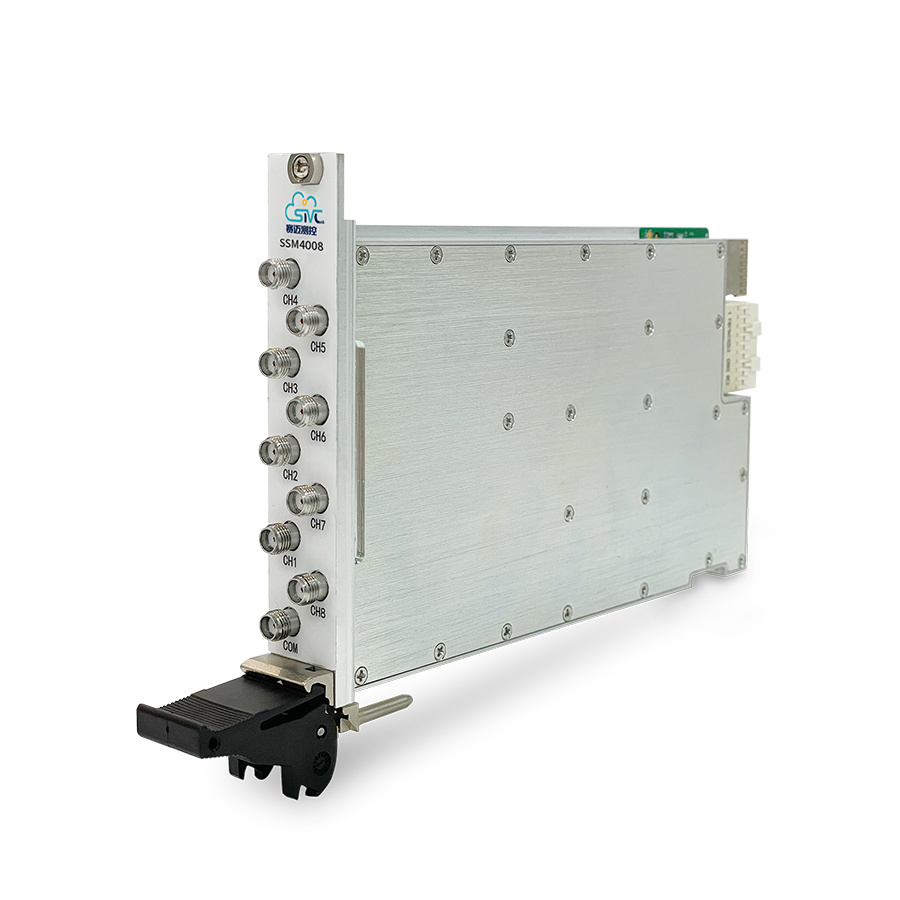

SSM4000系列10MHz至8GHz PXI射频开关模块|赛迈测控

频率范围：10MHz至8GHz8通道射频多路复用最大输入功率：+30dBm

同厂商产品

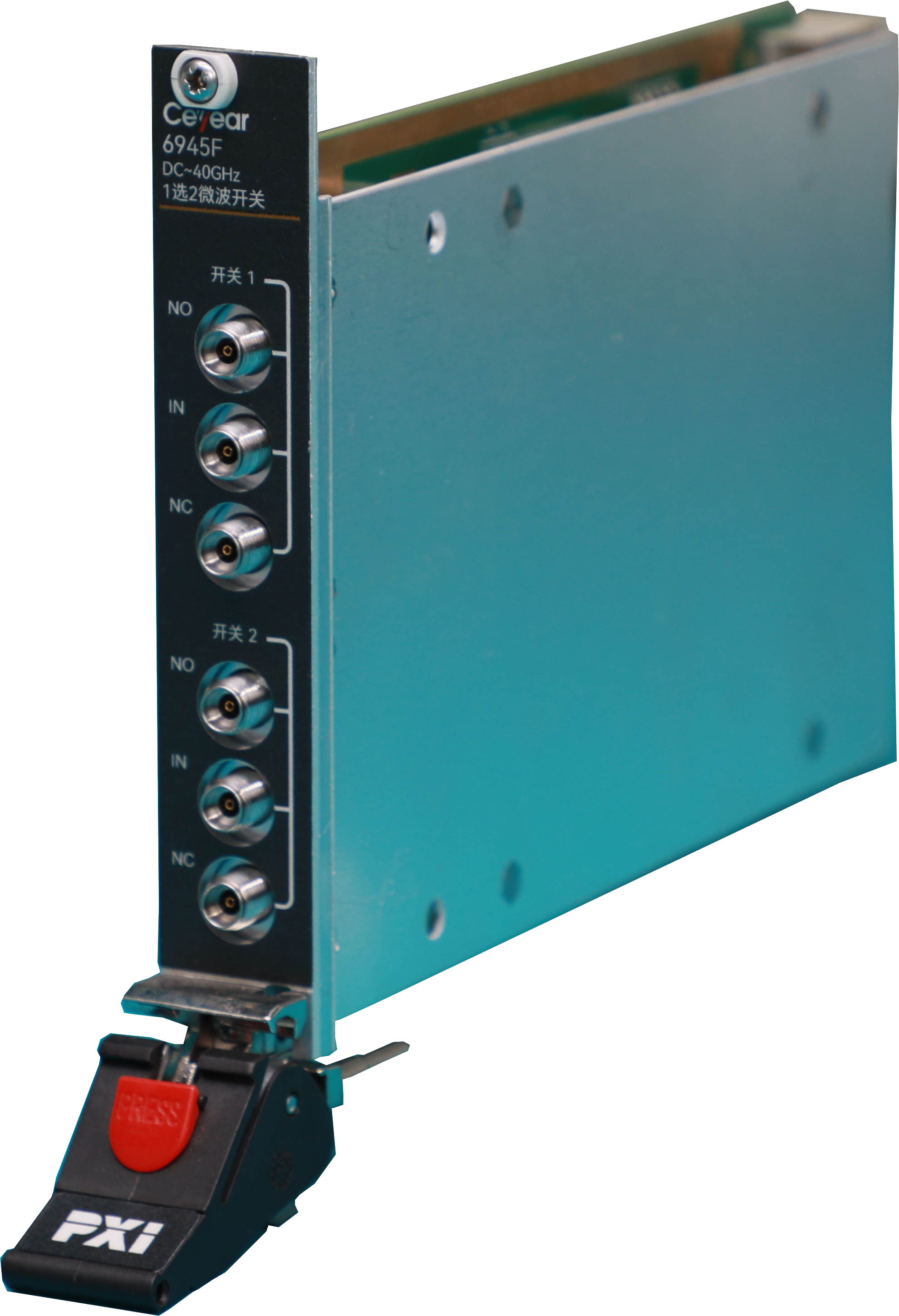

6945F DC至40GHz 1选2 PXI微波开关|思仪

频率范围宽：DC~40GHz两组SPDT开关友好图形化状态显示界面软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成软件驱动支持IVI-C规范软件支持国产操作系统具有通断次数计数功能

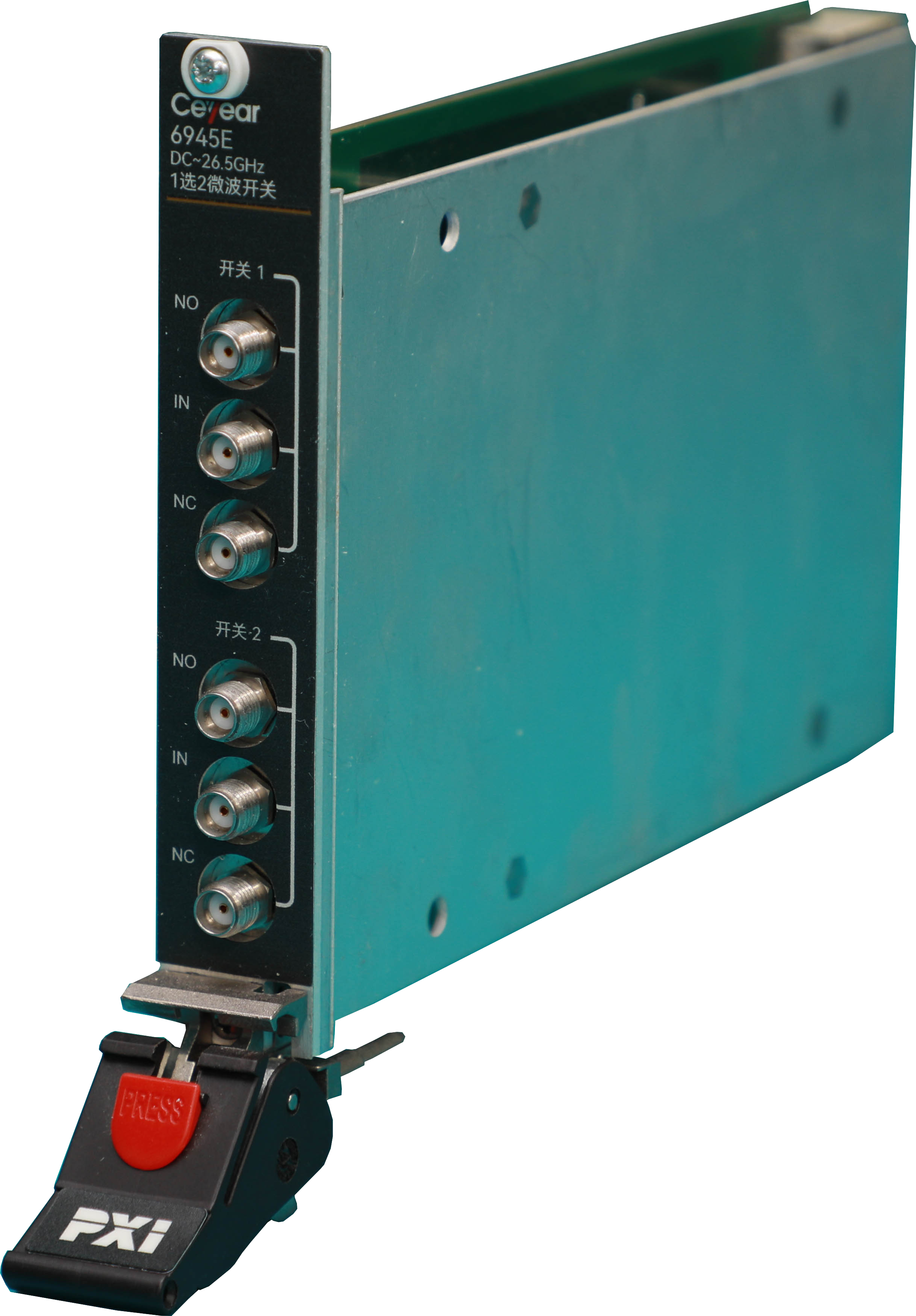

6945E DC至26.5GHz 1选2 PXI微波开关|思仪

频率范围宽：DC~26.5GHz两组SPDT开关友好图形化状态显示界面软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成软件驱动支持IVI-C规范软件支持国产操作系统具有通断次数计数功能

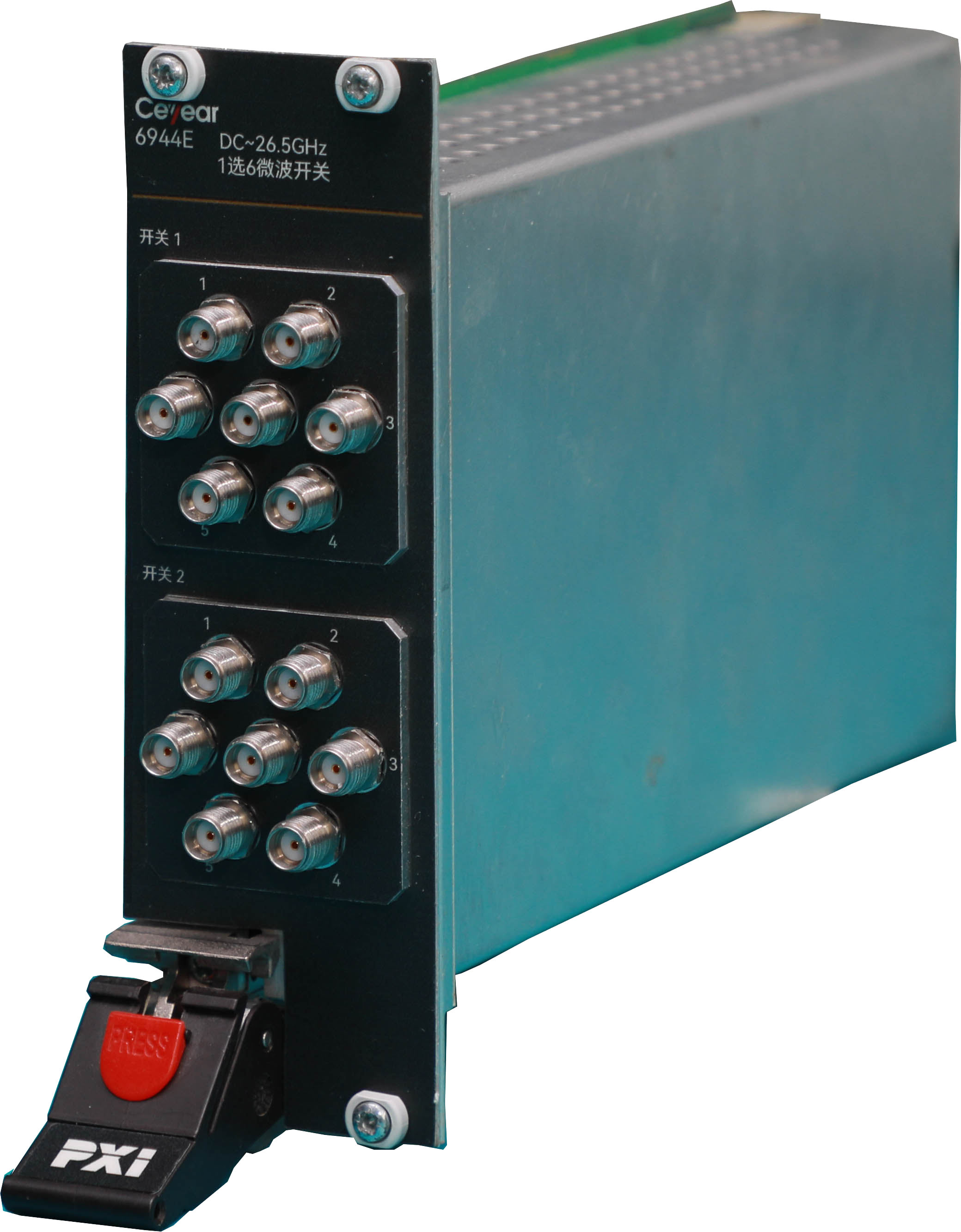

6944E DC至26.5GHz 1选6 PXI微波开关|思仪

频率范围宽：DC~26.5GHz友好图形化状态显示界面软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成软件驱动支持IVI-C规范软件支持国产操作系统具有通断次数计数功能

6944F DC至40GHz SP6T PXI微波开关|思仪 (在产)

频率范围宽：DC~40GHz

友好图形化状态显示界面

软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成

软件驱动支持IVI-C规范

软件支持国产操作系统

具有通断次数计数功能

参考价格：

厂家：思仪|中电科思仪科技股份有限公司（收录64个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

6944F DC~40GHz 1选6微波开关集成2组SP6T开关，通道最高切换频率可达40GHz，具有插入损耗小、通道驻波比小、开关承受功率大、软件驱动标准规范等特点。该产品可广泛应用于通信、半导体自动测试系统中，实现系统内的微波通道切换。

6944F DC~40GHz 1选6微波开关采用人性化用户界面，使操作人员使用更方便，每一组开关操控具有独立性，图形化显示开关通道闭合状态，清晰明了。

主要特点

频率范围宽：DC~40GHz

友好图形化状态显示界面

软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成

软件驱动支持IVI-C规范

软件支持国产操作系统

具有通断次数计数功能

友好的图形化状态显示界面

通道通断次数计数功能

关键词:

型号	6944F
频率范围	DC~40GHz
特性阻抗	50Ω
开关数量	2个SP6T开关
插入损耗	<0.2dB（DC~3GHz） <0.3dB（3GHz~8GHz） <0.4dB（8 GHz~12.4GHz） <0.5dB（12.4 GHz~18GHz） <0.7dB（18 GHz~26.5GHz） <1.1dB（26.5GHz~40GHz）
端口驻波比	<1.2：1（DC~3GHz） <1.3：1（3GHz~8GHz） <1.4：1（8 GHz~12.4GHz） <1.5：1（12.4 GHz~18GHz） <1.7：1（18 GHz~26.5GHz） <2.2：1（26.5GHz~40GHz）
隔离度	>80dB（DC~3GHz） >70dB（3GHz~8GHz） >60dB（8 GHz~12.4GHz） >60dB（12.4 GHz~18GHz） >55dB（18 GHz~26.5GHz） >45dB（26.5GHz~40GHz）
结构形式	3U，2槽PXI模块
外形尺寸	宽×高×深：（40.8±0.5）mm×（130.5±2）mm×（211.0±2）mm
重量	≤0.5kg
工作温度	0℃~+50℃
贮存温度	-40℃~+70℃
供电方式	PXI机箱供电
功耗	≤15W
测试端口	输入：2.92mm（阴）输出：2.92mm（阴）

编号	名称	描述	选配
	产品合格证
	软件光盘
	用户手册
