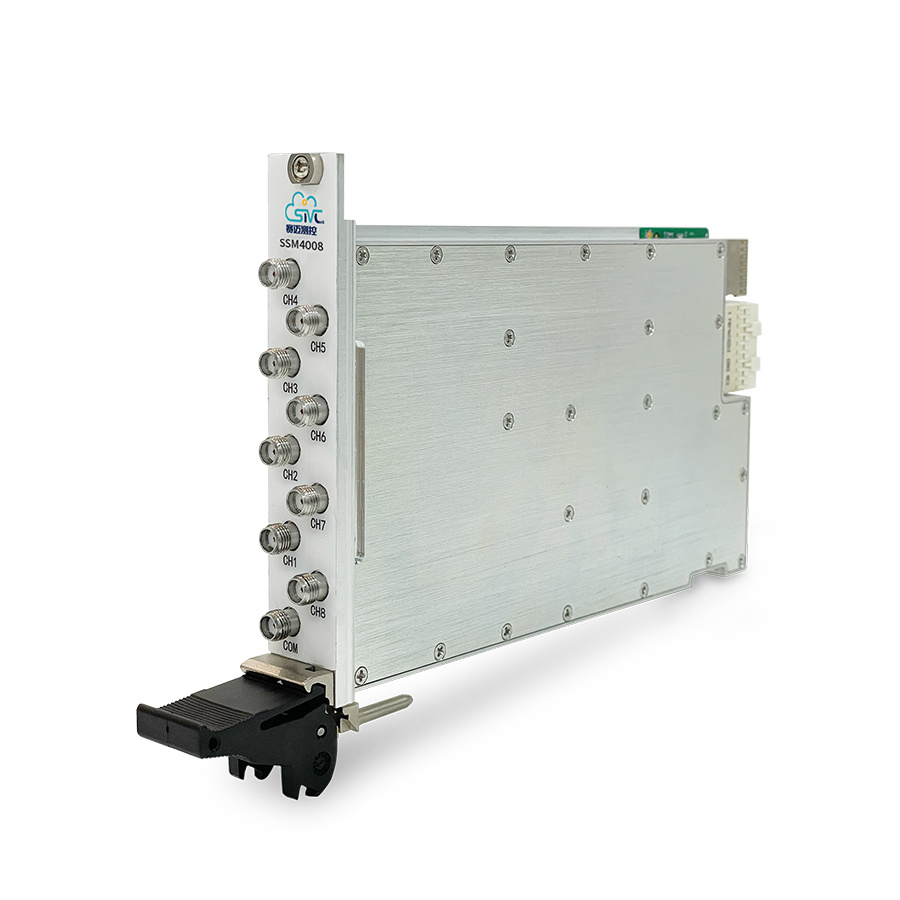

频率范围：10MHz至8GHz8通道射频多路复用最大输入功率：+30dBm
同厂商产品

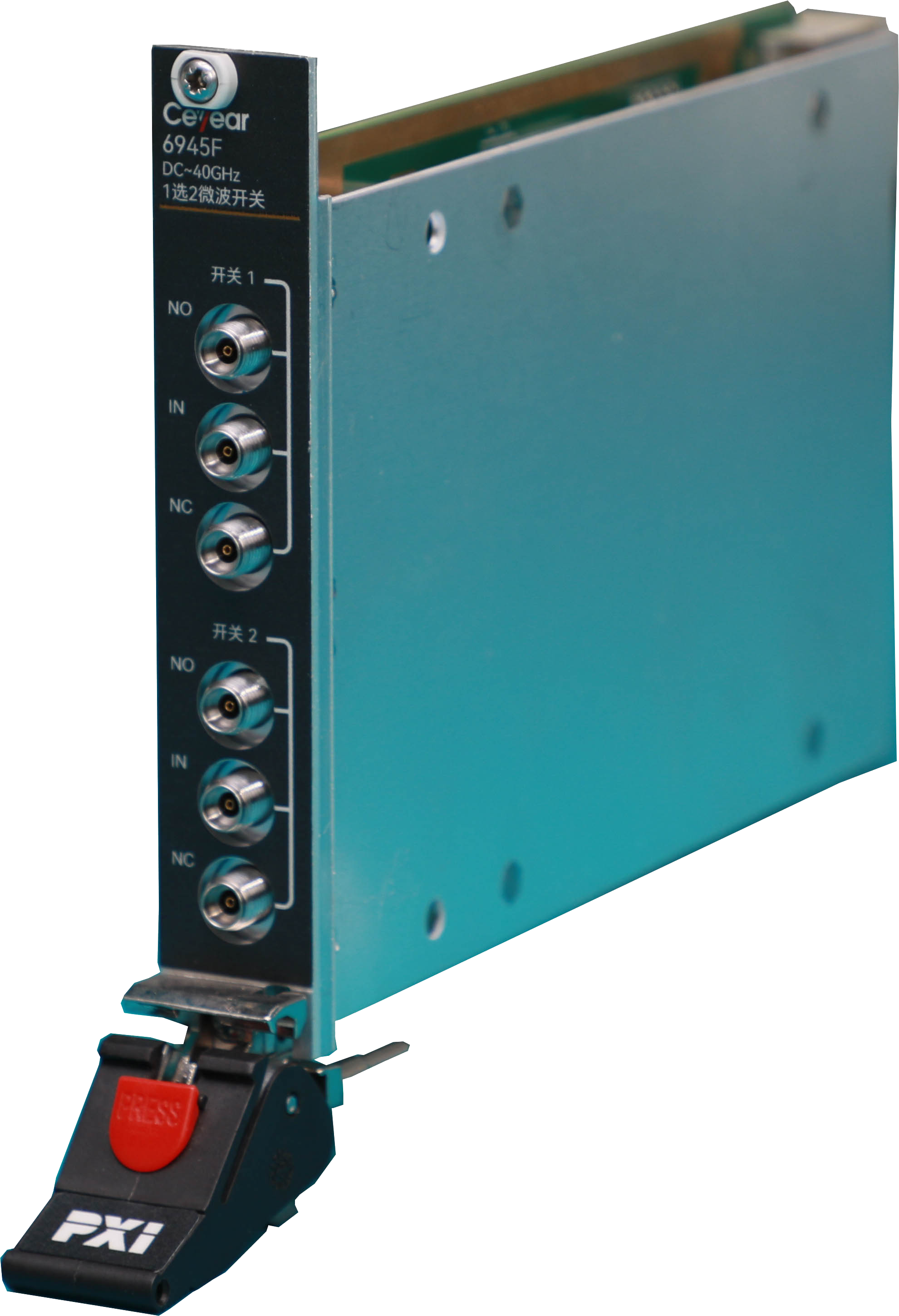

频率范围宽：DC~40GHz两组SPDT开关友好图形化状态显示界面软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成软件驱动支持IVI-C规范软件支持国产操作系统具有通断次数计数功能

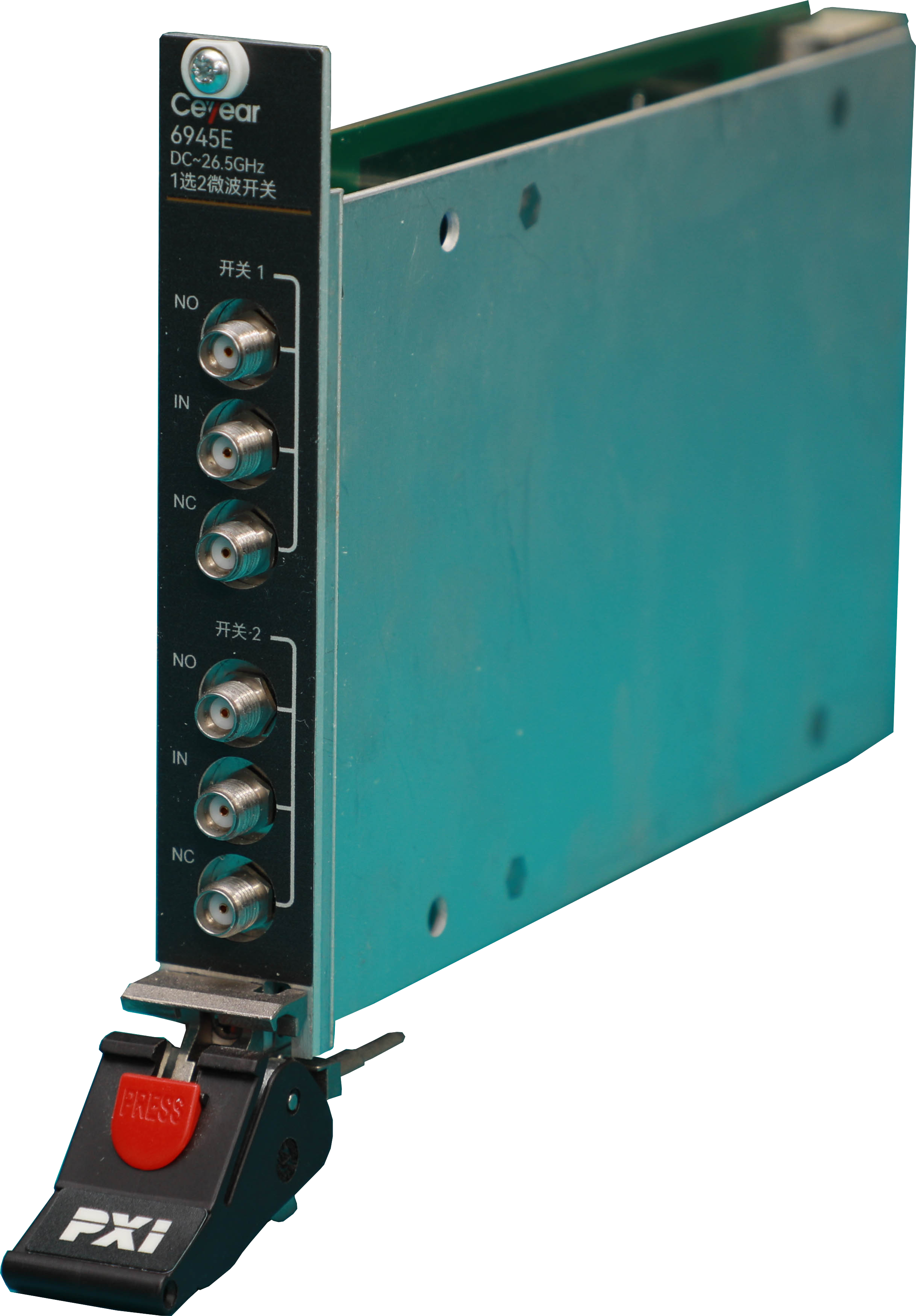

频率范围宽：DC~26.5GHz两组SPDT开关友好图形化状态显示界面软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成软件驱动支持IVI-C规范软件支持国产操作系统具有通断次数计数功能
频率范围宽：DC~40GHz友好图形化状态显示界面软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成软件驱动支持IVI-C规范软件支持国产操作系统具有通断次数计数功能
6944E DC至26.5GHz 1选6 PXI微波开关|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
6944E DC~26.5GHz 1选6微波开关集成2组SP6T开关，通道最高切换频率可达26.5GHz，具有插入损耗小、通道驻波比小、开关承受功率大、软件驱动标准规范等特点。该产品可广泛应用于通信、半导体自动测试系统中，实现系统内的微波通道切换。
6944E DC~26.5GHz 1选6微波开关采用人性化用户界面，使操作人员使用更方便，每一组开关操控具有独立性，图形化显示开关通道闭合状态，清晰明了。
主要特点
频率范围宽：DC~26.5GHz
友好图形化状态显示界面
软件支持CVI/VB/VC/LabVIEW等多种开发环境进行系统集成
软件驱动支持IVI-C规范
软件支持国产操作系统
具有通断次数计数功能

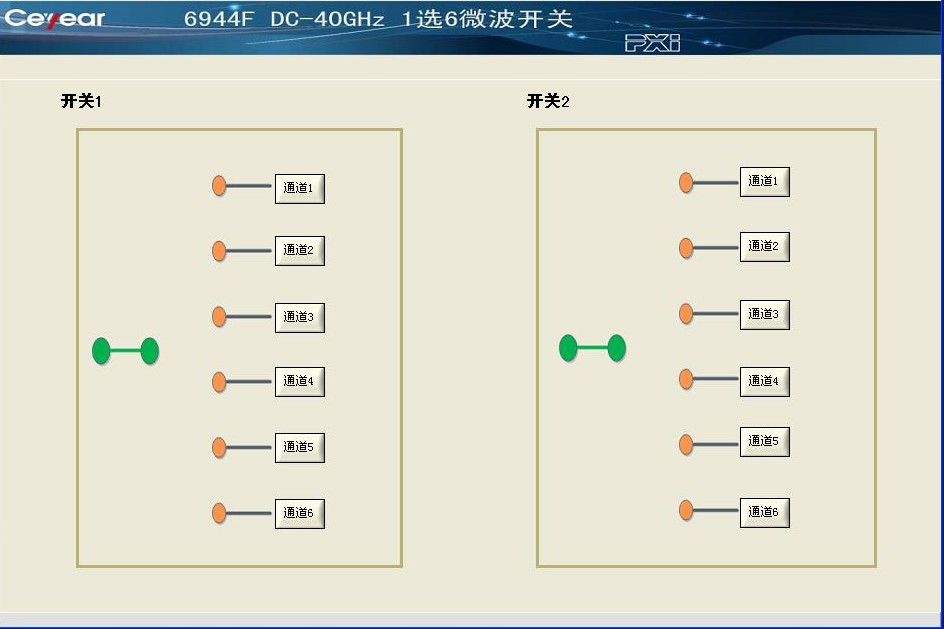

友好的图形化状态显示界面

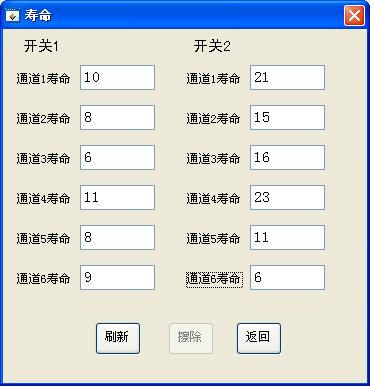

通道通断次数计数功能
关键词:
型号 | 6944E |
频率范围 | DC~26.5GHz |
特性阻抗 | 50Ω |
开关数量 | 2个SP6T开关 |
插入损耗 | <0.2dB（DC~3GHz） <0.3dB（3GHz~8GHz） <0.4dB（8 GHz~12.4GHz） <0.5dB（12.4 GHz~18GHz） <0.7dB（18 GHz~26.5GHz） |
端口驻波比 | <1.2：1（DC~3GHz） <1.3：1（3GHz~8GHz） <1.4：1（8 GHz~12.4GHz） <1.5：1（12.4 GHz~18GHz） <1.7：1（18 GHz~26.5GHz） |
隔离度 | >80dB（DC~3GHz） >70dB（3GHz~8GHz） >60dB（8 GHz~12.4GHz） >60dB（12.4 GHz~18GHz） >55dB（18 GHz~26.5GHz） |
结构形式 | 3U，2槽PXI模块 |
外形尺寸 | 宽×高×深：（40.8±0.5）mm×（130.5±2）mm×（211.0±2）mm |
重量 | ≤0.5kg |
工作温度 | 0℃~+50℃ |
贮存温度 | -40℃~+70℃ |
供电方式 | PXI机箱供电 |
功耗 | ≤15W |
测试端口 | 输入：SMA（阴） 输出：SMA（阴） |
官方直营
正品保证
正规发票编号 | 名称 | 描述 | |
|---|---|---|---|
6944E | DC~26.5GHz 1选6微波开关 |
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
6944E-JL | 计量服务 | 计量校准服务，提供计量报告 |
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
产品合格证 | |||
软件光盘 | |||
用户手册 |
