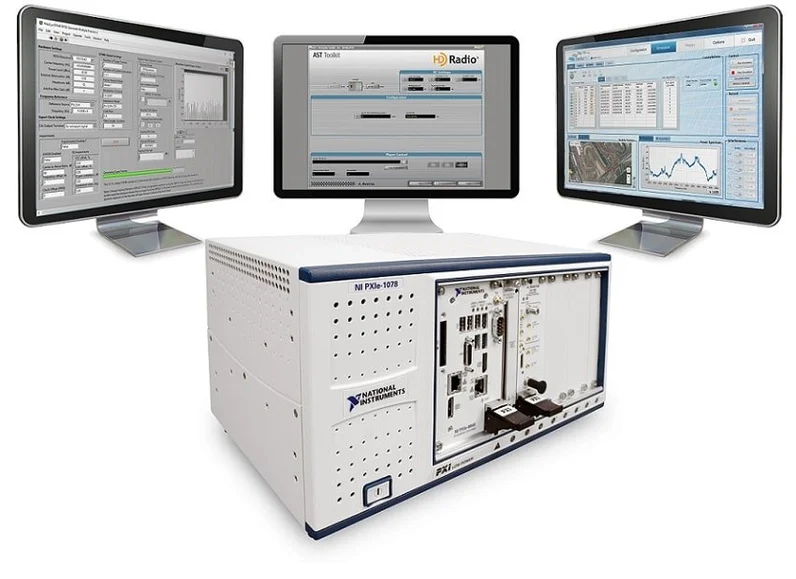

频率范围：9kHz至6GHz4通道 200MHz带宽支持所有常用的广播无线电、视频和导航协议• 多星状和多频段GNSS模拟器• 软件定义架构节约仪器成本• API接口和用户界面易于使用，信号产生快速且测试设置简单• 灵活的PXIe架构允许集成其他应用程序卡• 可处理实验室验证测试以及功能测试和EOL测试• 易于校准、维护简单，提供全球支
- «
- 1
- »
RFBOX-6G 1MHz至6GHz射频信号采集记录回放仪|中星联华|中星联华科技（北京）有限公司 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

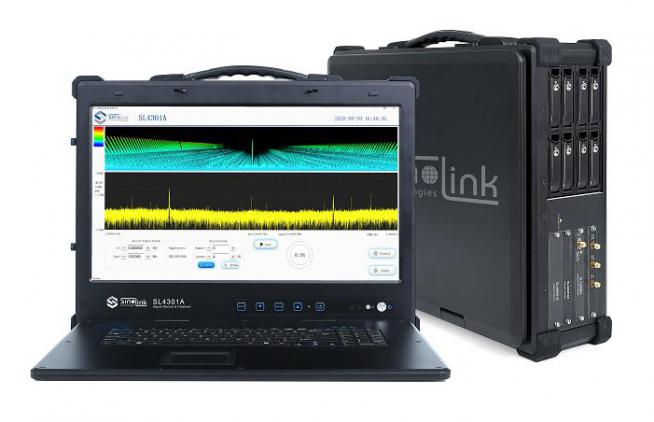

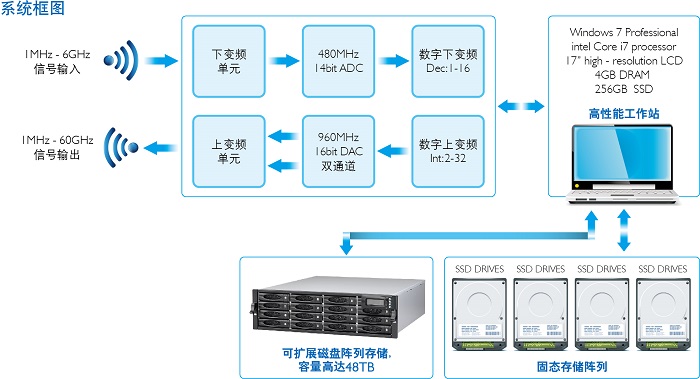

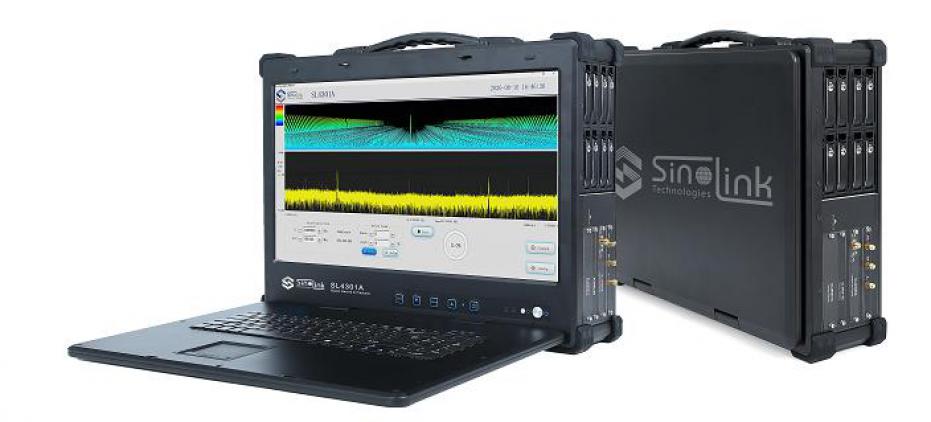

RFBOX-6G型射频信号采集记录回放仪是一款便携式射频信号采集记录回放设备，可以对1MHz～6GHz的射频信号直接进行采集、记录和回放，数据记录和回放带宽高达200MHz。RFBOX-6G信号采集记录回放系统由上下变频器模块、高性能的ADC、DAC和大容量固态FLASH或高性能磁盘阵列组成，广泛适用于军用、民用领域的雷达、通信、导航、遥测等多种环境下的信号高速采集记录回放任务，在汽车无人自动驾驶、医疗电子测试、视频音频传输、智能穿戴设备（如耳机、蓝牙）等需要测试产品的抗电磁干扰能力的场景下，均有着广泛的应用。一体化设计，拥有超高便携性，适用于在高铁、火车站、地铁、集市、机场等环境下采集真实电磁环境，对电磁环境进行录制后在实验室中回放采集到的真实信号测试产品性能。
应用:频谱管理/复杂电磁环境/无人自动驾驶测试/医疗电磁测试/智能穿戴测试
RFBOX-6G射频信号采集记录回放仪特点：
1.具备数字余辉频谱监测功能
2.PXI可更换可定制射频模块
3.图形界面化的存储、回放和数据管理软件
4.下翻式便携机箱，17寸液晶显示屏，分辨率高达1280*1024
5. 输入信号频率范围1MHz～6GHz
6.采集信号带宽高达200MHz
7.回放信号带宽高达200MHz
8.记录和回放速度高达1GB/s
9.数据记录和回放容量高达8TB
10.在不同的记录带宽时，记录时间可动态扩展，参见存储选件记录时间对照表
11.可安装强大的Tektronix SignalVu信号分析软件，对保存的数据文件进行事后分析
12.支持NTFS二进制文件格式，支持向Matlab数据文件（.mat）和Tektronix Signal Vu文件格式（.TIQ）文件格式转换
选配软件

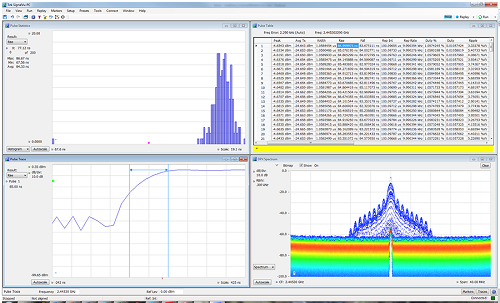

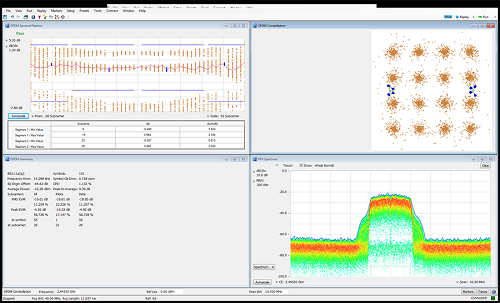

SignalVu信号分析软件
数据格式可支持泰克公司SignalVu信号分析软件

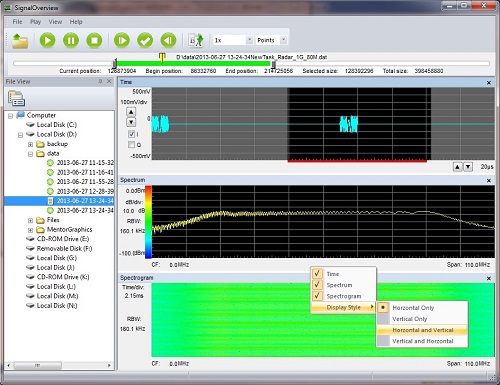

SignalOverView
用于大容量数据的信号快速浏览

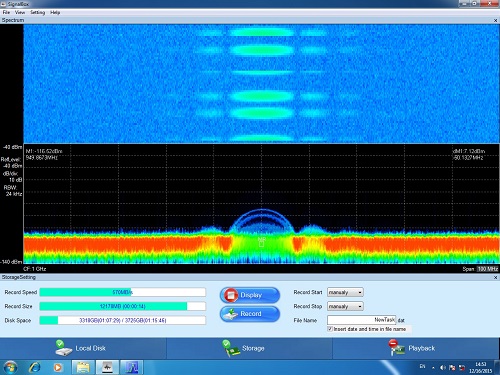

SignalBoxManager软件
用于数据采集和回放的文件管理和转换
关键词:
中星联华
射频记录仪
射频信号记录
射频信号回放仪
RFBOX-6G射频信号采集记录回放仪 | ||||||
信号采集部分 | ||||||
采集和回放信号频率范围 | 1MHz～6GHz（其它频段可定制） | |||||
频率调节步进 | 1KHz | |||||
最大输入信号功率 | ﹣10dBm（常规模式）/ +10dBm（抗烧毁） | |||||
增益调节范围 | ﹣10～+40dB（常规模式） | |||||
增益控制步进 | 0.5dB | |||||
输入噪声系数 | ≤10dB (低噪声模式时) | |||||
带内杂波抑制 | ≥55dBc | |||||
优异的相噪指标(1GHz) | ≤-95dBc/Hz@10KHz（标配） | |||||
采集信号带宽 | 110MHz（S300选件）/ 200MHz（S500选件） | |||||
采集时钟频率 | 300MHz（S300选件）/ 500MHz（S500选件） | |||||
数据记录速度 | 高达1GB/s | |||||
数据记录容量 | 高达8TB（内部）/ 48TB（外部） | |||||
信号回放部分 | ||||||
采集和回放信号频率范围 | 1MHz～6GHz（其它频段可定制） | |||||
频率调节步进 | 1KHz | |||||
输出功率范围 | -100～+13dBm | |||||
输出功率调节步进 | 0.5dB | |||||
谐波抑制 | ≥20dB （0dBm输出时） | |||||
杂波抑制 | ≥60dBc （输出单载波情况下） | |||||
优异的相噪指标(1GHz) | ≤-95dBc/Hz@10KHz（标配） | |||||
回放信号带宽 | 110MHz（P600选件）/ 200MHz（P1000选件） | |||||
采集时钟频率 | 600MHz（P600选件）/ 1000MHz（P1000选件） | |||||
时频部分 | ||||||
内部参考频率 | 10MHz | |||||
内部时钟年老化率 | ≤±1E-7 | |||||
内置时钟温度稳定性（0～+55℃） | ≤±5E-8 | |||||
外参考输入频率 | 10MHz | |||||
外参考输入功率 | ≥0dBm | |||||
物理和电气特性 | ||||||
电源 | 100-240 VAC; 50/60 Hz | |||||
功耗 | 200W | |||||
尺寸 | 425mm×338mm×230mm（L×W×D） | |||||
净重 | 约20kg | |||||
环境条件 | ||||||
温度范围 | +5℃～+40℃（工作）/ -20℃～+60℃（存储） | |||||
海拔高度 | ≤3000m（工作）/ ≤12000m（存储） | |||||
相对湿度 | 20%～80%（工作）/ 10%～90%（存储） | |||||
存储选件时间对照表 | ||||||
带宽 | 采样率 | 记录速率 | 记录时间 | 记录时间 | 记录时间 | |
选件SSD4 | 选件SSD8 | 选件SAS48* | ||||
200MHz | 500MSPS | 1GB/s | 1 小时 | 2小时 | 12小时 | |
100MHz | 250MSPS | 500MB/s | 2小时 | 4小时 | 1 日 | |
50MHz | 125MSPS | 250MB/s | 4小时 | 9小时 | 2 日 | |
25MHz | 62.5MSPS | 125MB/s | 9小时 | 18小时 | 4 日 | |
12.5MHz | 31.25MSPS | 62.5MB/s | 18小时 | 36小时 | 8 日 | |
中星联华科技（北京）有限公司
网址：www.sinolink-technologies.com
地址：北京经济技术开发区荣华南路15号院中航技广场C座5层、14层
售前咨询：400-1818-879
电话：010-81028321
传真：010-81028322
邮箱：sales@sinolink-technologies.com
代理渠道：
1.中国大陆地区
北京东方中科集成科技股份有限公司
电话: 010-68715566
公司网站:https://www.dfzk.com
地址: 北京市海淀区阜成路67号银都大厦12层
--------------------------------------------------------------------------------------------------------------------------
2.台湾、东南亚地区
艾尔锜科技股份有限公司
电话：+886-2-7729 6766
传真： +886-2-7729 5766
地址：234新北市永和区福和路275号8楼
| 选件名称 | 说明 | 配置 |
| RFBOX -6G -PL | 便携式记录回放仪平台，I5处理器，4GB内存，256GB固态硬盘 | 标配 |
| RFBOX -6G -PH | 便携式记录回放仪平台，I7处理器，4GB内存，512GB固态硬盘 | 选配 |
| RFBOX -DC -6G | 下变频选件：600MHz～6GHz | 标配 |
| RFBOX -UC -6G | 上变频选件：600MHz～6GHz | 选配 |
| RFBOX -DC -LF | 下变频扩展频率范围至：1MHz～6GHz | 选配 |
| RFBOX -UC -LF | 上变频扩展频率范围至：1MHz～6GHz | 选配 |
| RFBOX -LP | 低相噪选件 | 选配 |
| RFBOX -S1 –S300 | 采集选件：采样率300MSPS（110MHz带宽），采样位宽14位 | 标配 |
| RFBOX -P1 –P600 | 回放选件：采样率600MSPS（110MHz带宽），回放位宽16位 | 选配 |
| RFBOX -S1 –S500 | 采集选件：采样率500MSPS（200MHz带宽），采样位宽14位 | 选配 |
| RFBOX -P1 –P1000 | 回放选件：采样率1000MSPS（200MHz带宽），回放位宽16位 | 选配 |
| RFBOX -SSD2 | 内部存储选件：容量2TB | 标配 |
| RFBOX -SSD4 | 内部存储选件：容量4TB | 选配 |
| RFBOX -SSD8 | 内部存储选件：容量8TB | 选配 |
| RFBOX -SAS48 | 外部存储选件：容量48TB | 选配 |
| RFBOX -10Gb | 双端口万兆网数据接口 | 选配 |
| SignalBoxManager | 数据采集回放管理软件，具有频谱监测功能 | 标配 |
| SignalOverView | 信号文件快速浏览软件 | 选配 |
