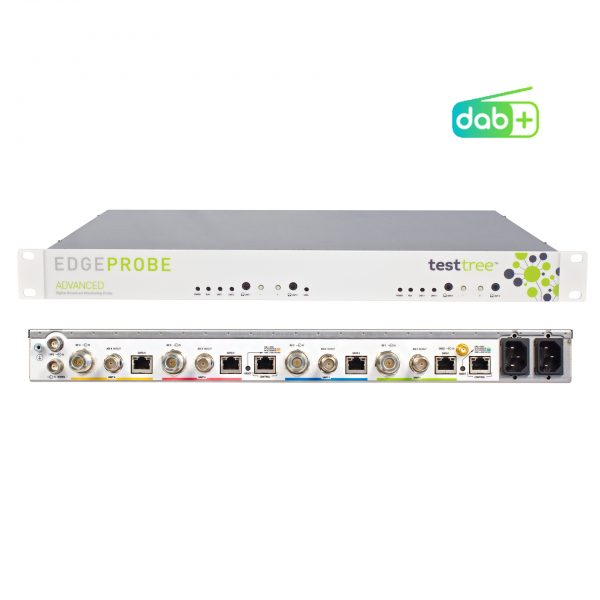

EdgeProbe Advanced 能够通过其射频输入（最多 4 个 1RU）监控发射器输出和接收区域的 DAB/DAB+ 信号。通过 RF 输入进行 DAB/DAB+ 监控（1RU 中最多 4 个）信号电平、MER、SNR、FIC BER、MSC BER（前/后，每个子通道）兼容的频段 III VHF（168 至 240 MHz）信道 RF 频谱和星座图显示RF 肩部上/下测量模式 I、II 支持;自动检测本地模拟音频输出：通过前面板控制

RF-Catcher 70MHz至6GHz 2RX/2TX射频记录与回放仪 1至55MHz可变带宽|TestTree

最紧凑的射频捕获和回放设备和频谱分析仪。覆盖频率范围从70 MHz至6 GHz，RF-Catcher可以实时记录和播放高达55 MHz的RF带宽。频率范围：70 MHz至6 GHz1 至 55 MHz 的可变带宽2x RF输入，2x RF输出用于RF捕获和播放（SMA/F连接器）相位噪声：-91.3 dBc/Hz@10kHz@1.2GHz

GSS6450 PNT记录与回放系统|Spirent/思博伦

通过3个独立RF端口捕捉整个环境支持GNSS L1/L2/L5/B3/E6，以及WiFi和LTE/蜂窝网络记录和回放中使用恒温箱控制的振荡器可实现极高的频率稳定性利用内建的频谱分析仪可对环境进行实时监控适用于汽车开发者的2倍高速CAN+CAN FD选项

同厂商产品

RP-6500 9kHz至6GHz宽带射频记录和回放仪 GNSS模拟器500MHz带宽|Averna

频率范围：9kHz至6GHz的大多数常见无线协议易于使用的 RF Studio 用户界面500 MHz 瞬时带宽多星座和多频率 GNSS 模拟器支持用于卫星机顶盒测试的卫星通信协议SSD 存储 @ 32TB，长达 ~16.6 小时高动态范围（14 位，> 80 dB）外形尺寸允许机架安装或便携RF、信号和消息的时间同步捕获

URT-5000 140kHz至2.5GHz RF 播放器和信号发生器 1 MHz至20 MHz实时带宽 |Averna

频率范围：140kHz至2.5GHz1 MHz至20 MHz实时带宽-95 dBc/Hz, 10 kHz偏移@1GHz输出功率：-140 dBm至+10 dBm

AST-1000 9kHz至6GHz射频记录和回放系统/综合测试仪 4通道 200MHz带宽|Averna

频率范围：9kHz至6GHz4通道 200MHz带宽支持所有常用的广播无线电、视频和导航协议• 多星状和多频段GNSS模拟器• 软件定义架构节约仪器成本• API接口和用户界面易于使用，信号产生快速且测试设置简单• 灵活的PXIe架构允许集成其他应用程序卡• 可处理实验室验证测试以及功能测试和EOL测试• 易于校准、维护简单，提供全球支

RP-6100系列 10MHz至6GHz多通道射频记录和播放回放仪 4通道40MHz带宽/ 2×80 MHz|Averna (在产)

频率范围为 10至6000 MHz，覆盖所有 GNSS 频段（L1、L2 和 L5）和 ISM 频段
多通道（1-4）：高达 4×40 MHz 或 2×80 MHz 带宽，14 位分辨率（< 1 Hz）
用户友好的分析工具：Noise Figure（噪声系数）、Spectrum（频谱）、Power（功率）和 Histogram（直方图）视图
存储容量 4、8 或 16 TB（最长 20 小时的录制）
支持ATSC、蓝牙、DAB、DVB-T、FM、GNSS、高清收音机（FM）、IBOC、RDS/TMC、WiFi 等。
三种型号：RP-6120P（2 通道便携式）、RP-6120D（2 通道桌面）和 RP-6140（4 通道）
便携式：包括笔记本电脑 + 坚固的外壳;可以使用 12V 或电池运行（~40 分钟）;DriveView 选项

参考价格：

厂家：AVERNA （收录4个产品）

产地：加拿大

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

频率范围为 10–6000 MHz，带宽高达 4×40 MHz 或 2×80 MHz，14 位分辨率，紧密通道同步。

记录长达 20 小时，包括用于快速设置/分析的 RF Studio，并支持软件定义。

捕获真实世界的 RF 以进行可重复的实验室测试

Averna 的 RP-6100 系列为射频应用测试树立了新标准。记录真实世界的信号，如 GNSS、高清无线电、LTE 和 WiFi 以及损伤，以显著推进您的项目并强化产品设计。凭借多达 4 个通道和 160 MHz 的记录带宽、10-6000 MHz 的频率范围、紧密的通道同步和高达 16 TB 的存储空间，这是市场上最强大、最具成本效益的 R&P 解决方案之一。

RF Studio™ 支持快速设置和深入分析

RP-6100 系列预装了最先进的工作流程工具 RF Studio，可让您快速设置记录、添加上下文数据、可视化微弱信号并分析您收集的射频环境，以验证和微调您的设计和产品。

RP-6100 系列特性

频率范围为 10–6000 MHz，覆盖所有 GNSS 频段（L1、L2 和 L5）和 ISM 频段
多通道（1-4）：高达 4×40 MHz 或 2×80 MHz 带宽，14 位分辨率（< 1 Hz）
用户友好的分析工具：Noise Figure（噪声系数）、Spectrum（频谱）、Power（功率）和 Histogram（直方图）视图
存储容量 4、8 或 16 TB（最长 20 小时的录制）
支持ATSC、蓝牙、DAB、DVB-T、FM、GNSS、高清收音机（FM）、IBOC、RDS/TMC、WiFi 等。
三种型号：RP-6120P（2 通道便携式）、RP-6120D（2 通道桌面）和 RP-6140（4 通道）
便携式：包括笔记本电脑 + 坚固的外壳;可以使用 12V 或电池运行（~40 分钟）;DriveView 选项

Overview

GENERAL SPECIFICATIONS

Frequency
Frequency Range	10 MHz to 6 GHz
Frequency Resolution	< 1 Hz
Bandwidth	156 kHz to 80 MHz (per channel)
Dynamic Range	80 dB SFDR
Amplitude Resolution	0.5 dB
Amplitude Accuracy	+/- 1 dB
Phase Noise	< -97 dBc/Hz @ 1 GHz and 1 kHz offset < -105 dBc/Hz @ 1 GHz and 10 kHz offset < -115 dBc/Hz @ 1 GHz and 100 kHz offset
Internal Reference / 1 PPS	10 MHz sine wave < 2 x 10-8 (accuracy) < 2.5 x 10-8 (stability over temperature range) +/- 50 ns 1 PPS
Channel-to-Channel Time Offset	< 2 ns
External Reference / 1 PPS	10 MHz sine wave or rectangular 0 to 13 dBm input level 3.3 V to 5 V 1 PPS
Operating Temperature	+5°C to +45°C
Relative Humidity	10% to 90% non-condensing

RECORDER SPECIFICATIONS

ADC Resolution	14-bit
ADC Sample Rate	200 MS/s
Maximal Signal Power	– 15 dBm (at Rx input)
Gain Range	0 to 37.5 dB
Gain Resolution	0.5 dB
Noise Figure	< 10 dB

PLAYER SPECIFICATIONS

DAC Resolution	16-bit
DAC Sample Rate	800 MS/s
Maximal Signal Power	+ 20 dBm (at Tx output)
Gain Range	0 to 31.5 dB
Gain Resolution	0.5 dB

MODEL-SPECIFIC FEATURES

Feature	RP-6120D (Desktop)	RP-6120P (Portable)	RP-6140 (Rackmount)
Channels/Bandwidth [1]	2 @ 40 MHz each	2 @ 40 MHz each	2 @ 80 MHz each 4 @ 40 MHz each
Recording Capacity [2] Example (1 ch.)	Up to 10 hrs @ 20 MHz Up to 5 hrs @ 40 MHz	Up to 10 hrs @ 20 MHz Up to 5 hrs @ 40 MHz	Up to 20 hrs @ 40 MHz Up to 10 hrs @ 80 MHz
Enhanced Noise Figure	No	No	1.5 dB
Bias-T (to Power Active GNSS Antenna)	No	One Bias-T 100 mA @ 5 V	One per Channel 100 mA @ 5 V
RF Box Dimensions/Weight	X300 kit + desktop	Portable case: 14” (L) x 22” (W) x 9.25 (H) ~35-40 lbs	17” (L) x 17” (W) x 3.5” (H) ~25 lbs
Power	AC 110/220 V	AC 110/220 V or 12 V vehicle Internal battery: ~40 minutes	AC 110/220 V
Server/Computer	Desktop	Laptop	Rackmount Server 2U
DriveView Support (Camera + GPS Position Logging)	Contact Averna	Optional	Contact Averna
Storage Capacity	4 TB	8 TB	16 TB

[1] Other channel/bandwidth configurations available.

[2] Contact Averna for other disk configurations.

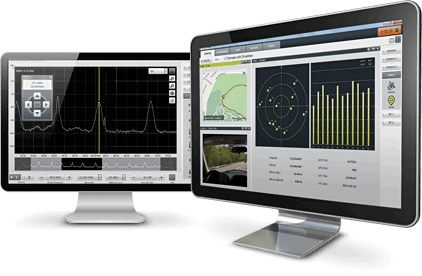

适用于 RP-6100 的 RF STUDIO™ 信号分析软件

主要特点

强大的射频记录和回放软件，用于捕获真实世界的射频频谱，包括 GNSS 位置数据、无线电、视频和连接;LabVIEW 插件支持

噪声系数、频谱、功率、直方图视图、DriveView 模块;适用于 Averna 的 RP-6100

需要一个强大的解决方案来加速您的 RF 工作？

如果您正在对 RF 接收器进行传统的现场测试，您就会知道这是多么耗时和昂贵。环境条件、卫星位置、太阳事件和一般干扰会产生巨大的变量，几乎不可能重现。这扩展了接收机验证和测试时间框架。

使用 Averna 多通道射频记录仪上的 RF Studio，您可以捕获数小时的真实射频，以准确、一致地验证实验室中的接收器设计更改，从而加快产品开发和测试进度，同时节省高成本和重复前往现场的不便。

使用 RF Studio 构建完整的信号库

使用内置的信号模板或创建自己的信号模板以进行快速设置和录制。使用噪声系数功能，您可以记录微弱的信号并优化增益，使用频谱、功率和直方图视图，您可以查看和分析所有捕获的射频信号，而 DriveView™ 模块则提供记录的完整视觉和上下文记录。
