6938A 5031MHz至5090.7MHz地面微波着陆信号模拟器|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

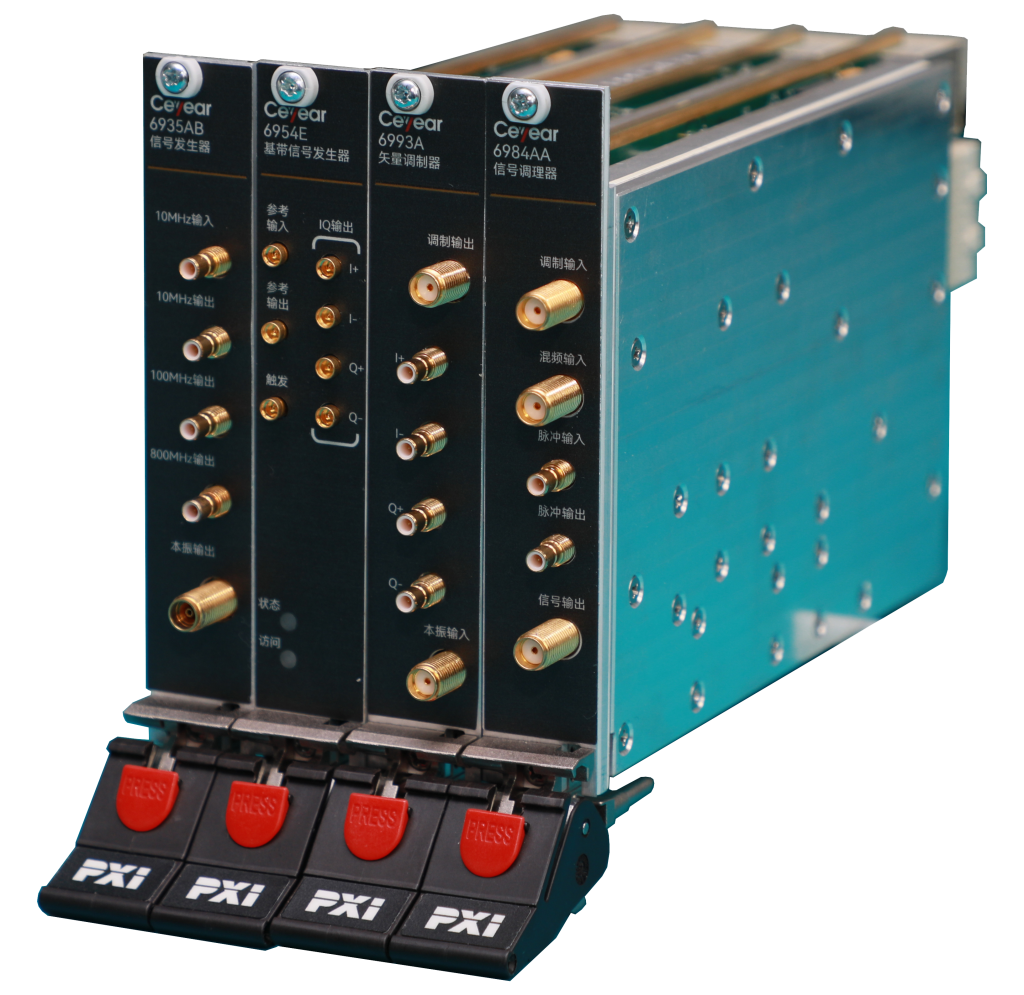

6938A 地面微波着陆信号模拟器能够模拟输出微波着陆地面台站向空中发播的各种角引导信号、数据字信号、多路径干扰信号，具有完整的主路径和多路径模拟功能，可模拟所有的基本数据字和辅助数据字；性能指标方面具有非常出色的角度精度。6938A 地面微波着陆信号模拟器硬件基于3U 4槽PXIe结构的矢量信号发生器，软件采用动态重构的方式实现，具有体积小、重量轻、形式灵活等特点，适合搭配不同功能的PXIe模块进行综合测试集成。
地面微波着陆信号模拟器是微波着陆机载接收机在研制、生产和维修过程中必不可少的一种专用测试设备，可用于对微波着陆机载接收机进行定性和定量测试，也可用于无线电导航设备综合测试系统集成。
主要特点
频率覆盖范围：5031 MHz～5090.7MHz
方位角范围：-62°~62°
高速方位范围：-42°~42°
俯仰角范围：-1.5°~29.5°
角度精度：±0.01°
完整的主路径模拟：DPSK调制，方位（AZ）、高速率方位（HiAZ）、仰角（EL）模拟
模拟所有的基本数据字和辅助数据字
完整的多路径（MP）模拟
支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
功能特点

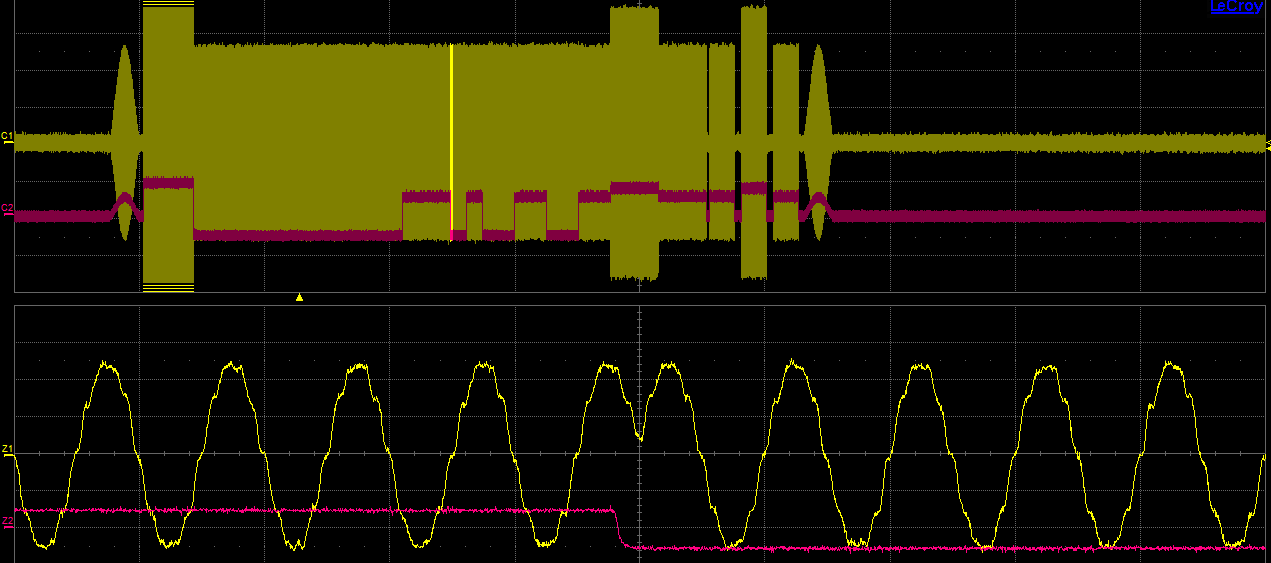

完整的主路径模拟-DPSK调制

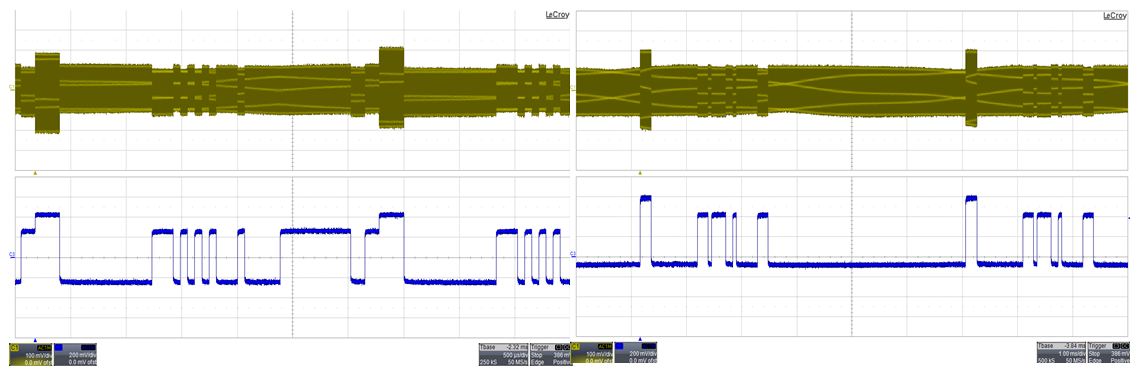

完整的主路径模拟-方位和高速方位的信号波形
模拟所有的基本数据字和辅助数据字

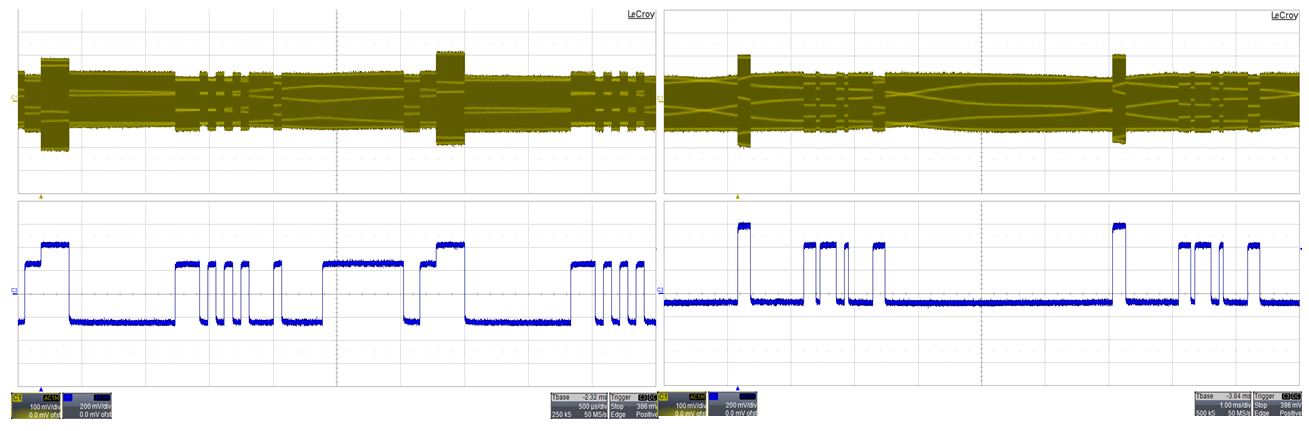

基本数据字和辅助数据字波形
完整的多路径模拟

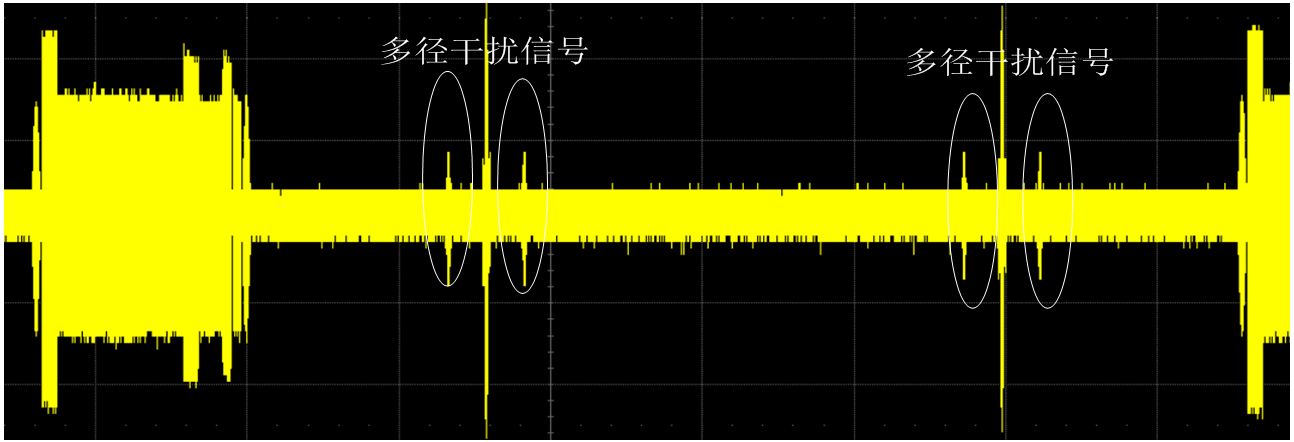

多经干扰信号
型号 | 6938A |
频率范围 | 5031MHz~5090.7MHz |
频率稳定度 | ±1.0ppm |
波道号 | 200个（500~699） |
波道间隔 | 300 kHz |
输出功率范围 | -117dBm~-17dBm |
输出功率准确度 | ±2.0dB |
方位角参数 | -62°~62°，精度±0.005°（典型值） |
高速方位参数 | -42°~42°，精度±0.005°（典型值） |
反方位参数 | -42°~42°，精度±0.005°（典型值） |
俯仰角参数 | -1.5°~29.5°，精度±0.005°（典型值） |
波束宽度 | 0.5°，1°，2°，3°，4°，5°（±10%）（在-3dB点测量） |
波束电平 | 相对于前导电平在-3~13dB间可调，步进量为1dB |
数据字 | 支持基本数据字1~6和辅助数据字AD1~AD4 |
结构形式 | 3U，4槽PXIe模块 |
外形尺寸 | 宽×高×深：（81.4±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm |
重量 | ≤2.0kg |
工作温度 | 0℃～+50℃ |
贮存温度 | -40℃～+70℃ |
供电方式 | PXIe机箱供电 |
功耗 | ≤80W |
测试端口 | 信号输出：SMA（阴） |
其他接口 | 10MHz输入：SMB（阳） 10MHz输出：SMB（阳） 100MHz输出：SMB（阳） 800MHz输出：SMB（阳） 本振输出：SMA（阴） 参考输入：MMPX（阴） 参考输出：MMPX（阴） 触发：MMPX（阴） IQ输出（4个）：MMPX（阴） 调制输出：SMA（阴） 本振输入：SMA（阴） IQ输入（4个）：SMB（阳） 调制输入：SMA（阴） 混频输入：SMA（阴） 脉冲输入：SMB（阳） 脉冲输出：SMB（阳） |
