6935DE 250kHz至20/50GHz PXI信号发生器|思仪 (在产)

频率范围宽：250kHz～20GHz/50GHz（6935DE-H01选件，典型值1可扩展至54GHz）

频率分辨力高：0.001Hz

频率转换时间快：≤1ms

体积小：主机为3U 3槽PXIe模块

参考价格：

厂家：思仪|中电科思仪科技股份有限公司（收录64个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

6935DE信号发生器提供频率范围250kHz～20GHz/50GHz（6935DE-H01选件，典型值1可扩展至54GHz）的高纯与超低相噪的本振信号，频率转换时间小于1ms，单边带相位噪声优于-114dBc/Hz@10kHz频偏（载波10GHz，典型值1），可达到台式仪器级别的频谱纯度。

6935DE信号发生器采用3U PXIe结构形式，体积小、重量轻，便于组建PXI/PXIe测试系统，具有很大的灵活性和可扩展性。该产品输出信号频率范围宽、相位噪声低、频率分辨力高，优异的性能使其可适用于通信以及导航设备等众多领域产品的研发、生产、检测与维护中，可有效降低测试成本并提高测试效率。

主要特点

频率范围宽：250kHz～20GHz/50GHz（6935DE-H01选件，典型值1可扩展至54GHz）
频率分辨力高：0.001Hz
频率转换时间快：≤1ms
体积小：主机为3U 3槽PXIe模块

功能特点

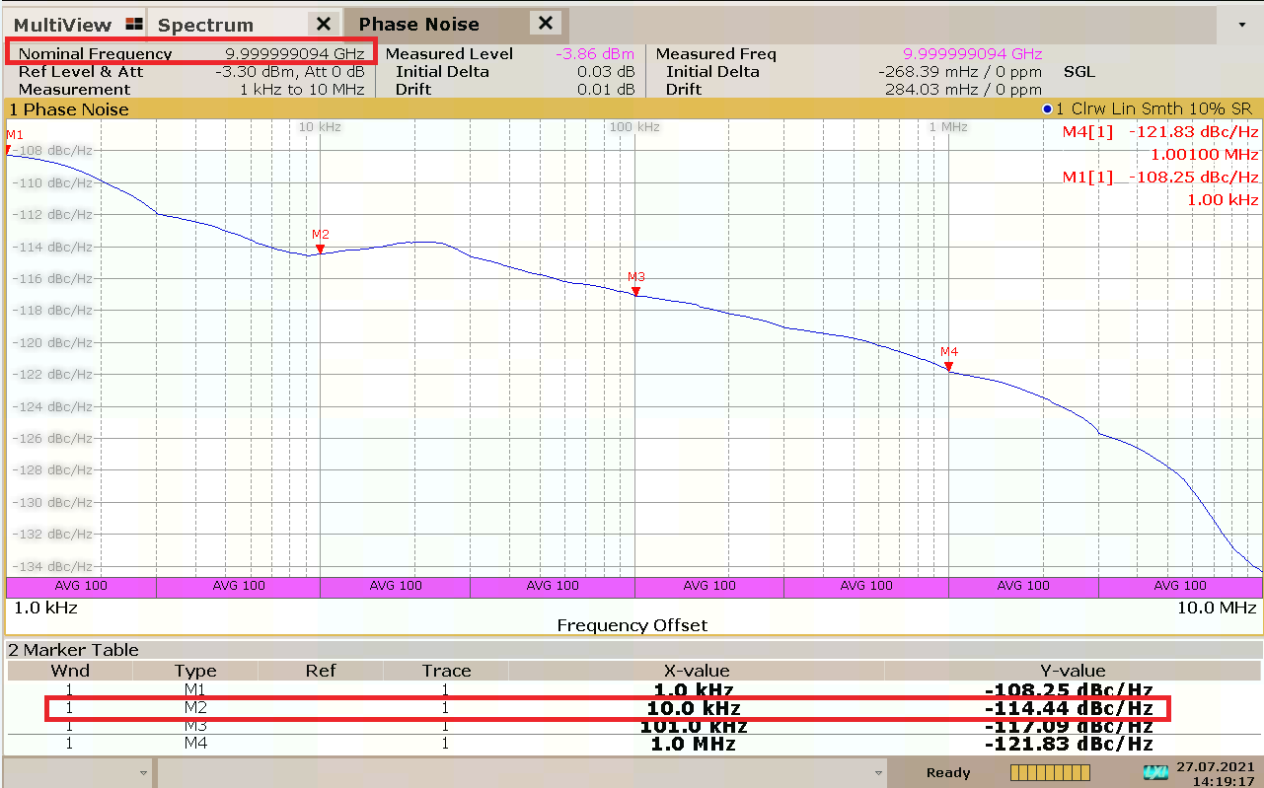

优异的相位噪声指标
6935DE信号发生器单边带相位噪声优于-114dBc/Hz@10kHz（载波10GHz，典型值1），能够满足大部分应用场景的测试需求。

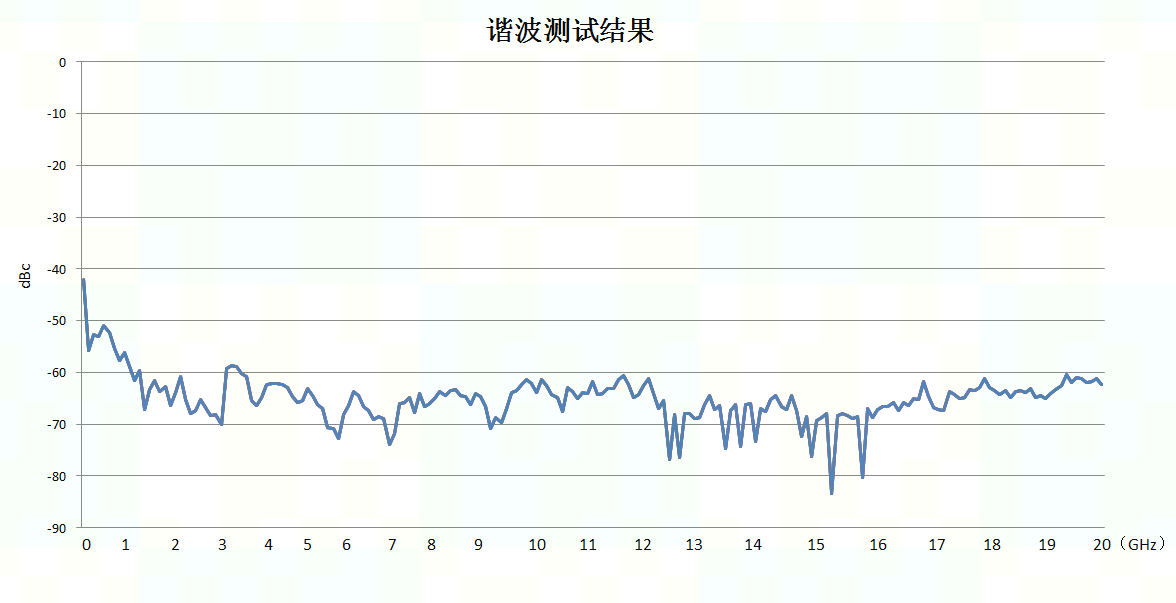

谐波抑制较好
6935DE信号发生器在输出0dBm功率时，谐波指标能达到≤-35dBc（典型值1）。

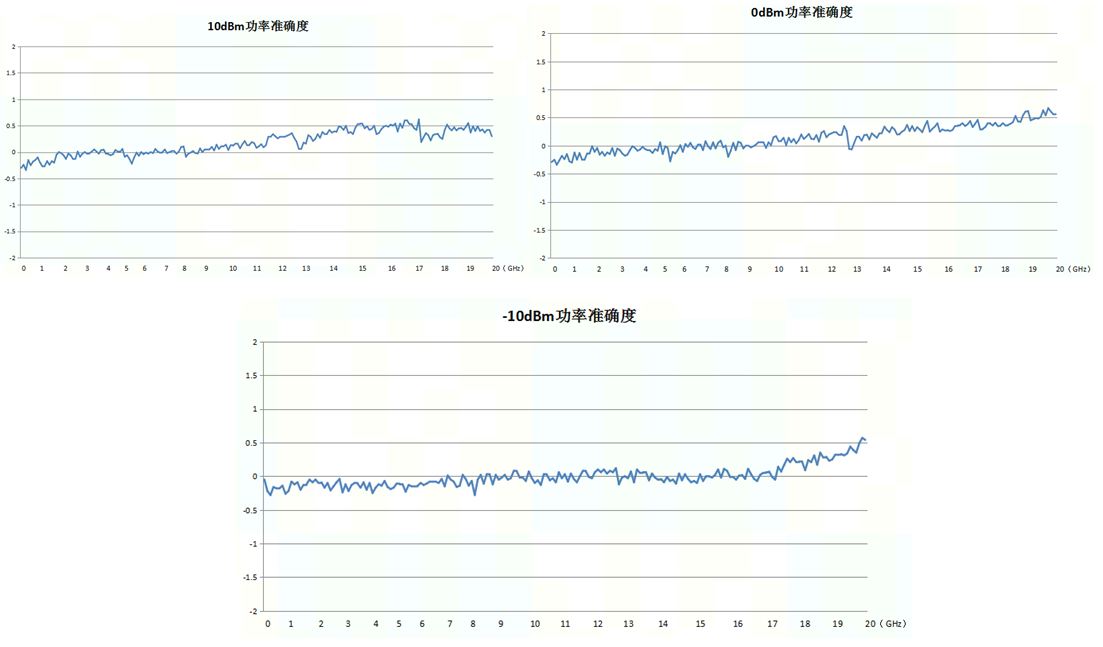

精准的幅度特性
6935DE信号发生器能够输出-10dBm～10dBm幅度范围的微波信号，输出信号精度高，稳定性好，可以为自动化测试系统提供有力支撑。

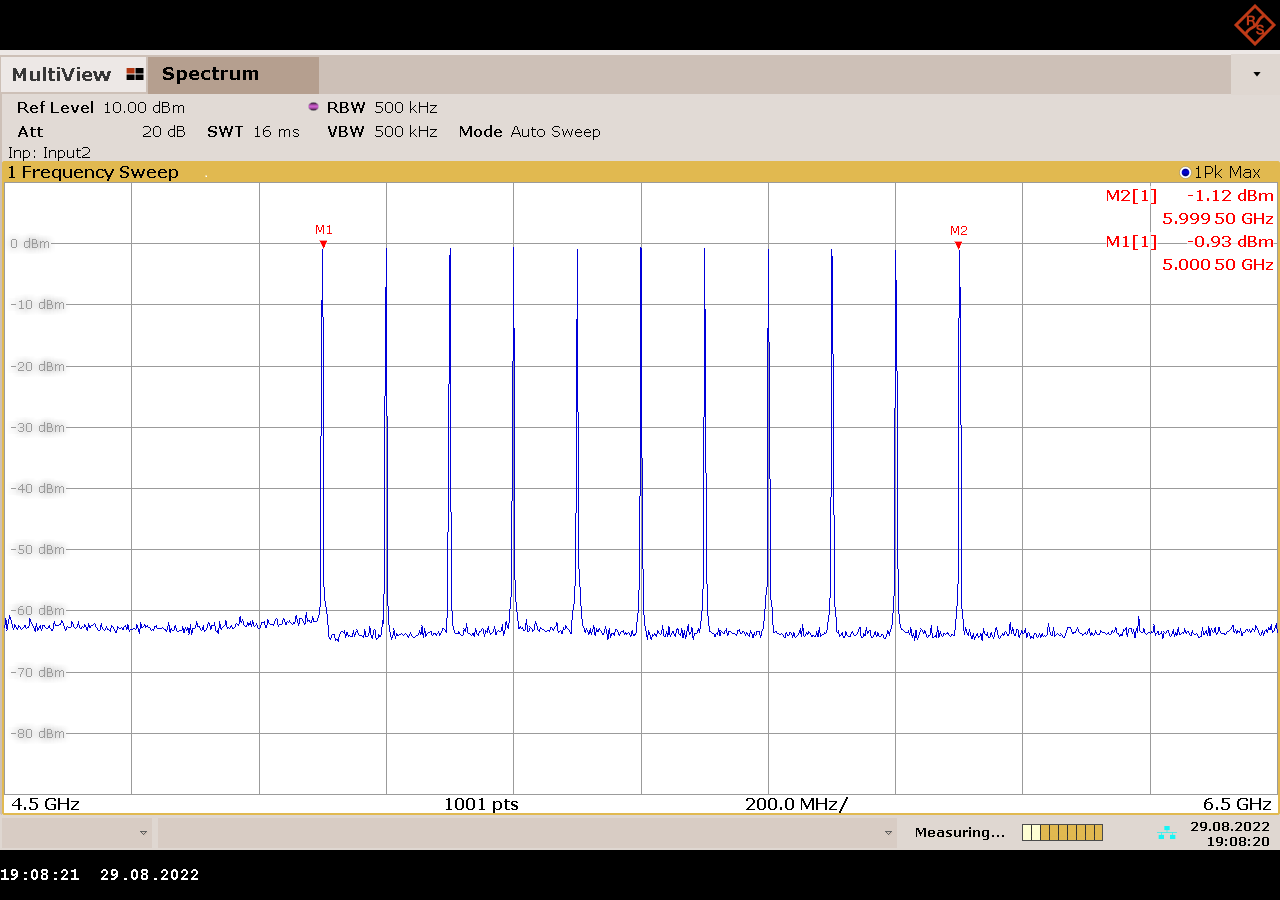

扫描功能
6935DE信号发生器支持输出信号的扫描功能，用户可以自己定义需要的测试序列，操作方便简洁，能够有效提高测试效率。
脉冲功能
6935DE信号发生器支持外部脉冲信号输入，用户可以将自己需要的脉冲信号输入6935DE信号发生器中，加载到载波上，操作方便简洁。
注1：以典型值方式给出的补充特性，仅供用户参考，不作考核。

关键词:

型号	6935DE
频率范围	主机和主机加6984DA信号调理器选件：250kHz～20GHz 主机加6935DE-H01选件：250kHz～50GHz（典型值1可扩展至54GHz）
频率分辨力	0.001Hz
频率转换时间	≤1ms
频率准确度	±1.0×10-7
参考输出	10MHz参考输出功率：+5dBm±2dB
参考输出	100MHz参考输出功率：+5dBm±2dB
外部参考输入	外部参考输入频率：1MHz～20MHz（1MHz步进）
外部参考输入	外部参考输入功率：-10dBm～10dBm
单边带相位噪声 @10kHz（载波10GHz）	≤-114dBc/Hz，典型值1
谐波（输出电平：0dBm）	≤-20dBc（250kHz～250MHz） ≤-25dBc（250MHz～1GHz） ≤-30dBc（1GHz～2GHz） ≤-35dBc（2GHz～12GHz） ≤-40dBc（12GHz～20GHz）
非谐波杂散（输出电平：5dBm）	≤-50dBc（250kHz～8GHz） ≤-52dBc（8GHz～10GHz） ≤-55dBc（10GHz～18GHz） ≤-45dBc（18GHz～50GHz） ≤-45dBc（50GHz～54GHz），典型值1
功率范围	主机：-10dBm～+10dBm
	主机加6984DA信号调理器选件：-110dBm～+18dBm，典型值1
	主机加6935DE-H01选件：-110dBm～+10dBm，典型值1
功率准确度	主机：±2dB
	主机加6984DA信号调理器选件： ±1dB（-20dBm～10dBm），典型值1 ±2dB（-90dBm～-20dBm）。
	主机加6935DE-H01选件：±2dB，典型值1
功率转换时间	主机：≤4ms
	主机加6984DA信号调理器选件（开环功率转换时间）：≤10ms
	主机加6935DE-H01选件：≤10ms，典型值1
外部脉冲调制	调制频率：DC～10MHz
	最小脉冲宽度：≤50ns
	脉冲调制开关比：≥55dB，典型值1
	脉冲调制上升下降时间：≤15ns

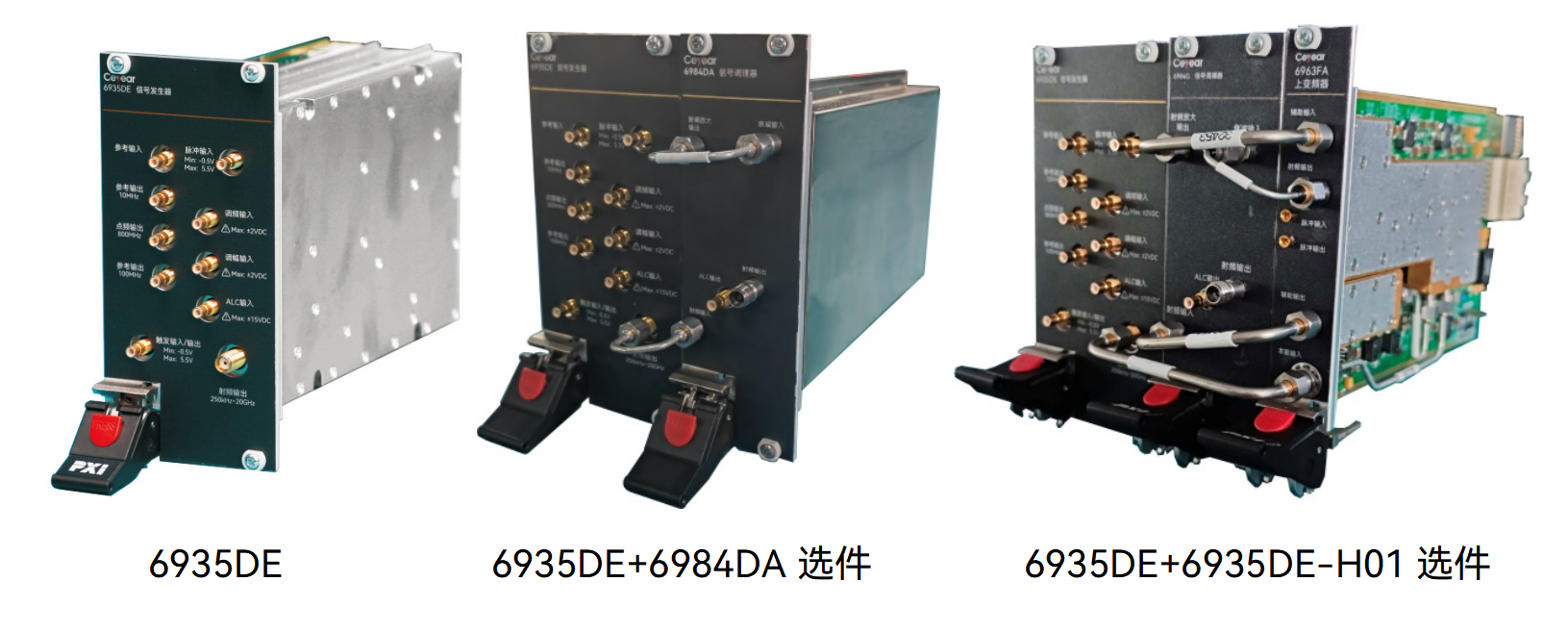

结构形式	主机：3U，3槽PXIe模块
	主机加6984DA信号调理器选件：3U，5槽PXIe模块
	主机加6935DE-H01选件：3U，6槽PXIe模块
外形尺寸	主机：宽×高×深：（61.1±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm
	主机加6984DA信号调理器选件：宽×高×深：（101.7±2.0）mm×（130.5±2.0）mm×（211.0±2.0）mm
	主机加6935DE-H01选件：宽×高×深：（122.0±2.0）mm×（130.5±2.0）mm×（211.0±2.0）mm
重量	主机：≤1.3kg
	主机加6984DA信号调理器选件：≤2.3kg
	主机加6935DE-H01选件：≤4.0kg
工作温度	0℃~+50℃
贮存温度	-40℃~+70℃
供电方式	PXIe机箱供电
功耗	主机：≤45W
	主机加6984DA信号调理器选件：≤70W
	主机加6935DE-H01选件：≤100W
测试端口	主机：射频输出：SMA（阴）
	主机加6984DA信号调理器选件：射频输出：3.5mm（阴）
	主机加6935DE-H01选件：射频输出：2.4mm（阴）
其他接口	参考输入：SMB（阳） 10MHz参考输出：SMB（阳） 800MHz点频输出：SMB（阳） 100MHz参考输出：SMB（阳）触发输入/输出：SMB（阳）脉冲输入：SMB（阳）调频输入：SMB（阳）调幅输入：SMB（阳） ALC输入：SMB（阳） ALC输出端口：SMB（阳）（6984DA信号调理器选件）脉冲输入端口：MMPX（阴）（6935DE-H01选件）脉冲输出端口：MMPX（阴）（6935DE-H01选件）

编号	名称	描述
6935DE-001	用户手册中文版	关于仪器的使用说明。
6935DE-002	程控手册中文版	关于仪器的程控说明。
6935DE-S01	内部脉冲调制	增加内部脉冲调制功能。
6984DA	信号调理器	输出功率范围扩展至-110dBm～+18dBm。
6935DE-H01	扩频扩幅选件	输出最高频率扩展至54GHz，输出功率范围扩展至-110dBm～+10dBm。
6935DE-JL	计量服务	计量校准服务，提供计量报告。
6935DE-EWT1	保修期以外延长保修1年	保修期以外延长保修1年。
7011L	18槽PXIe机箱	购买该选件需另外购买7020D选件。
7011D	8槽便携式PXIe机箱	购买该选件需另外购买7020D选件。
7020D	PXIe零槽	购买该选件需另外购买7011L或7011D选件。
PXIe-4318C-H	机箱	购买该选件需另外购买PXIe-3882选件。
PXIe-3882	控制模块	购买该选件需另外购买PXIe-4318C-H选件。

编号	名称	描述	选配
	软件光盘
	产品合格证
	用户手册
