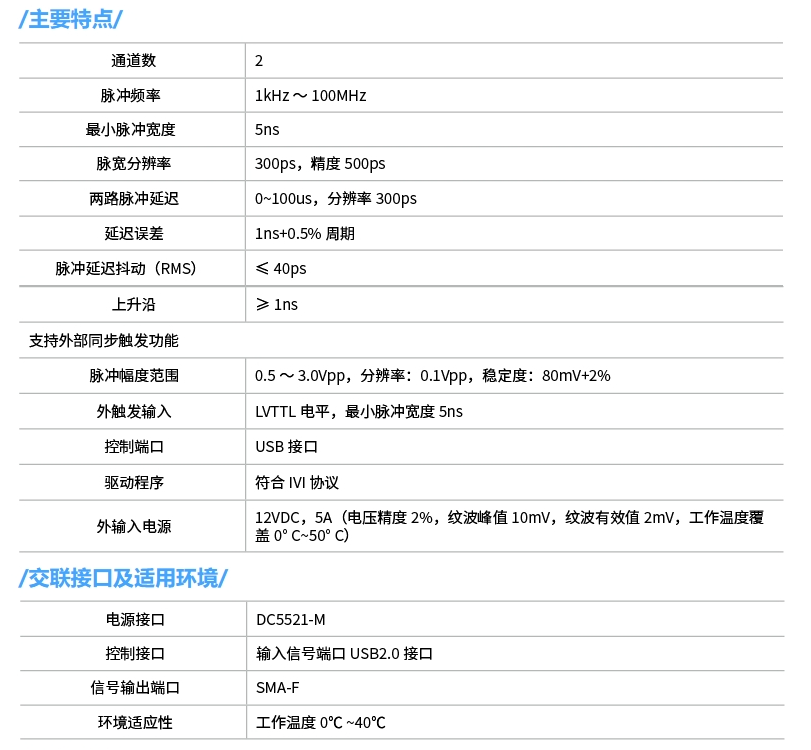

PPM1002脉冲信号发生器至多提供2个高精度脉冲信号输出通道，频率范围覆盖1kHz~100MHz。两个输出通道具备宽范围高分辨力的可调脉宽与时延，最大输出幅度3.0Vpp，方便配置与系统集成，能够适应不同场合的测试需求。
为满足不同的应用需求，PPM1002提供两种结构类型：便携式脉冲信号发生器和脉冲信号发生模块；两种类型均基于USB2.0进行通信。

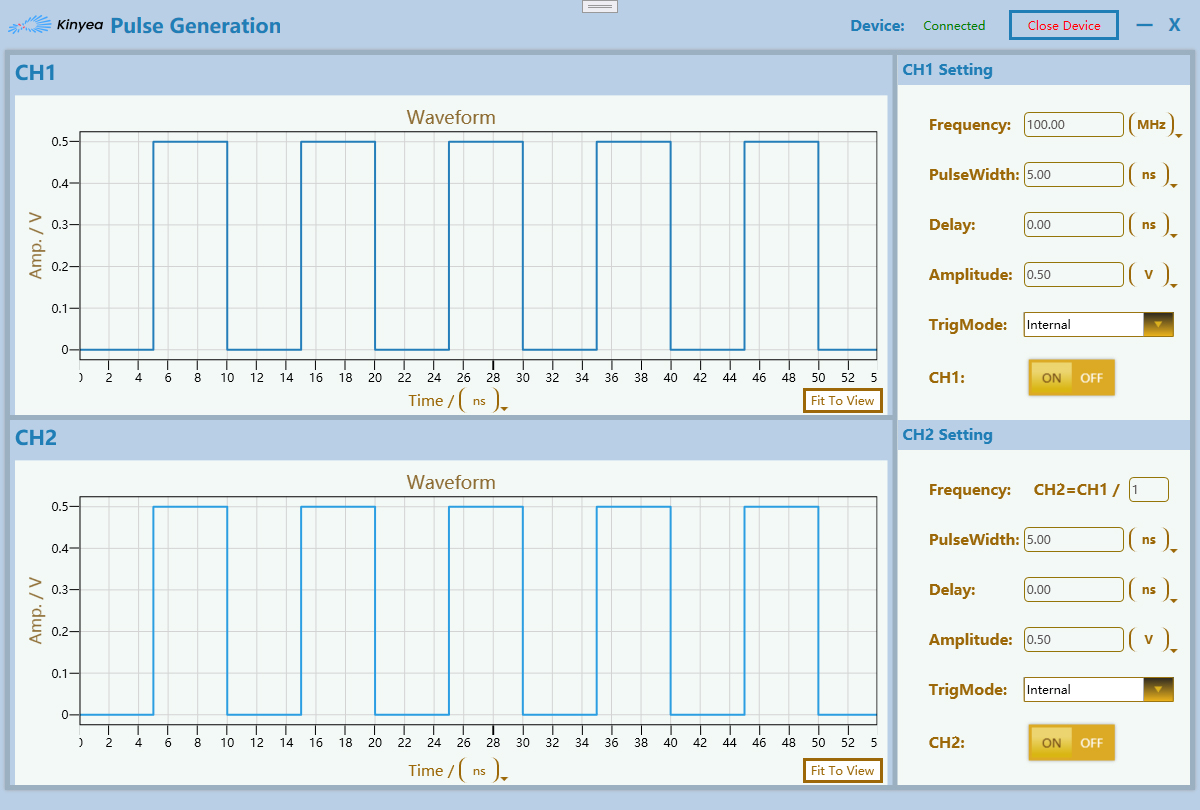

PPM1002配备符合IVI协议的驱动程序，用户可通过简洁易用的API函数在任意应用开发中调用；同时，便携式脉冲信号发生器还提供标准软件以便直接使用。
典型应用/
多通道触发同步应用
ATE应用
半导体器件测试
/原理框图/

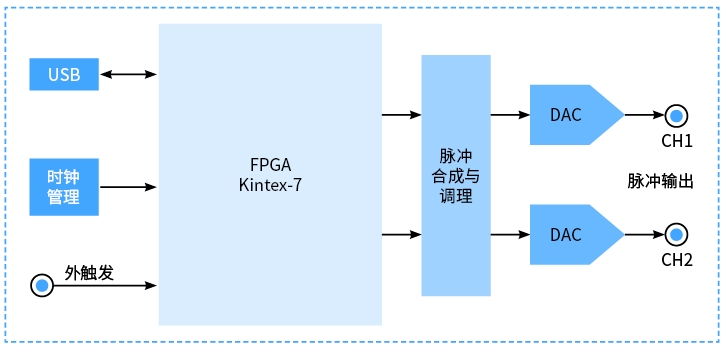

PPM1002包含2个模拟脉冲输出和一个外触发输入，一片Kintex 7 FPGA和主机接口。
/信号输出/

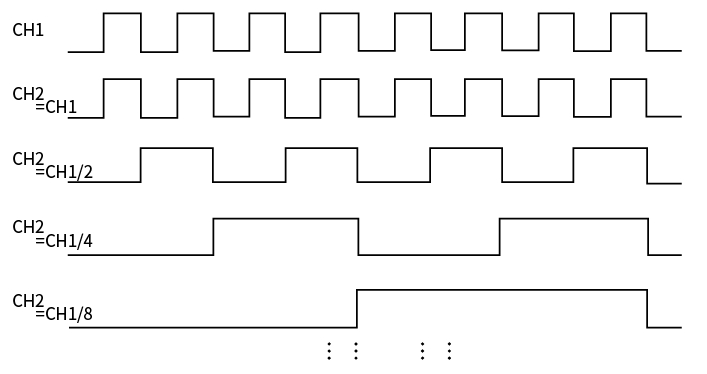

PPM1002支持双通道脉冲信号输出，其中CH2通道频率既可以与CH1相同，也可以配置成CH1通道频率的整数倍分频，分频系数为2~100。
