中星联华 · SinoLink
SLSW-0R1-15R0 高速开关
100MHz至15GHz · 隔离度典型值45dB · 插损≤4.5dB · 开关上升沿/最小脉宽≤10ns

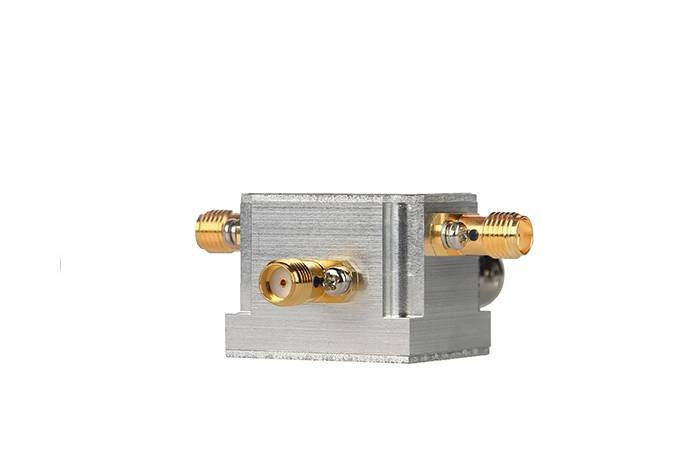

产品简介
SLSW-0R1-15R0 是一款高速开关，SMA-K 接头输入输出，频率覆盖 100MHz～15GHz，隔离度典型值 45dB；插损 ≤4.5dB；单电源 +5V，低电流（≤20mA），高速响应，视频泄漏 ≤40mV，适合于高速 RF 脉冲调制应用。

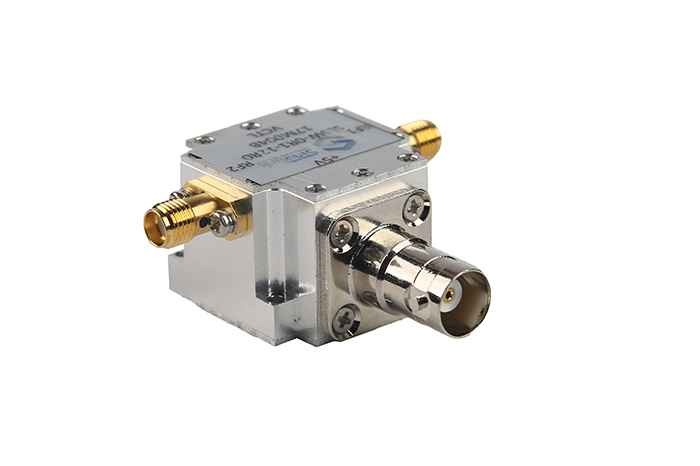

该开关采用高电平导通的电平控制方式（+2V～+5V 导通，0V～0.5V 截至），射频输入输出为 SMA-K 接头，电源为 BNC/SMA 接头，控制为 SMA-K 接头，模块尺寸仅 28mm×28mm×22mm，便于集成到高速射频脉冲调制链路中。
厂商同时给出了导通状态、隔离状态下的插损及驻波比测试数据，以及开关速度、上升沿时间、导通延时、关断延时与视频泄露的实测曲线，多只模块重复测量结果基本一致。
核心参数
• 输出频率：100MHz～15000MHz
• 插入损耗：≤4.5dB
• 开关隔离：≥40dB（隔离度典型值 45dB）

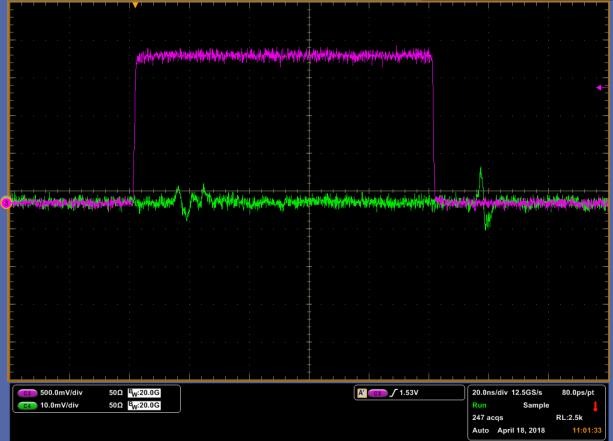

图：SLSW 隔离度测试结果
• 驻波比：≤2.0

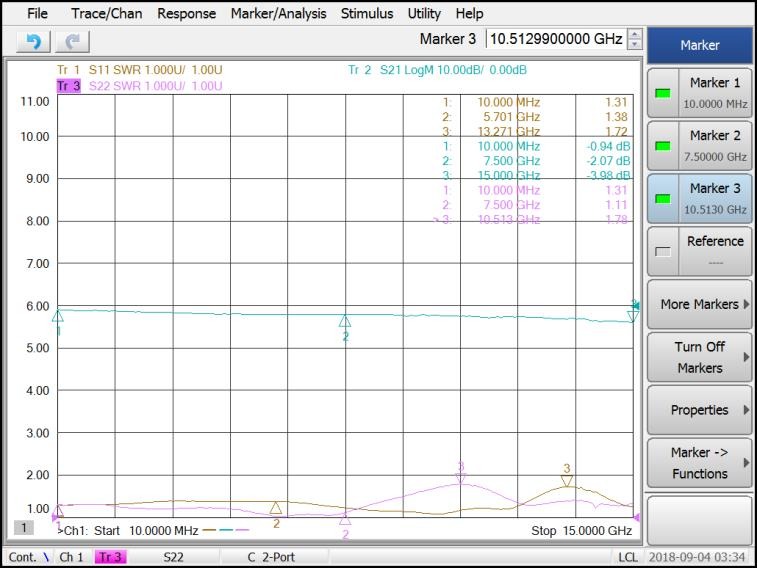

图：SLSW-0R1-15R0 开关导通状态驻波测试结果
• 开关上升沿时间：≤10nS
• 最小脉宽：≤10nS
• 视频泄漏：≤40mV
• 输入 P-1：20dBm
• 最大输入功率：≤30dBm
• 接头 射频 SMA-K
• 电源 BNC/SMA
• 控制 SMA-K
• 电源：+5V，低电流（≤20mA）
• 控制电平
高电平导通（+2V～+5V）
低电平截至（0V～0.5V）
• 尺寸：28mm×28mm×22mm

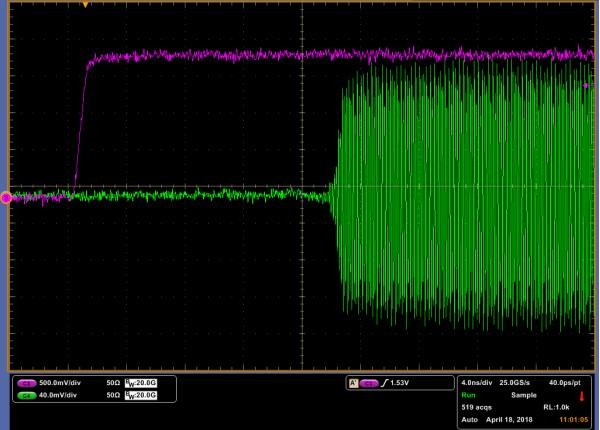

图：SLSW 导通眼图
产品特性
射频特性
• 输出频率覆盖 100MHz～15000MHz，采用 SMA-K 接头输入输出
• 插入损耗 ≤4.5dB
• 开关隔离 ≥40dB（隔离度典型值 45dB）
• 驻波比 ≤2.0
• 输入 P-1 为 20dBm
• 视频泄漏 ≤40mV，适合于高速 RF 脉冲调制应用
开关速度
• 开关上升沿时间：≤10nS
• 最小脉宽：≤10nS
• 高速响应，支持脉冲调制信号的快速通断
供电与控制
• 单电源 +5V，低电流（≤20mA）
• 控制电平
高电平导通（+2V～+5V）
低电平截至（0V～0.5V）
• 接头 射频 SMA-K
• 电源 BNC/SMA
• 控制 SMA-K
结构与实测验证
• 尺寸：28mm×28mm×22mm
• 厂商提供导通状态与隔离状态下的插损及驻波比测试数据（矢量网络分析仪，起始频率 10MHz、截止频率 15GHz、输出功率 -15dBm）
• 厂商提供开关速度及上升沿时间测试、导通延时与关断延时测试、视频泄露测试曲线
• 重复实验：将多个模块进行测量，测量结果基本一致
典型应用
• 基站基础设施
• 光纤和宽带电信
• 微波无线电和 VSAT
• 雷达和 ECM
• 测试仪器仪表
型号与配置
• SLSW-0R1-15R0 高速开关：100MHz～15GHz，SMA-K 输入输出
• 控制方式：高电平导通（+2V～+5V），低电平截至（0V～0.5V）
• 供电：单电源 +5V，电流 ≤20mA
• 尺寸：28mm×28mm×22mm
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SLSW-0R1-15R0 高速开关 详细指标页。
onetest仪器资源库 · 中星联华 SLSW-0R1-15R0 高速开关
中星联华 · SinoLink
SLSW-0R1-15R0 高速开关 · 详细指标
100MHz至15GHz · 隔离度45dB（typ）· 完整技术指标
产品简介
本页按厂商官方资料《SLSW-0R1-15R0 高速开关》使用手册收录完整技术指标、测试数据说明与注意事项。
厂商同时给出插损及驻波比、开关速度及上升沿时间、视频泄露的测试条件与实测结论，本页在「测试数据说明」小节中列出。
技术指标
技术指标
• 输出频率：100MHz～15000MHz
• 插入损耗：≤4.5dB
• 开关隔离：≥40dB（隔离度典型值 45dB）
• 驻波比：≤2.0
• 开关上升沿时间：≤10nS
• 最小脉宽：≤10nS
• 视频泄漏：≤40mV
• 输入 P-1：20dBm
• 接头 射频 SMA-K
• 电源 BNC/SMA
• 控制 SMA-K
• 电源：+5V，低电流（≤20mA）
• 控制
高电平导通（+2V～+5V）
低电平截至（0V～0.5V）
• 尺寸：28mm×28mm×22mm
测试数据说明
• 插损及驻波比测试
将矢量网络分析仪起始频率设置为 10MHz
截止频率设置为 15GHz
输出功率设置为 -15dBm，使用标准校准件校准后进行驻波测试
• 导通状态测试 RFin 接矢网 Port1、RFout 接矢网 Port2
• VDC 加 +5V、GND 接地、VCTL 加高电平，开关导通
• 隔离状态测试 RFin 接矢网 Port1、RFout 接矢网 Port2
• VDC 加 +5V、GND 接地、VCTL 加低电平
• 开关速度及上升沿时间测试：RFin 接信号源、RFout 接实时频谱仪，VDC 加 +5V、GND 接地、VCTL 加脉冲调制信号
• 导通／关断延时测试：RFin 接信号源、RFout 接示波器，VCTL 加脉冲信号（AWG 提供），示波器触发信号由 AWG 提供
• 重复实验：将多个模块进行测量，测量结果基本一致
注意事项
• 最大输入功率：≤30dBm
本页技术指标整理自厂商官方资料《SLSW-0R1-15R0 高速开关》使用手册，实际配置以厂商最新规格书为准。
