Pendulum CNT-104S高性能多通道频率分析仪可以对信号的频率和时间间隔进行多通道并行超高性能分析，在台式仪表中这是一个革命性的新概念。您可以在大的图形显示屏幕上同时利用4个输入通道对信号进行频率、相位或时间的跟踪测量。CNT-104S高性能频率分析仪具有无间隙测量功能，时间分辨率<7ps，频率分辨率可以高达13位/秒，并且测量速度最高可以达到20M测量/秒。CNT-104S具有最好的测试性能指标，可以取代目前市场上任何现有的频率计数器/分析仪。

超级高性能：4通道、超高测量速度和7ps分辨率

超高单次分辨率可以更好地在测试中对于设计进行深入了解，更快地在时钟之间进行相位比较，更准确的进行校准，并且可以捕捉非常小的时间/相位的变化。可以利用7 ps分辨率/时间戳对4路并行信号进行跟踪和比较，每个通道的采样速度可以达到50 ns。

无间隙/零死区时间计数功能可提供背靠背测量，即使是非常长的测量也不会丢失信号的任何周期。CNT-104S也是一款高性能调制域分析仪（MDA）。得益于对于4路并行信号最高达20M测量/秒的测量速度，可以实时捕捉非常快的频率或相位/时间的变化。CNT-104S具有独特的4通道设计，外加可选的RF输入选件。所有通道都可以对输入信号进行并行、独立和无间隙的时间戳，这样可以执行以前需要多台仪器才能完成的新的测量，比如4个原子钟之间相位比较不再需要转换开关，以及物理研究中飞行时间测量中多站点的时间间隔测量（1次启动和3次停止）。

操作方便易用– 彩色触摸屏和直观的菜单

CNT-104S带有大型彩色触摸屏，并且菜单直观，可以让您通过简单的手指点击屏幕进行设置；或者您可以通过前面板USB端口连接无线鼠标，然后通过鼠标在屏幕上进行设置；或者您也可以连接网络服务器，通过网络在大的PC显示屏上进行设置和操控CNT-104S。同时AUTO SET也可以帮助您对每个测量功能进行设置。您甚至不需要靠近仪器，通过以太网连接到CNT-104S，可以查看前面板，并通过单击几下鼠标来控制测量和读取结果。当将频率源调整到设定的限制值时，图形显示屏会给出快速准确的可视校准指示。

您可以平移和放大图形显示，以查看测量点并用光标读数。您也可以平滑测量信号，以去除过多噪声影响来观察信号趋势。

新型CNT-104S多通道频率分析仪的性能优于市场上目前所有台式频率计数器和时间间隔分析仪。

在生产测试中节约成本

4 通道设计可实现 4 路并行频率同时测量，所以1个CNT-104S可以取代之前测试系统中的4个频率计数器，显著降低测试仪器的成本。

使用Option 22/05 机架安装套件选件，您可以在 19 英寸机柜2U 高的空间中并排安装两台CNT-104S，相当于同时拥有 8 个独立的频率计数器。您可以选择通过以太网、WLAN* 或者USB**接口与 PC机/笔记本电脑/平板电脑或者测试系统的控制器相连接。CNT-104S具有高达170k测量/s的Block模式总线测量速度，和现有测试系统相比，显著缩短测试时间并节约成本。

* 需要外部 USB WiFi 适配器

** 以后可用，早期购买设备将来通过软件升级来具备USB接口的完整软件功能

完全灵活的远程控制

CNT-104S标配Gbit以太网接口，用于远程控制和数据传输。在前面板USB端口中接入无线WiFi适配器，可以将CNT-104S连接到本地无线网络。USB 2.0通信接口硬件功能是完好的，将来通过免费软件升级，可以获得更高的完整软件功能。您可以通过网络从实验室工作台或者世界任何地方访问和控制仪器。

非常灵活的配置

CNT-104S 可以根据您对性能或者预算的要求来进行灵活配置。您可以增加额外通道 C选件，用于射频频率的信号测量。通道C频率范围扩展到3 GHz或者10 GHz是基本的硬件选件，（购买10 GHz 通道C硬件选件之后，将来可以通过购买软件在本地升级频率范围到 15、20 或者 24 GHz ）。 CNT-104S内置TCXO时基参考，并有 2个 OCXO的时基选件可供客户选择。同时CNT-104S具有0.5 Hz 至 100 MHz频率范围的脉冲发生器以及TIE 测量功能的选件，这两个选件客户也都可以通过购买软件的方式在本地升级激活选件功能。

易于理解的图形显示

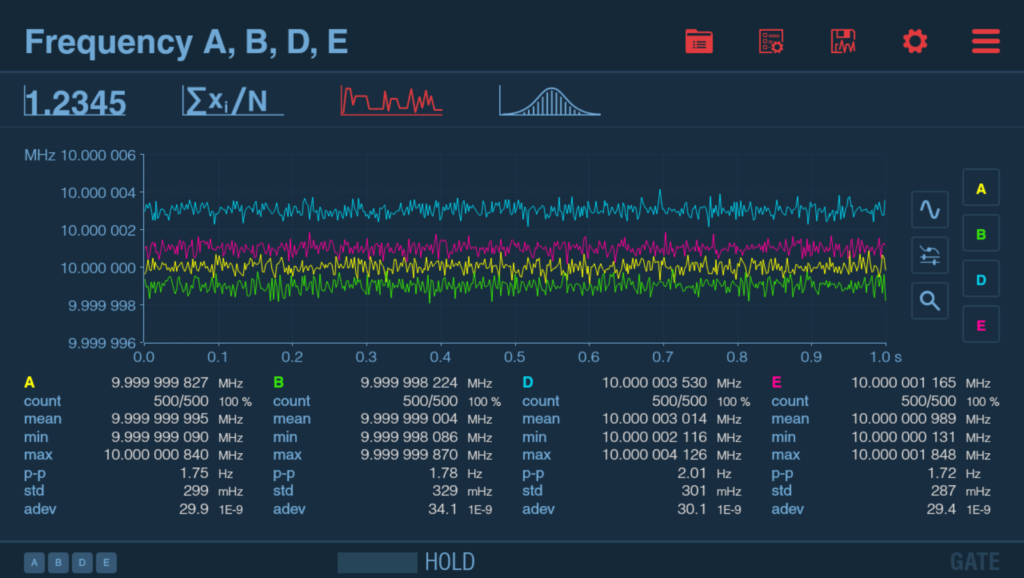

CNT-104S 的特点之一就是图形显示及其面向菜单的设置功能。非专家操作人员也可以轻松进行正确设置，而不会有代价高昂的错误风险。在信号的多参数显示中给出很多有价值信息，而无需其他仪器（如DVM和示波器）便可进行快速信号验证。测量值可以以数字和图形的形式表示，测量结果（分布、趋势等）的图形显示可以更好地理解信号抖动的性质，不论对于慢速漂移的信号还是快速调制的信号，都为您提供了更好理解信号变化与时间的关系的视图。信号的测量数据可以以“数字”、“统计”、“分布”或者“时间轴线视图”等不同的显示方式来查看，而且同一测量数据在不同的显示方式之间可以非常容易的定位和切换。

调制域分析

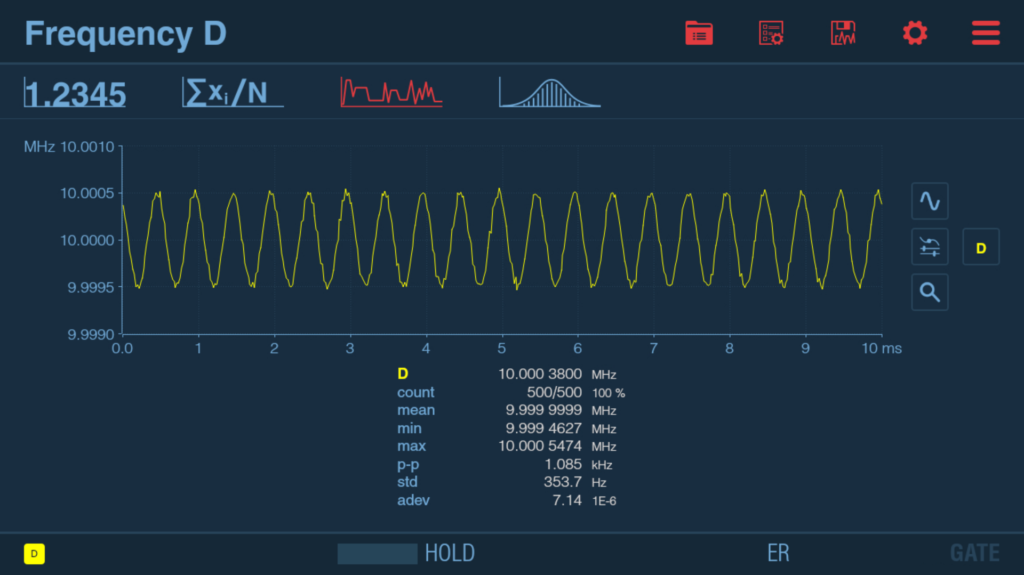

CNT-104S 具有内置调制域分析功能，可以在 1 到 4 个输入通道上显示信号频率随时间的变化。得益于高分辨率和每个通道中单个样本之间低至 50 ns 的高测量速度，您可以跟踪和验证很多信号特性，例如：

FM, FSK, BPSK, PWM, PPM 以及其他时间，相位或时间调制方式等;
频率扫描
频率瞬变
振荡器，VCO和PLL的频率建立
频率合成器切换
频率信号不稳定度包括抖动
频率捷变频跳频通信
