● 适用工作频率范围为700MHz-12GHz;●在700MHz到12GHz工作频率范围内射频隔离度大于70dB；●该射频屏蔽箱是为PCBA射频导电测试而设计的，特别是对手机、耳塞和手表；●它是一个大规模生产的解决方案，适用于GPS、蜂窝电话（最高支持sub6协议）、BT、WIFI、WIFI6e和UWB等；●与调制夹具相配合，它可以支持快速切换、自动化加载/卸载和多DUTs测试；●支持的DUT尺寸可以达到4英寸；●输入电源：交流100-240V/50Hz。

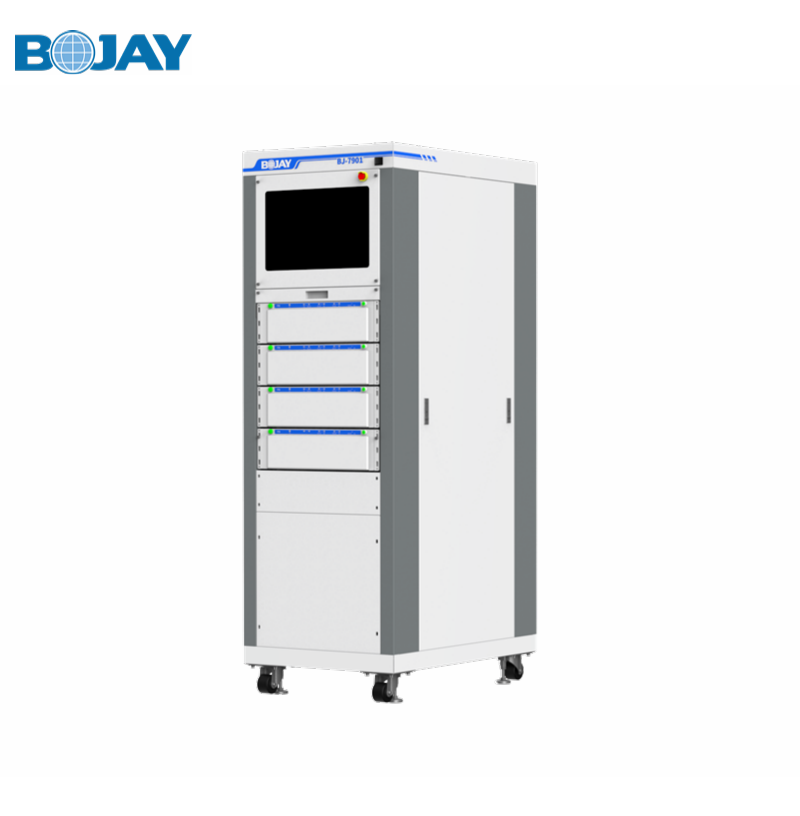

BJ-7901 700MHz至6GHz 一站式解决方案（PCBA射频测试系统）|博杰

● 适用工作频率范围为700MHz-6GHz；●在700MHz到6GHz工作频率范围内射频隔离度大于50dB;●每个测试盒4个DUT并行测试，设备最多可设置5个测试盒；●最多48个射频通道，驻波比 < 1.25；●高度集成模块化设计，集成控制电脑和微型电源；●面板上所有数据线连接器具备EMI滤波功能；●在UUT端集成EOS电路，实现EOS/ESD保护；●手动或自动化操作，适用于自动化产线；●模块化设计，90%组件可重复使用，字母夹结构，换线10分钟完成；●屏蔽箱内配备冷却系统，确保产品在测试过程中温度控制在正常范围内；●UUT电源小型化，可控制VBUS VBAT 4通道，支持远程补偿和优异的动态响应，满足DUT大功率跳变校准要求；。●输入电源：交流100-240V/50Hz。

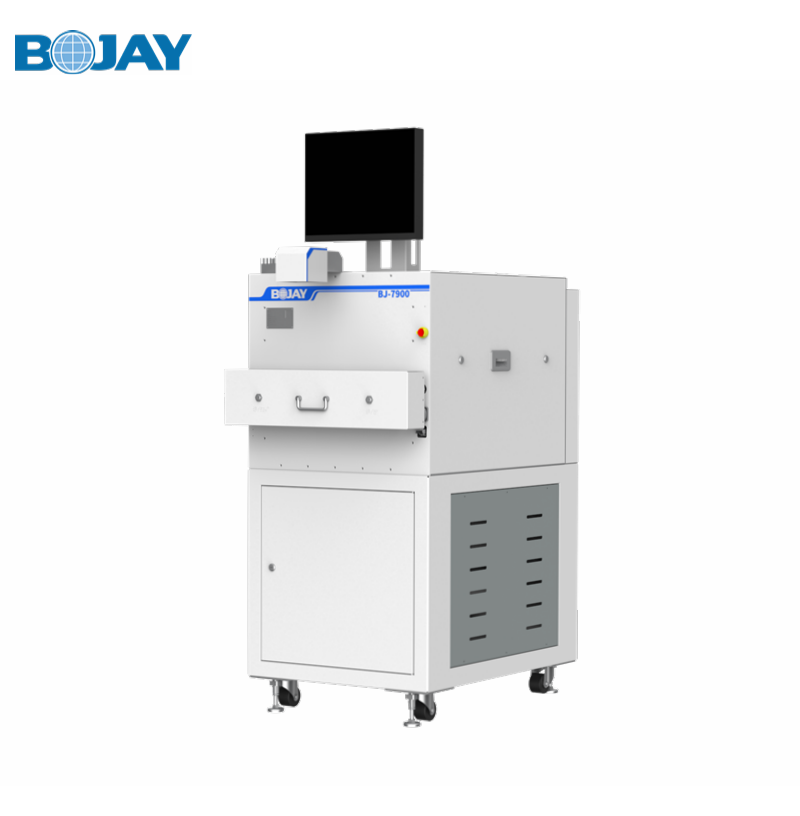

BJ-7900 700MHz至6GHz 一站式解决方案（混响测试）|博杰

● 适用工作频率范围为700MHz-6GHz；●在700MHz到6GHz工作频率范围内射频隔离度大于70dB;●消费类电子产品2G，3G，4G，5G(FR1)，WIFI，GPS，BT等无线通讯测试；●4DUT并行测试（一台仪表，一个屏蔽箱），测试效率翻倍；●超宽频探头，15探头数据采集算法处理推导TRP，TIS，与OTA暗室测试结果强相关；●支持 TX power，RSSI，BER，BLER，PER，FER，EVM，RSE等测试指标；●数据端口和电源线均采用EMI滤波器；●无线控制DUT，减少USB线对天线频响的影响；●手动或RS-232C /远程操作，适用于自动化生产线；●防夹安全装置，在出现阻力的情况下抽屉自动打开；●输入电源：交流100-240V/50Hz.

BJ-7902 700MHz至6GHz 一站式解决方案（多天线测试）|博杰 (在产)

● 工作频率范围为700MHz-6GHz；

● 在700MHz到6GHz频率范围内射频隔离度大于70dB;

● 开关门气动/手动操作可选；

● DUT测试自动化；

● 面板上所有数据线连接器具备EMI滤波功能；

● 6 GHz频率范围内可靠的屏蔽性能；

● 双极化Vivaldi耦合板天线应用；

● 多组正交双极化Vivaldi耦合板，可接收不同方向的信号；

● 输入电源：交流100-240V/50Hz。

参考价格：

厂家：博杰|珠海博杰电子股份有限公司（收录34个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

● 多天线测试;

● 应用于消费电子产品4G OTA测试；

● 产线测试设备。

应用范围

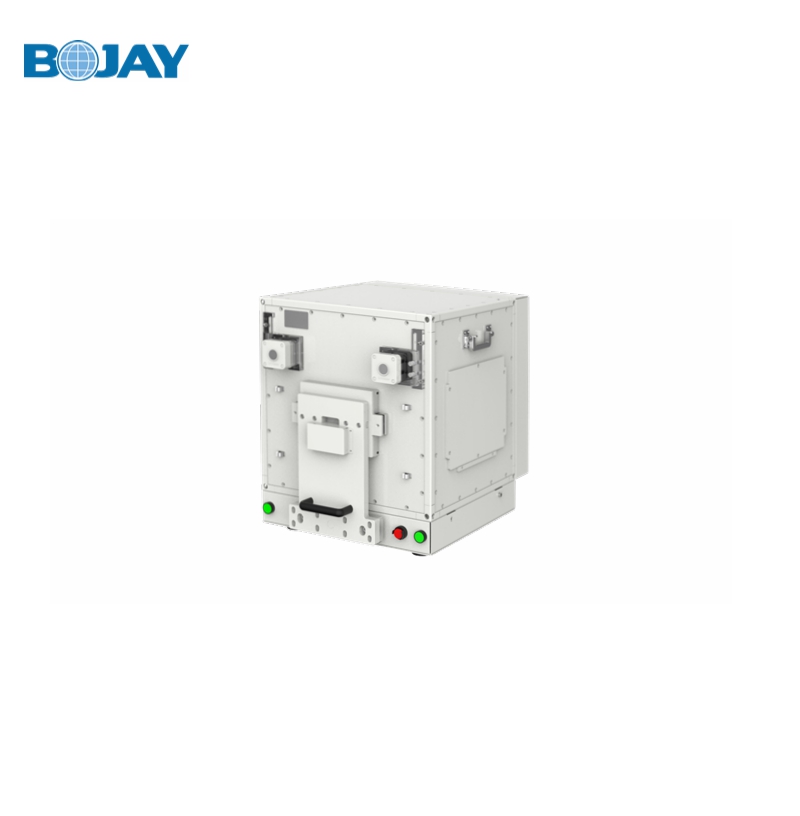

● BJ-7902射频屏蔽箱专为4G消费电子设备OTA测试设计。在0.7~6GHz测试频段提供高性能良好的射频测试环境。

特点

● 工作频率范围为700MHz-6GHz；

● 在700MHz到6GHz频率范围内射频隔离度大于70dB;

● 开关门气动/手动操作可选；

● DUT测试自动化；

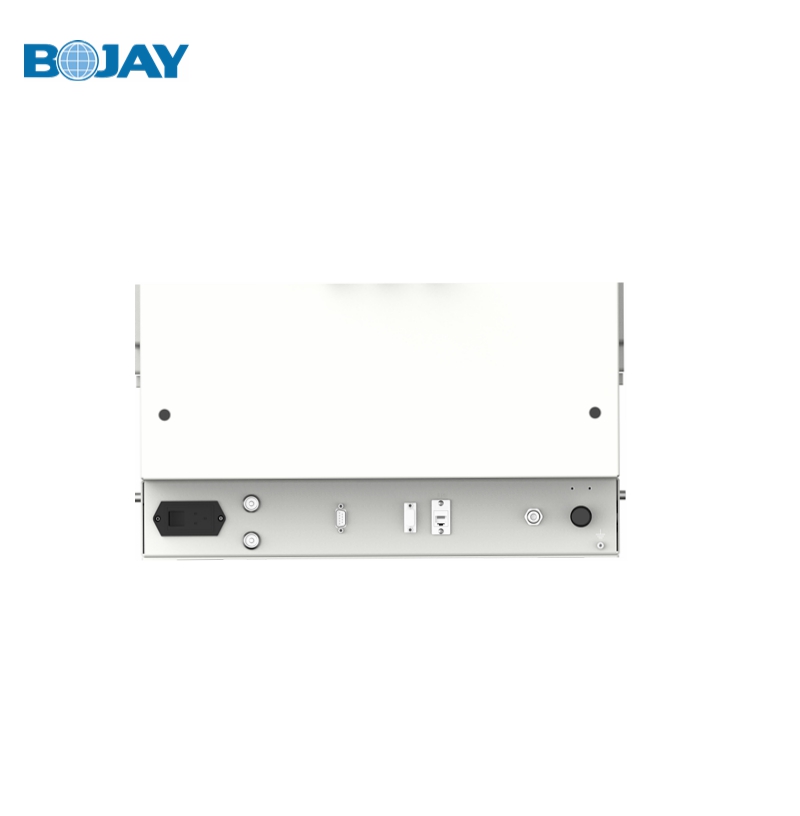

● 面板上所有数据线连接器具备EMI滤波功能；

● 6 GHz频率范围内可靠的屏蔽性能；

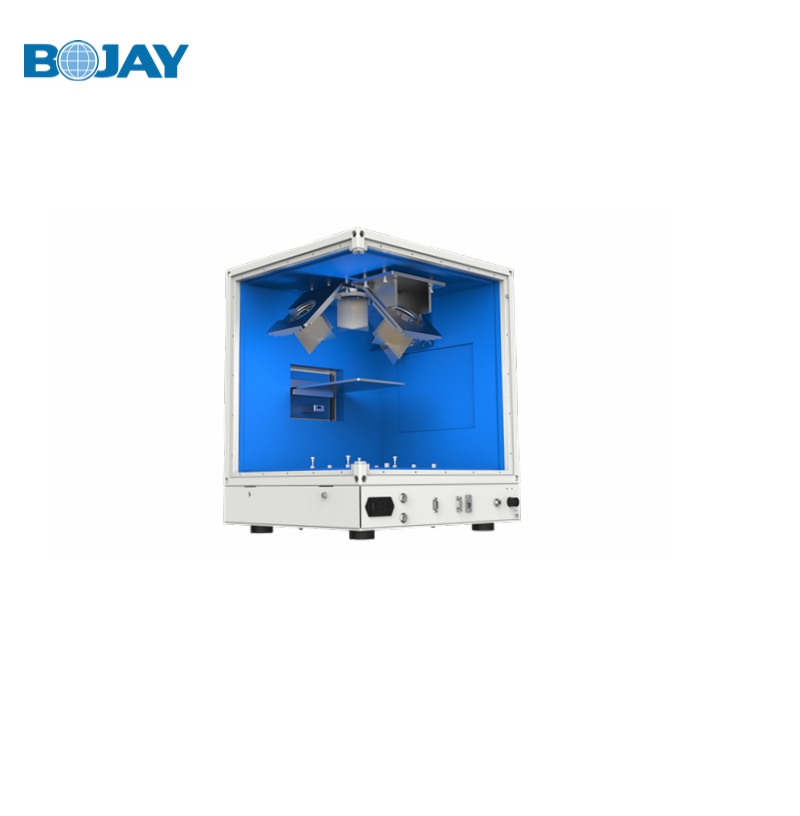

● 双极化Vivaldi耦合板天线应用；

● 多组正交双极化Vivaldi耦合板，可接收不同方向的信号；

● 输入电源：交流100-240V/50Hz。

机械规格

外形尺寸	649(L) * 542(W) * 597(H) mm
内部尺寸	375(L) * 424(W) * 424 (H) mm
打开尺寸	899(L) * 542(W) * 597(H) mm
开关门尺寸	170 * 130 mm
产品净重	约58kg

可选配置

● 可根据客户要求定制天线配置，端口和连接器类型。

BJ-7902一站式解决方案（多天线测试）
