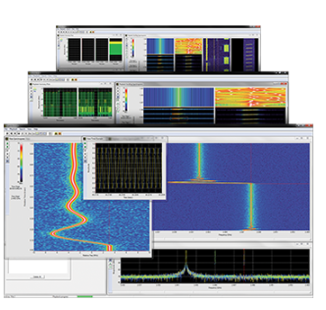

Spectro-X 射频信号分析软件工具包|X-COM|Bird

同时查找和分析最多四个信号文件（通道）。使用频谱图和时域图来检测瞬态事件。显示时间和频率的信号参数。使用 MATLAB 或其他流行的 VSA 软件通过信号发生器播放文件。放大文件的特定部分以快速识别感兴趣的信号。每个图的标记数量不受限制。在通道内跨图链接标记。脉冲描述符字表征脉冲序列。运营商搜索可识别指定时间范围内的所有固定运营商。用户可调节的通道播放偏移提供了子样本精度。标记数学允许测量通道内或通道之间的时间和频率差异。文件持续时间没有限制。

IQC5000B 双通道 RF 录制和回放系统|X-COM|Bird

录制和播放时具有 255 MHz RF 流媒体带宽低成本、可移动存储选项双通道时间同步录音使用有线 PCI Express 实现快速卸载速度兼容 Keysight®、Rhode & Schwarz®、Anritsu® 和 Tektronix® 信号分析仪

IQC91000A 1至18 GHz宽带信号射频记录和回放仪|XCOM|Bird (在产)

1000 MHz IQ 记录和回放带宽。
1 GHz 至 18 GHz 频率覆盖范围，提供 26.5 GHz 和 40 GHz 选项。
90 分钟的连续录制和播放时间。
高速数据卸载，用于 MATLAB® 或其他 VSA 工具中的后期处理。
精密的触发器和标记器可对信号事件进行时间标记和地理标记。
仅记录感兴趣的信号并通过门控触发器消除间隙。

参考价格：

厂家：Bird （收录30个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

使用 IQC91000A 宽带射频记录和回放系统验证工作台、试验室或靶场上的性能。IQC91000A 专为记录现代波形而设计，可以连续记录 90 分钟的 1000 MHz 宽波形，保真度为 12 位。

IQC91000A 采用整体方法，旨在通过使用顶级性能的射频转换器、数字化仪和处理工具来确保记录射频信号时的最高保真度。

产品特点

1000 MHz IQ 记录和回放带宽。
1 GHz 至 18 GHz 频率覆盖范围，提供 26.5 GHz 和 40 GHz 选项。
90 分钟的连续录制和播放时间。
高速数据卸载，用于 MATLAB® 或其他 VSA 工具中的后期处理。
精密的触发器和标记器可对信号事件进行时间标记和地理标记。
仅记录感兴趣的信号并通过门控触发器消除间隙。

应用领域

干扰分析
电子战
监视
频谱管理
法医学
设计验证

记录通道： 1
中心频率： 1 至 18 GHz
记录带宽： 1000 MHz @ 4 dB 最大
频率调谐分辨率： 1 kHz
记录采样率： 3.2 GS/s |分辨率： 12 位
增益调整范围： 10 至 30 dB |分辨率： 1.0 dB
满量程幅度： +3 dBm，（输入信号 + 增益）
1 dB 压缩点： -5 dBm 典型值，+ 15 dB 增益
三阶截取点： -5 dBm 典型值，+ 15 dB 增益
幅度平坦度： ±2 dB

平均噪声电平
@ 1 GHz：-160 dBm/Hz，30 dB 增益
@ 4 GHz：-162 dBm/Hz，30 dB 增益
@ 10 GHz：-160 dBm/Hz，30 dB 增益
@ 16 GHz：-160 dBm/Hz，增益为 30 dB

无杂散动态范围： >50 dB，增益为 0 dB

噪声系数，增益为 30 dB
13 dB，500 MHz – 7.9 GHz
14 dB，7.901 – 10.1 GHz
13 dB，10.101 – 17.499 GHz
16 dB，17.5 – 18.5 GHz

输入连接器： SMA 母头，50 欧姆
输入驻波比： <2.5:1

记录模式：手动、定时、触发、时间、门控记录

关键词:

产品规格：

编号

IQC91000A

项目名

射频录音回放系统

RF 记录接口 - I 和 Q 输入

每个 IQC91000A 系统包括：
(1) IQC91000A 单通道信号记录器
(1) IQC90000A-101 模拟差分基带 IQ 输出
(1) IQC90000A-DC5 下变频器
(4) IQC90000A-MEM 到外部磁盘存储单元的接口适配器
(2) IQC90000A- S15外置RAID0 SSD外置存储盘

信号记录

数据存储

容量： 30 TB，配置为两个 15 TB RAID
存储时间： 90 分钟 @ 1000 MHz BW
数据格式：二进制打包的 12 位有符号整数，RAIDO 格式为 EXT4
数据卸载速度： >500 MB/s，取决于源计算机和存储设备
数据卸载格式16 位有符号整数
数据上传速度： >150 MB/s 通过 PCIeGen2 x8，取决于源计算机和存储设备
数据上传格式： 16 位有符号整数

信号回放

输出信号： TTL 逻辑电平：0 至 3.3，最大 5
播放带宽： 1000 MHz，I 为 500 MHz，Q 为 500 MHz
播放采样率： I 和 Q 各 1.6 GS/s
播放分辨率： 12 位
幅度，满量程： 500 mVp-p 差分
幅度平坦度： ±2 dB
通道数：每个标记输入每个标记边缘 1000 个
通道输出连接器： SMA 母头 x4
输出阻抗： 100 ohm 差分
播放模式：手动、触发

输入和输出

IF 输入连接器： SMA 母
头幅度： +3 dBm 满量程
中心频率： 800 MHz

参考输入连接器： BNC 母头
幅度： 0 至 +13 dBm
中心频率： 10 MHz ± 100 Hz

参考输出连接器： BNC 母头
幅度： +3 dBm 标称值
中心频率：相当于参考输入

10 MHz 输出连接器： BNC 母头
幅度： 0 dBm，标称值
中心频率： 10 MHz ± 20 Hz

扳机

连接器： SMA 母头
功能：开始/停止录制 | 开始/停止播放
阻抗： 10 kOhms
输入电平范围： 0 至 5 V
VIH（输入开启阈值）= 1.7 V（最小值）和 VIL（输入关闭阈值）= 0.7 V（最大值）
过压保护：过压保护 +11 V，最大欠压保护 -6 V
录制延迟： -25 ns
录制不确定度： ±8 个样本（全速率时 ±5 ns）
门控触发重新准备时间20 ns

标记器

连接器： SMA 母头，可用于录制或播放模式
阻抗： 10 kOhms
输入电平范围： 0 至 5 V
VIH（输入开启阈值）= 1.7 V（最小值）和
VIL（输入关闭阈值）= 0.7 V（最大值） )
过压保护： +11 伏的过压保护和 -6 伏的最大欠压
延迟： -25 ns @ 2.001 至 18 GHz（-37 ns 0.5 至 2.0 GHz）
不确定性： ±8 个样本（全速率时为 ±5 ns）在所有频段
标记重新启动时间： 20 ns
每个文件可用总时间： 100000
内容：日期、时间、纬度、经度、海拔样本数
定时源： IRIG-B122、通过 NMEA 语句的 GPS（带 1 PPS 标记输入） , PC 时间

IRIG

连接器： BNC 母头，可用于录制或播放模式
标准： IRIG-B122
电压电平：调幅，3 Vpp，正弦波载波
过压保护：过压保护 +11 伏，最大欠压保护 -6 伏。

GPS 国家海事电子协会

连接器： 9 针 D 型母头，可用于录制或播放模式
速度： 4800 和 9600 波特
支持的语句： GPGGA、GPVTG、GPZDA
协议： ASCII、8 位数据、一位起始位和一位停止位、无奇偶校验

系统控制 - 同步

系统要求（最低）： Windows 7、8、8.1、10、Server 2012，64 位，8 GB RAM
系统要求（推荐）：
IQC90000A-WS1 选项：机架式 SigAnalyst 工作站，双 Xeon，四核工作站，64GB RAM，128 TB HDD 存储存档（96 TB 可用）。RAID60
通信接口标准： LAN TCP/IP 接口
通信接口速度： 1000 Base-T
系统重新布防时间：使用 API 触发时为 4 秒（无标记）
任意两个 IQC91000A 系统之间的定时不确定性： ±7.8ns
必须对所有 IQC91000A 系统应用相同的 10 MHz 参考和触发信号

力量

系统预热时间： 30 分钟
IQC91000A： 100/120 或 220/240 VAC，50/60 Hz，最大 400 W
选项 IQC90000A-DC5： 100/120 或 220/240 VAC，50/60 Hz，最大 30 W
选项 IQC90000A-MEM： 100/120 或 220/240 VAC，50/60 Hz，每个单元最大 72 W
选项 IQC90000A-S15： 100/120 或 220/240 VAC，50/60 Hz，最大 130 W
选项 IQC90000A-UC1： 100/120 或 220/240 VAC，50/60 Hz，最大 650 W

环境的

合规性
设计符合 IEC 60068-2 的测试方法，湿度、冲击、振动、海拔和电源线条件级别类似于 MIL-PRF-28800F 3 级

温度范围
工作： 0 至 35 °C |存储： -20 至 +70 °C
海拔高度：最高海拔 2000 米
湿度：最高 80%，无冷凝

方面

（高 x 宽 x 深）
IQC91000A： 3.5" x 16.5" x 19.5"
选件 IQC90000A-DC5： 1.75" x 17" x 21.25"
选件 IQC90000A-MEM： 1.75" x 12" x 10.5"
选件 IQC90000A-S15： 3.5" x 16.5" x 17.75"
选件 IQC90000A-UC1： 7" x 16.8" x 20.3"

重量

IQC91000A： 22 磅
选项 IQC90000A-DC5： 13.5 磅
选项 IQC90000A-MEM：每个单元 5 磅
选项 IQC90000A-S15：每个单元 14 磅
选项 IQC90000A-UC1： 54 磅

IQC91000A 型号选项

IQC91000A： 1000 MHz 单通道信号记录器，具有 800 MHz IF 输入和最大数字 IQ 输出速率 4.8 GB/秒。包括 4ea IQC90000A-MEM 适配器和机架安装、控制软件和 CD 上的文档。IQC90000A
-DC2： 3.6 GHz 至 26.5 GHz 下变频器，带宽为 700 MHz，以 800 MHz IF 输出为中心。IQC90000A
-DC5： 1 GHz 至 18 GHz 下变频器，带宽为 1000 MHz，以 800 MHz IF 输出为中心。IQC90000A
-101：添加用于回放的模拟差分基带 IQ 输出（4ea SMA 母头），1000 MHz IQ 带宽。

内存接口模块

IQC90000A-MEM： RAID0 外部磁盘存储单元的接口适配器。每个 IQC90000A 系统需要四个可选 MEM 单元

存储选项

IQC90000A-S15：外部 RAID0 SSD 外部磁盘存储。每个系统需要两个数据包，在 1000 MHz 带宽下总共可存储 90 分钟

转换器选项

IQC90000A-UC1： 500 MHz 至 18 GHz 上变频器，具有差分 IQ 输入，可在高达 18 GHz 的载波上实现 1000 MHz 输出。包括机架安装套件。IQC90000A
-UC2： 500 MHz 至 40 GHz 上变频器，具有差分 IQ 输入，可在高达 40 GHz 的载波上实现 1000 MHz 输出。包括机架安装套件。

保修选项

IQC90000A-EX1：将 IQC90000A 的工厂保修期额外延长一年
IQC90000A-EX2：将 IQC90000A 的工厂保修期额外延长两年
IQC90000A-EX3：将 IQC90000A 的工厂保修期额外延长三年
IQC90000A-EX4：将 IQC90000A 的工厂保修期额外延长四年

工作站选项

IQC90000A-WS1：机架式 SigAnalyst 工作站 - 双至强、四核工作站、64GB RAM 和 128 TB HDD 存储存档（96 TB 可用）。
IQC90000A-WS2：机架式 SigAnalyst 工作站 - 双至强、四核工作站、64GB RAM 和 128 TB HDD 存储存档（96 TB 可用）、Spectro-X 和 RF 编辑器软件包。
IQC90000A-ENL：用于容纳 IQC90000A、下变频器、2ea 固态数据包、上变频器、工作站、存储存档和配电的机架外壳。

软件选项

WC-RF-EDITOR： RF 编辑器信号生成软件
Spectro-X： Spectro-X 高级信号分析软件

培训选项

IQC90000A-TRN：波导应用工程师现场培训和咨询的每日费用
