产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

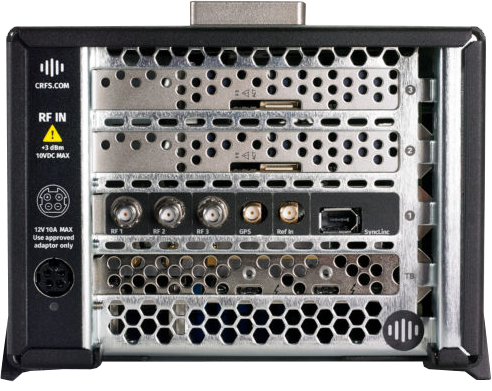

RFeye SenS 便携式
轻量级宽带智能宽带接收器 I/Q 数据记录器
用于捕获和分析射频信号的紧凑型射频数字记录解决方案
RFeye SenS 便携式数字记录器在紧凑、低功耗、便携式配置中提供实时频谱分析和长时间记录功能。这款手持式射频数字记录器内置高达 25.6TB 的高速固态存储器，通过台式机或笔记本电脑的 Thunderbolt 端口连接，与 RFeye DeepView 信号提取和分析软件无缝集成。
特点
9kHz 至 8GHz、18GHz 或 40GHz 频率范围，用于 C、X、Ku、Ka 波段和 5G 记录
集成固态硬盘，在 100MHz 分析带宽下可录制 12 小时以上
可由车载交流逆变器供电
低功耗、重量轻，适合移动信号记录
强大的可视化和分析工具
时间和频率滤波，最小化 I/Q 导出文件大小
应用
便携式信号采集 —— 在实验室外记录原始射频环境
电波暗室 —— 使用 RFeye DeepView 软件提取和测试目标信号
激励 / 响应系统开发 —— 以极高保真度捕获信号文件，用于数字处理和回放
系统组件
内部接收器：R - 8 选项
频率范围：9kHz 至 8GHz
典型噪声系数：9kHz 至 0.1GHz 为 10dB、0.1GHz 至 2.4GHz 为 6dB、2.4GHz 至 6GHz 为 7dB、6GHz 至 8GHz 为 8dB
扫描速度：典型值 280GHz/s
内部接收器：R - 18 选项
频率范围：9kHz 至 18GHz
典型噪声系数：9kHz 至 83MHz 为 11dB、83MHz 至 1GHz 为 9dB、1GHz 至 2.9GHz 为 8dB、2.9GHz 至 5.9GHz 为 7dB、5.9GHz 至 10GHz 为 9.5dB、10GHz 至 15GHz 为 12dB、15GHz 至 16GHz 为 13dB、16GHz 至 17GHz 为 18dB、17GHz 至 18GHz 为 21dB
扫描速度：典型值 390GHz/s
内部接收器：R - 40 选项
频率范围：9kHz 至 40GHz
典型噪声系数：9kHz 至 0.12GHz 为 12dB、0.12GHz 至 6GHz 为 8.5dB、6GHz 至 10GHz 为 10.5dB、10GHz 至 18GHz 为 13dB、18GHz 至 40GHz 为 16dB
信号分析软件
RFeye DeepView 软件是终极信号提取工具。其强大的索引功能使用户能够筛选数 TB 的数据集，快速找到并导出感兴趣的信号。
整体系统
信号分析
可切换全带宽射频输入：3 个 SMA 连接器（R - 40 为 2 个 SMA，1 个 K2.92）
瞬时带宽：100MHz
调谐分辨率：1Hz
采样
分辨率：16 位 I&Q
速率：125MS/s I&Q
内部频率参考
初始精度 @20°C：典型值 ±0.1ppm
温度稳定性：典型值 ±0.3ppm
1 天老化：每年 ±0.04ppm
连接性
USB - C（Thunderbolt 3）
等效通道：4x Gen 2.0 PCle
总吞吐量：高达 40Gbps
尺寸、重量和功率
尺寸（宽、高、深）：10.9x5.0x6.5 英寸（277x126x165mm）
重量（含双固态硬盘）：7 磅 6 盎司（3.4kg）
功耗：典型值 60W
环境
工作温度范围：0 至 + 50°C（32 至 122°F）
存储温度范围：-40 至 + 70°C（-40 至 158°F）
存储和记录时间
| 磁盘容量 | 25MHz 分析带宽 | 50MHz 分析带宽 | 100MHz 分析带宽 |
|---|---|---|---|
| 12.8TB | 24:20 | 12:10 | 06:05 |
| 25.6TB（仅 R8 和 R18） | 48:40 | 24:20 | 12:10 |
