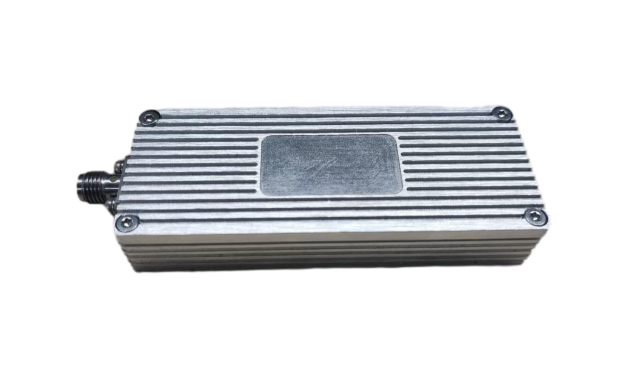

单个多频段 SMA 射频输出端口校准射频输出覆盖 0.1 – 22GHz（性能降低时为 0.025 – 24GHz）校准功率范围（0-13GHz）：-40至+15dBm校准功率范围（13-22GHz）：-22至+15dBm未校准功率范围：-40至+17dBm（典型值）低至 1GHz 的新谐波滤波（2024 硬件)输出相位控制 0 至 360 度，步长为 1.0 度（2024 硬件)功率输出电平分辨率：0.50dB步进&~0.05dB游标控制校准功率输出精度：±1.0dB（典型值）低相位噪声 -92dBc @ 20GHz @ 10KHz 偏移极小的频率步长 （<2Hz）谐波电平：< -25dBc（典型值）超低噪声 100MHz VCXO 锁定至内部 TCXO 或外部 10MHz 基准内部精密高频参考源 （±280PPB 10MHz）以太网和USB远程操作包括 Windows 控制软件（启用 USB 和网络）通过 USB 虚拟 COM 端口识别 SCPI 命令，用于远程控制前置控制和明亮的OLED显示屏，可独立使用USB-C 供电 （5V-2.0A），无需额外的直流适配器超紧凑坚固的铝制外壳：2.75“ x 1.25” x 5.25”

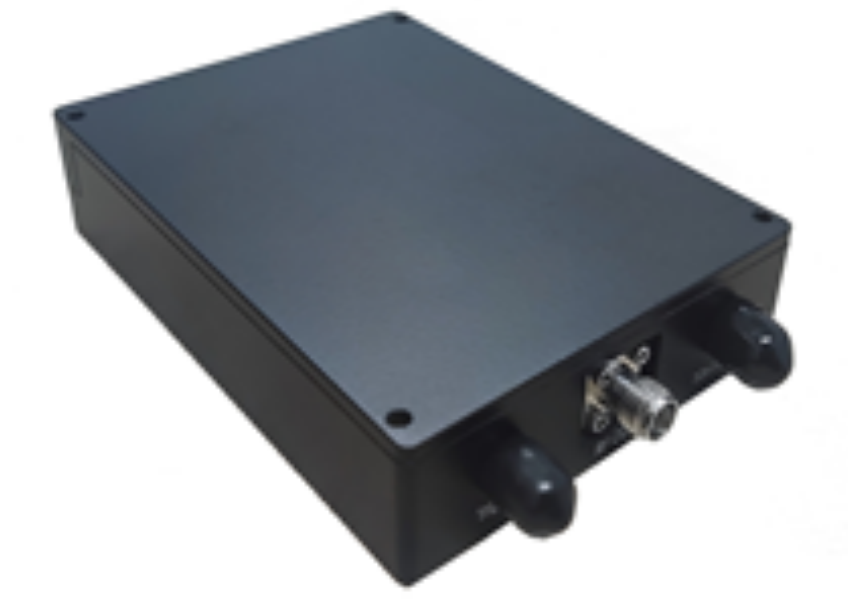

频率范围：9kHz至20GHz频率分辨率：0.01Hz基准频率：10MHz温度稳定度：±1ppm内部参考输出：10MHz ，≥+8dBm谐波典型值：≤-30dBc非谐波典型值：≤-60dBc单边带相躁：-115dBc/Hz@10kHz输出功率范围：最大输出功率：+10dBm 、最小输出功率：-120dBm功率准确度：±1.0dB（典型值）
同厂商产品
频率范围：20MHz至6GHz输出功率：-60至+8dBm频率稳定度：±0.5ppm相位噪声：≤-115dBc/Hz@10kHz频率锁定时间：≤200us
频率范围：15MHz至20GHz输出功率：-60至+10dBm频率稳定度：±1ppm相位噪声：≤-120dBc/Hz@10kHz频率锁定时间：≤200us
频率范围：100kHz至6GHz输出功率：-60dBm至+7dBm相位噪声：≤-115dBc/Hz@10kHz@1GHz调制带宽50MHz内置调制CW、AM、FM、PM、Pulse、ASK、FSK、MSK、GMSK、BPSK、QPSK、8PSK、OQPSK、PI4DQPSK、16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、1024QAM特殊信号选件支持Arb波形文件加载支持DLL和SCPI编程开发重量小于500克
ESG26B 9kHz至26.5GHz模块式微波信号发生器 -50至+10dBm功率输出|南京慧谱 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ESG26B是一款功能完整、小尺寸、低功耗、高性价的信号源模块。它具有9kHz~26.5GHz的频率范围，0.1 Hz的频率分辨率，0.1dB的幅度步进，-50dBm~+10dBm的输出幅度可调范围。模块内置连续波、频率扫描、幅度扫描及脉冲波形样式。ESG26B采用常见的Type-C通讯接口，可根据用户需要改成串口，基于Windows软件或根据通讯指令集自定义控制软件。这为您的射频信号生成需求提供了低成本、便携式和轻量级解决方案。
频率范围宽
尺寸小、功耗低
功率动态大
控制接口灵活
二次开发简单
产品应用
外场试验
系统集成
自动测试设备
卫星&导航
通讯&量子
教学&科研
产品参数 | |
工作频率 | 9kHz~26.5GHz |
频率分辨率 | 0.1Hz |
频率稳定度 | ±1ppm |
频率锁定时间 | ≤200us |
输出功率 | -50dBm~+10dBm |
功率步进 | 0.1dB |
相位噪声 | ≤-118dBc/Hz@10kHz |
调制类型 | 点频、扫频、扫幅、脉冲 |
通道数目 | 一路 |
外参考频率 | 10MHz |
触发（输入/输出） | 支持外置脉冲调制 |
射频接口 | SMA |
输出阻抗 | 50 Ω |
端口驻波 | 1.5（typ.） |
控制软件 | Windows GUI |
控制接口 | Type C(串口可选) |
工作温度 | -20℃~+50℃（可选） |
工作电压 | 12V DC |
工作电流 | 800mA(typ.) |
结构尺寸 | 142mm*90mm*18mm |
关键词:
产品参数 | |
工作频率 | 9kHz~26.5GHz |
频率分辨率 | 0.1Hz |
频率稳定度 | ±1ppm |
频率锁定时间 | ≤200us |
输出功率 | -50dBm~+10dBm |
功率步进 | 0.1dB |
相位噪声 | ≤-118dBc/Hz@10kHz |
调制类型 | 点频、扫频、扫幅、脉冲 |
通道数目 | 一路 |
外参考频率 | 10MHz |
触发（输入/输出） | 支持外置脉冲调制 |
射频接口 | SMA |
输出阻抗 | 50 Ω |
端口驻波 | 1.5（typ.） |
控制软件 | Windows GUI |
控制接口 | Type C(串口可选) |
工作温度 | -20℃~+50℃（可选） |
工作电压 | 12V DC |
工作电流 | 800mA(typ.) |
结构尺寸 | 142mm*90mm*18mm |
