7881SA 是 Evertz 的高级频谱测量和信号分析模块。安装在 Evertz 7800 或 570 系列机架内，7881SA 为监测卫星、电缆或地面网络提供了高密度和热插拔解决方案。这个强大的测量工具也可用作选定的 Evertz RF 路由器矩阵的集成选项，方便进行信号监测。

利用最先进的数字技术和快速傅里叶变换，7881SA 通过其强大的内部双核处理器执行快速而准确的测量。具有超低噪声底和宽动态范围，7881SA 是测量任何类型的卫星、电缆或地面无线载波的理想解决方案，适用于远程通信站、有线电视前端、广播或无线设施。

支持的频率范围为 5MHz 至 6.73GHz，RF 输入功率范围为 -110dBm 至 +5dBm，提供了灵活且面向未来的解决方案。内部 10MHz 参考生成以及外部 10MHz 参考支持提供了改进的频率精度和稳定性。

用户友好的独立 HTML5 基础图形用户界面（GUI）可用于快速用户访问，包括 iOS 和 Android 设备在内的任何浏览器。这允许用户通过访问内置的网络浏览器，在世界任何地方、任何时间监控系统。为了集成到卫星终端或更大的载波监测系统中，用户可以使用公开可用的 API 创建单独的界面。SNMP 和电子邮件通知也可用于检测超过用户定义阈值的载波测量。

特点

• 外部或内部 10MHz 参考支持

• 手动或自动可调分辨率带宽

• 可远程访问，高达 10 个会话同时进行

• 标记和迹线具有选择性颜色、测量报告功能以及多个迹线的存储

• 包括最小/最大保持和瀑布显示在内的多种 RF 显示、计算和监控设置

• 高密度：3RU 中多达 14 个模块或 1RU 中 4 个模块

SpecAn-FK-EDC

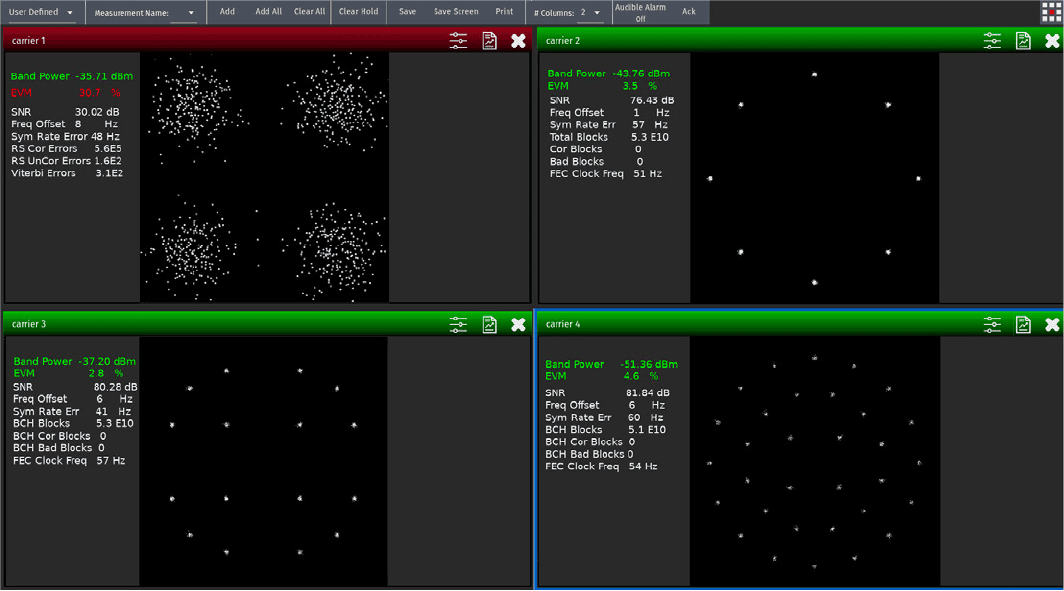

SpecAn-FK-EDC 功能键通过解调基于 MPEG 传输流的 DVB-S/S2/S2x 信号，启用高级信号监测和分析。功能包括多载波信号特性、信噪比 (SNR) 测量和实时星座图显示，以在一个窗口中查看多达 100 个星座图。

历史趋势也提供，用于绘制 SNR 随时间的变化，并快速检测任何信号质量波动，具有用户设置的报警阈值。以前的星座图也可以从趋势图历史中回放，以进一步分析信号变化并确定信号变化是突然的还是逐渐的。

用户还可以选择通过创建自定义的载波列表来显示优先载波。可定制的显示配置可以保存到项目文件中，以便快速调用。

SNMP 陷阱和电子邮件报警通知也可用，以提供自动通知。用户还可以将整体视图或特定载波的图片保存到 PNG 文件中，以生成可以电子邮件发送给外部信号提供商的信号质量报告。

SpecAn-FK-CM

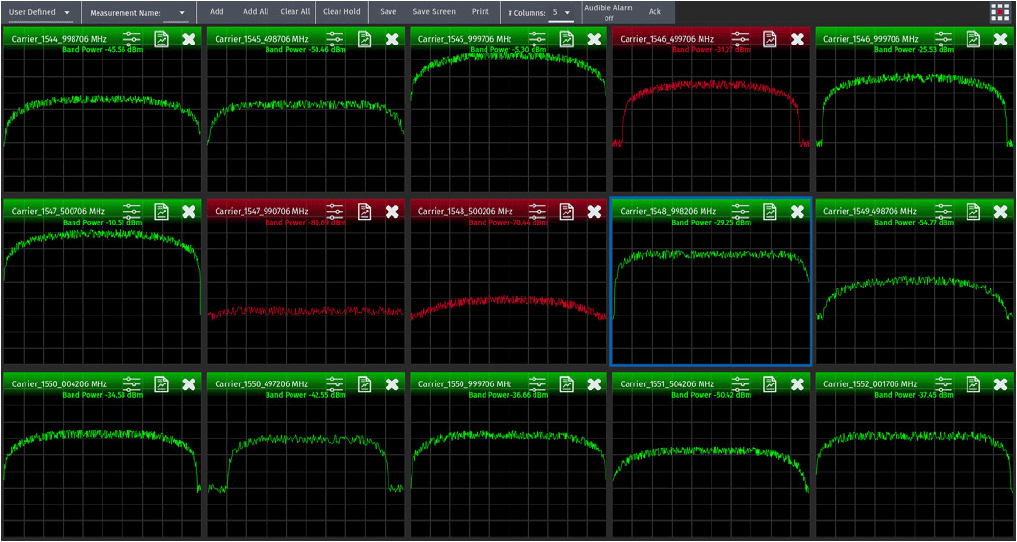

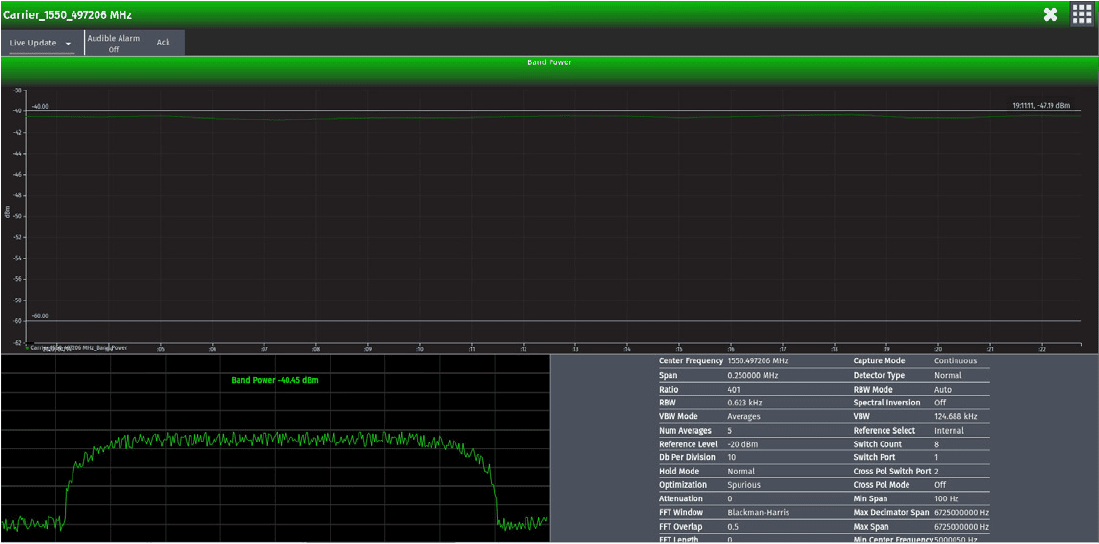

SpecAn-FK-CM 功能键启用增强的载波监控，能够在单个窗口中同时监控多达 100 个载波，并具有可定制的马赛克显示。用户还可以放大载波、回放迹线并查看趋势图，以监控载波功率随时间变化。

报警线提供指示，当载波功率超过用户设置的阈值时。通过电子邮件或 SNMP 通知载波测量超出用户定义限制的情况，提供放心保证载波按预期运行。

SNMP 陷阱和电子邮件报警通知也可用，以提供自动通知。用户还可以将整体视图或特定载波的图片保存到 PNG 文件中，以生成可以电子邮件发送给外部信号提供商的信号质量报告。

规格

RF 输入

• 数量: 1

• 阻抗: 50Ω，可选 75Ω

• 连接器类型: BNC，可选 SMA 或 F 型

输入频率范围

• 50Ω (SMA): 5MHz 至 6.73GHz

• 75Ω (F-Type): 5MHz 至 3GHz

最大安全输入

• +10dBm

噪声底

• 典型值 -150dBm/Hz（最小衰减）; 典型值 -130dBm/Hz（最大衰减）

相位噪声

• 1kHz 偏移处 -80dBc/Hz，100kHz 偏移处 -95dBc/Hz，1MHz 偏移处 -125dBc/Hz

输入隔离

• 至少 55dB

输入回损

• 至少 -15dB

参考输入

• 数量: 1

• 连接器: 50Ω BNC

• 输入频率: 10MHz

• 输入功率范围: -5dBm 至 +13dBm

控制

• 数量: 1

• 连接器: RJ-45, 10/100base-T 半双工或全双工

• 接口: TCP/IP API, SNMP, HTTP

电气

• 功率: 最大 21 瓦

• 温度范围: 0-40°C

物理

• 插槽数量: 1

测量

• 振幅精度: 25°C 时 ±0.5dB，0至40°C 时 ±1.0dB

• 频率精度: 内部 ±2.6ppm 或根据外部参考

• 频率分辨率: 1Hz

• 分辨率带宽: 1Hz-15MHz

• 分析带宽: 高达 260MHz

• 杂散指标:

  • 图像: 典型值 < -55dBc

  • 混叠: 典型值 < -55dBc

  • DC偏置: 典型值 < -30dBc

• 平均值: 多达 255 次平均

测量速度

• 500MHz 跨度，1MHz RBW，200ms

• 200MHz 跨度，30kHz RBW，630ms

• 80MHz 跨度，100kHz RBW，170ms

• 3.5MHz 跨度，8kHz RBW，90ms

操作模式

• 原始快照模式：IQ 时间样本数约为 3200 万

• 线性功率/箱 (4096 样本，多达 255 次平均)

• 对数功率/箱 (4096 样本，多达 255 次平均)

• 原始 IQ 样本 - 4 步长抽取 16-4092 - 采样频率高达 3.7MHz

• 可选择频谱反转

• 通过基于以太网的 API 进行编程测量和控制

注意: 规格基于 50Ω，除非另有说明。

订购信息

• 7881SA: 5MHz 至 6.5GHz 模块化频谱分析仪。包括内置载波监控、DVB S/S2/S2X 信号解调和星座图显示。

订购选项

• SpecAn-FK-CM: 功能键，用于在 RF 频谱分析仪上启用增强的载波监控。每个硬件模块提供一个许可证。

• SpecAn-FK-EDC: 功能键，用于在 RF 频谱分析仪上启用 DVB-S/S2/S2X 的高级解调和星座图显示。每个硬件模块提供一个许可证。

• +S50: 50Ω SMA 连接器

• +F75: 75Ω F 型连接器

后板后缀

• +3RU: 3RU 后板，用于与 350FR、7700FR-C、7800FR 或 7801FR 多机架配合使用

机架

• 350FR: 便携式多机架，可容纳 7 个单插槽模块

• 7700FR-C: 3RU 多机架，可容纳 15 个单插槽模块

• 7800FR: 3RU 多机架，可容纳 15 个单插槽模块

• 7801FR: 1RU 多机架，最多可容纳 4 个单插槽或 2 个双插槽模块
