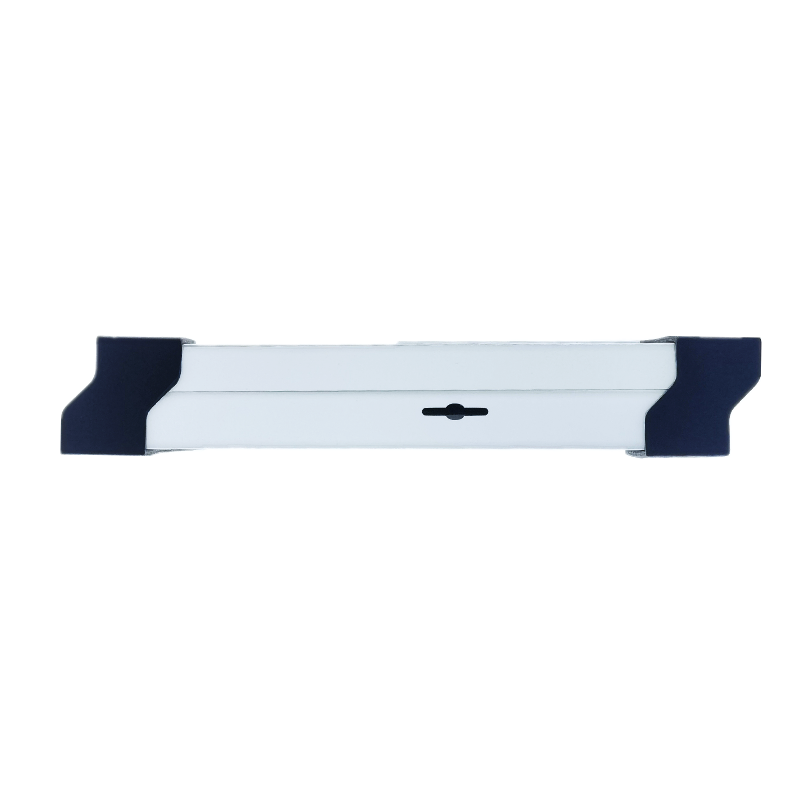

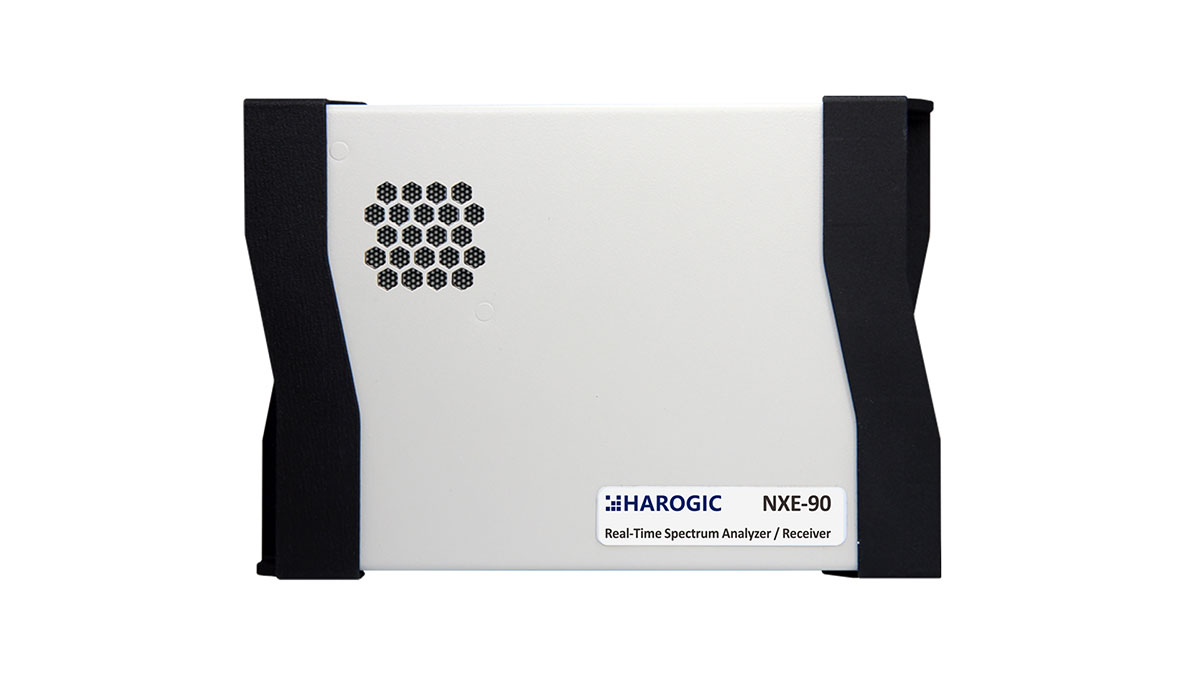

NXE-90 9kHz至9.5GHz网口模块式频谱分析仪/接收机|HAROGIC海得逻捷 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
NXE-90 是基于 1000/100 Mbps 以太 网接口与高速 FPGA 信号处理的小型 化网络节点型实时频谱仪/接收机。集 频谱仪、接收机、实时频谱分析仪于一 体，面向接收机、频谱监测、通用测试 等应用。射频前端包含完整的前置放大 器、衰减器、多段预选滤波器、后置放 大器，紧凑但不简单。可输出频谱、数 字 IQ 流、功率检波波形（零扫宽）、实 时频谱。提供新一代高兼容性 API 接 口，可快速实现高效的二次开发，用户 代码兼容 SAE-90、SAE-200 等其他海 得科技设备，可灵活地根据应用需要选 择硬件。
NXE-90 为接收机、频谱监测、便捷射频测试提供了 尤为灵活的解决方案。提供标准频谱分析、数字 IQ 流、检波分析及实时频谱分析 4 种工作模块式，同时 具备良好的射频与信号处理性能。内置 FPGA 以加速 相关数字信号处理，有效降低对后端设备的处理能力 要求，内置低功耗 ARM 处理器与 1000M/100M 以 太网接口。
产品概要
9 kHz至9.5 GHz 实时频谱分析仪/接收机
超外差式数字接收机架构, 14段预选滤波器
9 kHz至9.5 GHz典型镜像抑制＞90 dB，典型中频抑制＞90 dB
最大100 MHz分析带宽（采样率可调），330.9 GHz/s 扫描速度，FPGA信号处理
轻至645克，167x117x28 mm，功耗13~16 W
1000 M/100 M以太网数据接口
内置多模GNSS定位，提供1 PPS，数据含经纬度信息与时间戳
使用新一代高兼容性API接口（HTRA API）与SAStudio4应用程序
支持ARM与x86处理器的远端主控，支持linux与windows操作系统
支持-20 ℃/-40 ℃至70 ℃工作温度（选件）
内置OCXO（选件）或GNSS驯服OCXO（选件）
内置4G数据模块（选件）
全部
厂家联系方式：
南京海得威尔通信科技有限公司
江苏省南京市江北新区华创路72号鲲鹏大厦A座12楼
cninfo@harogic.com
025-83305049
关注HAROGIC海得逻捷公众号
代号 | 选件 | 说明 |
01 | 内置 OCXO 参考时钟(硬件) | 提供比标配更优稳定度的参考时钟， 温漂<0.2 ppm，增 加 0.8W 的整机功耗。 |
05 | 内置 GNSS 驯服的 OCXO 参考时钟(硬件) | 提供 GNSS 驯服的参考时钟与 1PPS ，增加 1.1W 的整机 功耗。 |
06 | 内置较高精度的 GNSS 定位(硬件) | 提供比标配更高精度的 GNSS 定位 |
09 | 内置 4G 数据模块 (硬件) | 提供 4G 数据连接的物理条件 |
20 | 扩展温度等级 (硬件) | 扩展工作温度至-20~70℃ |
21 | 宽温温度等级 (硬件) | 扩展工作温度至-40~70℃ |
