RTP5000系列50MHz至6/8/18/40GHz实时峰值 USB 功率传感器-60dBm至+20dBm
实时处理无死区 · 195MHz视频带宽 · 3ns上升沿 · 每秒10万次测量
产品简介
RTP5000 是峰值 USB 功率传感器，核心是 Real-Time Power Processing（RTPP）：把采集、显示、测量改成并行处理，每秒 10 万次测量，信号采集没有空隙、也没有测量延迟。
视频带宽 195MHz、上升时间小于 3ns、时间分辨率 100ps，配合脉冲自动测量、CCDF 与波峰因数统计，可以逐脉冲看清毛刺与细节。
看脉冲不看平均值：把「可能漏掉的瞬态」变成一定能抓到的数据点。
核心参数
• 频率范围：50MHz 至 40GHz（6/8/18/40GHz 机型）
• 测量范围：-60dBm 至 +20dBm
• 视频带宽：195MHz
• 上升时间：小于 3ns
• 时间分辨率：100ps（触发抖动同）
• 最小脉宽/最大PRF：10ns / 50MHz
• 测量速度：每秒 100,000 次
功能特性
• 实时功率处理：采集与测量并行，没有传统功率计「重新武装」的空窗，瞬态不会漏。
• 高视频带宽：195MHz 视频带宽与 3ns 上升时间，能还原快沿脉冲的形状。
• 峰值与统计：逐脉冲峰值、CCDF、波峰因数统计，适合雷达与调制信号。
• 多通道同步：多只传感器同步测量，做通道间相位与幅度比对。
• 10GS/s 等效采样：等效 10GS/s、连续 100MS/s，波形细节足够。
• 软件配套：Power Analyzer Suite 提供测量与分析工具，测量结果可导出归档。
应用场景
• 雷达与电子战脉冲测量：脉宽、周期、峰值功率、上升/下降沿。
• 调制信号分析：CCDF 与波峰因数统计，评估信号峰均比。
• 产线快速测试：每秒 10 万次测量，缩短测试节拍。
• 多通道比对：相控阵与多端口模块的通道一致性。
资源下载
• 官网产品页
以上内容与指标均取自Boonton（BOONTON）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Boonton · Maury Microwave 旗下 · onetest 仪器资源库
Boonton
RTP5000系列50MHz至6/8/18/40GHz实时峰值 USB 功率传感器-60dBm至+20dBm 详细指标
实时处理无死区 · 195MHz视频带宽 · 3ns上升沿 · 每秒10万次测量

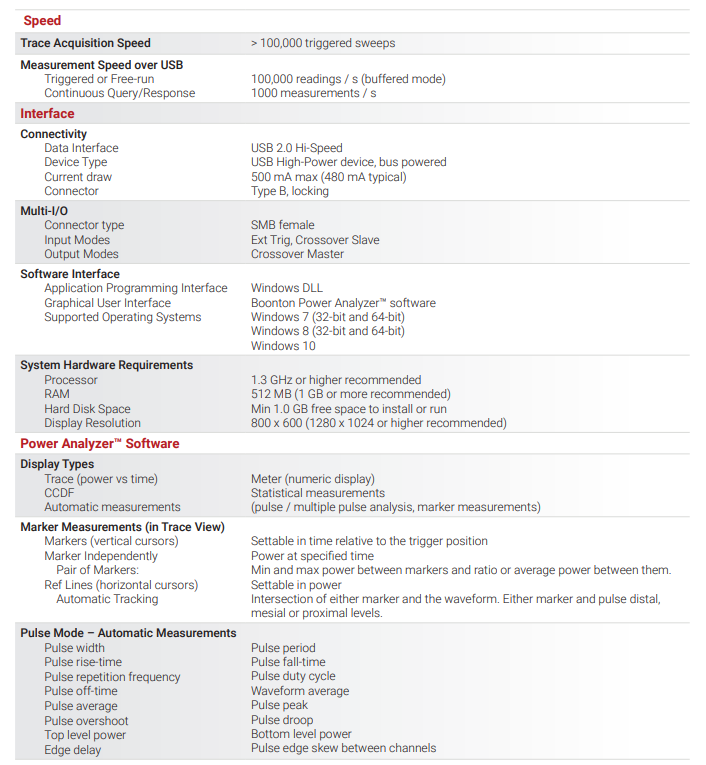

详细指标
以下规格取自 Boonton RTP5000 系列官网规格区块与官方数据手册。
测量
• 频率范围：50MHz 至 40GHz（按机型 6/8/18/40GHz）
• 测量范围：-60dBm 至 +20dBm
• 视频带宽：195MHz
• 上升时间：小于 3ns
• 时间分辨率 / 触发抖动：100ps
• 最小脉宽 / 最大 PRF：10ns / 50MHz
• 测量速度：100,000 次/秒
• 采样率：等效 10GS/s；连续 100MS/s
功能
• 测量模式：峰值、脉冲、CCDF、波峰因数统计
• 多通道：支持多只传感器同步测量
• 软件：Power Analyzer Suite

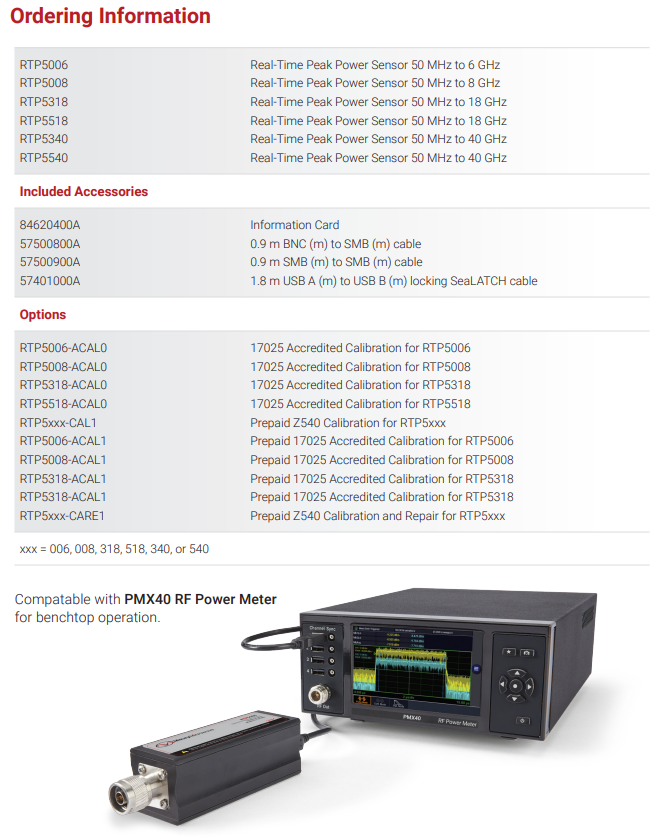

型号与选件
• RTP5006：50 MHz to 6 GHz
• RTP5008：50 MHz to 8 GHz
• RTP5318：50 MHz to 18 GHz
• RTP5340：50 MHz to 40 GHz
• RTP5518：50 MHz to 18 GHz
• RTP5540：50 MHz to 40 GHz
资源下载
以上规格取自 Boonton（BOONTON）官网 RTP5000 Series 与官方数据手册，未做推算。
