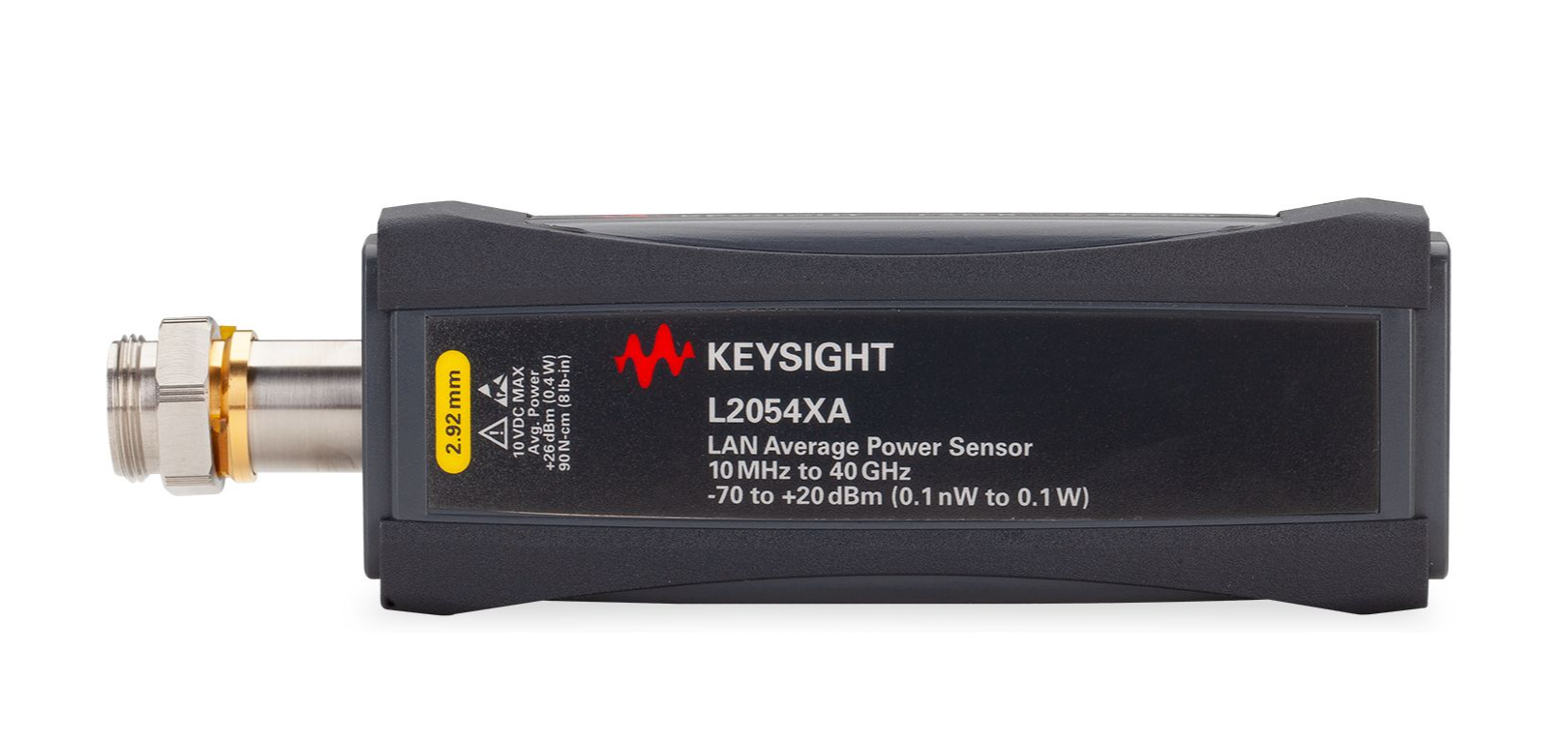

频率范围：10 MHz 至 40 GHz拥有 LAN 连通性及宽广的动态范围（-70 至 +20 dBm），适用于小信号测量快速实时测量，高达 50,000 个读数/秒1 MSa/s 的可变采样率和 1 MSa 的数据存储器支持长时间采样以零静寂时间进行实时测量，可确保对每一个连续脉冲都加以测量平均模式时间选择性功能能够利用整个动态范围执行平均功率测量和时间选择性平均功率测量内置归零和自动校准功能可以节省测量时间，降低测量不确定度仪器现在内置 BenchVue 软件许可证（BV0007B）。 BenchVue 能帮助您轻松连接和控制仪器，自动执行测试序列

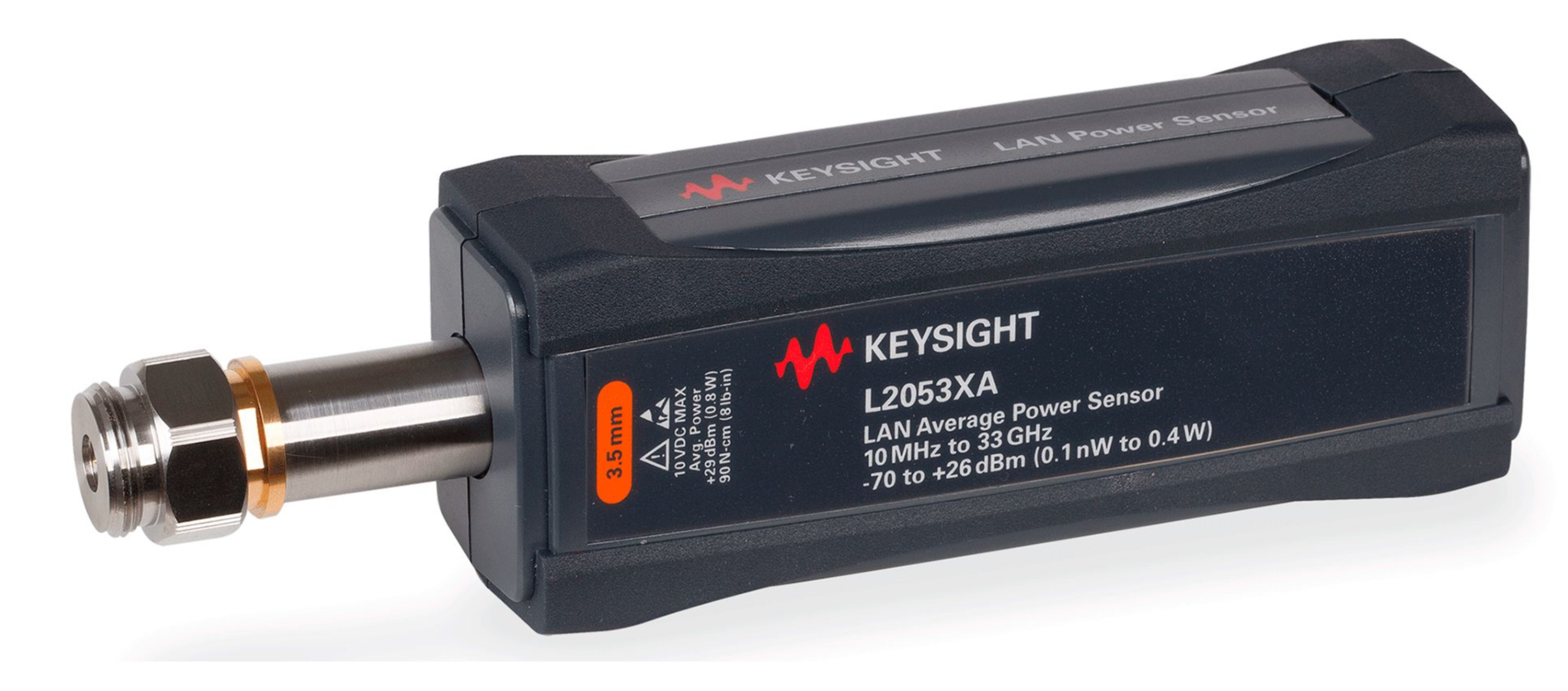

10 MHz 至33 GHz 频率范围LAN 连通性及宽广的动态范围（-70 至 +26 dBm），适用于小信号测量50,000 读数/秒的快速实时测量以零静寂时间进行实时测量，可确保对每一个连续脉冲都加以测量平均模式时间选择性功能能够利用整个动态范围执行平均功率测量和时间选择性平均功率测量内置归零和自动校准功能可以节省测量时间，降低测量不确定度仪器现在内置 BenchVue 软件许可证（BV0007B）。 BenchVue 让连接和控制仪器以及自动执行测试序列变得非常简单
10 MHz 至 18 GHz 频率范围LAN 连通性及宽广的动态范围（-70 至 +26 dBm），适用于小信号测量50,000 读数/秒的快速实时测量以零静寂时间进行实时测量，可确保对每一个连续脉冲都加以测量平均模式时间选择性功能能够利用整个动态范围执行平均功率测量和时间选择性平均功率测量内置归零和自动校准功能可以节省测量时间，降低测量不确定度仪器现在内置 BenchVue 软件许可证（BV0007B）。 BenchVue 让连接和控制仪器以及自动执行测试序列变得非常简单
- «
- 1
- »
同厂商产品
4 kHz 至 6 GHz 和 10 MHz 至 6/18/40 GHz 传感器-60 dBm 至 +20 dBm 动态范围脉冲、平均、CW 和调制模式真正的平均测量，基本上没有调制带宽限制175 kHz 视频带宽，用于脉冲分析实时功率处理™技术，在信号采集方面几乎没有间隙，测量延迟为零每秒 100,000 次测量同步多通道测量Boonton Power Analyzer：套件高级测量和分析软件
6 GHz、8 GHz、18 GHz 和 40 GHz 射频功率传感器高达 195 MHz 的视频带宽，上升时间为 3 ns实时电源处理TM测量死时间为零的技术每秒 100,000 次测量Power Analyzer Suite 高级测量和分析软件波峰因数、CCDF 和统计测量10 GS/s 有效采样率100 MS/s 连续采样率同步多通道测量
CPS2000 50MHz至8GHz USB/LAN真实平均连接功率传感器 -40dBm至+20dBm|Boonton (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

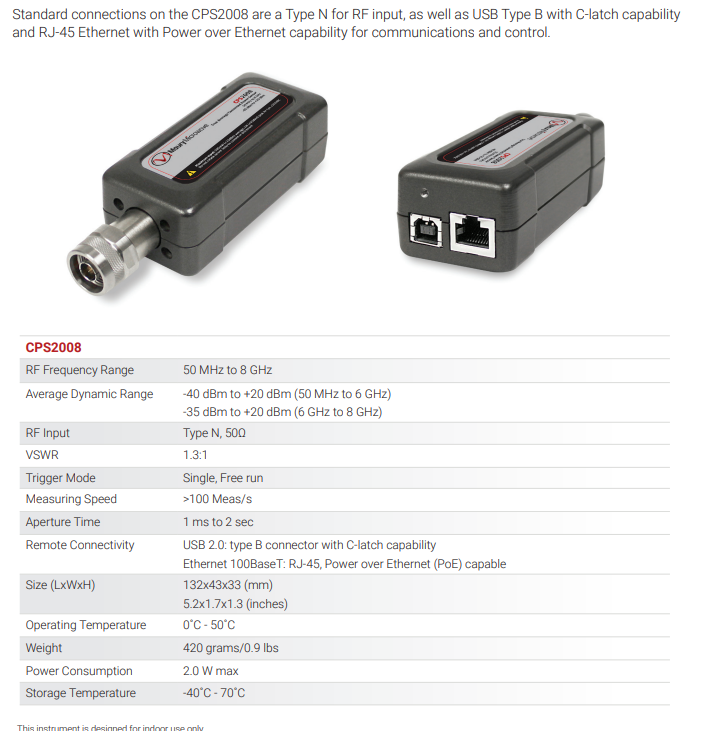

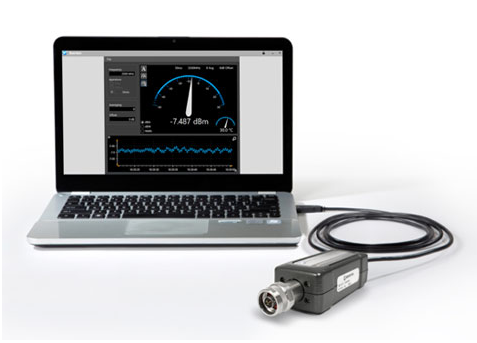

CPS2000 True Average Connected 功率传感器提供 USB、LAN 和 PoE 功能，可轻松测量 50 MHZ 至 8 GHz 的调制信号和 CW 信号的射频功率。CPS2000 传感器与 Windows 和 Linux 系统兼容，包括通过 SCPI、IVI 和 LabVIEW 进行编程所需的所有驱动程序。CPS2000 传感器具有连接性和兼容性，结合 60 dB 动态范围和每秒 100 次测量，是实验室、现场、生产测试、ATE、远程监控和嵌入式环境的理想解决方案。
快速功能
50 MHz 至 8 GHz 频率范围
-40 dBm 至 + 20 dBm 动态范围
CW 和调制信号的真实平均功率测量
USB 和 LAN（带 PoE）连接
SCPI、IVI 和 LabVIEW 编程
Windows 和 Linux 兼容性
每秒 >100 次测量
简化的用户界面，实现快速、准确的测量
关键词:
产品信息
CPS2000 真实平均连接功率传感器
手册
CPS2000 系列使用说明书
CPS2000 系列编程参考手册
软件
CPS2000 系列固件
（安装说明请参阅 CPS2000 系列使用说明书）
Boonton Power Viewer 软件 （CPS2000 PC 软件 1.0.7_2018）
CPS2000 步骤文件下载
下载包含 CPS2000 步骤文件的最新 ZIP 文件
RF 功率传感器选型指南
按频率、功率电平、测量类型和视频带宽选择适合您的 USB 传感器。
按功率和频率划分的台式功率计/分析仪和传感器兼容性图表
按功率和频率划分的 USB 传感器选择指南
