无论是否与网络监控系统结合，EdgeProbe Advanced都提供了一个强大的广播网络警报和诊断工具，使DTV网络运营商能够监控全球趋势并预测可能的故障。
EdgeProbe Advanced 能够通过其 RF 输入（最多 4 个 1RU）在发射机输出处监控 DVB-C 和 DVB-C2 信号，以及通过其 ASI 和 IP 输入在调制器输入和头端/分配链路上。
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

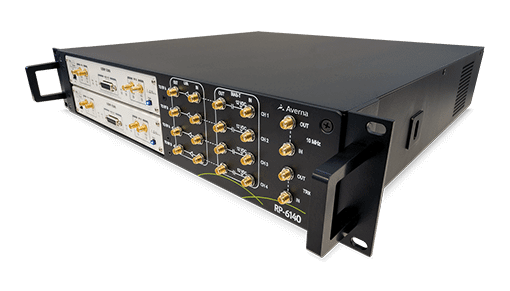

频率范围为 10至6000 MHz，覆盖所有 GNSS 频段（L1、L2 和 L5）和 ISM 频段多通道 （1-4）：高达 4×40 MHz 或 2×80 MHz 带宽，14 位分辨率 （< 1 Hz）用户友好的分析工具：Noise Figure（噪声系数）、Spectrum（频谱）、Power（功率）和 Histogram（直方图）视图存储容量4、8 或 16 TB（最长 20 小时的录制）支持ATSC、蓝牙、DAB、DVB-T、FM、GNSS、高清收音机 （FM）、IBOC、RDS/TMC、WiFi 等。三种型号：RP-6120P（2 通道便携式）、RP-6120D（2 通道桌面）和 RP-6140（4 通道）便携式：包括笔记本电脑 + 坚固的外壳;可以使用 12V 或电池运行（~40 分钟）;DriveView 选项
同厂商产品
EdgeProbe Advanced 能够通过其射频输入（最多 4 个 1RU）在上行链路之前和下行链路之后监控 DVB-S 和 DVB-S2 信号，以及通过其 ASI 和 IP 输入在卫星调制器之前和 IRD 之后的基带传输。
这是准确且成本效益高的监测探头的理想工具：DTV 地面传输 （DVB-T/T2， ISDB-T/Tb）数字电视电缆传输 （DVB-C/C2）卫星 DTV 分配（DVB-S/S2、T2-MI、OneBeam、MPTS）DTH 上行链路和接收（DVB-S/S2、MPTS）将任意两个 RF 标准组合到一个 1RU 设备中。
EdgeProbe Nano DVB-C/C2 采用小巧、紧凑且易于操作的设计，是现场技术人员运输的理想工具，以便 24/7 全天候验证和监控 DTV 网络的所有点。EdgeProbe Nano 能够通过其射频输入（144 x 137 毫米紧凑型）监控 DVB-C/C2 信号。无论是否与网络监控系统结合，EdgeProbe Nano都提供了一个强大的广播网络警报和诊断工具，使DTV网络运营商能够监控全球趋势并预测可能的故障。

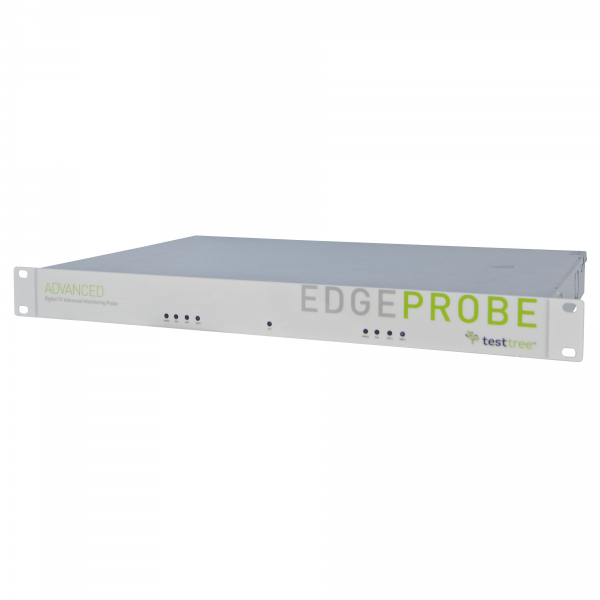

EdgeProbe Advanced DVB-C QAM 四通道高级监测探头 40至1000 MHz 带宽6/7/8MHz |TestTree|TestTree (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
无论是否与网络监控系统结合，EdgeProbe Advanced都提供了一个强大的广播网络警报和诊断工具，使DTV网络运营商能够监控全球趋势并预测可能的故障。
EdgeProbe Advanced 能够通过其 RF 输入（最多 4 个 1RU）在发射机输出处监控 DVB-C 和 DVB-C2 信号，以及通过其 ASI 和 IP 输入在调制器输入和头端/分配链路上。
通过 RF 输入（1RU 中最多 4 个）监控 TX 输出端的 DVB-C QAM 信号
信号电平、MER、BER
调制参数
通过 ASI/IP 接口进行基带监控和转发
通过 ASI 和 IP 输入（1RU 中最多 4 个）监控前端输出和 TX 站点输入处的 TS 基带分配链路
通过 ASI 或 IP 输出转发分析的 TS
IP 数据链路上的 VLAN 支持
完整的 MPEG-2 TS 监看
ETSI TR 101 290 优先级 1、2、3
QoS指标（可选）：服务可用性错误和服务降级错误
验证区域化：服务计划视图、PID/服务存在、加扰
服务和组件比特率
32 GB 内部存储（1RU 中最多 4 个）
警报日志长达 6 个月
长达 6 个月的 RF 参数趋势
TS 录制（手动触发）
双电源（硬件选项）
可以在设备上安装一个额外的电源，以确保电源冗余
远程连接
兼容所有网络监控系统，提供强大的网络警报和诊断工具：监控全球趋势并预测可能的故障。
兼容的 SNMP v2c 和 v2c INFORM，用于警报和设备配置
Web GUI 访问：支持低带宽 Internet 连接（3G、GPRS）
接口
射频
*
连接器输入
多达 4 个 RF 输入（N 型母头 – 50 Ω）
标准
DVB-C：ITU-J83 附录 A、B、C（滚降 0.15）、DVB-C2
频率范围
40 至 1000 MHz
敏感性
-80 至 -5 dBm
通道带宽
6 & 8 MHz
符号速率调制
1.8 至 7.2 Msymbols/s
符号速率调制
16QAM、64QAM、128QAM、256QAM、1024QAM、4096QAM
控制
高达 2 个千兆以太网，用于 Web GUI、SNMP-V2C
传输流 （TS）
多达 4 个 ASI 输入/输出（BNC 型母头 – 75 Ω）
*
高达 4 个千兆以太网，用于数据输入/输出（VLAN 支持）
GNSS 和时间参考
1 个 GNSS 天线输入（SMA 型 – 50 Ω）（GPS/GLONASS）硬件选项，3.3V 天线上电
*
1 个 1PPS 输入（BNC 型母头 – 50 Ω）
*
1x 10MHz 输入（BNC 型母头 – 50 Ω）
监控功能
射频监控器
*
解调状态
锁定 / 解锁
信号电平
-90 至 -5 dBm
MER
0 至 40 分贝
误码率 （DVB-C）
维特比，RS
误码率 （DVB-C2）
LDPC、BCH
调制参数
DVB-C2 中的 L1 part2 信令
TS 显示器底座
MPEG-2 TS 监视器，ETSI TR 101 290 优先级 1 和 2
TS Monitor 高级版
ETSI TR 101 290 优先级 3，QoS （SAE/SDE）
服务计划
验证区域服务、服务和PID比特率、加扰、服务和PID存在
扫描
通过 1 个 RF 输入按顺序监控多个通道频率
扩展内存
32 GB 内部存储空间，用于：长达 6 个月的事件日志、长达 6 个月的趋势、TS 记录
物理的
高度（1 个或 2 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：145 毫米/5.7 英寸
高度（4 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：300 毫米/11.8 英寸
格式：1 RU （19“），电源：100-240 VAC ±10%
功耗：每个主动监控单元 10 W
冗余电源（硬件选件）
环境
工作温度
-20 至 55°C / -4 至 131°F
储存温度
-20 至 70°C / -4 至 158°F
湿度
0 至 95%，无冷凝
关键词:
接口
射频
*
连接器输入
多达 4 个 RF 输入（N 型母头 – 50 Ω）
标准
DVB-C：ITU-J83 附录 A、B、C（滚降 0.15）、DVB-C2
频率范围
40 至 1000 MHz
敏感性
-80 至 -5 dBm
通道带宽
6 & 8 MHz
符号速率调制
1.8 至 7.2 Msymbols/s
符号速率调制
16QAM、64QAM、128QAM、256QAM、1024QAM、4096QAM
控制
高达 2 个千兆以太网，用于 Web GUI、SNMP-V2C
传输流 （TS）
多达 4 个 ASI 输入/输出（BNC 型母头 – 75 Ω）
*
高达 4 个千兆以太网，用于数据输入/输出（VLAN 支持）
GNSS 和时间参考
1 个 GNSS 天线输入（SMA 型 – 50 Ω）（GPS/GLONASS）硬件选项，3.3V 天线上电
*
1 个 1PPS 输入（BNC 型母头 – 50 Ω）
*
1x 10MHz 输入（BNC 型母头 – 50 Ω）
监控功能
射频监控器
*
解调状态
锁定 / 解锁
信号电平
-90 至 -5 dBm
MER
0 至 40 分贝
误码率 （DVB-C）
维特比，RS
误码率 （DVB-C2）
LDPC、BCH
调制参数
DVB-C2 中的 L1 part2 信令
TS 显示器底座
MPEG-2 TS 监视器，ETSI TR 101 290 优先级 1 和 2
TS Monitor 高级版
ETSI TR 101 290 优先级 3，QoS （SAE/SDE）
服务计划
验证区域服务、服务和PID比特率、加扰、服务和PID存在
扫描
通过 1 个 RF 输入按顺序监控多个通道频率
扩展内存
32 GB 内部存储空间，用于：长达 6 个月的事件日志、长达 6 个月的趋势、TS 记录
物理的
高度（1 个或 2 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：145 毫米/5.7 英寸
高度（4 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：300 毫米/11.8 英寸
格式：1 RU （19“），电源：100-240 VAC ±10%
功耗：每个主动监控单元 10 W
冗余电源（硬件选件）
环境
工作温度
-20 至 55°C / -4 至 131°F
储存温度
-20 至 70°C / -4 至 158°F
湿度
0 至 95%，无冷凝
厂家联系方式：
c/o ENENSYS Technologies （总部）
4A rue des Buttes
CS37734
35577 Cesson-Sevigne cedex
FRANCE
电话：+33 （0）1 70 72 51 70
传真：+33 （0）2 99 36 03 84
硬件（1RU）：1PPS & 10MHz输入
单 – 1 个监控单元（RF 输入、ASI 输入/输出、IP 数据输入/输出、32GB 存储空间）、1 个 IP 控制
双 – 2 个监控单元（RF 输入、ASI 输入/输出、IP 数据输入/输出、32GB 存储空间）、1 个 IP 控制
QUAD – 4 个监控单元（RF 输入、ASI 输入/输出、IP 数据输入/输出、32GB 存储空间）、2 个 IP 控制
软件包
* 取决于适用的射频标准：DVB-T/T2 & DVB-S/S2：T2-MI，OneBeam，ISDB-T：BTS
** 仅适用于EdgeProbe Advanced的终极软件包
硬件选项
内部 GNSS 接收器
双电源
热带化：保护硬件免受腐蚀 - 针对热带和盐碱环境的机箱和电子元件处理
默认保修
标准：1 年硬件保修和基本帮助台 （HW RMA）
可选支持服务
Advance HW + SW 1/3/5 年，包括：
先行更换：硬件保修，在收到故障设备之前进行更换
软件升级：访问所有软件更新和升级
优先帮助台：优先访问支持帮助台，解答有关产品使用、问题请求和更改/改进请求的任何问题
高级硬件 1/3/5 年，包括：
高级先行更换 ： 硬件保修，在收到故障设备前 1 个工作日更换（来自专门的客户备用库存）
高级 SW 1/3/5 年，包括：
高级软件支持：SLA合同经理+保证响应时间+每年2天本地主动访问（培训包括新功能的演示、1个TX站点和/或HE访问和配置改进、关于新功能需求的讨论）
软件升级：访问所有软件更新和升级
优先帮助台：优先访问支持帮助台，解答有关产品使用、问题请求和更改/改进请求的任何问题
