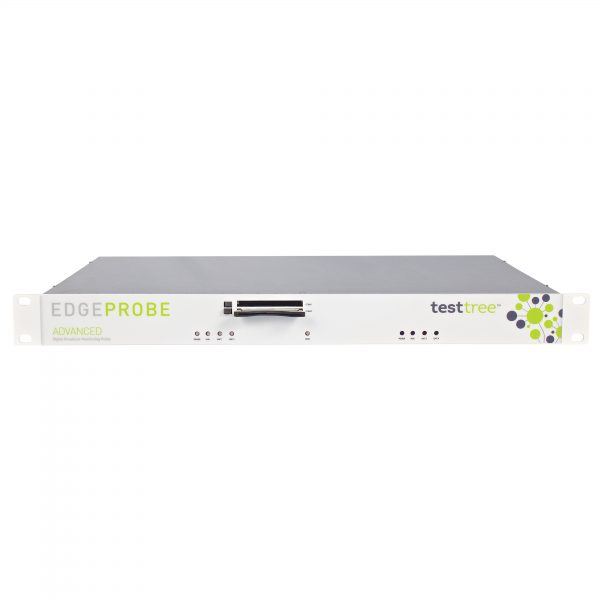

EdgeProbe Advanced DVB-S/S2 四通道高级监测探头950MHz至2150MHz |TestTree (在产)

EdgeProbe Advanced 能够通过其射频输入（最多 4 个 1RU）在上行链路之前和下行链路之后监控 DVB-S 和 DVB-S2 信号，以及通过其 ASI 和 IP 输入在卫星调制器之前和 IRD 之后的基带传输。

参考价格：

厂家：TestTree （收录12个产品）

产地：法国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

无论是否与网络监控系统结合，EdgeProbe Advanced都提供了一个强大的广播网络警报和诊断工具，使DTV网络运营商能够监控全球趋势并预测可能的故障。
EdgeProbe Advanced 能够通过其射频输入（最多 4 个 1RU）在上行链路之前和下行链路之后监控 DVB-S 和 DVB-S2 信号，以及通过其 ASI 和 IP 输入在卫星调制器之前和 IRD 之后的基带传输。

通过RF输入（最多4个在1RU中）在上行/下行链路上监控DVB-S和DVB-S2信号

信号电平、CNR、Eb/N0、链路裕量、BER、调制参数

多流支持，PLS 支持

LNB 供电和配置

频率范围（LNB 下变频后的 L 波段）：950 至 2150 MHz

DVB-S、DVB-S2;C 波段、Ku 波段、Ka 波段

基带监控和 TS 转发，通过 ASI/IP 输出

通过ASI和IP输入（1RU中最多4个）监控头端输出和TX站点输入处的TS & T2-MI & BTS基带分配链路

通过 ASI 或 IP 输出转发解调后的分析型 TS（支持 T2-MI PLP 提取）

IP 数据链路上的 VLAN 支持

完整的 MPEG-2 TS 监看

ETSI TR 101 290 优先级 1、2、3

QoS指标（可选）：服务可用性错误和服务降级错误

验证区域化：服务计划视图、PID/服务存在、加扰

服务和组件比特率

T2-MI & OneBeam 监视器

ETSI TR 101 290 T2-MI 数据包警报

T2 L1 前/后信令

T2-MI PLP TS 分析和提取支持

OneBeam：T2-MI 标记物和带内 PID 监测

32 GB 内部存储（1RU 中最多 4 个）

警报日志长达 6 个月

长达 6 个月的 RF 参数趋势

TS 录制：手动、远程触发

内部GNSS接收器和双PSU - 硬件选项

内部 GNSS：GPS & GLONASS 支持，用于内部 1PPS 参考信号生成

双电源：可在设备上安装一个额外的电源，以确保电源冗余

与所有网络监控系统兼容

强大的网络警报和诊断工具：监控全球趋势并预测可能的故障

兼容的 SNMP v2c 和 v2c INFORM，用于警报和设备配置

Web GUI 访问：支持低带宽互联网连接（3G、GPRS/4G）

应用

24/7监控和维护上行链路和下行链路站点（射频和基带）
为服务等级协议生成服务可用性报告
从 RF 到 ASI 或 IP 的网关
实时传输记录仪

好处

独立、易于使用和配置、快速部署、SNMP 兼容
通过在您的客户之前检测并防止DTV网络降级来提高客户满意度
通过预测和识别问题来降低站点维护成本
在 Satellite Distribution 问题影响整个网络之前检测到它
通过识别全局趋势来规划和改进网络配置
远程访问，与低带宽控制网络（GPRS/3G/4G）兼容
低功耗 25W

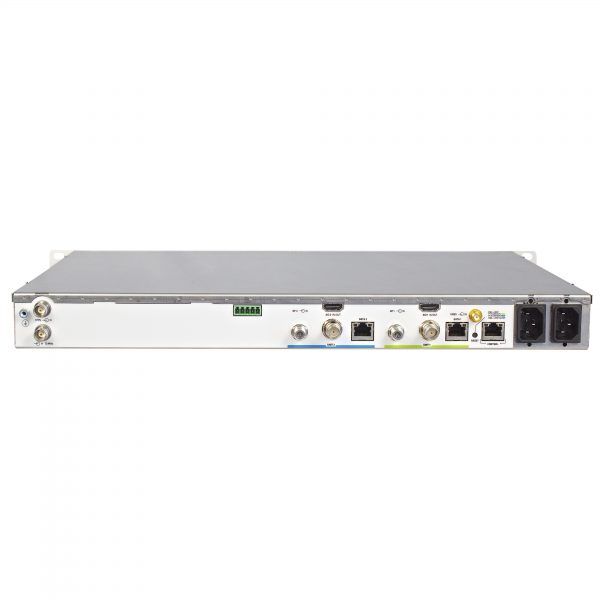

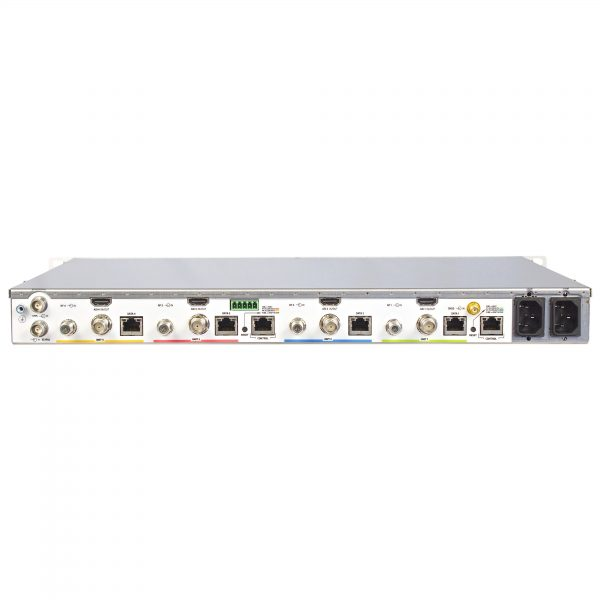

接口

射频
*
连接器输入
最多4个射频输入（F型女性 - 75 Ω））（LNB电源和控制）
标准
DVB-S、DVB-S2
频率范围
950 至 2150 MHz（LNB 下变频后）
基带 TS
多达 4 个 ASI 输入/输出（BNC 型母头 – 75 Ω）
高达 4 个千兆以太网，用于数据输入/输出（VLAN 支持）
GNSS 和时间参考
1 个 GNSS 天线输入（SMA 型 – 50 Ω）（GPS/GLONASS）硬件选项，3.3V 天线上电
1 个 1PPS 输入（BNC 型母头 – 50 Ω）
1x 10MHz 输入（BNC 型母头 – 50 Ω）

物理的

高度：45 毫米 / 1.7 英寸，宽度： 440 毫米 / 17.3 英寸，深度： 300 毫米 / 11.8 英寸
格式：1 RU，宽 19 英寸，电源：100-240 VAC +/-10%
功耗：每个主动监控单元 12.5W
冗余电源（硬件选件）

环境

工作温度
-20 至 55°C / -4 至 131°F
储存温度
-20 至 70°C / -4 至 158°F
湿度
0 至 95%，无冷凝

莫德科德

DVB-S 系列
QPSK，码率：1/2、2/3、3/4、5/6、7/8
DVB-S2 系列
支持 CCM、VCM 和 ACM 模式，滚降：15%、20%、25%、35%
QPSK 码率：1/4、1/3、2/5、1/2、3/5、2/3、3/4、4/5、5/6、8/9、9/10
8PSK 码率：3/5、2/3、3/4、5/6、8/9、9/10
16APSK 码率：2/3、3/4、4/5、5/6、8/9、9/10
32APSK 码率：3/4、4/5、5/6、8/9、9/10
符号速率
DVB-S 65 毫秒 QPSK
DVB-S2 65Msps QPSK ， 60Msps 8PSK ， 45Msps 16APSK

监控功能

射频监控器
*
解调状态
锁定 / 解锁
信号电平
-95 至 -5 dBm（0.1 dBm 分辨率，±2 dBm 精度）
MER
0 至 40 dB（0 至 36 dB：±1 dB，36 至 40 dB：±2 dB）
星座显示
CNR （北海）
-3 至 40 dB（0.1 dB 分辨率，±0.3 dB 精度）
误码率
DVB-S：前 Viterbi、后 Viterbi
DVB-S2：前 LDPC、后 LDPC、PER
*
Eb/N0、链路裕量、调制参数
MultiStream 支持、PLS 支持
T2-MI 监视器
ETSI TR 101 290 T2-MI 数据包，L1 前/后信令
PLP 萃取和 TS PLP 分析
单光束/单照明
监测 DTH 流中的特定 PID，用于恢复 TX 站点上的 T2-MI 分布：T2-MI 标记、带内
TS 显示器底座
ETSI TR 101 290 优先级 1 和 2
TS Monitor 高级版
ETSI TR 101 290 优先级 3
QoS 监视器
ETSI TR 101 290 SAE、SDE
服务计划监控
验证区域服务、服务和PID比特率、加扰、服务和PID存在
扫描
按顺序监控多通道频率或 PLP
扩展内存
高达 4 个 32 GB 的内部存储：长达 6 个月的事件日志、长达 6 个月的趋势、TS 记录

关键词:

接口

射频
*
连接器输入
最多4个射频输入（F型女性 - 75 Ω））（LNB电源和控制）
标准
DVB-S、DVB-S2
频率范围
950 至 2150 MHz（LNB 下变频后）
基带 TS
多达 4 个 ASI 输入/输出（BNC 型母头 – 75 Ω）
高达 4 个千兆以太网，用于数据输入/输出（VLAN 支持）
GNSS 和时间参考
1 个 GNSS 天线输入（SMA 型 – 50 Ω）（GPS/GLONASS）硬件选项，3.3V 天线上电
1 个 1PPS 输入（BNC 型母头 – 50 Ω）
1x 10MHz 输入（BNC 型母头 – 50 Ω）

物理的

高度：45 毫米 / 1.7 英寸，宽度： 440 毫米 / 17.3 英寸，深度： 300 毫米 / 11.8 英寸
格式：1 RU，宽 19 英寸，电源：100-240 VAC +/-10%
功耗：每个主动监控单元 12.5W
冗余电源（硬件选件）

环境

工作温度
-20 至 55°C / -4 至 131°F
储存温度
-20 至 70°C / -4 至 158°F
湿度
0 至 95%，无冷凝

莫德科德

DVB-S 系列
QPSK，码率：1/2、2/3、3/4、5/6、7/8
DVB-S2 系列
支持 CCM、VCM 和 ACM 模式，滚降：15%、20%、25%、35%
QPSK 码率：1/4、1/3、2/5、1/2、3/5、2/3、3/4、4/5、5/6、8/9、9/10
8PSK 码率：3/5、2/3、3/4、5/6、8/9、9/10
16APSK 码率：2/3、3/4、4/5、5/6、8/9、9/10
32APSK 码率：3/4、4/5、5/6、8/9、9/10
符号速率
DVB-S 65 毫秒 QPSK
DVB-S2 65Msps QPSK ， 60Msps 8PSK ， 45Msps 16APSK

监控功能

射频监控器
*
解调状态
锁定 / 解锁
信号电平
-95 至 -5 dBm（0.1 dBm 分辨率，±2 dBm 精度）
MER
0 至 40 dB（0 至 36 dB：±1 dB，36 至 40 dB：±2 dB）
星座显示
CNR （北海）
-3 至 40 dB（0.1 dB 分辨率，±0.3 dB 精度）
误码率
DVB-S：前 Viterbi、后 Viterbi
DVB-S2：前 LDPC、后 LDPC、PER
*
Eb/N0、链路裕量、调制参数
MultiStream 支持、PLS 支持
T2-MI 监视器
ETSI TR 101 290 T2-MI 数据包，L1 前/后信令
PLP 萃取和 TS PLP 分析
单光束/单照明
监测 DTH 流中的特定 PID，用于恢复 TX 站点上的 T2-MI 分布：T2-MI 标记、带内
TS 显示器底座
ETSI TR 101 290 优先级 1 和 2
TS Monitor 高级版
ETSI TR 101 290 优先级 3
QoS 监视器
ETSI TR 101 290 SAE、SDE
服务计划监控
验证区域服务、服务和PID比特率、加扰、服务和PID存在
扫描
按顺序监控多通道频率或 PLP
扩展内存
高达 4 个 32 GB 的内部存储：长达 6 个月的事件日志、长达 6 个月的趋势、TS 记录

数据表

厂家联系方式：

c/o ENENSYS Technologies （总部）
4A rue des Buttes
CS37734
35577 Cesson-Sevigne cedex
FRANCE

电话：+33 （0）1 70 72 51 70
传真：+33 （0）2 99 36 03 84

硬件（1RU）：1PPS & 10MHz输入

单 – 1 个监控单元（RF 输入、ASI 输入/输出、IP 数据输入/输出、32GB 存储空间）、1 个 IP 控制
双 – 2 个监控单元（RF 输入、ASI 输入/输出、IP 数据输入/输出、32GB 存储空间）、1 个 IP 控制
QUAD – 4 个监控单元（RF 输入、ASI 输入/输出、IP 数据输入/输出、32GB 存储空间）、2 个 IP 控制

软件包

* 取决于适用的射频标准：DVB-T/T2 & DVB-S/S2：T2-MI，OneBeam，ISDB-T：BTS

** 仅适用于EdgeProbe Advanced的终极软件包

硬件选项

内部 GNSS 接收器
双电源
热带化：保护硬件免受腐蚀 - 针对热带和盐碱环境的机箱和电子元件处理

默认保修

标准：1 年硬件保修和基本帮助台（HW RMA）

可选支持服务

Advance HW + SW 1/3/5 年，包括：
- 先行更换：硬件保修，在收到故障设备之前进行更换
- 软件升级：访问所有软件更新和升级
- 优先帮助台：优先访问支持帮助台，解答有关产品使用、问题请求和更改/改进请求的任何问题
高级硬件 1/3/5 年，包括：
- 高级先行更换：硬件保修，在收到故障设备前 1 个工作日更换（来自专门的客户备用库存）
高级 SW 1/3/5 年，包括：
- 高级软件支持：SLA合同经理+保证响应时间+每年2天本地主动访问（培训包括新功能的演示、1个TX站点和/或HE访问和配置改进、关于新功能需求的讨论）
- 软件升级：访问所有软件更新和升级
- 优先帮助台：优先访问支持帮助台，解答有关产品使用、问题请求和更改/改进请求的任何问题
