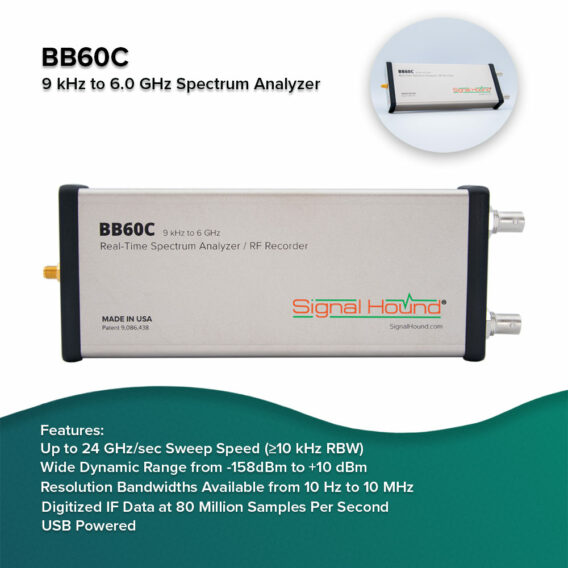

频率范围：9 kHz 至 6 GHz
高达 24 GHz/秒的扫描速度
宽动态范围：-158 dBm至+10 dBm
分辨率带宽范围为 10 Hz 至 10 MHz
仅通过 USB 供电，无需外部电源
强大的数字信号处理功能可在 PC 上实现
以低廉的价格提供软件和硬件
使用我们的API（应用程序编程接口）来开发您自己的应用程序
IF采样率80MSa/S
27 MHz 瞬时带宽
兼容 Windows 7/8/10 64 位操作系统
USB 3.0 通信为 PC 提供 140 MB/秒的持续吞吐量
BB60C 是射频记录仪的理想选择。可变 I/Q 采样率允许对应记录的频谱量进行细粒度控制。数据速率可在 312.5k 至 40M 采样/秒 I/Q 之间选择，并带有可配置的带通滤波器。

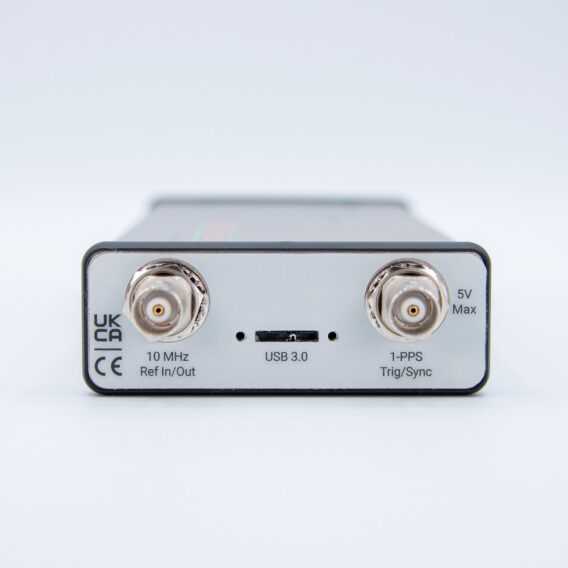

如果您的应用需要对流射频数据进行 GPS 时间戳，BB60C 支持每秒 1 脉冲 （1PPS） 输入，可提供 50ns（4 个样本）的定时精度。
频率范围：9 kHz 至 6 GHz
高达 24 GHz/秒的扫描速度
宽动态范围：-158 dBm至+10 dBm
分辨率带宽范围为 10 Hz 至 10 MHz
仅通过 USB 供电，无需外部电源
强大的数字信号处理功能可在 PC 上实现
以低廉的价格提供软件和硬件
使用我们的API（应用程序编程接口）来开发您自己的应用程序
IF采样率80MSa/S
27 MHz 瞬时带宽
兼容 Windows 7/8/10 64 位操作系统
USB 3.0 通信为 PC 提供 140 MB/秒的持续吞吐量
PIKE软件是 Signal Hound 的免费的频谱分析仪软件，适用于 Signal Hound所有 频谱分析仪和跟踪发生器系列兼容。Spike 提供完整的设备控制、可配置的频谱图显示和用户界面以及多种分析模式，是功能强大且经济实惠的射频分析的完美应用程序。
监视和扫描 LTE 下行链路信号。监控单个频率或定义要扫描的 LTE 频段。软件快速扫描并显示小区ID、RSSI、RSRP、RSRQ、MCC/MNC、EARFCN、SIB1内容等小区信息。所有扫描的单元格都会制成表格，并且可以导出以供外部审查。该信息与标准频谱分析图一起显示。
在当今的无线环境中，严格的测量需要实时功能。
对于许多现实世界的信号——从复杂的调制通信信号到干扰事件，再到脉冲战术信号——信号能量可以是零星的、非重复的，甚至是随机的。使用传统的频谱分析，这些信号几乎不可能在分析仪窗口中“捕获”或触发。Spike 使您能够轻松、有效地进行这些实时测量。
Spike 包括专门的 WLAN 调制分析功能，允许在 WLAN 传输设备上进行物理 (PHY) 层测量，并提供 RF 指标来准确评估您的信号性能和质量。您可以解调波形以查看标头信号信息并分析精确到位级别的调制质量。
Spike 提供经济实惠且简单的射频映射！
借助 Spike，您可以在室外安装和室内 DAS 系统上测试网络覆盖范围并建模无线性能。GPS 坐标测量结果显示在导入的地图上，并且您可以将数据导出为 CSV 或 KML。
在硬件开发过程中使用 EMC 预一致性测试可以帮助您避免在 EMC 一致性测试失败后进行成本高昂且耗时的重新设计。通过利用我们的 BB60、SM200 或 SM435 系列频谱分析仪和 Spike，您就拥有了进行高度灵活的 EMC 预一致性测量的强大工具。Spike 的 EMC 分析模式允许进行测量，例如基于标准的 EMC 预一致性扫描，具有通过/失败限制和多次扫描功能。
除了强大的频谱显示功能之外，Spike 还凭借其全新的数字调制分析功能，将您的 Signal Hound 频谱分析仪转变为矢量信号分析仪。
执行 EVM 测量并查看多种 PSK/QAM 数字调制的复杂绘图。
使用 Spike 的相位噪声测量应用程序验证和改进您的设计。在组件或系统级别测试单边带相位噪声性能。Spike 的简单且符合行业标准的相位噪声测量可以轻松测试国防和通信系统。与 SM200 或 SM435 频谱分析仪配合使用，Spike 提供了经济实惠的相位噪声测试系统。
使用频谱发射模板测量来测试传输模板一致性。使用许多内置标准或创建您自己的标准。
在无线领域使用射频常常是一件令人头疼的事情，因为重叠的频率和信号会干扰无线产品的预期功能。
Spike 附带的干扰搜寻模式允许您可视化干扰信号，以进行分析和故障排除。您可以在本应用笔记中了解有关使用 Spike 进行干扰搜寻的更多信息。
Spike 通过 TCP/IP 链路发送 SCPI 命令来提供用于远程操作 Signal Hound 设备的接口。您可以通过任何 VISA 实现或任何允许 SOCKET 编程的编程语言通过 Spike 连接/连接您的 Signal Hound 设备。
将 Signal Hound SA44B/SA124B/BB60C 频谱分析仪与我们的 TG44A 或 TG124A 跟踪发生器相结合，打造出令人印象深刻且经济实惠的标量网络分析仪！Spike 以其坚如磐石的稳定性增强了此功能。
Signalhound BB60C实时频谱分析仪和RF记录仪是Signalhound家族最新产品。使用USB3.0超高速链路，BB60A 以140MB/秒的速率把数字化中频传输到PC，14位80M采样/秒，20 MHz的可用带宽。
BB60C实时频谱分析仪和RF记录仪，使用USB3.0超高速链路，BB60C 以140MB/秒的速率把数字化中频传输到PC，14位80M采样/秒，27 MHz的可用带宽。作为射频记录仪，需要硬盘驱动器的持续写入速度大于250 MB /秒，每分钟采集的数据约为10G。
免费的SPIKE软件带有的2-D瀑布图和3-D地形视图，以及GPU加速的色彩持久性模式，让你找到平时易丢失的信号。提供丰富易用的应用程序编程接口（API），可实现高达每秒120万次FFT计算。图形界面（GUI）是面向用户开源的，你可以基于此开发自己的软件应用程序。
SPIKE做为矢量信号分析软件，可解调AM,FM,BPSK, DBPSK,QPSK, DQPSK, 8PSK, D8PSK, π/4DQPSK, OQPSK, and QAM16, N-FSK, ASK，实时IQ信号输出。
技术参数
频率
频率范围：9KHz至6GHz
27MHz实时分析带宽
分辨率带宽(RBW)：10Hz至10MHz
内部时钟精度：±1ppm/年
扫描速度（RBW≥10kHz）：24GHz/秒
幅度（RBW ≤100kHz, IF自动校准打开）
电平测量范围：显示平均噪声电平（DANL） 至 +10dBm
电平绝对精度：±2.0dB
显示平均噪声电平 (DANL) dBm/Hz
9 kHz 至 500 kHz –140
500 kHz 至 10 MHz –154
10 MHz 至 6 GHz –158+ 1.1dB/GHz
剩余响应 (包含10MHz时基倍数)
(参考电平 ≤ ‐50dBm, 0dB衰减) –106 dBm
本振泄露: ‐80 dBm
相位噪音(中心频率为1GHz)
频率偏移 dBc/Hz
100 Hz ‐70
1 KHz ‐76
10 KHz ‐83
100 KHz ‐93
1MHz ‐117
同步: ±50ns时间戳信息
工作温度: 0 ℃至 +65 ℃
-40 ℃ 至 +65 ℃（选件一）
尺寸与重量：219mm x 81mm x 30mm
500克
| 版本 | BB60C — 6GHz 实时频谱分析仪 - 标准型，温度范围：0°C 至 +65°C |
|---|---|
| 重量 | 1.10 磅（.5 千克） |
| 尺寸 | 8.63 英寸 x 3.19 英寸 x 1.19 英寸（21.9 x 8.1 x 3 厘米） |
| 版本 | BB60C — 6GHz 实时频谱分析仪 - 选项 1，温度范围：-40°C 至 +65°C |
|---|---|
| 重量 | 1.10 磅（.5 千克） |
| 尺寸 | 8.63 英寸 x 3.19 英寸 x 1.19 英寸（21.9 x 8.1 x 3 厘米） |
| 版本 | |
|---|---|
| 重量 | 1.84 磅（.83 千克） |
| 尺寸 | 10.25 英寸 x 5.44 英寸 x 3.13 英寸（26.04 x 13.8 x 7.95 厘米） |
SPIKE软件是 Signal Hound 的频谱分析仪软件，适用于 Signal Hound所有 频谱分析仪和跟踪发生器系列兼容。Spike 提供完整的设备控制、可配置的频谱图显示和用户界面以及多种分析模式，是功能强大且经济实惠的射频分析的完美应用程序。
Signal Hound官网下载地址：
版本 3.9.0 Windows 11、10、8、7— .zip文件
版本 3.9.0 Windows 11、10、8、7— .zip文件
Version 3.9.0 for Ubuntu 22.04/20.04/18.04 （BB/SM/SP only）— .zip文件
RHEL 8 版本 3.9.0（仅限 BB/SM/SP）— .zip文件
相关：
关于 Signal Hound SDK开发套件
将设备 API 文件作为 Windows DLL 或 Linux 共享对象库文件包含在内，用于控制 Signal Hound 频谱分析仪和信号发生器。
使用设备 API 进行快速、直接的设备控制。
包括 C/C++、C#、Python 和 MATLAB® 的编程示例
在线和离线文档。
包括 Spike 和 VSG60 软件的 SCPI 编程手册和示例。（了解有关 SCPI 的更多信息）
包括 VRT VITA-49 源代码、手册和示例 （SM200）
包括 Spike 扫描记录文件 （.SHR 文件）解析器示例
使用 SM200B 和 SM435B 分段 I/Q 功能执行 250MS/s 的 I/Q 采集和复杂的触发
文档
VSG25 系列 API – 版本说明
电脑要求：
操作系统
64/32 位 Windows 7/8/10/11
VS2019 或 VS2012 C++ 可再发行
Ubuntu的 18.04/20.04
CentOS 7（仅限部分设备）
RedHat 8（仅限部分设备）
推荐使用 Intel i5/i7 处理器。
原生 USB 3.0 支持
SM435B、SM200B、SP145、BB60、VSG60
10GbE 网络连接
SM200C、SM435C
USB 2.0 支持
SA44、SA124、TG44、TG124、VSG25
为相关设备安装的 Signal Hound USB 驱动程序。
发布于 2024-02-06 的当前版本—140 MB zip文件
1、深圳市至一测控技术有限公司
电话：0755-23033660 | 18665380013
地址：深圳市龙华区民田路203号6栋A座4-107
2、南京舜特科通信技术有限公司
总机：025-52635773
传真：025-52632557
邮箱：sales@sainty-tech.com
官网：www.sainty-tech.com
地址：南京市江宁区胜利路89号紫金研创中心3号楼801
操作温度选件：
1、标配：操作温度：0℃至+65℃（-40℃至+65℃能开机，稳定后指标也保证）
2、选件1：操作温度：-40℃至+65℃（指标保证）
