RSA306B 9 kHz至6.2GHzUSB 模块式频谱/信号分析仪|泰克 (在产)

RF 输入频率范围

9 kHz 至 6.2 GHz

频率参考精度

• 校准时初始精度

• ±3 ppm + 老化（18 °C 至 28 °C 环境温度下预热 20 分钟后）

• 精度，典型值

• ±20 ppm + 老化（-10 °C 至 55 °C 环境温度下预热 20 分钟后）

• 老化，典型值

• ±3 x 10-6（第 1 年），以后每年 ±1 x 10-6

外部频率基准输入

• 输入频率范围

• 10 MHz ±10 Hz

• 输入电平范围

• -10 dBm 至 +10 dBm 正弦曲线

• 阻抗

• 50 Ω

中心频率分辨率

• 分块 IQ 采样

• 1 Hz

• 流式 ADC 采样

• 500 kHz

RF 输入阻抗

50 Ω

RF 输入 VSWR（典型值）

≤ 1.8:1（10 MHz 至 6200 MHz，基准电平 ≥ +10 dBm）

（等效回波损耗：≥11 dB）

无损坏最大 RF 输入电平

• 直流电压

• ±40 VDC

• 基准电平 ≥ -10 dBm

• +23 dBm（连续或峰值）

• 基准电平 < -10 dBm

• +15 dBm（连续或峰值）

最大 RF 输入工作电平

仪器能够满足测量规格的最大 RF 输入电平。

• 中心频率 < 22 MHz（低频路径）

• +15 dBm

• 中心频率 ≥ 22 MHz（RF 路径）

• +20 dBm

所有中心频率处的幅度精度

基准电平 +20 dBm 至 -30 dBm，在测试前运行对准操作。

适用于校正后的 IQ 数据，信噪比 > 40 dB。

上述指标适用于在普通出厂校准的绝对湿度条件下（每立方米空气中含有 8 克水）工作和存放的情况。其他湿度指标在“产品指标和性能检验技术参考”资料中提供。

IF带宽

40 MHz

ADC 采样率和位宽度

112 Ms/s，14 位

实时 IF 采集数据（未校正）

112 Ms/s；16 位整数实时采样

40 MHz BW，28 ±0.25 MHz 数字中频，未经校正。校正值随保存的文件一起存储

数据的分块流式传输平均速率为 224 MB/s

分块基带采集数据（校正后）

• 最长采集时间

• 1 秒

• 带宽

• ≤ 40 /( 2N) MHz，0 Hz 数字 IF，N ≥ 0

• 采样率

• ≤ 56 / (2N) Msps，32 位浮动复式采样，N ≥ 0

通道幅度平坦度

基准电平 +20 dBm 至 -30 dBm，在测试前运行对准操作。适用于校正后的 IQ 数据，信噪比 > 40 dB。

触发/同步输入

• 电压范围

• TTL，0.0 V – 5.0 V

• 触发电平，正向阈值电压

• 最小 1.6 V，最大 2.1 V

• 触发电平，负向阈值电压

• 最小 1.0 V，最大 1.35 V

• 阻抗

• 10 kΩ

IF 功率触发

• 阈值范围

• 0 dB 至 -50 dB（相对于基准电平），触发电平高于噪声基底 30 dB 以上时

• 类型

• 上升沿或下降沿

• 触发重新准备时间

• ≤100 μs

显示的平均噪声电平 (DANL)

基准电平 = -50 dBm，输入端连接 50 Ω 负载，对数平均检测（10 个平均值）。频宽 > 40 MHz 的 SignalVu-PC 频谱测量可以在第一段频谱扫描中使用 LF 或 RF 路径。

相位噪声

相位噪声通过 1 GHz CW 信号在 0 dBm 处测得。

下表条目以 dBc/Hz 为单位。

残余杂散响应，典型值

（基准电平 ≤ -50 dBm，RF 输入端接 50 Ω 负载）

• CF 范围 9 kHz - < 1 GHz

• < -100 dBm

• CF 范围 1 GHz - < 3 GHz

• < -95 dBm

• CF 范围 3 GHz - 6.2 GHz

• < -90 dBm

• 本振源相关杂散信号例外情况

• < -80 dBm：2080-2120 MHz

• < -80 dBm：3895-3945 MHz

• < -85 dBm：4780-4810 MHz

杂散 FM

< 10 HzP-P（95% 置信度）

三阶互调失真

两个 CW 信号，1 MHz 间隔，每个输入信号电平低于 RF 输入基准电平设置 5 dB；-15 dBm 基准电平禁用前置放大器；-30 dBm 基准电平启用前置放大器。

• 中心频率 2130 MHz

• 18 ⁰C 至 28 ⁰C 时，-15 dBm 基准电平下 ≤ -63 dBc

• -10 ⁰C 至 55 ⁰C 时，-15 dBm 基准电平下 ≤ -63 dBc（典型值）

• -30 dBm 基准电平下 ≤ -63 dBc（典型值）

• 40 MHz 至 6.2 GHz，典型值

• < -58 dBc，基准电平 = -10 dBm 时

• < -50 dBc，基准电平 = -50 dBm 时

三阶截获 (TOI)

• 中心频率 2130 MHz

• 18 ⁰C 至 28 ⁰C 时，-15 dBm 基准电平下 ≥ +13 dBm

• -10 ⁰C 至 55 ⁰C 时，-15 dBm 基准电平下 ≥ +13 dBm（典型值）

• -30 dBm 基准电平下 ≥ -2 dBm（典型值）

• 40 MHz 至 6.2 GHz，典型值

• < 14 dBm，基准电平为 -10 dBm 时

• < -30 dBm，基准电平为 -50 dBm 时

二阶谐波失真，典型值

< -55 dBc，在 10 MHz 至 300 MHz 范围内，基准电平 = 0 dBm 时

< -60 dBc，在 300 MHz 至 3.1 GHz 范围内，基准电平 = 0 dBm 时

< -50 dBc，在 10 MHz 至 3.1 GHz 范围内，基准电平 = -40 dBm 时

例外：< -45 dBc，在 1850-2330 MHz 范围内

二阶谐波截获 (SHI)

+55 dBm，在 10 MHz 至 300 MHz 范围内，基准电平 = 0 dBm 时

+60 dBm，在 300 MHz 至 3.1 GHz 范围内，基准电平 = 0 dBm 时

+10 dBm，在 10 MHz 至 3.1 GHz 范围内，基准电平 = -40 dBm 时（例外：+5 dBm，在 1850-2330 MHz 范围内）

与输入相关的杂散响应 (SFDR)

• 在 ≤ 6.2 GHz 和 18 - 28 ºC 条件下的输入频率

• 电平	中心频率范围
  下述机制导致的杂散响应：RFx2*LO1、2RFx2*LO1、RFx3LO1、RFx5LO1、RF 馈通到 IF、IF2 镜频
  ≤ -60 dBc	≤ 6200 MHz
  第一 IF 镜频导致的杂散响应 (RFxLO1)
  ≤ -60 dBc	< 2700 MHz
  ≤ -50 dBc	2700 - 6200 MHz

• 在 ≤ 6.2 GHz 和 18 - 28 ºC 时的例外情况，典型值

• 类型	电平	中心频率范围
  IF 馈通	≤ -45 dBc	1850 - 2700 MHz
  第一 IF 镜频	≤ -55 dBc	1850 - 1870 MHz
  	≤ -35 dBc	3700 - 3882 MHz
  	≤ -35 dBc	5400 - 5700 MHz
  第二 IF 镜频	≤ -50 dBc	22 - 1850 MHz
  	≤ -50 dBc	4175 - 4225 MHz
  RFx2LO	≤ -50 dBc	4750 - 4810 MHz
  2RFx2LO	≤ -50 dBc	3900 - 3840 MHz
  RFx3LO	≤ -45 dBc	4175 - 4225 MHz

• 在 18 - 28 ºC 时由于 ADC 镜频导致的杂散响应

• 电平	中心频率范围
  ≤ -60 dBc	相对于中心频率的偏置 > 56 MHz
  ≤ -50 dBc	56 MHz ≥ 相对于中心频率的偏置 ≥ 36 MHz

本帧源馈通到输入连接器

< -75 dBm，基准电平 = -30 dBm 时

音频输出（来自 SignalVu-PC 或应用编程接口）

• 类型

• AM，FM

• IF 带宽范围

• 五个选项，8 kHz 至 200 kHz

• 音频输出频率范围

• 50 Hz - 10 kHz

• PC 音频输出

• 16 位，32 ks/s

• 音频文件输出格式

• .wav 格式，16 位，32 ks/s

信号强度显示画面

• 信号强度指示灯

• 位于显示画面右侧

• 测量带宽

• 高达 40 MHz、取决于频宽和 RBW 设置

• 音调类型

• 可变频率，基于收到的信号强度

频谱和杂散信号显示

• 轨迹

• 三条谱线 + 1 条数学谱线 + 1 条三维频谱图谱线用于频谱显示；4 条谱线用于杂散信号显示

• 轨迹函数

• 正常、平均值 (VRMS)、最大保持、最小保持、对数平均

• 检波器

• 平均值 (VRMS), 平均值 (对数), CISPR 峰值, +峰值, 仅频谱样点 –峰值; 在启用选项 SVQP 时，CISPR 准峰值和平均值

• 频谱轨迹长度

• 801、2401、4001、8001、10401、16001、32001 和 64001 个点

• RBW 范围

• 1.18 Hz 至 8 MHz，用于频谱显示

全频宽扫描速度

• 1 MHz

• 16.5 GHz/s

• 100 kHz

• 16.5 GHz/s

• 10 kHz

• 13.7 GHz/s

• 1 kHz

• 1.9 GHz/s

• 相关信息：

• 使用 Panasonic Toughpad FZ-G1、Intel® Core™ i5-5300U 2.3GHz 处理器、8GB RAM、256GB SSD、Windows®7 Pro 测得。频谱画面仅在屏幕上显示测量值。

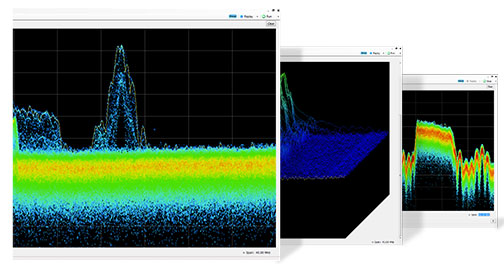

DPX 频谱图显示

• 轨迹检测

• +峰值、-峰值、平均值 (VRMS)

• 轨迹长度、内存深度

• 801（60,000 条轨迹）

• 2401（20,000 条轨迹）

• 4001（12,000 条轨迹）

• 每条线的时间分辨率

• 1 ms 至 6400 s，用户可以选择

测量（标称值）

多分段捕获的 Pulse-Ogram™ 瀑布图显示，其中包括各个脉冲的幅度与时间关系以及频谱。脉冲频率、频率差值、平均开机功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔（秒）、重复间隔 (Hz)、占空比 (%)、占空比（比率）、纹波 (dB)、纹波 (%)、脉顶倾斜 (dB)、脉顶倾斜 (%)、过冲 (dB)、过冲 (%)、脉冲与参考脉冲频率差、脉冲与参考脉冲相位差、脉冲间频率差、脉冲间相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应（时间）、时间标记。

最小检测脉宽，典型值

150 ns

平均开点功率，18 °C ~ 28 °C，典型值

±1.0 dB + 绝对幅度精度

脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

占空比，典型值

读数的 ±0.2%

对于 450 ns 或更宽的脉冲，占空比为 0.5 至 0.001，信噪比 ≥ 30 dB

平均发射功率，典型值

±1.0 dB + 绝对幅度精度

脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

峰值脉冲功率，典型值

±1.5 dB + 绝对幅度精度

脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

脉宽，典型值

读数的 ±0.25%

对于 450 ns 或更宽的脉冲，占空比为 0.5 至 0.001，信噪比 ≥ 30 dB

调制格式

BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM

分析周期

最多 163,500 个采样点

测量滤波器

根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、无

基准滤波器

高斯、升余弦、矩形、IS-95 REF、无

滤波器滚降因数

α：0.001 : 1，0.001 步长

测量功能

星座图、解调 I&Q 随时间变化、误差矢量幅度 (EVM) 随时间变化、眼图、频率偏差随时间变化、幅度误差随时间变化、相位误差随时间变化、信号质量、符号表、格子图

最大符号速率

240 M 符号/秒

调制的信号必须全部包含在采集带宽内

自适应均衡器

线性均衡器、判定导引均衡器和前馈 (FIR) 均衡器，包括系数适配和可调节收敛速率。支持调制类型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK

QPSK 残余 EVM（中心频率 = 2 GHz），典型平均值

1.1 %（100 kHz 符号速率）

1.1 %（1 MHz 符号速率）

1.2 %（10 MHz 符号速率）

2.5 %（30 MHz 符号速率）

400 个符号测量长度，平均 20 次，归一化基准 = 最大符号幅度

256 QAM 残余 EVM（中心频率 = 2 GHz），典型平均值

0.8 %（10 MHz 符号速率）

1.5 %（30 MHz 符号速率）

400 个符号测量长度，平均 20 次，归一化基准 = 最大符号幅度

测量功能

WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系

残余 EVM - 802.11a/g/j /p (OFDM)，64-QAM，典型值

2.4 GHz, 20 MHz带宽: -38 dB

5.8 GHz, 20 MHz带宽: -38 dB

输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

残余EVM - 802.11b, CCK-11, 典型值

2.4 GHz, 11 Mbps: 2.0 %

输入信号电平为最佳EVM优化, 平均1,000个码片, BT = .61

测量功能

WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系

EVM 性能 - 802.11n，64-QAM，典型值

2.4 GHz, 40 MHz带宽: -35 dB

5.8 GHz, 40 MHz带宽: -35 dB

输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

测量功能

WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系

EVM 性能 - 802.11ac，256-QAM，典型值

5.8 GHz, 40 MHz带宽: -35 dB

输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

测量功能

RF 输出功率、工作频率精度、调制辐射频谱、多余的杂散辐射、邻道功率比、频率偏差、调制保真度、频率误差、眼图、符号表、符号比率精度、发射机功率和编码器启动时间、发射机吞吐量延迟、频率偏差与时间的关系、功率与时间的关系、瞬态频率行为、HCPM 发射机逻辑通道峰值功率与邻道功率比、HCPM 发射机逻辑通道时隙外功率、HCPM 发射机逻辑通道功率包络、HCPM 发射机逻辑通道时间对准、交叉相关标记。

调制保真度，典型值

C4FM = 1.3%

HCPM = 0.8%

HDQPSK = 2.5%

输入信号电平是为获得最佳的调制保真度而优化的。

支持的标准

Bluetooth® 4.2 基本速率、Bluetooth® 4.2 低能耗、Bluetooth® 4.2 增强型数据速率。Bluetooth® 5（在启用 SV31 时）。

测量功能

峰值功率、平均功率、邻道功率或带内辐射模板、-20 dB 带宽、频率误差、调制特性（包括 ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比率）、频率偏差与时间的关系（含数据包和八位字节级测量信息）、载波频率 f0、频率偏置（前导和净荷）、最大频率偏置、频率漂移 f1-f0、最大漂移率 fn-f0 和 fn-fn-5、中心频率偏置表和频率漂移表、带色码的符号表、包报头解码信息、眼图、星座图

输出功率（BR 和 LE），典型平均值

支持的测量：平均功率，峰值功率

电平不确定性：参阅仪器幅度和平坦度指标

测量范围：信号电平 > –70 dBm

调制特性，典型平均值

支持的测量：ΔF1avg、ΔF2avg、ΔF2avg/ΔF1avg，ΔF2max%>=115kHz（基本速率），ΔF2max%>=115kHz（低能耗）

偏差范围：±280 kHz

偏差不确定性（在 0 dBm 时）：

• 2 kHz + 仪器频率不确定度（基本速率）

• 3 kHz + 仪器频率不确定度（低能耗）

测量范围：标称通道频率±100 kHz

初始载波频率容限 (ICFT)（BR 和 LE），典型平均值

测量不确定度（0 dBm 时）：<1 kHz 2 + 仪器频率不确定度

测量范围：标称通道频率±100 kHz

载波频率漂移（BR 和 LE），典型平均值

支持的测量：最大频率偏置，漂移 f1-f0，最大漂移 fn-f0，以及最大漂移 fn-fn-5（BR 和 LE 50 μs）

测量不确定度：<2 kHz + 仪器频率不确定度

测量范围：标称通道频率±100 kHz

带内辐射 (ACPR)（BR 和 LE）

电平不确定性：参阅仪器幅度和平坦度指标

LTE 下行链路 RF 测量 (SV28xx-SVPC)

• 支持的标准

• 3GPP TS 36.141 第 12.5 版

• 支持的帧格式

• FDD 和 TDD

• 支持的测量和显示

• 邻道泄漏比 (ACLR)、频谱辐射模板 (SEM)、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随时间变化以及一级同步信号和二级同步信号的 LTE 星座图（带小区号、群号、段号、RS（参考信号）功率和频率误差）。

• ACLR，针对 E-UTRA 频段（典型值，带有噪声校正）

• 第 1 邻道 60 dB

• 第 2 邻道 62 dB

5G NR 上行链路/下行链路测量 (5GNRNL-SVPC)

• 支持的标准

• TS 38.141-1（用于 BS）和 38.521-1（用于 UE）

• 调制精度

• Sec 6.5.2（用于 BS）和 Sec 6.4.2（用于 UE）。

• ACP

• Sec 6.6.3（用于 BS）和 Sec 6.5.2.4（用于 UE）

• 支持的帧格式

• 上行链路（FDD 和 TDD）

  下行链路（FDD 和 TDD）

• 支持的测量和显示

• 通道功率 (CHP)、邻道功率 (ACP)、功率与时间的关系 (PVT)1、调制精度（包括误差矢量幅度 (EVM)、频率误差、IQ 误差）、EVM 与符号的关系、占用带宽 (OBW)、频谱辐射模板 (SEM)、星座图和带标量结果的摘要表。

• EVM（典型值）

• 20 MHz 1CC，256QAM UL，30 kHz 副载波间距
  400 MHz	650 MHz	1 GHz	2 GHz	3 GHz	3.5 GHz	5 GHz	6 GHz
  1.15%	1.15%	1.28%	0.97%	1.13%	1.16%	1.08%	1.25%

  400 MHz 至 6 GHz 时 <-37.4 dB rms EVM，20 MHz CC1，256QAM，-6 dBm 至 -33 dBm 通道功率，满刻度下小于 -1 dB。



• ACLR（典型值）

• 小于 6GHz 时 < -48dBc，用于 20MHz CC1，256QAM，-6dBm 至 -27dBm 通道功率，满刻度下小于 -1dB。

EMC 预认证和故障排除 (EMCVUxx-SVPC)

• 标准

• EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G

• 功能

• EMC-EMI 显示、附件和限制线设置向导、检查、谐波标记、电平目标、比较谱线、测量环境、报告生成、重新测量点

• 检波器

• +峰值、平均值、平均值（对数）、平均值 (VRMS)、CISPR 准峰值、CISPR 峰值、CISPR 平均值、CISPR 对数平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值

• 限制线

• 最多 3 条限制线（带相应余量）

• 分辨率 BW

• 按照标准设置或由用户规定

• 驻留时间

• 按照标准设置或由用户规定

• 报告格式

• PDF、HTML、MHT、RTF、XLSX、图像文件格式

• 附件类型

• 天线、近场探头、电缆、放大器、限幅器、衰减器、滤波器等

• 校正格式

• 增益/损耗常数、增益/损耗表、天线因数

• 轨迹

• 保存/调出多达 5 条谱线、数学谱线（谱线 1 减去谱线 2）、环境谱线

绘图 (MAPxx-SVPC)

• 支持的地图类型

• Pitney Bowes MapInfo (*.mif)、位图 (*.bmp)、Open Street Maps (.osm)

• 保存的测量结果

• 测量数据文件（导出的结果）

• 用于测量的地图文件

• Google Earth KMZ 文件

• 可以调用的结果文件（轨迹和设置文件）

• 兼容 MapInfo 的 MIF/MID 文件

播放录制的信号 (SV56)

• 播放文件类型

• RSA306、RSA500 或 RSA600 记录的 R3F

• 记录的文件带宽

• 40 MHz

• 文件播放控制

• 通用：播放、停止、退出播放

• 地点：播放开始点/结束点可以设置为 0-100%

• 跳跃：规定的跳跃长度为 73 μs 到文件大小的 99%

• 实时速率：按记录时间 1:1 比率播放

• 循环控制：播放一次，或连续循环

• 内存要求

• 记录信号要求存储器支持300 MB/s的写入速率。以实时速率播放记录的文件要求存储器支持300 MB/s的读取速率。

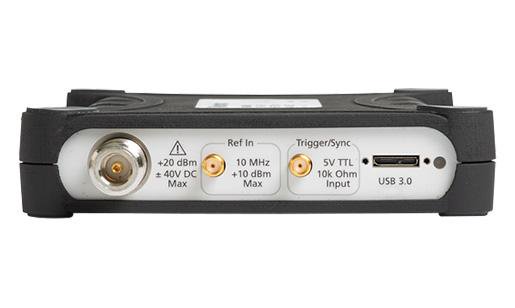

RF 输入

N 型，孔式 (RSA306B)

SMA 型，孔式 (RSA306B-SMA)

外部频率基准输入

SMA 型，孔式

触发/同步输入

SMA 型，孔式

状态指示灯

LED，红/绿双色

USB 设备端口

USB 3.0 转 Micro-B，可使用翼形锁定螺丝进行配接

功耗

根据 USB 3.0 SuperSpeed 要求：5.0 V，≤ 900 mA（标称值）

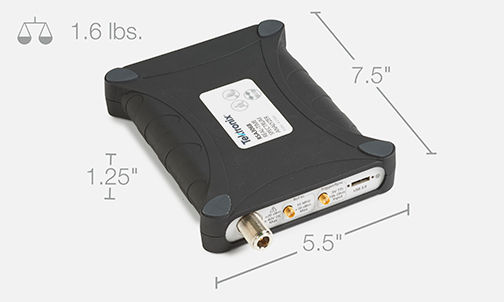

尺寸

重量

RSA306B：750 g (1.65 lbs)

RSA306B-SMA（带外壳）：701.5 g (1.55 lbs)

RSA306B-SMA（无外壳）：571.5 g (1.26 lbs)

地区认证

欧洲：EN61326

澳大利亚/新西兰：AS/NZS 2064

EMC 辐射

EN61000-3-2、EN61000-3-3、EN61326-2-1

EMC 抗扰能力

EN61326–1/2、IEC61000-4-2/3/4/5/6/8/11

温度

• 工作状态

• –10 °C 至 +55 °C（+14 °F 至 +131 °F）

• 非工作状态

• -51 °C 至 +71 °C（-60 °F 至 +160 °F）

湿度（工作状态）

+30 °C 至 +40 °C（+86 °F 至 +104 °F）时，相对湿度 (RH) 5% 至 75% ±5%

+40 °C 至 +55 °C（+86 °F 至 +131 °F）时，相对湿度 5% 至 45%

海拔高度

• 工作状态

• 最高 9,144 米（30,000 英尺）

• 非工作状态

• 15,240 米（50,000 英尺）

动态性能3

• 机械冲击（工作时）

• 半正弦机械冲击，30 g 峰值幅度，11 μs 持续时间，每个轴向跌落三次（共 18 次）

• 随机振动（未工作时）

• 0.030 g2/Hz，10-500 Hz，每个轴 30 分钟，三个轴共 90 分钟

处理和运输3

• 台式机处理, 工作时

• 根据 MIL-PRF-28800F Class 2 工作状态：设备相应侧面的相应边缘旋转跌落

• 运输中跌落，非工作状态

• 根据 MIL-PRF-28800F Class 2 工作状态：运输中跌落触及设备的六个面和四个角上，从 30 cm (11.8 英寸) 的高度总计冲击 10 次
