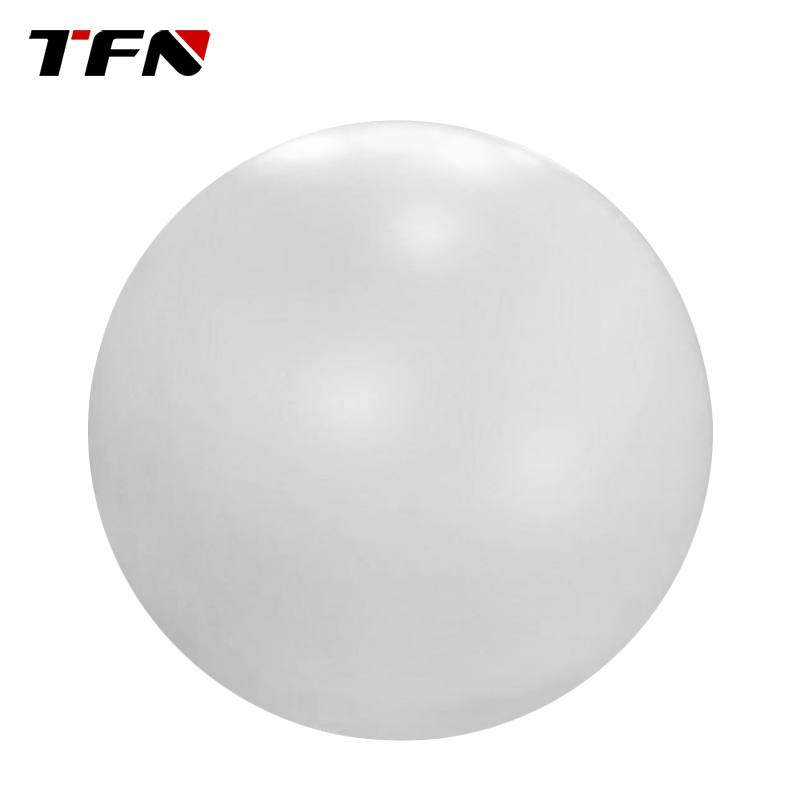

    工作频率:1GHz至3GHz天线单元数:每层8单元)适应极化方式:垂直极化;天线形式:喇叭天线;覆盖范围:360°;

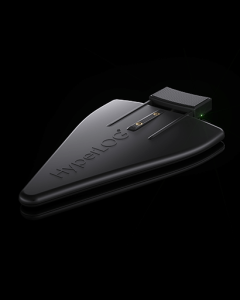

    频率范围：680MHz至8/10/20GHzLPDA有源最大增益：45dBi射频接口：SMA (f)1/4" Thread重量：1200g尺寸：590x360x30 mm
    频率范围：700MHz至2.5/4/60GHzLPDA有源驻波比：< 2:1最大增益：45dBi射频接口：SMA (f)1/4" Thread重量：270g尺寸：340x200x25 mm
    • «
    • 1

    同厂商产品

    频率范围：9kHz至6GHz分辨率带宽（RBW）10Hz 至20 MHz50 dB输入衰减器，可调1-dB步进显示范围 -150 dBm 至 +21 dBm （RBW = 10 Hz）显示平均噪声电平DANL < -155 dBm/Hz< 1,2 dB 电平测量不确定度，在 15°C 至 30°C温度下高分辨率频谱，单次扫描大概 600.000个采样点固定分辨率检波器（Bins），可选检波方式有 +Peak-, -Peak- 或 RMSASCII或二进制数据传输选项 多信道功率： 高达500个克自有定义的信道选项 电平表（零展宽）：分辨率带宽100 Hz 至 32 MHz选项 示波器与I/Q数据：时域实时分析，滤波带宽100 Hz – 32 MHz， I/Q数据最大32 MHz 通道带宽；CBW; 400 kHz实时数据流分析
    频率范围：5MHz至2.5GHz分辨率带宽（RBW）1 kHz 至 1 MHz30 dB输入衰减器，可调1-dB步进显示范围 -110 dBm 至 +1 dBm （RBW = 1 kHz）显示平均噪声电平DANL < -140 dBm/Hz< 1,5 dB 电平测量不确定度，在 15°C 至 30°C温度下高分辨率频谱，单次扫描大概 600.000个采样点固定分辨率检波器（Bins），可选检波方式有 +Peak-, -Peak- 或 RMSASCII或二进制数据传输选项 多信道功率： 高达500个克自有定义的信道选项 电平表（零展宽）：分辨率带宽100 Hz 至 32 MHz
    频率范围 8 kHz 至 8 GHz扫描速度最高达50 GHz/s40 MHz 实时带宽，并具有非常高的频率分辨率FFT 重叠不低于 75 %FFT s长度：16 384100 % POI（侦听概率）最小信号持续时间> 3.125 µs 具有完整的幅度精度> 2 ns 不考虑幅度精度IP65-级防护，设计坚固，压铸铝防护外壳独立工作，支持LTE和直流供电低耗电开放式系统平台支持第三方Windows 10应用直接安装运行
    • «
    • 1

    ADFA 200MHz 至 2.7GHz自动测向天线|Narda (在产)

    • 内置移相器与开关矩阵

    • 测向过程

    • 测向方法：沃森瓦特与相关干涉仪

    • 测向不确定度：f < 200 MHz: < 3° RMS (typ) |   f > 200 MHz: < 1° RMS (typ)

    • 内置电子罗盘

    • 内置带天线及PPS的GNSS接收器

    • 直径： 480 mm

    • 自动测向天线 10 MHz 至 8 GHz

    • 高频电缆， DC 至 8 GHz， N 至 SMA，  50 Ohm， 5 m

    • ADFA 汽车吸盘吸附装置

    • 选件：自动测向天线控制“测向视图”


    参考价格 ：

    厂家：Narda （收录10个产品）

    产地：德国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    ADFA - 自动测向天线

    在识别和分析信号之后，通常需要定位信号发射源的位置。 SignalShark支持Narda新型的自动测向天线（ADFA），并能够快速，可靠地定位RF信号。 SignalShark与ADFA结合使用可为许多信号测向的应用提供高性能和高性价比的解决方案，例如：

    • 频带管理

    • 快速可靠地定位发射源和干扰信号

    • PMR和移动网络维护

    • 边境通信监测

    • 区域防护与信号侦查


    快速设置，高性能的ADFA 与SignalShark的结合使用是世界上性价比最高的解决方案，可精确定位10 MHz至8 GHz的信号。 轻松工作，最高性价比。 无需外部PC，不需要第二或第三方天线或软件。 只需用磁性吸盘将ADFA 固定在车顶上，然后将其与控制和电源电缆连接到SignalShark，测向工作即可立即开始。 或将其锁定在支撑三脚架上以进行长期监监测与测向。 快速投入使用是成功测向的关键。

    只需按一下发送按钮，SignalShark和ADFA就可以在1.2毫秒内完成测向位。 在对讲机的发射按钮上每按一次按钮都需要更长的时间，因此我们完成测向定位高效准确。

    测向精度极高 380毫米大直径（在200 MHz至2.7 GHz频段）由于具有380mm的天线孔径和九个天线阵子，ADFA拥有非常高的测向精度。基于热力图的定位算法软件直接在SignalShark主机上运行，即使是在反射较多的城市区域，也能够获得十分可靠的定位结果

    包括频谱监测 天线中的全向参考阵子可以允许整个接收频带内实现全频带频率监测。 此外，信号在测向定位期间始终可见，甚至发射器的信道变化也可以监测。

    紧凑集成的罗盘 ADFA天线与SignalShark本身一样，都配备了GNSS接收器模块，因此可以确保无干扰地接收，例如 GPS坐标，指南针方向和时间信息。 而且ADFA天线也配备有电磁罗盘。 用于固定测向监测使用。

    方位角数据 通常，自动天线只能水平测向，也就是说在其水平面上的信号。 如果您接近信号源，天线必须要“向上看”，那么测向通常会中断。 但是，Narda自动测向天线（ADFA）也可以是垂直的测向，即在极大的范围内测量仰角。 因此，当您接近发射器或在丘陵地带行驶时，测向不会停止。 信号一旦被捕获，SignalShark将紧跟不舍。

    • 内置移相器与开关矩阵

    • 测向过程

    • 测向方法：沃森瓦特与相关干涉仪

    • 测向不确定度：f < 200 MHz: < 3° RMS (typ) |   f > 200 MHz: < 1° RMS (typ)

    • 内置电子罗盘

    • 内置带天线及PPS的GNSS接收器

    • 直径： 480 mm

    • 自动测向天线 10 MHz 至 8 GHz

    • 高频电缆， DC 至 8 GHz， N 至 SMA，  50 Ohm， 5 m

    • ADFA 汽车吸盘吸附装置

    • 选件：自动测向天线控制“测向视图”

    频率范围10 MHz 至 8 GHz

    尺寸219 mm x 480 mm (8.62ʺ x 18.9ʺ)

    重量6,5 kg (14.3 lbs)

    全自动测向系统

    全自动测向系统
    SignalShark支持Narda的ADFA（自动测向天线）。 ADFA将来自多个天线阵子的信号处理转换为一路单通道的测向信号。 ADFA由SignalShark控制，SignalShark会根据单个通道的测向信号进行自动测向定位。 测量结果可以是测向的全向电平指和频谱值。 此外，SignalShark还可以计算测向线的统计分布并显示发射源的位置，并实时显示热图。

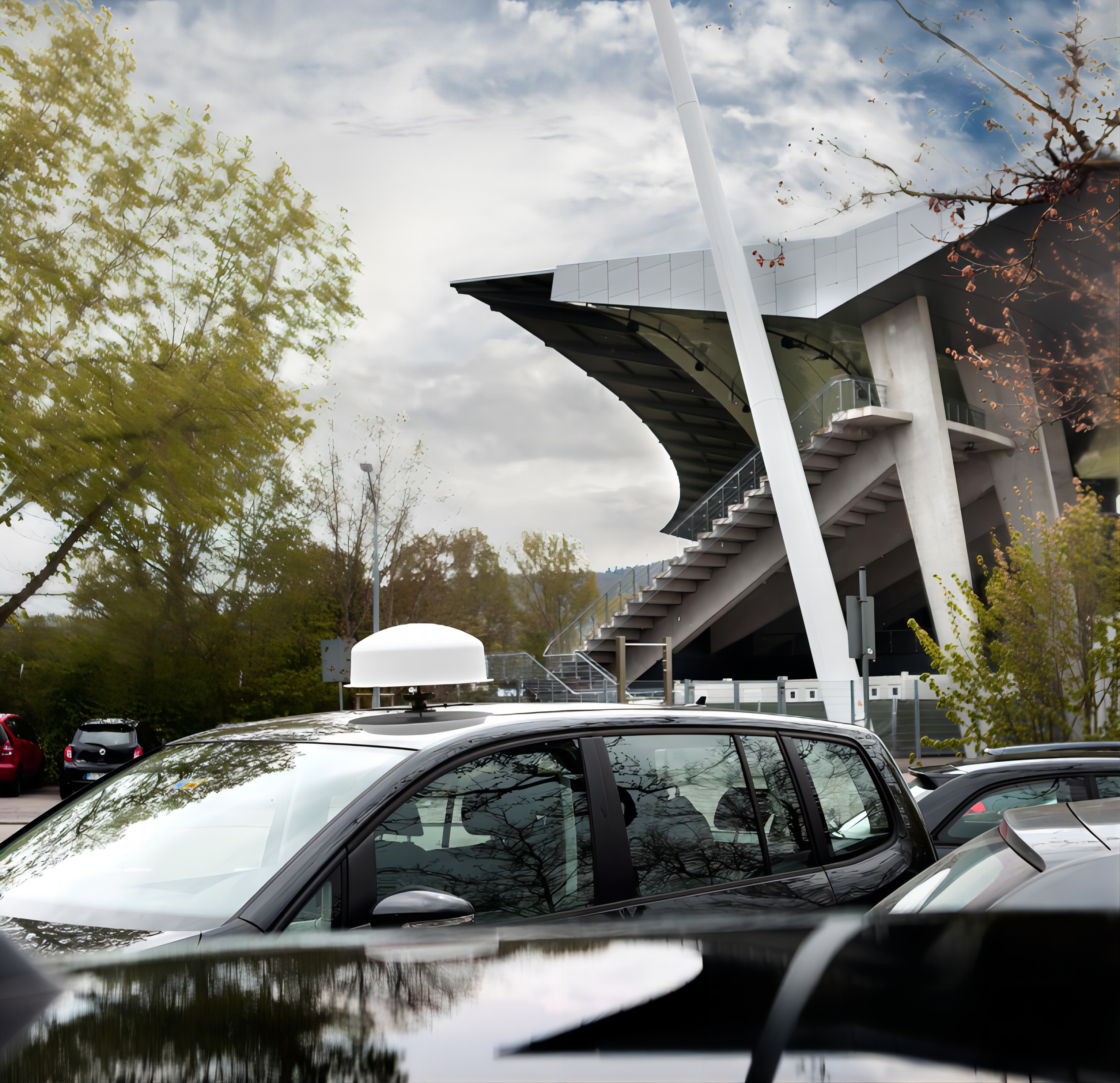

    ADFA可以与三脚架一起使用，也可以安装在天线桅杆或通过车顶上的磁性吸附装置安装使用。

    快速自动测向
    在ADFA中，有几个天线阵列元件的很多天线阵子，一个全向参考天线阵子，四个移相器，一个加法器和一个开关矩阵。 SignalShark通过其极其快速的内部测量单元控制并同步开关矩阵。 一个完整的测向周期只需要为1.2 ms。 在每个测向周期内测量全向信道功率和频谱。 这样在测向的同时监视信号强度或频谱的变化。 通过这种方式，您可以针对感兴趣的信号优化参数设置并监测相邻的信道。

    内置发射源定位
    SignalShark通过自主评估所有可用的测向结果并将其显示在地图上，简化了发射源的定位程序。 它使用测向不确定性的测向方位的统计算法分布大大提高了测向的精确性。 测向结果是一个映射图，在该映射图上记录了发射源的可能位置，利用颜色编码的方式在地图上标示出发射源可能的位置。红色表示可能性非常大的位置，蓝色表示可能性非常小的位置。同时，利用椭圆标记95%可能性被定位的区域，椭圆中心代表估计的发射机位置。

    如果测向环境不理想，例如在城市区域进行测向时，环境对测向偏差的影响比ADFA本身更大。然而，如果在足够多的位置进行大量的测向，即使是在城市环境，SignalShark定位算法也能够定位出发射源的真实位置。为了加速和优化定位处理，ADFA可以固定在车顶在疑似区域行进测量，即使是在具有挑战性的环境里也能够快速可靠定位。
