    HSX9000系列 10MHz至3/6/12/24/40GHz多通道相参信号源|Holzworth (在产)

    频率范围： 10MHz - 3/6/12/24/40GHz

    频率分辨率：0.001Hz

    相位分辨率：0.1°

    切换速度：5ms

    通道数：1-4个可选

    输出功率： -110dBm - +20dBm

    输出功率分辨率：0.01dB

    输出信号相位噪声： -142dBc/Hz    ；1GHz @10KHz offset ，输出功率+10dBm

    谐波输出：2次谐波  -40dBc （10MHz -6GHz)  ; -32dBc (>6GHz)

                   3次谐波  -60dBc （10MHz -6GHz)  ; -56dBc (>6GHz)

    杂散输出：-76dBc @10GHz


    参考价格 ：

    厂家：Holzworth （收录14个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

     HSX9000系列 10MHz至3/6/12/24/40GHz多通道相参信号源

    HSX 系列是基于宽带 PLL 的频率源，可提供出色的噪声和频谱纯度性能以及高达 +20dBm 和低至 -110dBm 的高精度动态范围。 1U 高外形提供 1、2、3 或 4 通道型号； 所有这些都通过相位相干 RF 输出提供稳定的频率精度，以实现高端通道间稳定性。

    HSX9000A系列合成器作为多通道连续波信号源，具有业界领先的相位噪声和频谱纯度性能。紧凑的1U机箱可提供1x到4x的独立可调通道（频率/相位偏移/振幅），以优化测试系统机架内的通道密度。特定于应用的频率选项可以配置为覆盖10MHz到3GHz、6GHz、12GHz、24GHz和40GHz的组合。每个宽带通道输出提供高达+20dBm至-110dBm的精确动态范围。Holzworth独特的多环路结构提供了最高的频率精度、通道间稳定性和相位一致性。


    主要特点：


    完全独立的频道

    每个射频输出由一个单独的、内部加载的合成器/衰减器模块驱动。每个1U机箱最多可指定4个独立可调合成器，以实现同类产品中最高的集成通道密度。HSY9000A系列每通道平均功耗不到20瓦，效率很高。

    相位相干通道

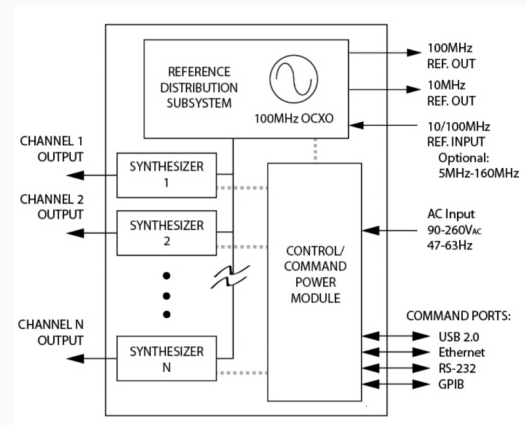

    Holzworth HSX9000A系列合成器提供了一种基于YIG的专有多回路体系结构的性能优势，该体系结构带有一个集中的参考分配子系统，该子系统维护所有集成通道之间的紧密相位相干关系。

    通道对通道的终极稳定性

    与传统的基于PLL的合成器不同，Holzworth专有的多回路结构可以创建精确合成的信号，同时具有瞬时和长期稳定性。通道之间的温度变化仍然是导致漂移的唯一原因。经过热优化的无风扇底盘是专门为保持尽可能低的热效率而开发的通道之间的梯度。通道特定的热监测可用于跟踪每个加载的合成器模块的相对通道温度。

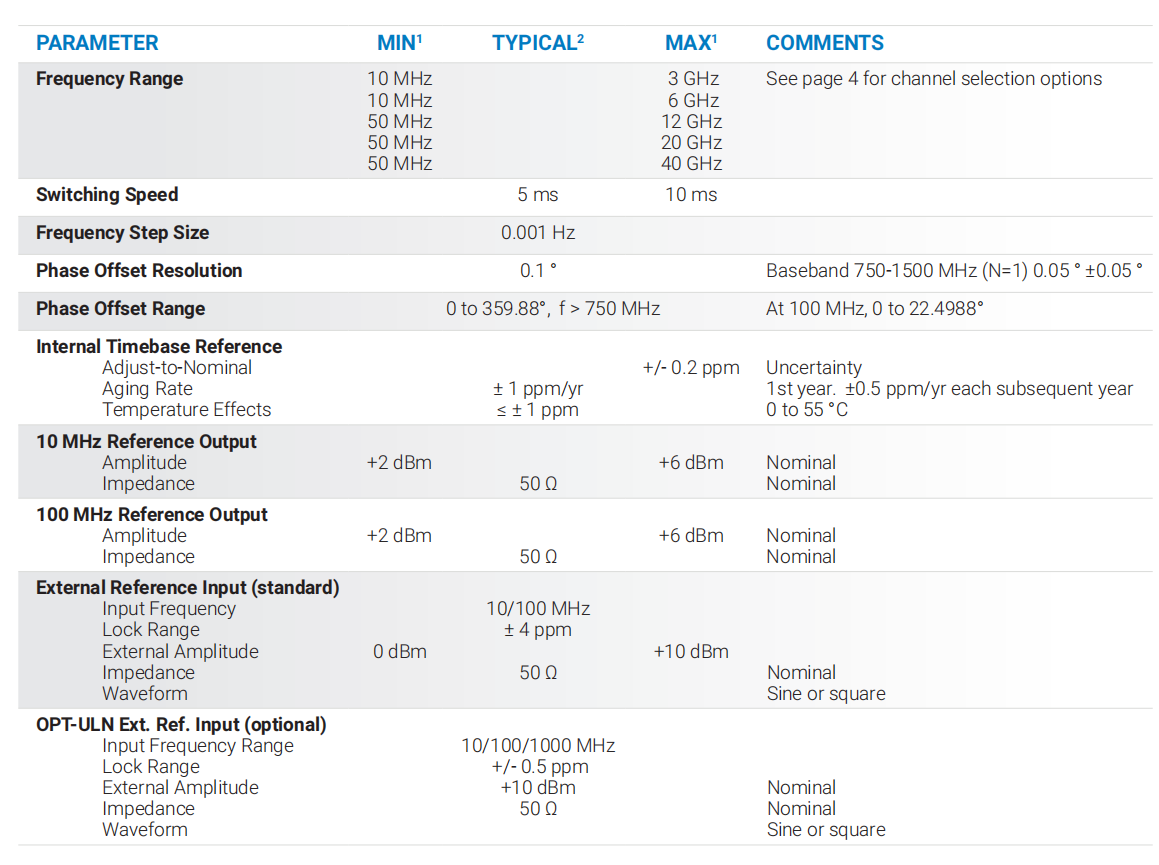

    主要技术指标：

    频率范围： 10MHz 至 3/6/12/24/40GHz

    频率分辨率：0.001Hz

    相位分辨率：0.1°

    切换速度：5ms

    通道数：1-4个可选

    输出功率： -110dBm - +20dBm

    输出功率分辨率：0.01dB

    输出信号相位噪声： -142dBc/Hz    ；1GHz @10KHz offset ，输出功率+10dBm

    谐波输出：2次谐波  -40dBc （10MHz -6GHz)  ; -32dBc (>6GHz)

                   3次谐波  -60dBc （10MHz -6GHz)  ; -56dBc (>6GHz)

    杂散输出：-76dBc @10GHz




    订货信息：

    HSX9000                HSX9000机箱， X=1，2，3，4

    Opt X03                 10MHz-3GHz信号源模块， X=1，2，3，4

    Opt X06                 10MHz-6GHz信号源模块， X=1，2，3，4

    Opt X12                 10MHz-12GHz信号源模块， X=1，2，3，4

    Opt X24                 10MHz-24GHz信号源模块， X=1，2，3，4

    Opt X40                 10MHz-40GHz信号源模块， X=1，2

    Opt REFX                5MHz-160MHz参考时钟输入
