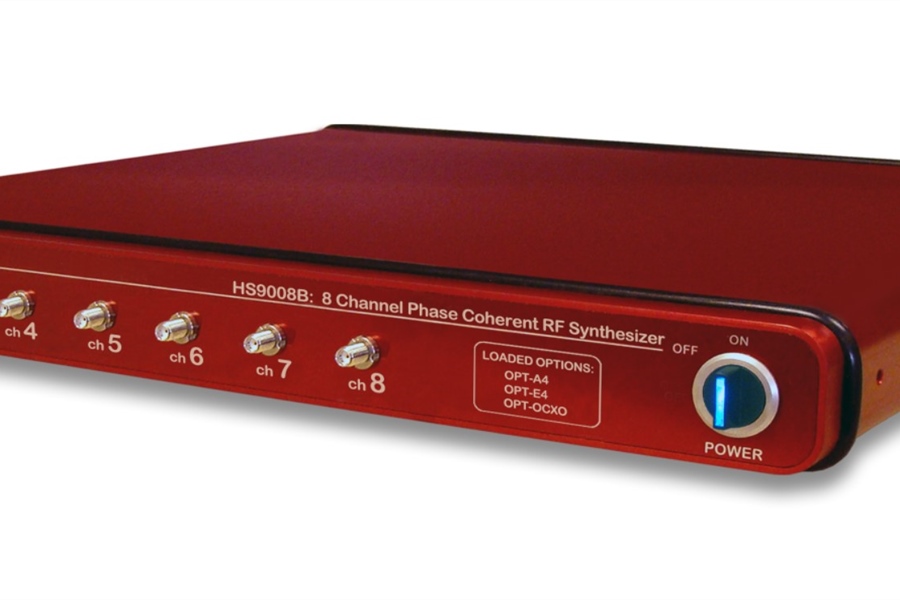

HS9000B系列 10MHz至1/2/3/4/6/12/18GHz多通道相参信号源|Holzworth

频率范围：10MHz至1/2/3/4/6/12/18GHz频率分辨率：0.001Hz相位分辨率：0.1°切换速度：350us通道数：1-8个可选输出功率： -50dBm - +20dBm输出功率分辨率：0.01dB输出信号相位噪声： -122dBc/Hz ；1GHz @10KHz offset ，输出功率+10dBm谐波输出：2次谐波 -45dBc @1GHz; 3次谐波 -75dBc @1GHz杂散输出：-70dBc @1GHz

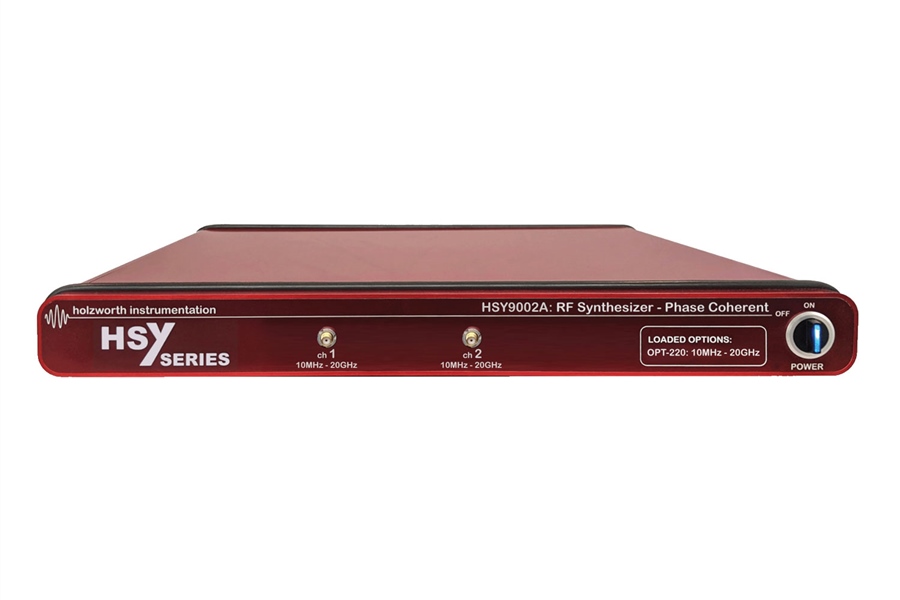

HSY9000系列 10MHz至3/6/12/20GHz多通道相参信号源|Holzworth

频率范围： 10MHz至 3/6/12/20GHz频率分辨率：0.001Hz相位分辨率：0.1°切换速度：5ms通道数：1或2输出功率： -110dBm - +20dBm输出功率分辨率：0.01dB3 GHz相位噪声：-136 dBc/Hz（10kHz偏移），采用OPT-ULN6 GHz 相位噪声：-135 dBc/Hz（10kHz 偏移），带 OPT-ULN12 GHz相位噪声：-123 dBc/Hz（10kHz偏移），采用OPT-ULN20 GHz 相位噪声：-118 dBc/Hz（10kHz 偏移），带 OPT-ULN

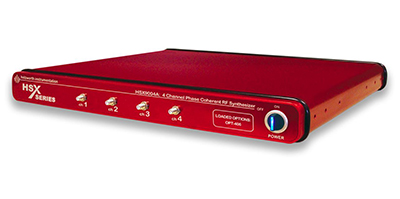

HSX9000系列 10MHz至3/6/12/24/40GHz多通道相参信号源|Holzworth

频率范围： 10MHz - 3/6/12/24/40GHz频率分辨率：0.001Hz相位分辨率：0.1°切换速度：5ms通道数：1-4个可选输出功率： -110dBm - +20dBm输出功率分辨率：0.01dB输出信号相位噪声： -142dBc/Hz ；1GHz @10KHz offset ，输出功率+10dBm谐波输出：2次谐波 -40dBc （10MHz -6GHz) ; -32dBc (>6GHz) 3次谐波 -60dBc （10MHz -6GHz) ; -56dBc (>6GHz)杂散输出：-76dBc @10GHz

HSM系列 10MHz至1/2/3/4//6.4/12.5/20GHz单通道频率合成器 (在产)

频率范围i：10MHz至1/2/3/4//6.4/12.5/20GHz

HSM1001B	10 MHz 至 1 GHz	-50 dBm 至 +20 dBm
HSM2001B	10 MHz 至 2 GHz	-50 dBm 至 +20 dBm
HSM3001B	10 MHz 至 3 GHz	-50 dBm 至 +20 dBm
HSM4001B	10 MHz 至 4 GHz	-50 dBm 至 +20 dBm
HSM6001B	10 MHz 至 6.4 GHz	-50 dBm 至 +20 dBm
HSM12001B	10 MHz 至 12.5 GHz	-20 dBm 至 +20 dBm
HSM18001B	10 MHz 至 20 GHz	-20 dBm 至 +20 dBm

参考价格：

厂家：Holzworth （收录14个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

HSM系列 10MHz至1/2/3/4//6.4/12.5/20GHz单通道频率合成器

Holzworth 的 RF 合成器模块最初设计为 Holzworth 相位噪声分析仪产品的内部可调谐 LO 测试源。由于需要易于集成，HSM 系列设计集成了一系列电气和机械功能，以满足当今高性能通信系统和集成测试系统的苛刻要求。经过现场验证的可靠性，MTBF 超过 240 kHrs。

HSM 系列：单通道模块

Holzworth HSM 系列射频频率合成器是微波连续波源，基于非 PLL 平台构建。

数模混合设计提供了出色的相位噪声性能和杂散响应，补充了这些数字模拟混合信号源的相位相干特性。

HSM 系列提供多种型号，涵盖越来越宽的带宽，因此用户可以在优化价格的同时最好地满足应用要求。

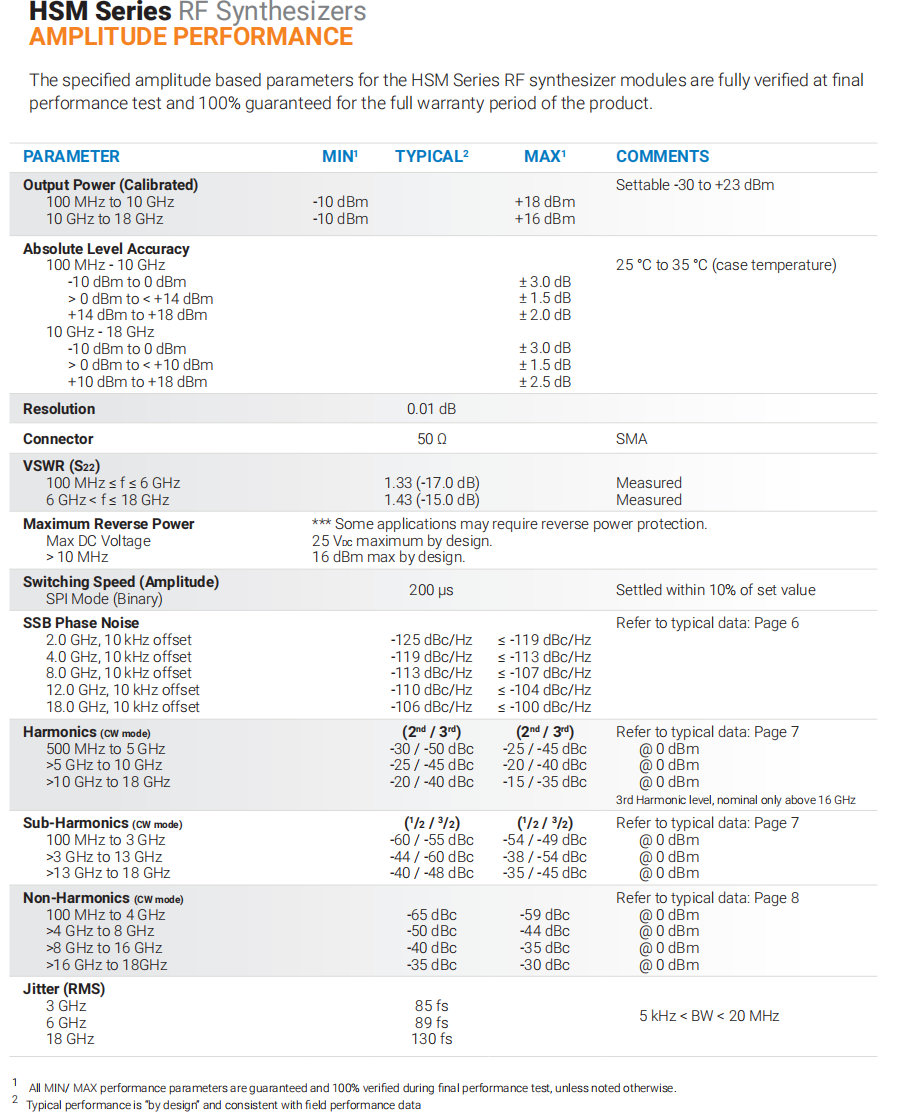

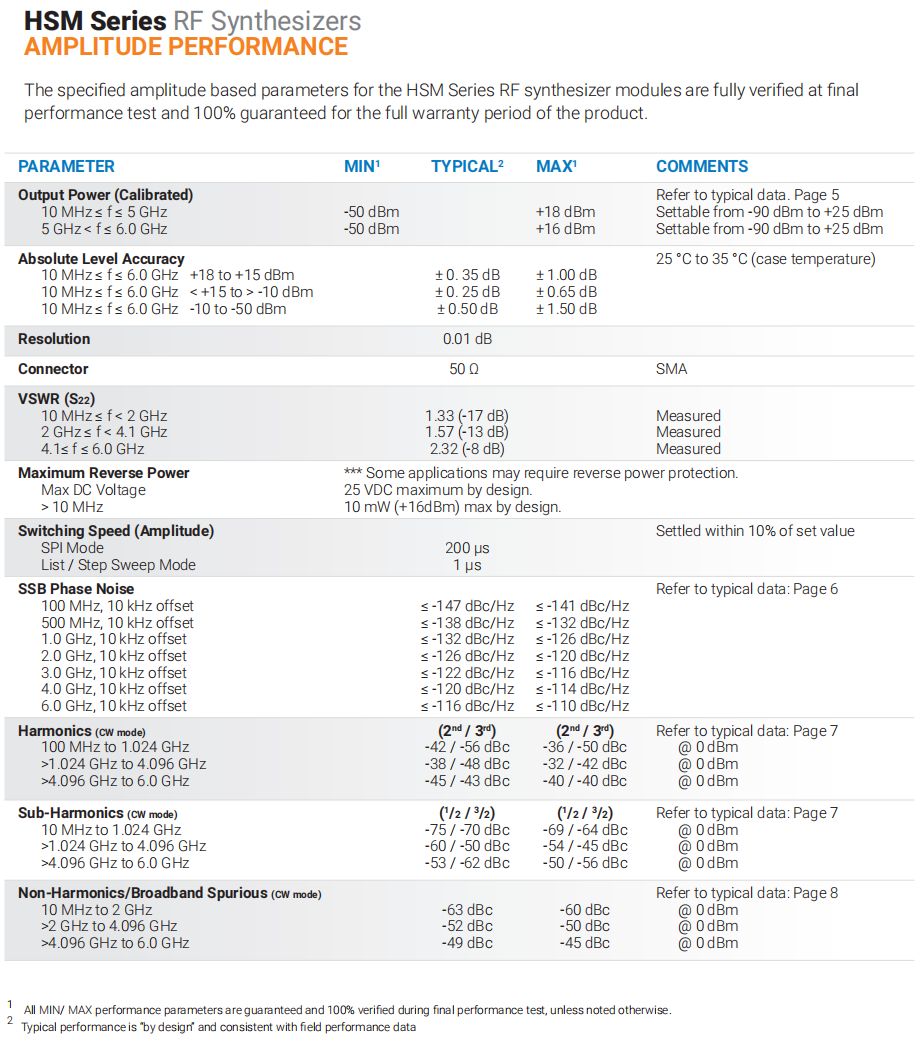

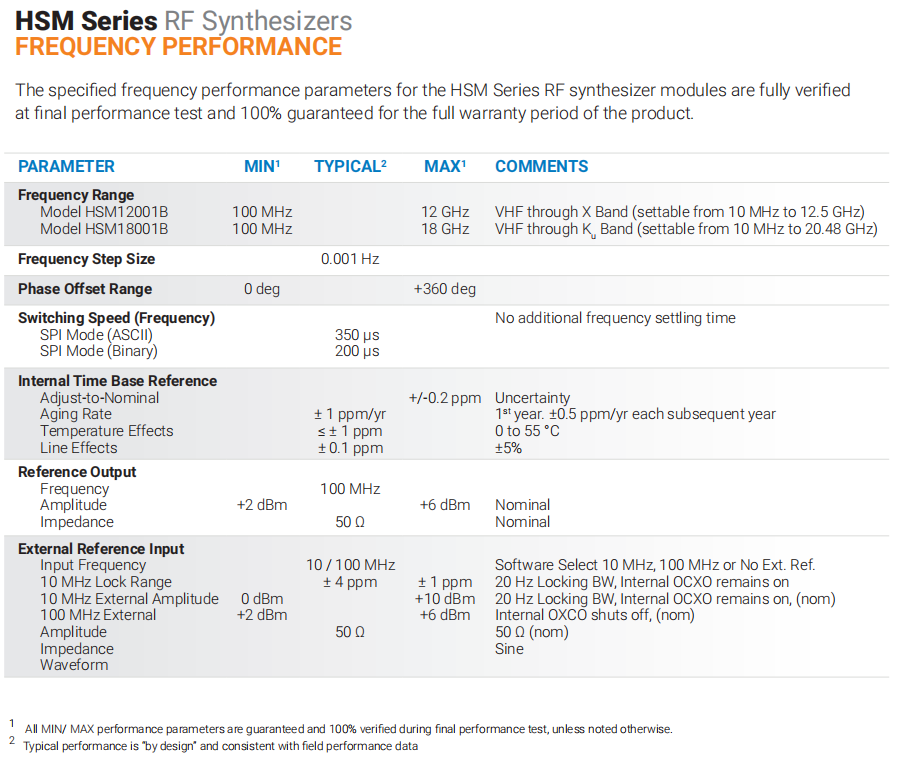

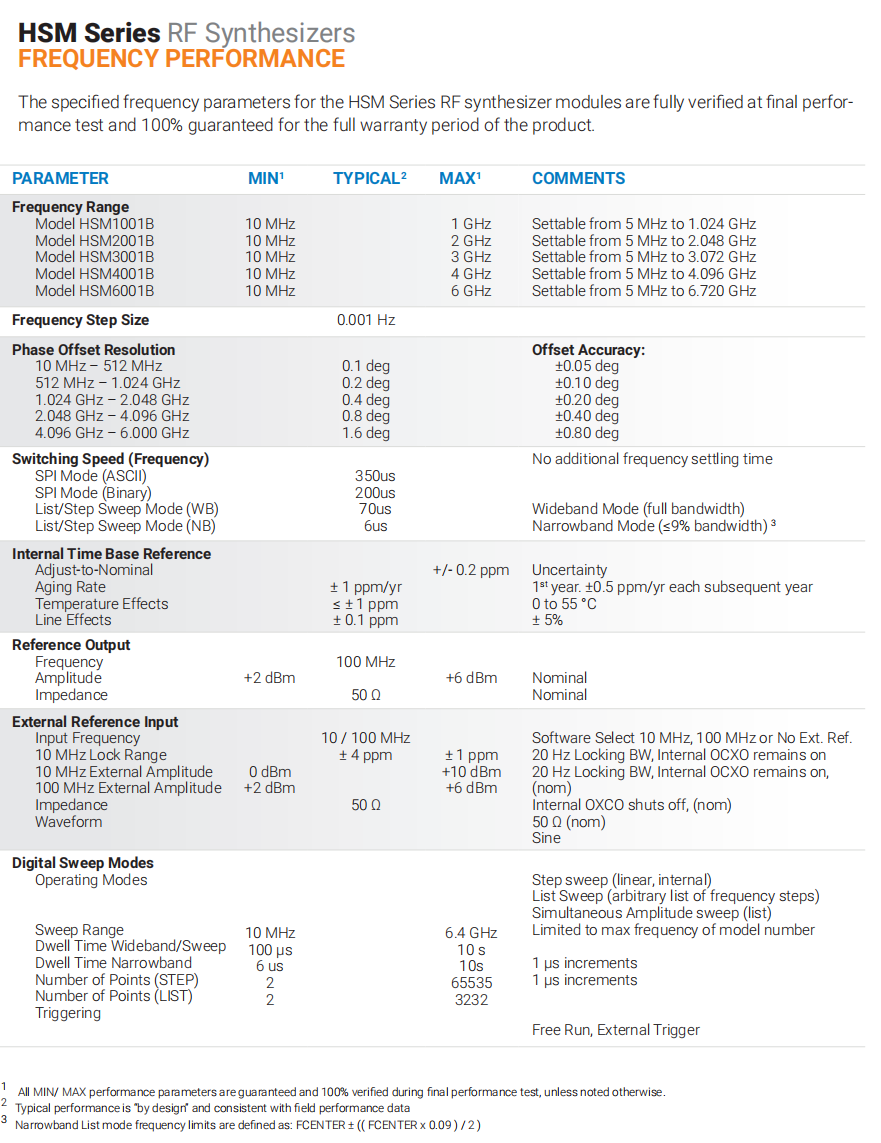

HSM系列规格

零件编号	带宽	输出功率	相位噪声（10kHz OS）	二次谐波	杂散	下载
HSM1001B	10 MHz 至 1 GHz	-50 dBm 至 +20 dBm	-132 dBc/Hz （1 GHz）	-42分贝	-70分贝	数据表
HSM2001B	10 MHz 至 2 GHz	-50 dBm 至 +20 dBm	-126 dBc/Hz （2 GHz）	-45分贝	-70分贝
HSM3001B	10 MHz 至 3 GHz	-50 dBm 至 +20 dBm	-122 dBc/Hz （3 GHz）	-45分贝	-65分贝
HSM4001B	10 MHz 至 4 GHz	-50 dBm 至 +20 dBm	-120 dBc/Hz （4 GHz）	-45分贝	-65分贝
HSM6001B	10 MHz 至 6.4 GHz	-50 dBm 至 +20 dBm	-116 dBc/Hz （6 GHz）	-50分贝	-60分贝
HSM12001B	10 MHz 至 12.5 GHz	-20 dBm 至 +20 dBm	-110 dBc/Hz （12 GHz）	-35分贝	-65分贝	数据表
HSM18001B	10 MHz 至 20 GHz	-20 dBm 至 +20 dBm	-106 dBc/Hz （18 GHz）	-25分贝	-60分贝	数据表

HSM SERIES 产品信息

HSM系列变频开关速度

HSM系列的频率开关速度比大多数产品都快。与基于PLL的架构不同，基于非PLL的HSM系列在频率变化后不会表现出任何显著的建立时间。基于PLL的频率合成器数据手册中并不总是明确规定建立时间，尽管它通常是整体开关速度的重要因素。

命令模式	典型开关速度
SPI（ASCII）	350微秒
SPI（二进制）	200微秒
列表/步进扫描模式（WB）	70微秒
列表/步进扫描模式（NB）	6微秒

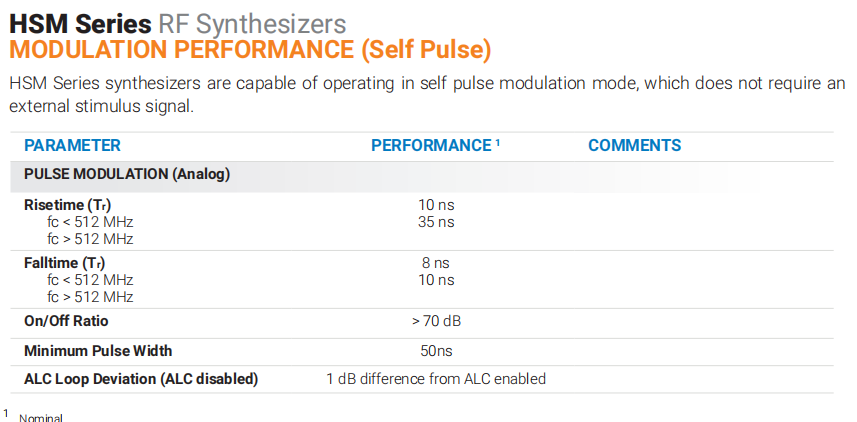

突发模式自脉冲调制

脉冲调制“突发模式”不需要外部激励信号。可编程自脉冲调制功能具有非常快的上升和下降时间，具有极小的过冲或振铃。

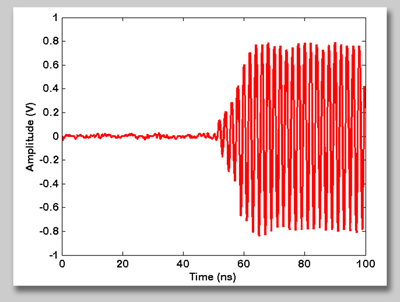

此处显示的屏幕截图演示了在500MHz频率下工作时的大约10ns上升时间（Tr）。在本例中，脉冲宽度约为 100us。

有关详细信息，请参阅产品数据表。

命令/控制

HSM 系列的本机 I/O 接口通过 SPI，这是大多数集成应用的首选。当与USB通信模块或以太网通信模块一起使用时，这些合成器模块可以通过Holzworth应用GUI进行控制，也可以直接通过寻址命令行进行控制。

HCM 型号	HCM 描述	匹配的 HSM 模型
HCM1型	USB通信模块	HSM1001B到HSM6001B
HCM3型	以太网通信模块	HSM1001B到HSM6001B
HCM6型	USB通信模块	HSM12001B和HSM18001B
HCM7型	以太网通信模块	HSM12001B和HSM18001B
