YunSDR Y790s 1MHz至6GHz 8收8发软件无线电400MHz/2GHz带宽|威视锐 (在产)

YunSDR Y790s是基于第三代Xilinx Zynq UltraScale+ RFSoC构建的高性能多通道软件无线电平台，瞬时带宽可以达到2GHz，频段范围1MHz到6GHz，支持八组独立的发射和接收通道 ，瞬时带宽可达400MHz，也支持单通道2GHz模式（实采样模式）。高速ADC采样率最高可达5GSPS，精度14位，高速DAC采样率最高可达9.85GSPS，精度14位。

数据传输接口采用2组100G光纤，通过PCIe3.0x16的可编程FPGA前传卡实现与上位机的实时交互。此外，设备提供了标准的控制和调试接口，包括USB-JTAG，10/100/1000M以太网，TF卡，USB3.0等。启动模式开关可以灵活配置各种启动方式，12V直流供电。

YunSDR Y790s将八个发射通道和八个接收通道整合到一个体积紧凑的小型机箱，使其更容易运输以适应外场测试和操作。每个通道都是独立的，这意味着每个通道都可以调谐到不同的频率，用于频分复用 (FDD)应用或同时仿真多个信号。通道还可以通过内部恒温晶体振荡器 (OCXO) 同步，内部GPS驯服振荡器 (GPSDO)用于时间戳，可提供10 MHz参考和每秒脉冲 (PPS) 。

开箱即用的软件工具可以实现设备自检，频谱分析，记录回放等无线信号处理常用功能，帮助工程师快速定位和解决无线领域相关问题。设备驱动支持GNU Radio等主流的开源项目，也支持FPGA底层开发，用户可以快速的进行原型机验证和可靠地部署各种SDR应用，如5G基站、信号情报和频谱监测等。

Y790S宣传手册

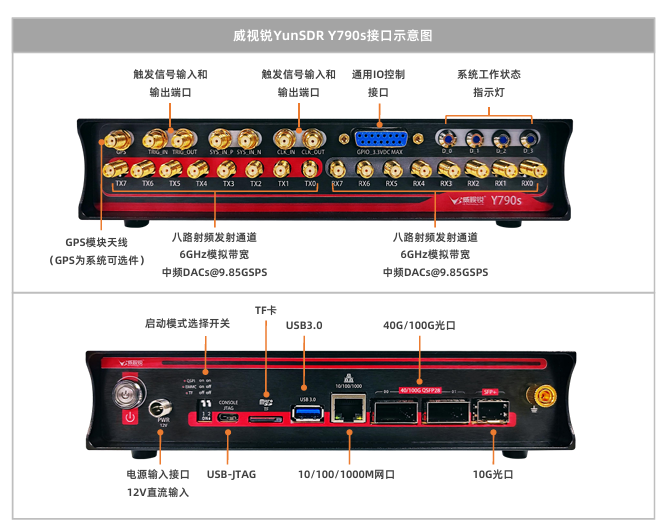

主要特点和接口：

• 高性能和通道密度和高集成度

• 单机模式(嵌入式)或主机模式(100G转PCIe流模式)两种开发方式

• 1 MHz to 6 GHz频段范围(可扩展至毫米波频段)

• 最高2 GHz瞬时带宽或者八通道400 MHz模式

• 8路发射，8路接收

• Xilinx Zynq-Ultrascale+ ZU47DR RFSoC

• 14 bit ADC, 14 bit DAC

• IQ采样时钟最高可达1GSPS，同时支持983.04MSPS和960MSPS

• 四核ARM Cortex-A53处理器，最高主频1.2 GHz

• 四核ARM Cortex-A5 MPCore处理器，最高主频500 MHz

• 2个QSFP28光口(支持40G/100G Aurora和自定义协议)

• QSFP+光口(支持1G/10G以太网)

• 提供PCIe前传加速卡, PCIe Gen3 x16接口, Xilinx Kintex-Ultrascale+ KU15P FPGA, 2个QSFP28光口

• 千兆以太网RJ45

• 参考时钟输入输出

• 触发信号输入输出

• 内置GPSDO

• FPGA GPIO接口

• USB3.0主机/设备接口

• Type C USB port串口控制台, JTAG

更强基带

随着通道数量和带宽的增加，海量的基带数据无疑对平台的信号处理能力和内存吞吐率提出了巨大挑战 。宽 带信号的数字信号处理，需要大量的FPGA逻辑资源配合，YunSDR Y790s采用的RFSoC系列的ZU47DR（可 选配ZU48DR），提供了UDC/DDC所需的计算资源，支持实现多通道的数字信道化或者波束成形。

除了FPGA资源外，芯片内部也集成了ARM处理器系统，满足高层算法和系统调度的需求，而且接口丰富，也 可以支持GUI人机交互界面和网络控制接口。

更大内存

对于大数据交换，板载的片外内存系统吞吐量也十分重要。YunSDR Y790s提供了三组DDR4内存，每组都是 64位宽，运行频率2400MHz。其中，PS处理器系统单独一组，PL系统拥有2组独立的内存，可以满足苛刻的 数据吞吐需求。

更快接口

未来的无线系统需要更强大的计算能力来处理日益复杂的算法，这个时候单一板卡往往不能满足要求，需要 将数据传递给更加强大的计算系统，比如FPGA阵列或者计算机集群。高速光纤接口成了高性能SDR系统的标 配，光口的数量和速率是数据传输带宽的关键。

YunSDR Y790s采用了双100G光口作为系统对外的数据通道，通过FPGA前传加速卡，将100G光口转换成了 PCIe3.0接口，并且提供了完善驱动和API接口库，用户可以直接调用接口函数来获取数据，可以支持100G接 口的满速率通信。另外，FPGA加速卡的FPGA采用开放接口，支持用户自己二次开发，实现算法的加速。

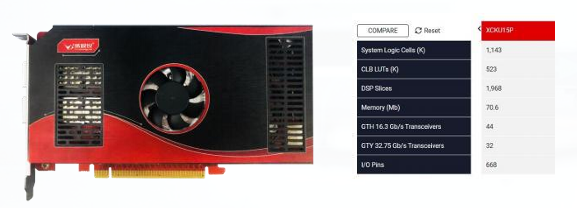

系统标配的FX200加速卡采用了Xilinx Kintex UltraScale+系列FPGA KU15P作为加速芯片，16nm工艺的 FPGA提供了丰富的信号处理资源。如果需要更大规模的FPGA处理能力，可以选择升级到FX800加速卡。 FX800采用了Xilinx Virtex UltraScale+系列 FPGA VU13P作为加速芯片，提供了更加丰富的信号处理资源。

更宽频段

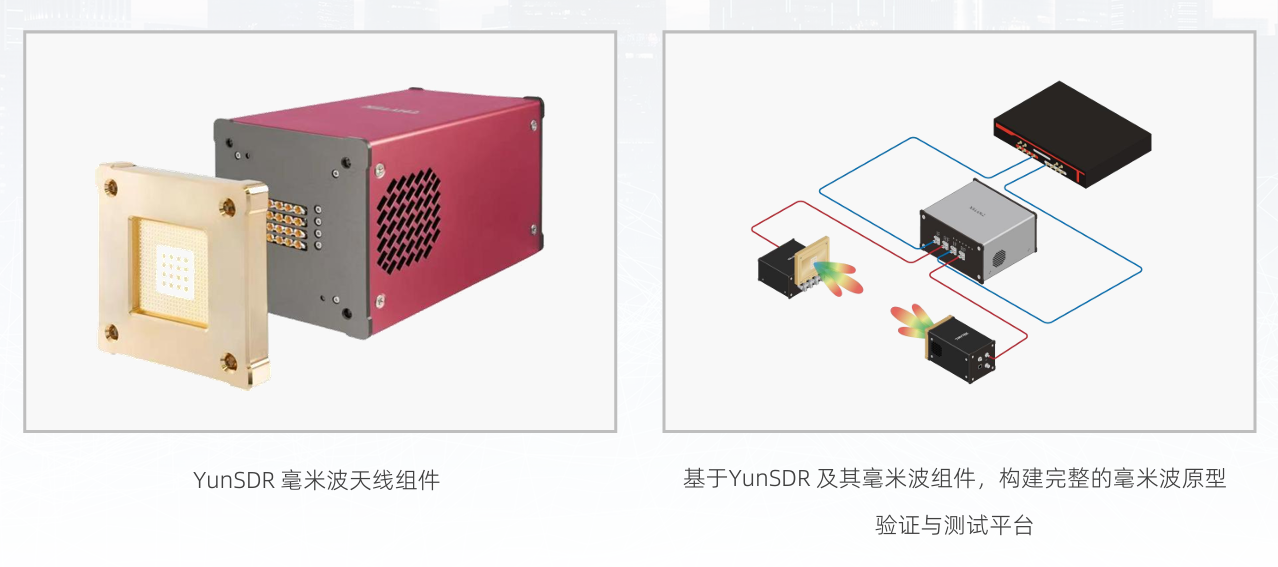

目前的无线通信标准基本是在6GHz以内，高带宽的通信应用一般是在毫米波频段。因为只有毫米波才能提供 如此丰富的频谱资源。YunSDR Y790s提供了支持5G FR2频段（ 28GHz和39GHz）的完整解决方案 ，通过配 套的上下变频器，可支持24GHz~44GHz连续变频，带宽支持400MHz和800MHz模式，提供4x4和8x8的相控 阵天线，满足5G毫米波通信和波束赋型的相关研究，也支持未来6G标准的技术探索。

更多通道

RFSoC作为一款面向无线通信的创新型器件，首次将嵌入式处理器 、数据转换器 (ADC/DAC)和可编程FPGA 集成于一体，单芯片可提供最高32个收发通道（ 16T/16R）。Y790s可提供八路发送和八接收通道 ， MatrixRF系列的MRF16A（ZU49DR）可以提供16个发送和16个接收通道。

更大带宽

目前，WiFi6的信号带宽160MHz，WiFi7会到320MHz， 5G的毫米波标准的带宽最高达到800MHz,  卫星通 信标准的带宽需要达到960MHz。如果用信道仿真和模拟，那么带宽更是越高越好，需要1GHz甚至2GHz以上。 所以，YunSDR Y790s不仅满足了现有商用协议的高带宽需求，也可以支持未来的通信标准， 比如6G毫米波 和宽带卫星通信等。对于频谱分析，射频记录回放等领域，带宽越大，可以同时观测的信息越充分，可以替 代传统的高端仪器或者多台设备。

开发流程支持

支持各种主流的开发工具，可根据客户需求定制FPGA底层逻辑，大大加快开发进度，让客户可以专心实现差异化的 算法和系统。

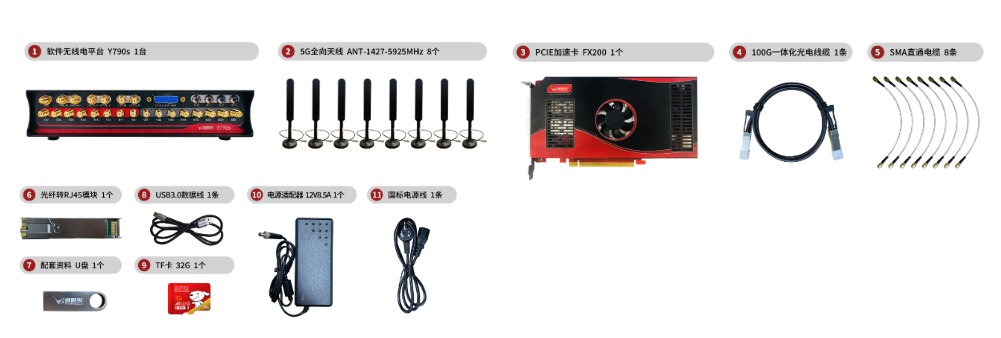

Y790s开发套件
