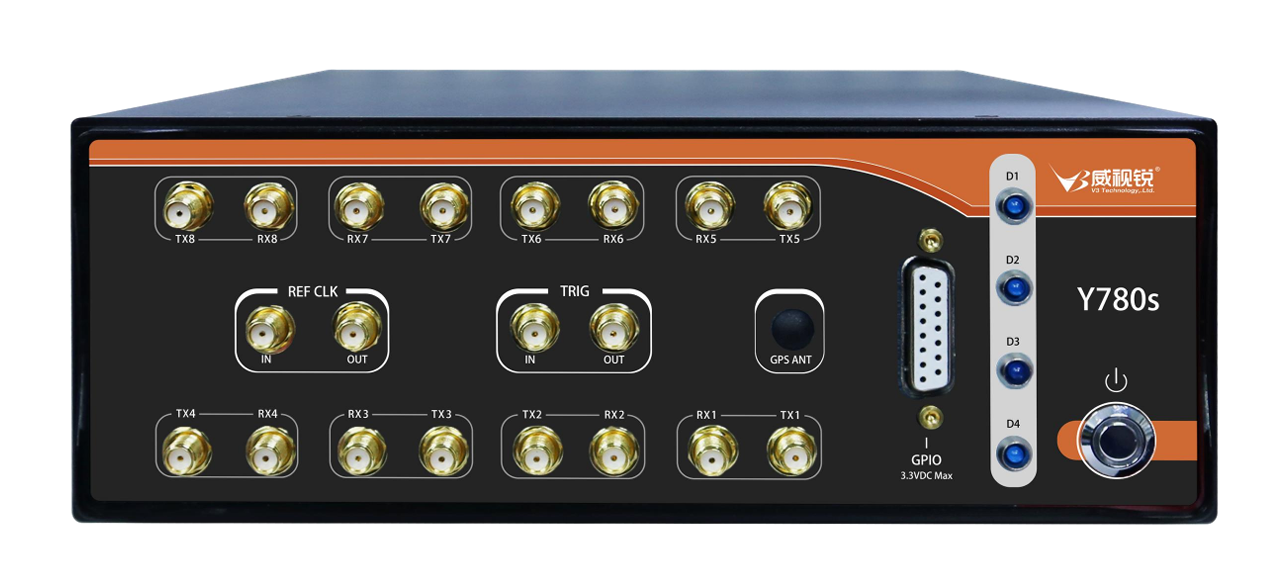

    YunSDR Y780S 75MHz至6GHz 8收8发软件无线电模块 200MHz带宽|威视锐 (在产)

    YunSDR Y780s是基于ADI新一代宽带收发器ADRV9026和Xilinx ZYNQ  UltraScale+ 系列中逻辑资源最大的ZU19EG构建，瞬时带宽最高可达400MHz@4T4R或者200MHz@8T8R，是一款面向多通道应用的通用软件无线电（SDR）平台。

    参考价格 ：

    厂家：威视锐|北京威视锐科技有限公司 （收录10个产品）

    产地：中国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案



    YunSDR Y780s是基于ADI新一代宽带收发器ADRV9026和Xilinx ZYNQ  UltraScale+ 系列中逻辑资源最大的ZU19EG构建，瞬 时带宽最高可达400MHz@4T4R或者200MHz@8T8R，是一款面向多通道应用的通用软件无线电（SDR）平台。


    目前，WiFi6的信号带宽最高160MHz，未来的WiFi7会到320MHz，5G的毫米波标准的带宽为400MHz。YunSDR Y780s无论 是通道数量方面，还是瞬时带宽方面都可以满足目前绝大部分无线通信标准，是一款面向未来的软件无线电平台。




    Y780S宣传手册


    参数指标说明
    Tx (发射)

    Transmission Power-5~0dBm75~6000MHz
    EVM<1.5%Typical: 0dBm @ 20MHz bandwidth
    Gain Control Range41.95dB
    Gain Step0.05 dB
    ACLR<-60dBc@ 0dBm LTE or 802.11 output
    Spurious55dBc
    SSB Suppression55dBc
    DAC Resolution14 bits
    参数指标说明
    Rx (接收)

    Sensitivity-76dBm@20MHzNoise Figure < 15dB
    EVM<1.2%
    Gain30dB
    Gain Control Range30dB
    Gain Step0.5dB
    Rx Alias Band Rejection78dBDue to digital filters
    Noise Figure<15dBMaximum RX gain
    IIP3 (@ typ NF)12dBm
    ADC Resolution16 bits

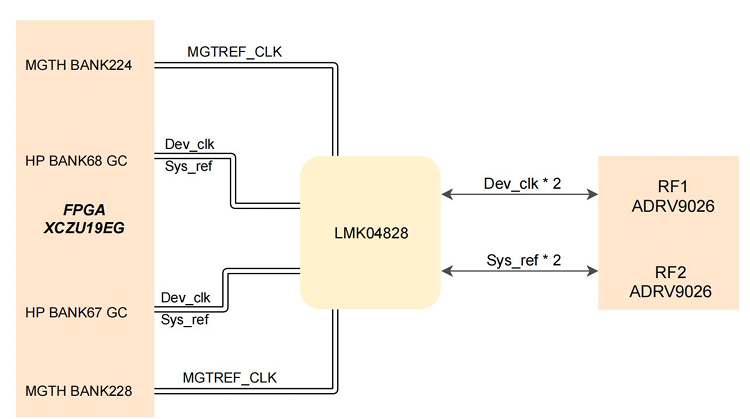

    高度灵活的时钟分配方案

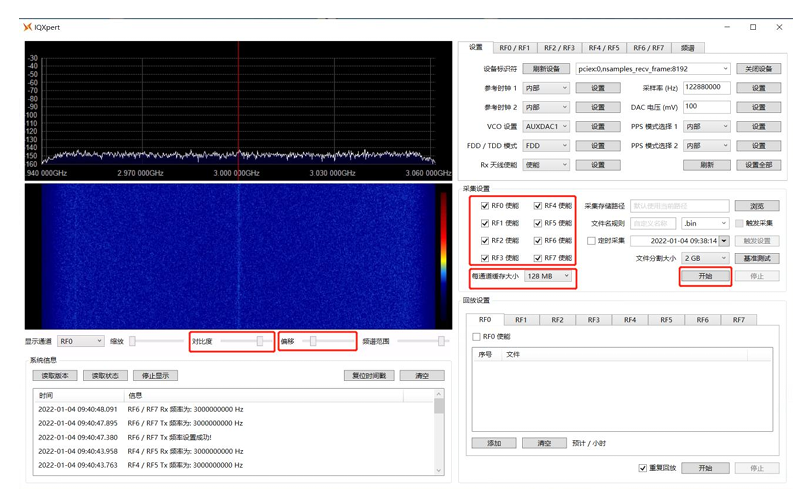

    信号记录回放软件





    频段范围覆盖主流应用

    目前的无线通信标准基本是在6GHz以内，高带宽的通信应用一般是在毫米波频段。因为只有毫米波才能提供如 此丰富的频谱资源。对毫米波的支持程度，也是高端软件无线电平台的重要评估参数。

    YunSDR Y780s则提供了支持5G FR2频段（28GHz和39GHz）的完整解决方案，通过配套的上下变频器，可支持 24GHz~44GHz连续变频，带宽支持200MHz和400MHz模式，提供4x4和8x8的相控阵天线，满足5G毫米波通信 和波束赋型的相关研究，也支持未来6G标准的技术探索。


    通道数量可级联扩展

    基于YunSDR 及其毫米波组件，构建完整的毫米波原型 验证与测试平台 YunSDR Y780s提供八路发送和八接收通道，对于更高的通道数，可以利用时钟同步器通过外部参考时钟和PPS 时钟，为需要精确时间同步的应用(如大规模 MIMO)同步多个设备。

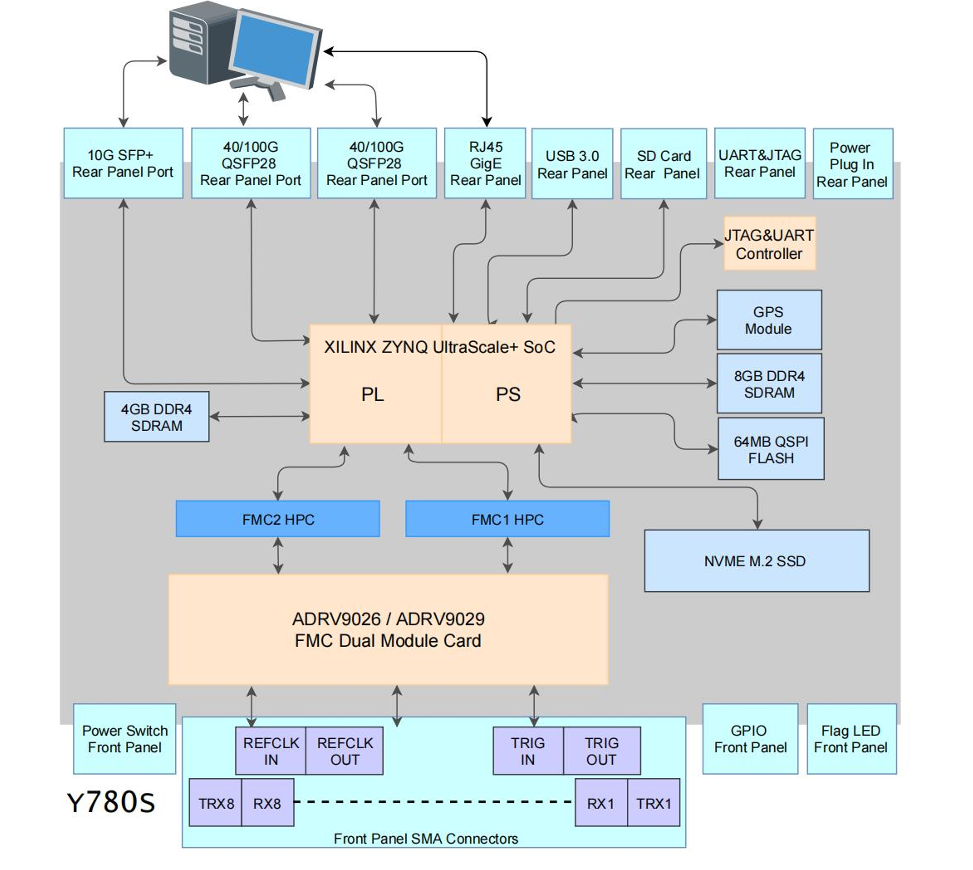

    高性能基带和高速率接口

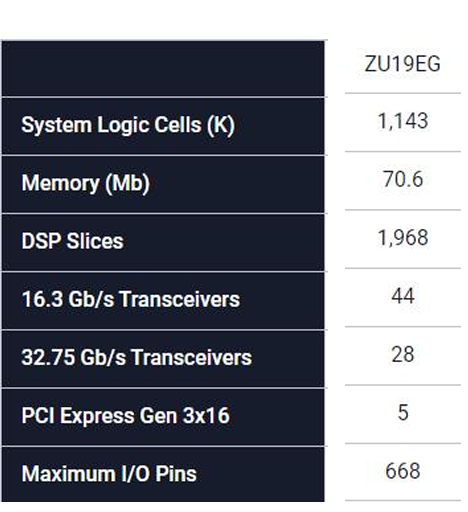

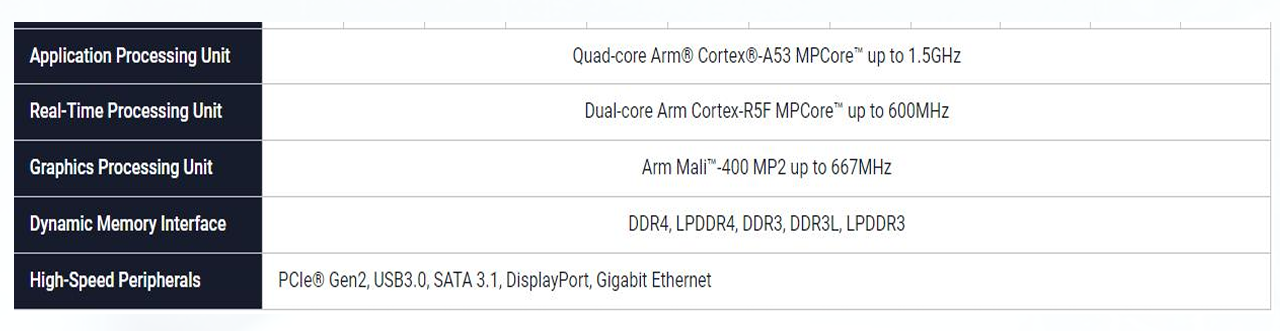

    随着通道数量和带宽的增加，海量的基带数据无疑对平台 的信号处理能力和内存吞吐率提出了巨大挑战。宽带信号 的数字信号处理，需要大量的FPGA逻辑资源配合， YunSDR Y780s采用ZU19EG FPGA，提供了UDC/DDC所 需的必要计算资源。


     对于大数据交换，板载的片外内存系统吞吐量也十分重要。 YunSDR Y780s提供了三组DDR4内存，其中PL两组，PS 一组，每组都是64位宽，运行频率2400MHz，可以满足 苛刻的数据吞吐需求。

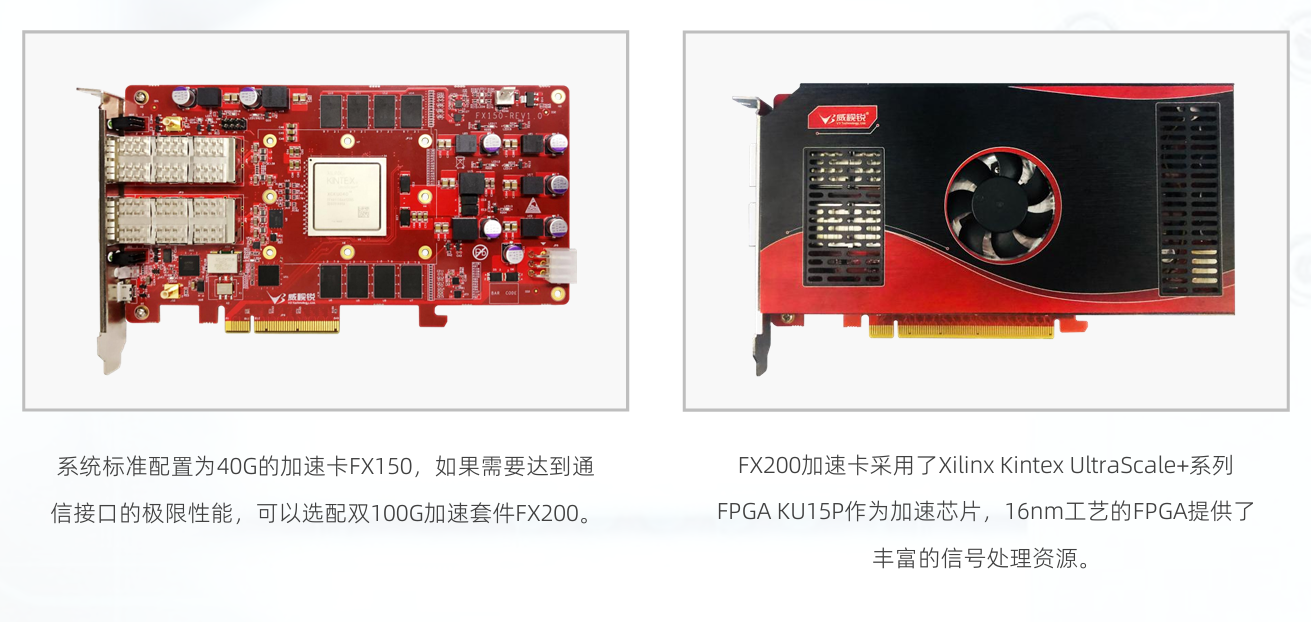

    YunSDR Y780s采用了2个40G/100G光口和1个1G/10G光口,作为系统对外的数据通道，这也是目前商业SDR产品的 顶级配置。通过FPGA加速卡，将40G/100G光口转换成了PCIe3.0接口，并且提供了完善驱动和API接口库，用户可 以直接调用接口函数来获取数据， 可以支持40G/100G接口的满速率通信。另外，FPGA加速卡的FPGA采用开放接 口，支持用户自己二次开发，实现算法的加速。

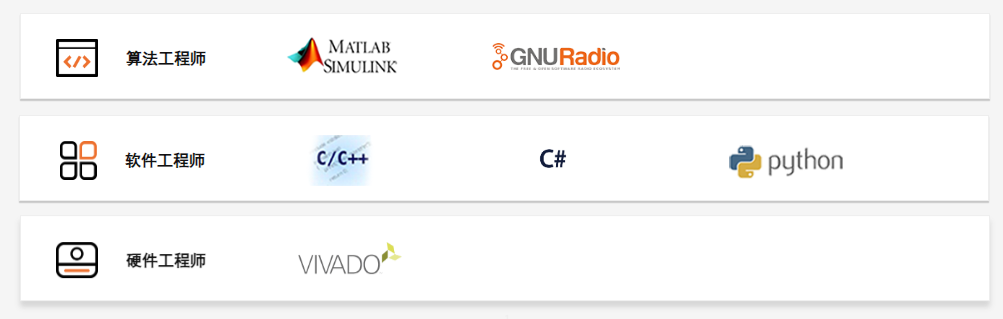

    开发流程支持

    支持各种主流的开发工具，可根据客户需求定制FPGA底层逻辑，大大加快开发进度，让客户可以专心实现差异化的 算法和系统。

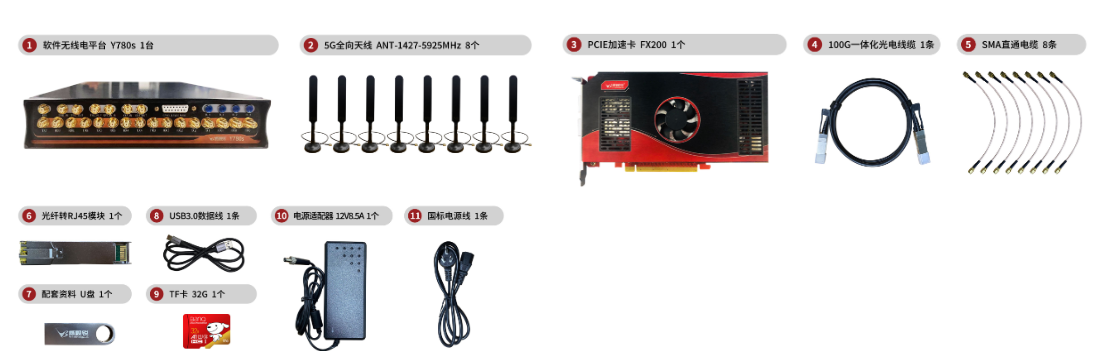

    Y780s 开发套件





    相关视频


    Y780s基于Web的无线收发功能展示


    Y780s基于Python的无线收发功能展示


    Y780s实现射频采集记录回放功能


    Y780s实现高清视频无线传输功能


    Y780s基于MATLAB的无线收发功能展示


    Y780s运行开源4G（SRS）移动通信协议栈


    Y780s运行开源5G（OAI）移动通信协议栈


    订货型号Y730Y750s/Y750s-8GY780sY790
    产品定位宽频段大带宽多通道, 多资源多通道, 大带宽
    频段范围1MHz~7.125GHz1MHz~6GHz, 可扩展至1MHz~8GHz75MHz~6GHz1MHz~6GHz
    核心器件RFSoCRFSoCADRV9026+ZU19EGRFSoC
    标配加速卡FX125 (40G)FX125 (40G)FX200 (100G)FX200 (100G)
    选配加速卡FX200 (100G)FX200 (100G)FX800FX800
    通道数量4 ADCs & 4 DACs4 ADCs & 4 DACs8路Transceiver8 ADCs & 8 DACs
    ADC最高采样率2.95Gsps5Gsps245.76Msps5Gsps
    IQ采样率500MHz 491.52MHz 480MHz1000MHz 983.04MHz 960MHz245.76MHz1000MHz 983.04MHz 960MHz
    40G前传能力 (标配)500MHz 2通道 250MHz 4通道1000MHz 1通道 500MHz 2通道 250MHz 4通道245.76MHz 4通道 122.88MHz 8通道1000MHz 1通道 500MHz 2通道 250MHz 4通道 125MHz 8通道
    100G前传能力 (选配)500MHz 4通道1000MHz 2通道 500MHz 4通道245.76MHz 8通道1000MHz 2通道 500MHz 4通道 250MHz 8通道
    可编程逻辑资源 (LCs)不开放930K1143K930K
    可编程DSP单元数量 (DSP Slices)不开放4272个1968个4272个
    DDR4资源不开放PS: 64位, 4GB; PL: 32位, 2GBPS: 64位, 4GB; PL: 64位双通道, 4GBx2, 共8GBPS: 64位, 4GB; PL: 64位双通道, 4GBx2, 共8GB
    高速数据接口1x 100G QSFP28, 兼容40G模式 1x 10G SFP+, 兼容1G以太网1x 100G QSFP28, 兼容40G模式 1x 10G SFP+, 兼容1G以太网2x 100G QSFP28, 兼容40G模式 1x 10G SFP+, 兼容1G以太网2x 100G QSFP28, 兼容40G模式 1x 10G SFP+, 兼容1G以太网
    其他接口USB3.0USB3.0USB3.0USB3.0
    编程接口USB-JTAGUSB-JTAGUSB-JTAGUSB-JTAG
