YunSDR Y750s是基于第三代Xilinx Zynq UltraScale+ RFSoC构建的高性能多通道软件无线电平台 ， 瞬时带宽可 以达到2GHz ，频段范围1MHz到6GHz，支持四组独立的发射和接收通道 ，瞬时带宽可达400MHz ，也支持单通 道1GHz模式（IQ采样模式）。高速ADC采样率最高可达5GSPS，精度14位， 高速DAC采样率最高可达9.85GSPS， 精度14位。 数据传输接口采用100G光纤，通过PCIe3.0x16的可编程FPGA前传卡实现与上位机的实时交互。此外， 设备提供了标准的控制和调试接口，包括USB-JTAG，10/100/1000M以太网，TF卡，USB3.0等。启动模式开关 可以灵活配置各种启动方式， 12V直流供电。

开箱即用的软件工具可以实现设备自检，频谱分析，记录回放等无线信号处理常用功能， 帮助工程师快速定位和 解决无线领域相关问题。 设备驱动支持GNU Radio等主流的开源项目，也支持FPGA底层开发，用户可以快速的 进行原型机验证和可靠地部署各种SDR应用，如5G基站 、信号情报和频谱监测等。

Y750S宣传手册

Sub-8G频段覆盖

WiFi8和5G 无线通信标准都在规划6-7.125GHz的新频段，Sub-8G逐渐成为研究热点，为此推出的频段扩展套件UDC1080可以帮助Y750s实现频段延伸。

• 1MHz ~ 8GHz频率连续调谐

• 信号带宽400MHz

• 提供4个共本振发射通道

• 高稳定内部OCXO参考晶振

• 全屏蔽设计，隔绝外部环境干扰

• 提供4个共本振接收通道

• 内外参考同步

• 内外本振同步

• 发射功率：6GHz以下不低于15dBm，6GHz~8GHz不低于10dBm

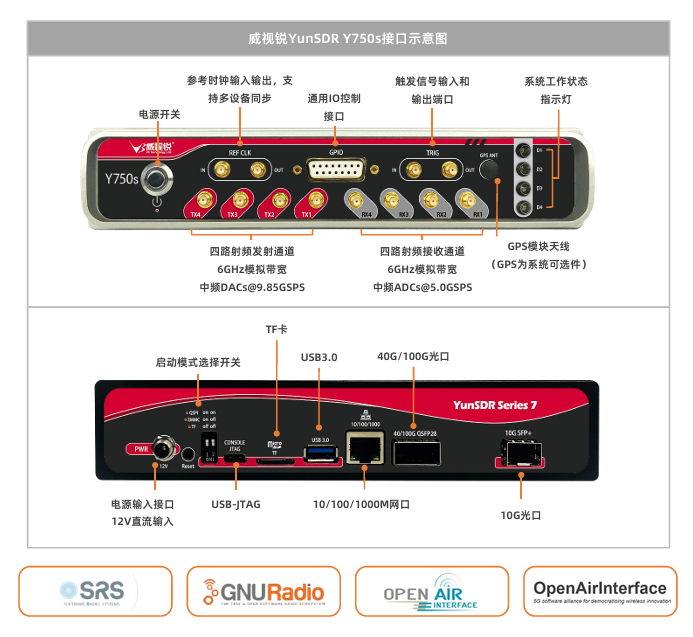

主要特点和接口:

• 高性能和通道密度和高集成度

• 支持单机模式(嵌入式)或主机模式(100G转PCle流模式)

• 频段范围: 1MHz to 6/8GHz（可扩展至毫米波频段）

• 最高1GHz瞬时带宽或四通道400MHz模式

• 4路发射，4路接收

• Xilinx Zynq-Ultrascale+ ZU47DR RFSoC

• 14 bit ADC, 14 bit DAC

• IQ采样时钟最高可达1GSPS，同时支持983.04MSPS和960MSPS

• 四核ARM Cortex-A53处理器，最高主频1.2GHz

• 四核ARM Cortex-A5 MPCore处理器，最高主频500MHz

• QSFP28光口（支持40G/100G Aurora和自定义协议）

• QSFP+光口（支持1G/10G以太网）

• 提供PCle前传加速卡，PCle Gen3 x16接口，Xilinx Kintex-Ultrascale+ KU15P FPGA，2个QSFP28光口

• 千兆以太网RJ45

• 参考时钟输入输出

• 触发信号输入输出

• 内置GPSDO

• FPGA GPIO接口

• USB3.0主机/设备接口

• Type C USB port（串口控制台, JTAG）

频段范围覆盖主流应用

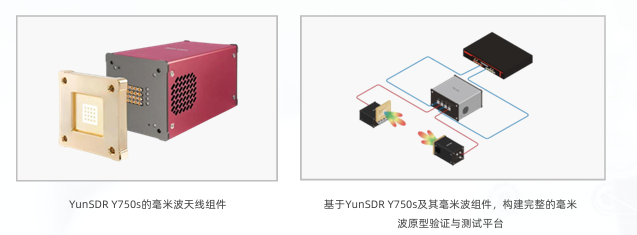

目前的无线通信标准基本是在6GHz以内 ，高带宽的通信应用一般是在毫米波频段 。因为只有毫米波才能提 供  如此丰富的频谱资源 。YunSDR Y750s提供了支持5G FR2频段（ 28GHz和39GHz） 的完整解决方案 ，通 过配套的上下变频器 ，可支持24GHz~44GHz连续变频 ，带宽支持400MHz和800MHz模式 ，提供4x4和8x8 的相控阵天线 ，满足5G毫米波通信和波束赋型的相关研究 ，也支持未来6G标准的技术探索。

通道数量可扩展

RFSoC作为一款面向无线通信的创新型器件 ，首次将嵌入式处理器 、数据转换器 (ADC/DAC)和可编程FPGA 集成于一体 ，单芯片可提供最高32个收发通道（ 16T/16R） 。Y750s提供了四路发送和四接收通道 ， 而且 同系列的Y790s可提供八路发送和八接收通道 ，MatrixRF系列的MRF16A（ZU49DR）可以提供16个发送和 接收通道。 YunSDR Y750s将四个发射通道和四个接收通道整合到一个紧凑的½机架宽带1U高度的外形中 ，使其更容易   运输以进行现场测试和操作 。每个通道都是独立的 ，这意味着每个通道都可以调谐到不同的频率 ，用于频 分复用 (FDD) 应用或同时仿真多个信号 。通道还可以通过内部恒温晶体振荡器 (OCXO) 同步 ， 内部 GPS 驯 服振荡器 (GPSDO) 用于时间戳 ，可提供 10 MHz 参考和每秒脉冲 (PPS) 。

上架式可拼接结构

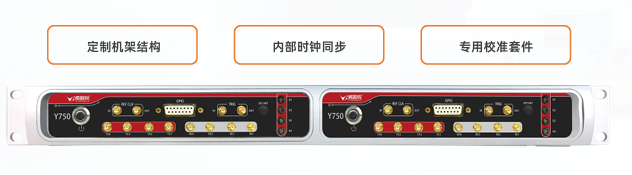

两台设备可以拼接成一个标准1U的19英寸机箱 ，更多的机箱可以组合更多的天线数量。

高性能基带和高速率接口

随着通道数量和带宽的增加，海量的基带数据无疑对平台的信号处理能力和内存吞吐率提出了巨大挑战 。宽   带信号的数字信号处理，需要大量的FPGA逻辑资源配合，YunSDR Y750s采用的ZU47DR，提供了UDC/DDC 所需的必要计算资源。

除了FPGA资源外，芯片内部也集成了ARM处理器系统 ，满足高层算法和系统调度的需求，而且接口丰富，也 可以支持GUI人机交互界面和网络控制接口。

未来的无线系统需要更强大的计算能力来处理日益复杂的算法，这种情况下单一板卡往往不能满足要求，需 要将数据传递给更加强大的计算系统， 比如FPGA阵列或者计算机集群。高速光纤接口成了高性能SDR系统的 标配，光口的数量和速率是数据传输带宽的关键。

YunSDR Y750s采用了100G光口作为系统对外的数据通道 。通过FPGA前传加速卡FX200 ，将100G光口转换 成了PCIe3.0x16接口 ，并且提供了完善驱动和APIs接口库 ，用户可以直接调用接口函数来获取数据 ， 可以 支持100G接口的满速率通信 。另外，FPGA加速卡的FPGA采用开放接口 ，支持用户自己二次开发 ，实现算 法的加速。FX200加速卡采用了Xilinx Kintex UltraScale+系列FPGA KU15P作为加速芯片 ， 16ns工艺的 FPGA提供了丰富的信号处理资源

开发流程支持

支持各种主流的开发工具 ，可根据客户需求定制FPGA底层逻辑 ，大大加快开发进度 ，让客户可以专心实现 差 异化的算法和系统。

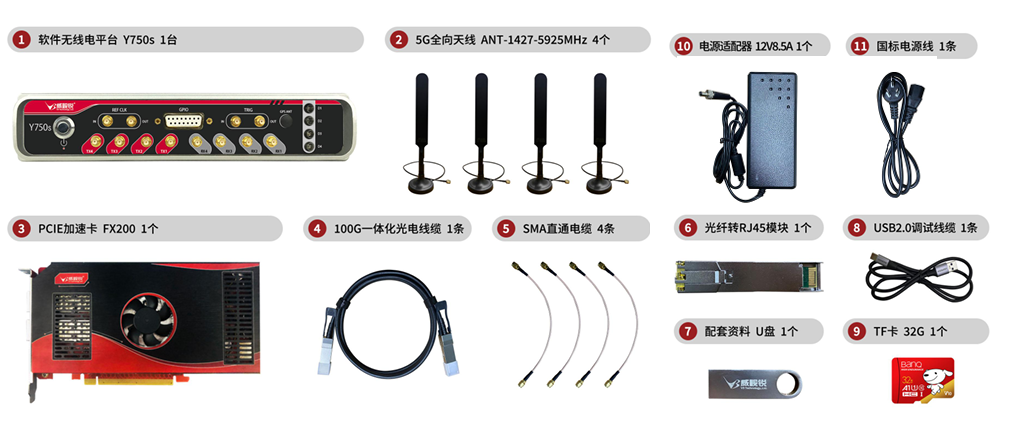

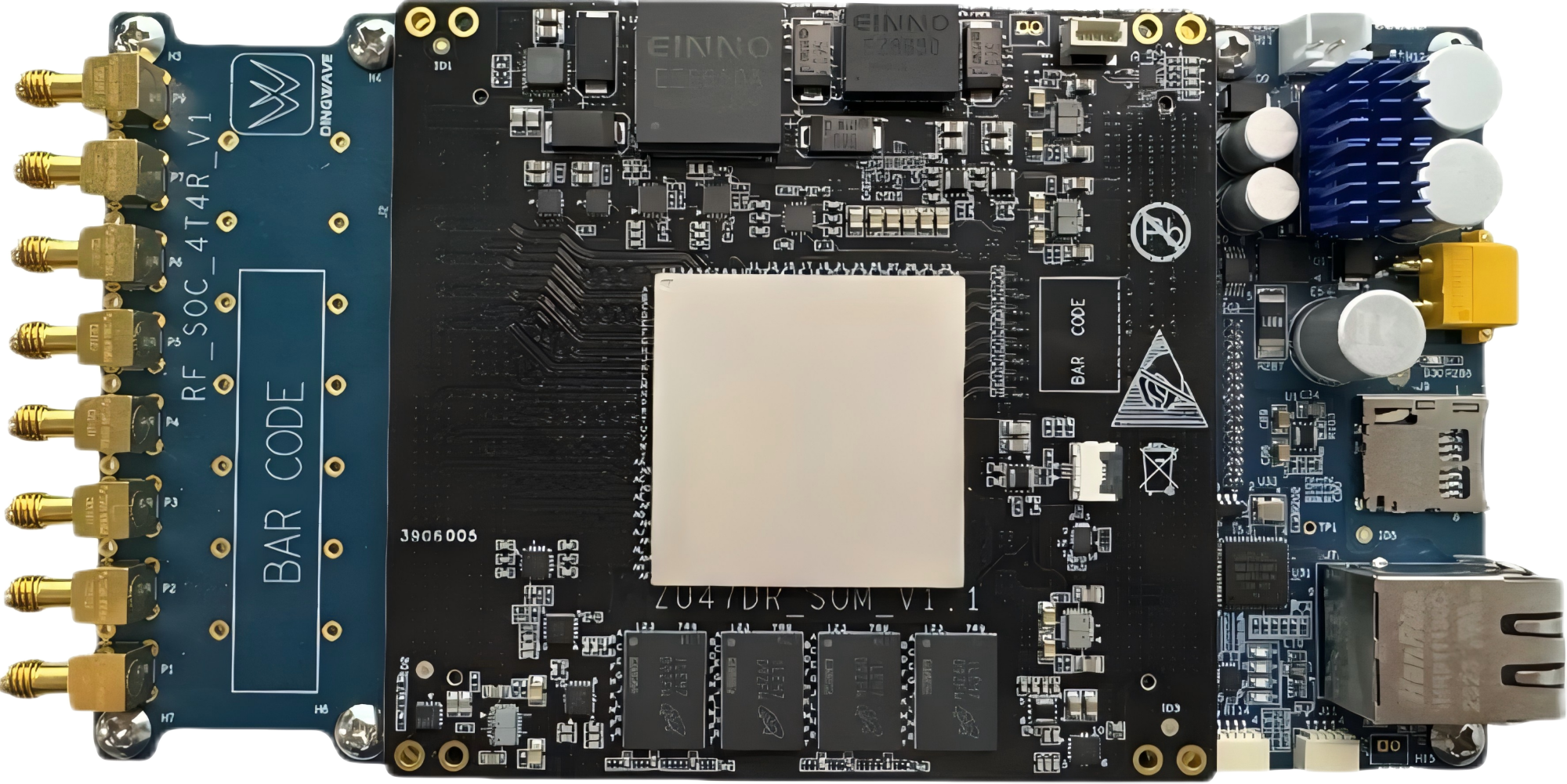

Y750s开发套件
