YunSDR Y390 75MHz至6GHz 高性能小型化2收2发软件无线电模块 56MHz带宽|威视锐 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

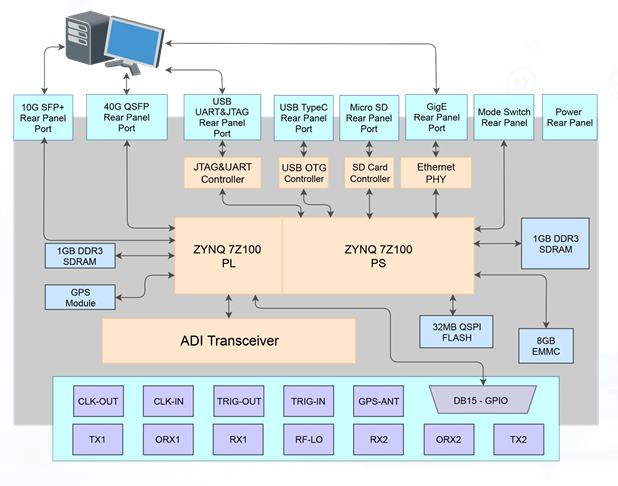

Y390集成了宽带无线通信所需的大带宽射频收发器和高性能Zynq SoC FPGA，可满足目前大部分无线通信系统带宽需求 。射频前端采用ADRV9009收发器，每个通道提供高达200 MHz的瞬时带宽，并涵盖了从75MHz到6 GHz 的频率范围 。 配套软件工具可以实现设备自检，频谱分析，记录回放等无线信号处理常用功能， 帮助工程师快速定位和解决无线领域相关问题。 设备驱动支持GNU Radio等主流的开源项目，也支持FPGA底层开发，用户可以快速的进行原型机验证和可靠地部署各种SDR应用，如5G基站 、信号情报和频谱监测等。
基带处理器提供了丰富的可编程的FPGA用于实时性要求高的和低延迟处理以及双核心ARM Cortex-A9处理器，用户可以部署应用程序在预装的Linux嵌入式操作系统上，或者采用高速数据接口与主机构成SDR系统。Y390拥有灵活的参考时钟设计架构 ，支持外接PPS，外部时钟参考和GPS同步接口，有助于MIMO系统的实现。
Y390 指标特性
射频通道：2TX/2RX, TDD
发射功率：15dbm
支持频道：75MHz~6GHz
实时带宽：200 MHz
中频模式：2路零中频
发射EVM：<1.5%
可配置采样率：122.88, 125, 153.6MHz
PL DDR3 SDRAM：1GB, PS DDR3 SDRAM：1GB
数据处理单元：XILINX ZYNQ SoC 7Z100, 内置双核 ARM Cortex-A9 CPU 800 MHz
SPF+端口：1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora
QSFP端口：40Gbps, Aurora

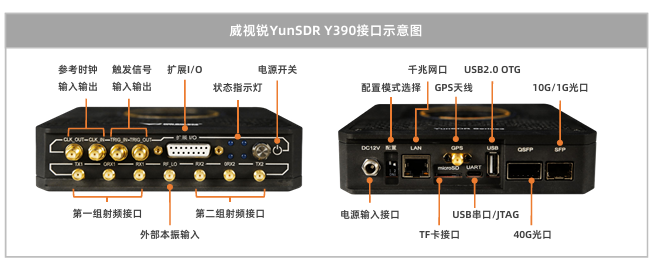

数据接口：千兆以太网/QSFP/10G SFP+/USB 2.0 OTG/TF卡
同步接口：支持外部本振输入，支持外部参考时钟输入/输出
调试接口：USB JTAG
供电：12V直流供电，功率低于30W
尺寸：205mm x 150mm x 38mm（长x宽x高）
重量：约1.2 Kg
应用场景
低功耗嵌入式基带
搭载Xilinx ZYNQ 7000 SoC 系列7Z035芯片，具备高性能FPGA和ARM处理器，兼顾了大数据带宽和灵活用户接口。
丰富的开发工具支持
支持各种主流的开发工具，可根据客户需求定制 FPGA 底层逻辑，大大加快开发进度，让客户可以专心实现差异化的算法和系统。

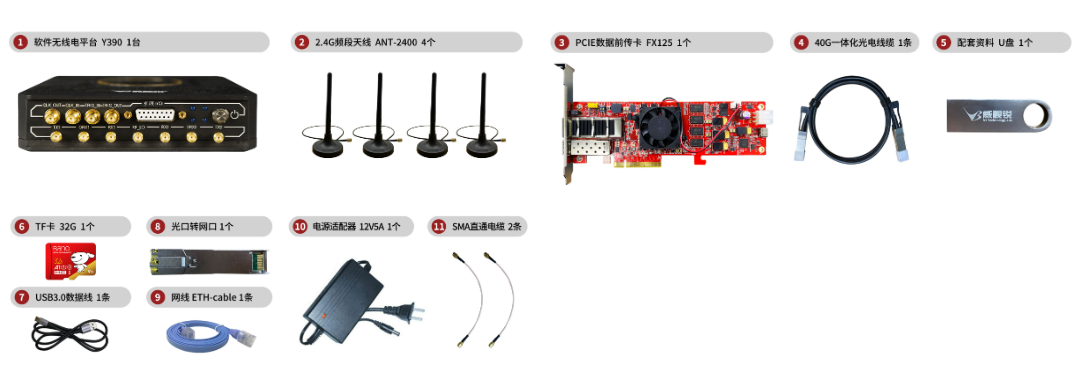

Y390开发套件
相关视频
| 订货型号 | Y380 | Y390 |
|---|---|---|
| 射频芯片 | AD9371 | ADRV9009 |
| 射频通道 | 2T&2R | 2T&2R |
| 频段带宽 | 300MHz~6GHz, 100MHz带宽 | 75MHz~6GHz, 200MHz带宽 |
| 基带芯片 | ZYNQ 7035 | ZYNQ 7100 |
| 硬件接口 | 千兆以太网, 40G SFP+, 10G SFP+ | 千兆以太网, 40G SFP+, 10G SFP+ |
