YunSDR Y380 300MHz至6GHz 2收2 高性能小型化软件无线电模块 100MHz带宽|威视锐 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

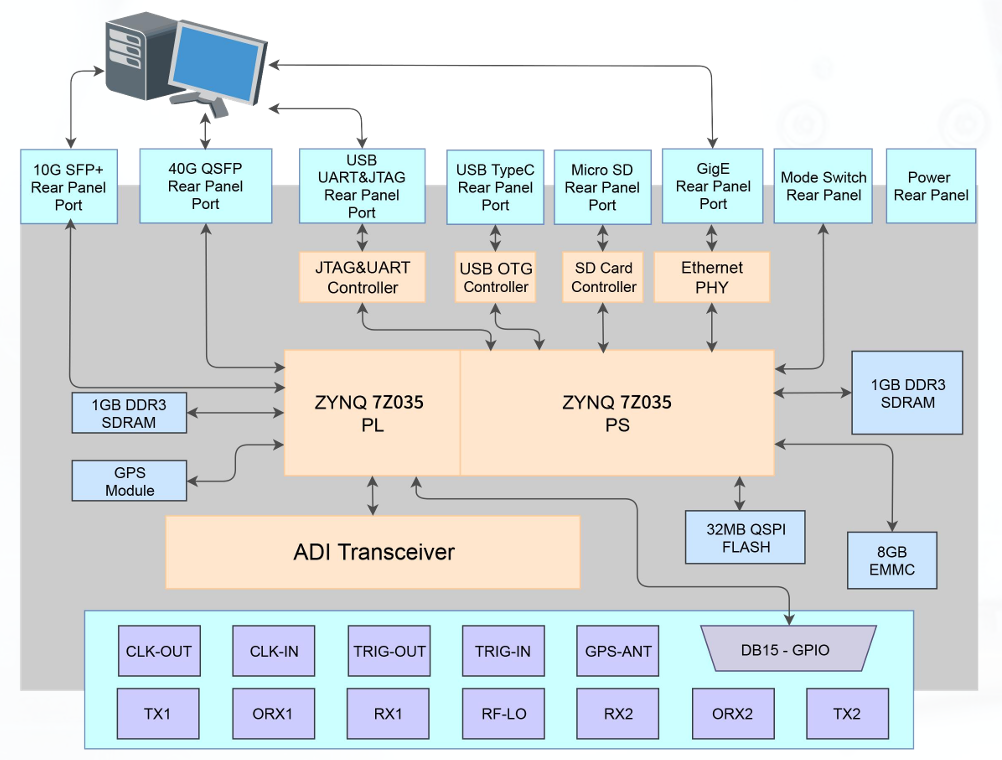

Y380集成了5G移动通信所需的射频收发器和Zynq SoC FPGA，可满足5G通信系统带宽需求，也可以用于通用的 无线信号处理平台 。Y380射频前端采用AD9371收发器，每个通道提供高达100 MHz的瞬时带宽，并涵盖了从 300MHz到6 GHz的频率范围 。 配套软件工具可以实现设备自检，频谱分析，记录回放等无线信号处理常用功能， 帮助工程师快速定位和解决无线领域相关问题。 设备驱动支持GNU Radio等主流的开源项目，也支持FPGA底层 开发，用户可以快速的进行原型机验证和可靠地部署各种SDR应用，如5G基站 、信号情报和频谱监测等。 1 基带处理器提供了丰富的可编程的FPGA用于实时性要求高的和低延迟处理以及双核心ARM Cortex-A9处理器， 用户可以部署应用程序在预装的Linux嵌入式操作系统上，或者采用高速数据接口与主机构成SDR系统。Y380拥 有灵活的参考时钟设计架构 ，支持外接PPS，外部时钟参考和GPS同步接口，有助于MIMO系统的实现。
Y380 指标特性
射频通道 ：2TX/2RX
发射功率 ：15dbm
支持频道 ：300MHz~6GHz
中频模式： 2 路零中频
实时带宽 ：100 MHz 发射
EVM： ＜1.5%
可配置采样率： 122.88,125，153.6MHz
数据处理单元：XILINX ZYNQ SoC 7Z035， 内置双核ARM Cortex-A9 CPU 800 MHz
PL DDR3 SDRAM： 1GB， PS DDR3 SDRAM：
1GB SPF+端口（ 1 Gigabit Ethernet,10 Gigabit Ethernet,Aurora ）， QSFP端口（ 40Gbps,Aurora ）

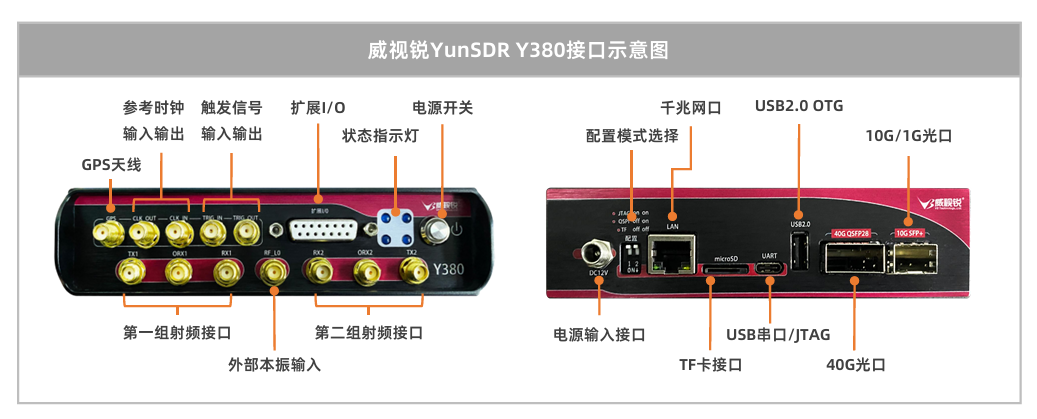

数据接口 ：千兆以太网 / QSFP / 10G SFP+ / USB 2.0 OTG / TF卡
调试接口： USB JTAG
同步接口 ：支持外部本振输入 ，支持外部参考时钟输入 / 输出
供电： 12V直流供电 ，功率低于30W
尺寸：200mm x 150mm x 47.5mm 长x宽x高
重量 ：约 1 Kg
应用场景
低功耗嵌入式基带
搭载Xilinx ZYNQ 7000 SoC 系列7Z035芯片，具备高性能FPGA和ARM处理器，兼顾了大数据带宽和灵活用户接口。

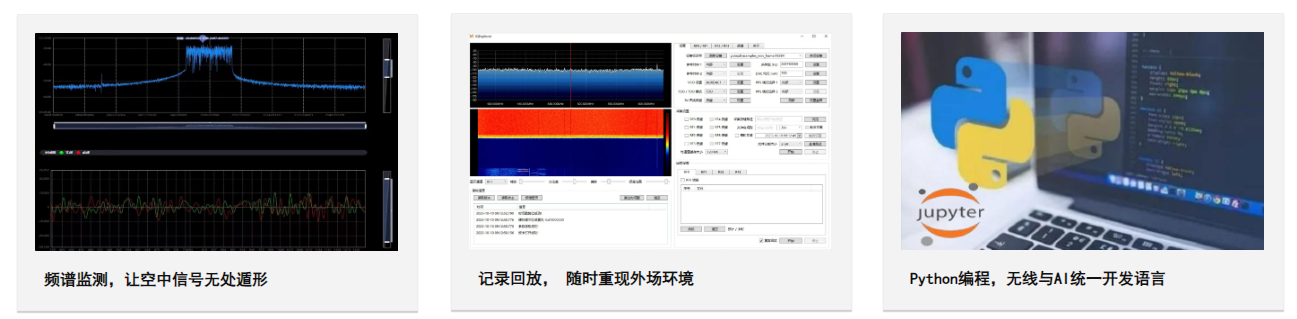

丰富的开发工具支持
支持各种主流的开发工具，可根据客户需求定制 FPGA 底层逻辑，大大加快开发进度，让客户可以专心实现差异化的算法和系统。

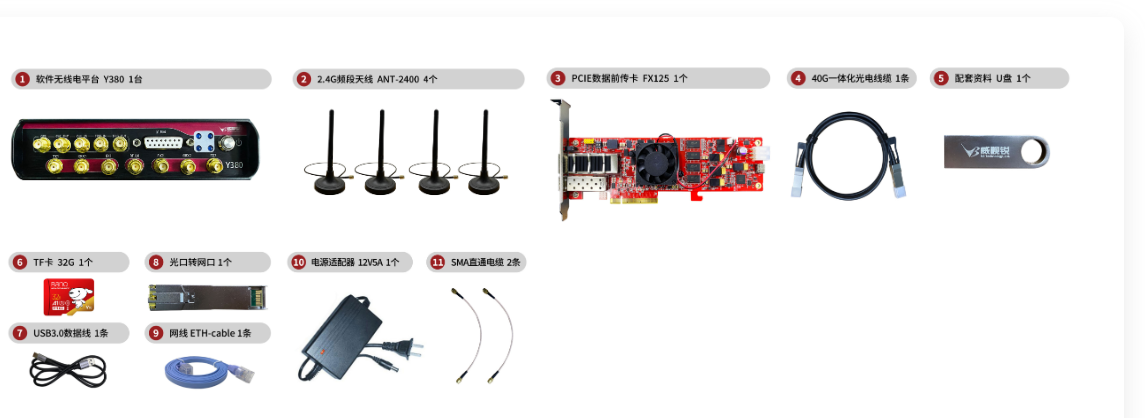

Y380开发套件
相关视频
| 订货型号 | Y380 | Y390 |
|---|---|---|
| 射频芯片 | AD9371 | ADRV9009 |
| 射频通道 | 2T&2R | 2T&2R |
| 频段带宽 | 300MHz~6GHz, 100MHz带宽 | 75MHz~6GHz, 200MHz带宽 |
| 基带芯片 | ZYNQ 7035 | ZYNQ 7100 |
| 硬件接口 | 千兆以太网, 40G SFP+, 10G SFP+ | 千兆以太网, 40G SFP+, 10G SFP+ |
