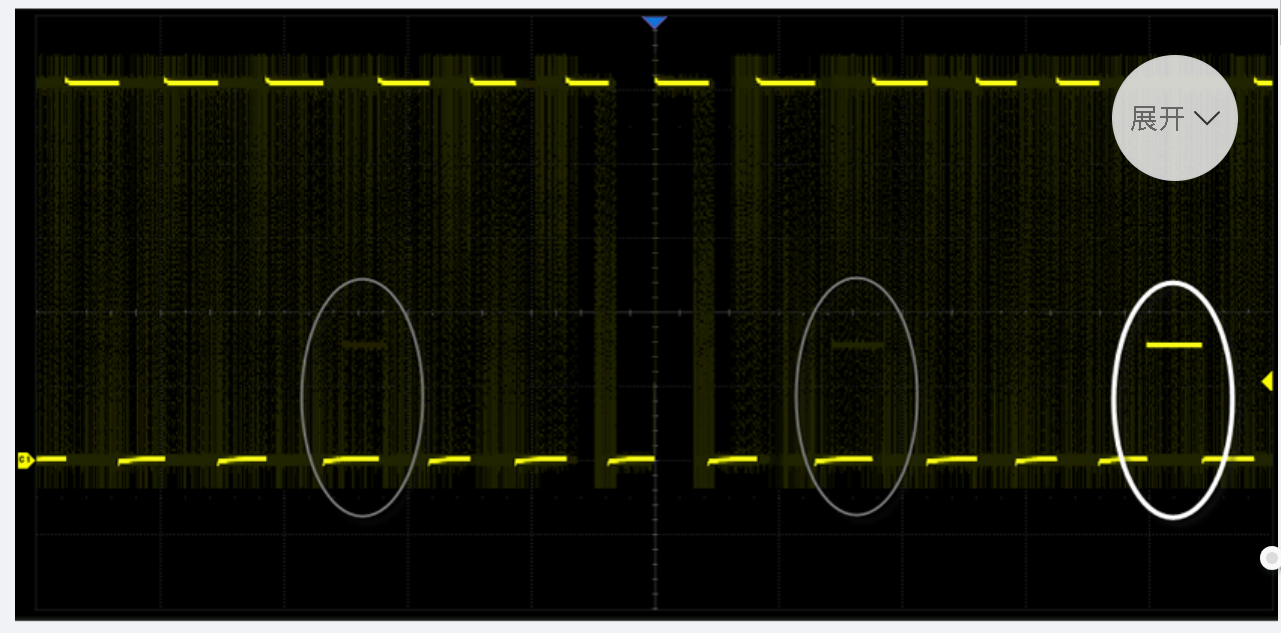

采用SPO 技术，波形捕获率最高达750 000 帧/秒（Sequence 模式）
存储深度最高达500 Mpts/通道
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
带宽：1GHz，500MHz，350MHz存储深度： 最高 2.5Gpts/通道垂直分辨率：12-bit实时采样率： 最高 5 GSa/s波形捕获率：最高 65 万帧/秒
带宽：350 MHz（仅4通道）, 500 MHz, 1 GHz, 2 GHz垂直分辨率：12-bit（H12）/10-bit（H10）低本底噪声：在 2 GHz全带宽下低至153 μVrms实时采样率： 10 GSa/s（2GHz带宽或8通道型号）存储深度： 500 Mpts（2GHz带宽或8通道型号）波形刷新率：750,000 wfm/s（Sequence模式）
SDS6000L系列 2GHz 带宽 高分辨率示波器 10GSa/s 12bit |鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介
SDS6000L 系列示波器专注于性价比，带宽覆盖500 MHz至2 GHz，同样具备优异的12-bit垂直分辨率。结合高采样率、深存储和丰富的功能，如模板测试、电源分析等，适用于电子设计与制造中的常规测试任务，满足大多数工程师的日常需求。
主要特性
支持最多512个模拟通道
带宽：最高2 GHz；实时采样率高达10 GSa/s
垂直分辨率：最高12-bit
低本底噪声，在2 GHz带宽下低至153 μVrms
采用SPO 技术，波形捕获率最高达750 000 帧/秒（Sequence 模式）
存储深度最高达500 Mpts/通道
产品优势

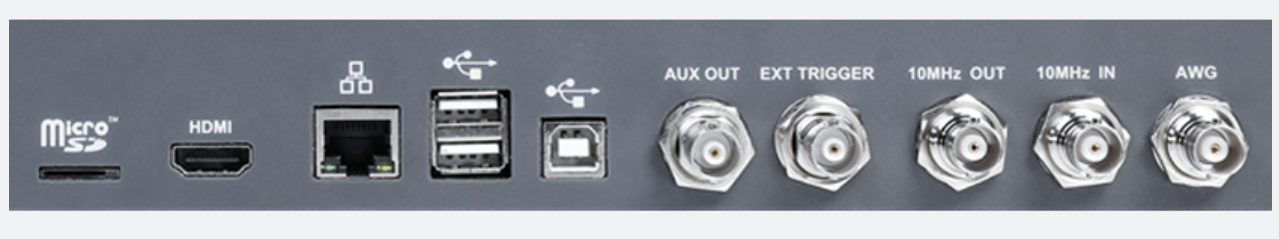

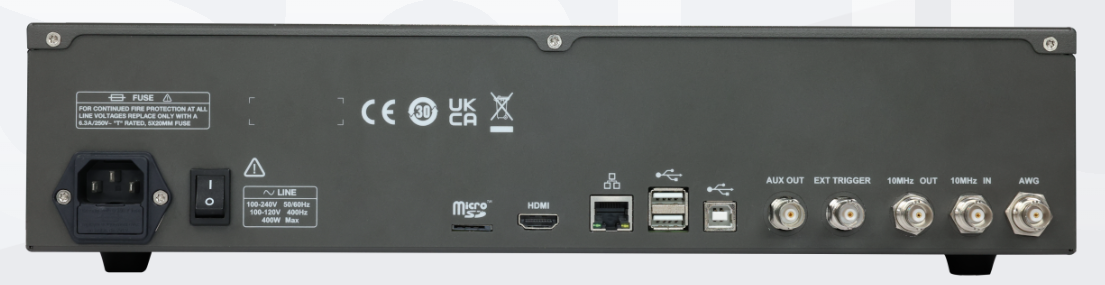

丰富的硬件接口
支持2 个 USB Host 3.0 和 2 个 USB Host 2.0、1 个 USB Device 2.0 (USBTMC)、1 个 1000M LAN（VXI-11/Telnet/Socket）、1 个micro SD 卡、1 个辅助输出（Pass/Fail 和 Trigger Out 复用）、1 个 HDMI 视频输出接口、1 个 10 MHz In 和 1 个 10 MHz Out。
眼图和抖动分析
眼图分析是高速系统信号完整性分析的核心。SDS6000L提供对数字信号进行眼图和抖动分析的功能，自动从串行数据中提取时钟用于重构眼图和进行抖动计算；
支持多种眼图和抖动参数的自动测量；
支持对眼图的模板测试。
优异性能，高保真信号捕获与细节体现

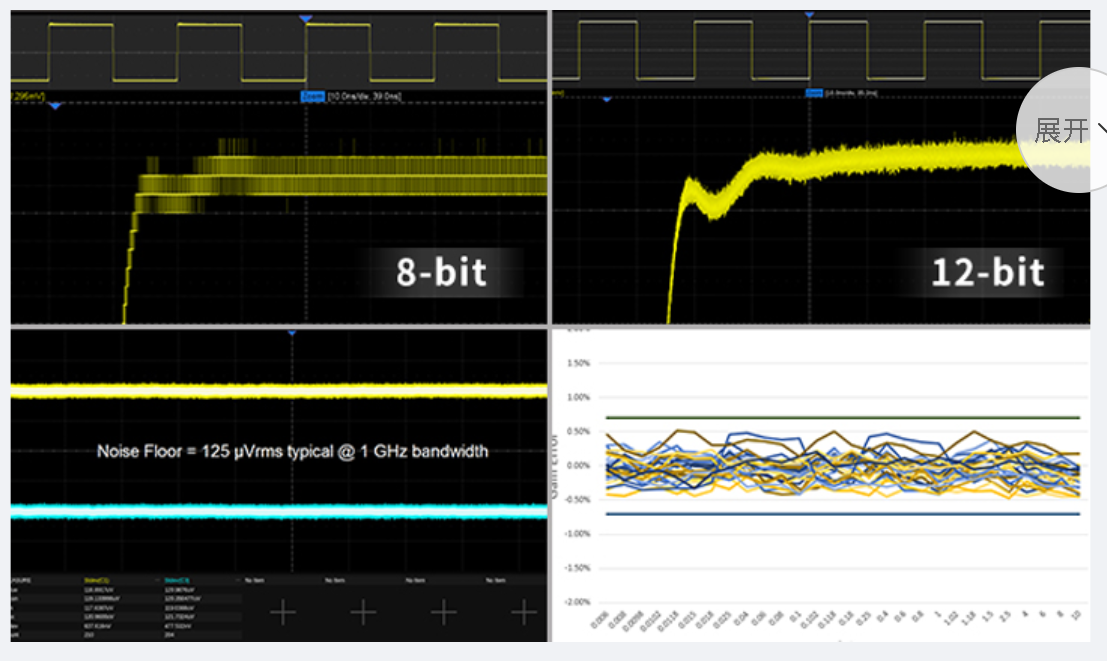

12-bit高分辨率，满足更高精度的测试需求
高分辨率示波器对本身的底噪要求极高，否则小信号很容易淹没在噪声之中。SDS6000L的底噪值仅为153 μVrms，其直流增益精度可达±0.5%，能让12-bit ADC充分发挥性能，使用户能观察到更多波形细节。

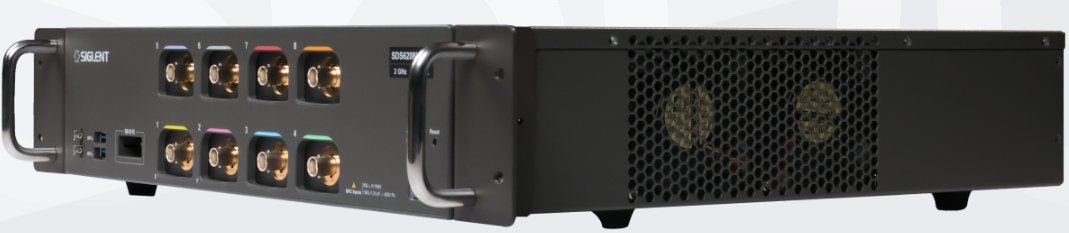

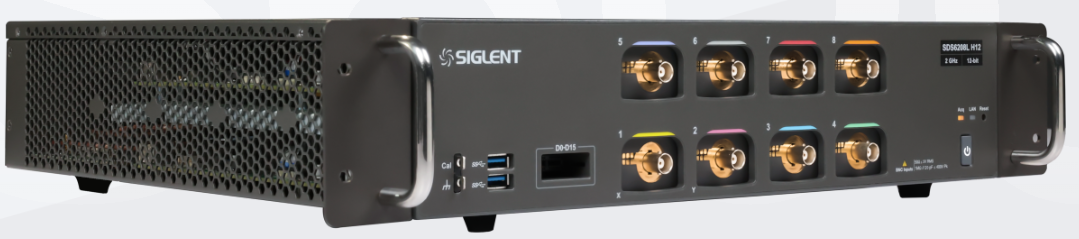

灵活组网，最高512通道高速数据采集系统

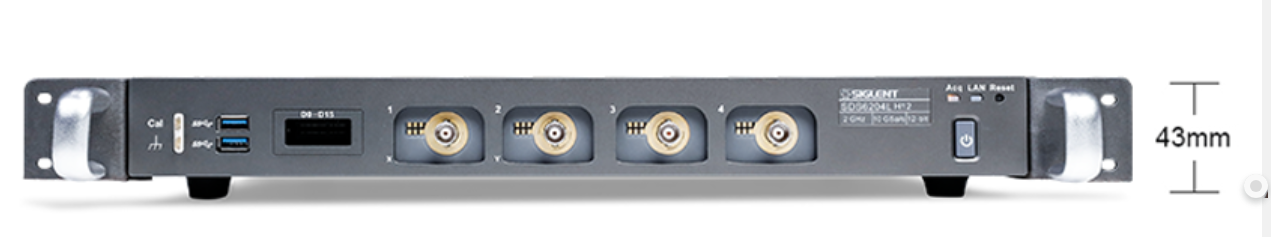

SDS6000L外形设计精巧，体积紧凑，仅有1U高，能够组建灵活的多通道采集系统，用更小的空间获取更大的测量范围，即通过同步机触发多台（最多64台）示波器同步采集，最多支持扩展至512个模拟通道；可通过外接显示器和鼠标实现人机交互，也可通过网口连接上位机，通过WebServer 或二次开发上位机软件实现对仪器的远程操控，使用灵活，非常适用从实验室到生产中的多种应用场景。

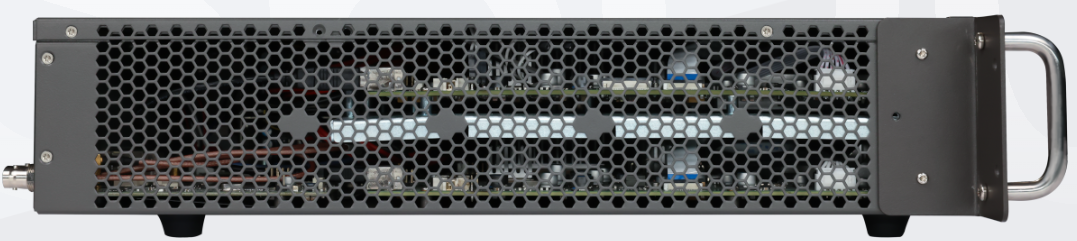

紧凑型设计，助力机器诊断和自动化测试
产品参数
模拟带宽
500 MHz, 1 GHz, 2 GHz
最高实时采样率
10 GSa/s
最大存储深度
500 Mpts/ch
通道数
4 + EXT, 8 + EXT
垂直分辨率
10-bit, 12-bit
最高波形捕获率
750,000 wfm/s
产品信号
| 加入对比 | 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | |
|---|---|---|---|---|---|---|---|---|---|
| SDS6208L H12 | 2 GHz | 8 + EXT | 12-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6208L H10 | 2 GHz | 8 + EXT | 10-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6204L H12 | 2 GHz | 4 + EXT | 12-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6204L H10 | 2 GHz | 4 + EXT | 10-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6108L H12 | 1 GHz | 8 + EXT | 12-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6108L H10 | 1 GHz | 8 + EXT | 10-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6104L H12 | 1 GHz | 4 + EXT | 12-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6104L H10 | 1 GHz | 4 + EXT | 10-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6058L H12 | 500 MHz | 8 + EXT | 12-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6058L H10 | 500 MHz | 8 + EXT | 10-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6054L H12 | 500 MHz | 4 + EXT | 12-bit | 10 GSa/s | 500 Mpts/ch | 750,000 wfm/s | - | 询价 | |
| SDS6054L H10 | 500 MHz | 4 + EXT | 10-bit | 10 GSa/s |
