SDS5000X HD系列 350MHz/500MHz /1GHz带宽 高分辨率示波器 5GSa/s 12bit |鼎阳科技 (在产)
存储深度： 最高 2.5Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 5 GSa/s
波形捕获率：最高 65 万帧/秒
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介
SDS5000X HD系列是鼎阳科技八通道示波器的又一诚意之作，其具有1GHz最大带宽，5 GSa/s的高采样率，2.5 Gpts的存储深度，并且支持三相电分析，双脉冲参数自动测试等分析功能，为不同测试方案提供更新的选择。
主要特性
带宽：1GHz，500MHz，350MHz
存储深度： 最高 2.5Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 5 GSa/s
波形捕获率：最高 65 万帧/秒
产品优势

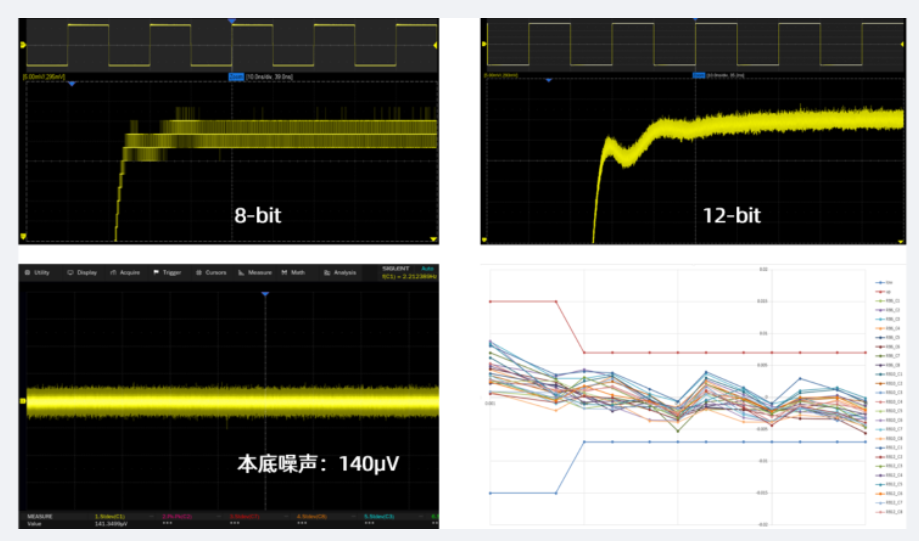

高分辨率，满足更高精度测试需求
12-bit高分辨率ADC采样，更好地呈现波形细节；
优秀的本底噪声，1GHz全带宽下本底噪声低至140μV
直流增益精度±0.5%

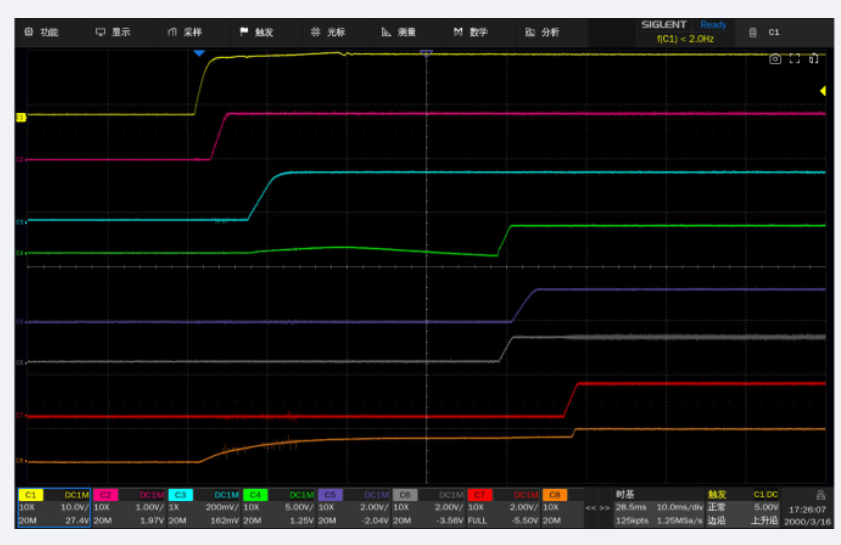

多路信号时序分析，一次完成电源轨测量
现代电子系统中包含不同的芯片、模块等，不同电路模块的信号在初始化和工作时可能相互影响，通过上电时序测试，可确保各模块信号在正确的时间出现，避免信号冲突、干扰，保证系统正常运行。如在通信系统中，收发模块的上电时序不当，可能造成数据传输错误。随着技术的发展，电路的复杂度不断提高，对上电时序测试也提出了新的挑战。SDS5000X HD可一次捕获所有相关信号的上电过程，节省测量时间，提高工作效率，减少因多次测量引入的误差，对有 8 个以上电源轨的复杂电路，可一次完成测量。

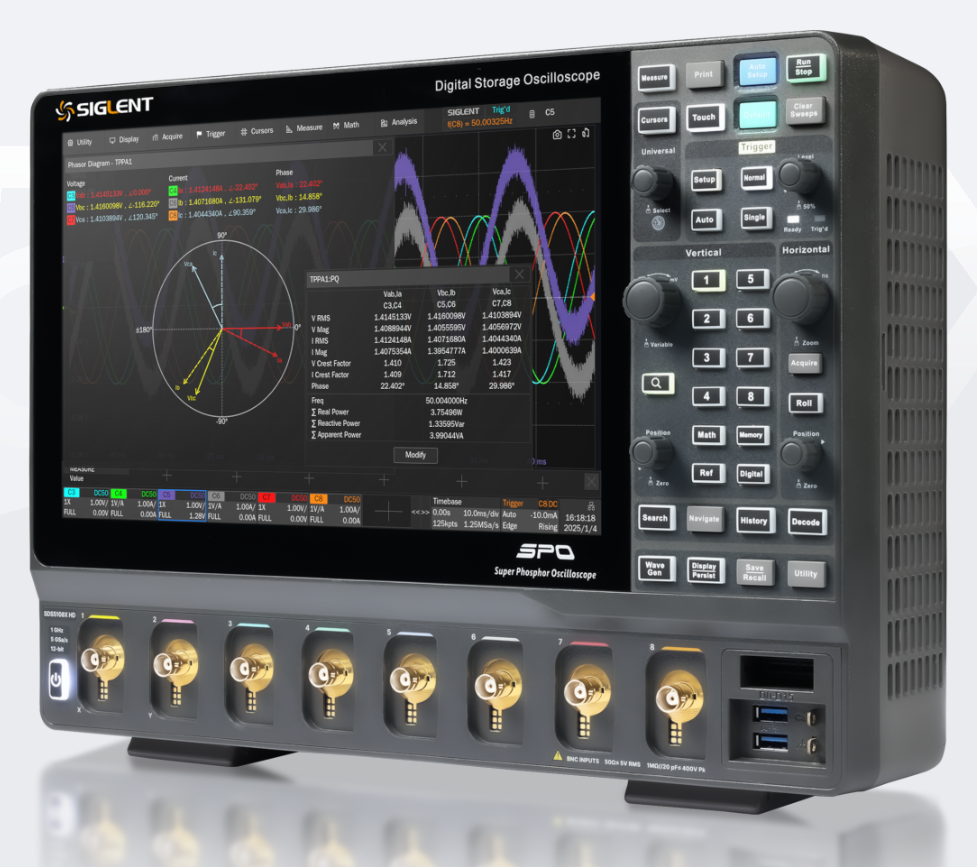

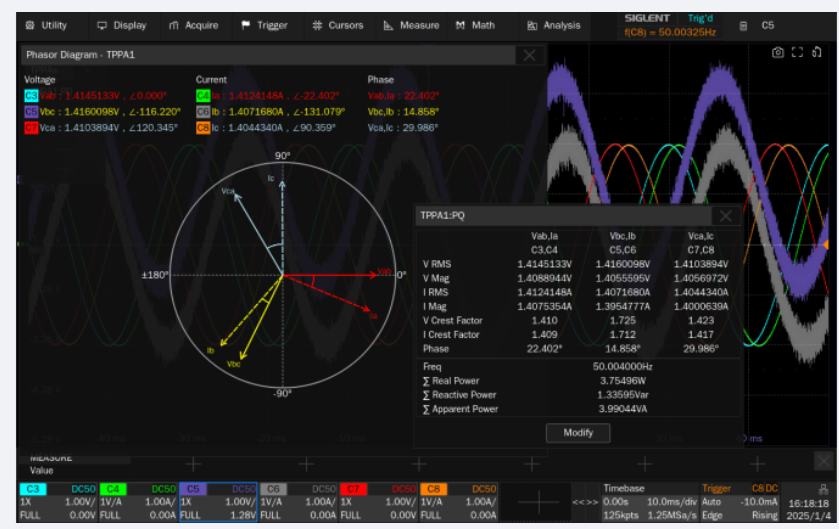

三相电分析

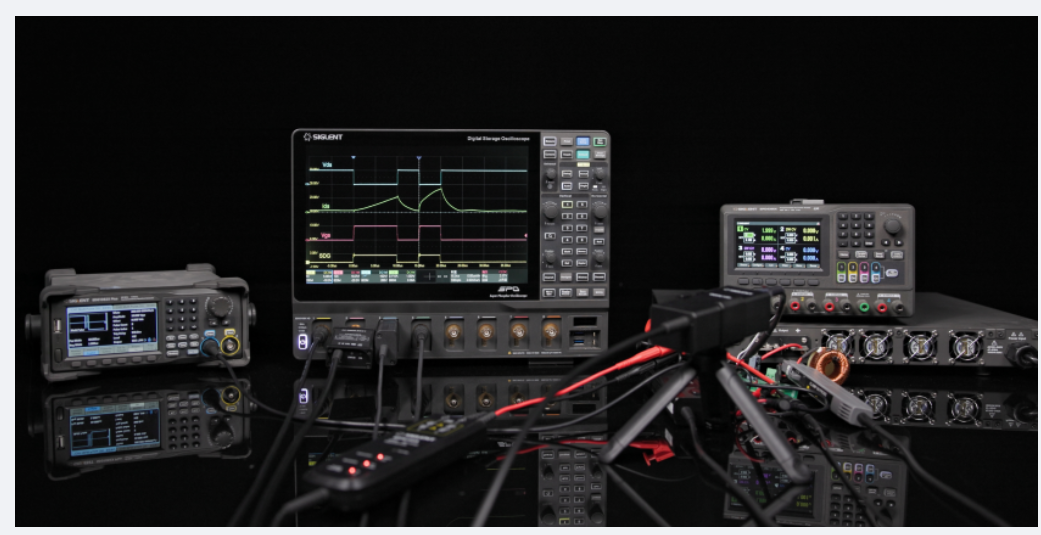

完整的宽禁带半导体解决方案
产品参数
模拟带宽
350 MHz, 500 MHz, 1 GHz
通道数
4 + EXT, 6 + EXT, 8 + EXT
最高实时采样率
5 GSa/s
垂直分辨率
12-bit
最大存储深度
2.5 Gpts/ch
最高波形捕获率
650,000 wfm/s
屏幕尺寸
12.1 英寸电容式触摸显示屏，分辨率1280*800

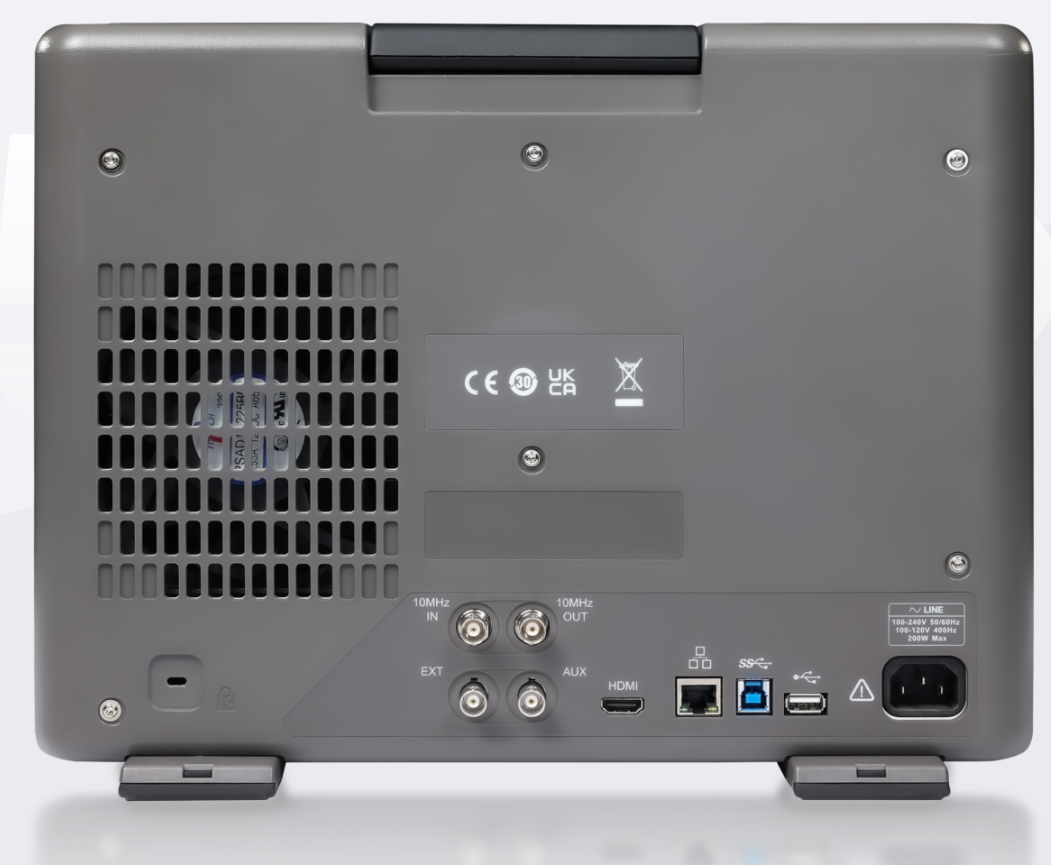

接口
USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Device, 10M/100M/1000M LAN, 外触发输入, 辅助输出 (TRIG OUT, PASS/FAIL)，10MHz In, 10MHz Out, HDMI输出
测量
超过50种参数测量，并支持直方图和趋势图统计
数据分析和数据处理工具
搜索、导航、历史、模板测试、数字万用表、波特图、电源分析(选配)、三相电分析(选配)、波形直方图、计数器、双脉冲自动测量
触发类型
边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第N边沿、延迟、建立/保持时间、串行触发
串行触发和解码
标配：I2C, SPI, UART, CAN, LIN
选配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (仅解码), ARINC429
选配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (仅解码), ARINC429
数字通道
16 路，1.25 GSa/s采样率，250 Mpts/ch存储深度。需购买SPL2016硬件搭配使用
信号发生器
最高输出频率25 MHz，采样率125 MSa/s，波形长度16 kpts。需购买外置信号源（SAG1021I）搭配使用
探头
500 MHz无源探头, 每通道1套
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS5034X HD | 350 MHz | 4 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥69880.00 | ||
| SDS5054X HD | 500 MHz | 4 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥79880.00 | ||
| SDS5104X HD | 1 GHz | 4 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥104680.00 | ||
| SDS5036X HD | 350 MHz | 6 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥73880.00 | ||
| SDS5056X HD | 500 MHz | 6 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥83880.00 | ||
| SDS5106X HD | 1 GHz | 6 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥108680.00 | ||
| SDS5038X HD | 350 MHz | 8 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥83880.00 | ||
| SDS5058X HD | 500 MHz | 8 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥95680.00 | ||
| SDS5108X HD | 1 GHz | 8 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥128680.00 |
