带宽：1 GHz、500 MHz、350 MHz
存储深度： 最高 400 Mpts/ch
垂直分辨率：12-bit
实时采样率： 最高 4 GSa/s
波形捕获率：最高 890,000 wfm/s
低本底噪声：全带宽下低至 125 μVrms
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
模拟带宽：200 MHz，350 MHz，500 MHz垂直分辨率：12-bit实时采样率： 2 GSa/s存储深度：200 Mpts/ch波形捕获率：500 000 帧/秒（Sequence 模式）低本底噪声：在 500 MHz 全带宽下低至 70 μVrms
带宽：1 GHz, 500 MHz, 350 MHz存储深度： 最高 2.5Gpts/通道垂直分辨率：12-bit实时采样率： 最高 5 GSa/s波形捕获率：最高 65 万帧/秒
SDS3000X HD系列 350MHz/500MHz /1GHz带宽 高分辨率示波器 4GSa/s 12bit |鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介

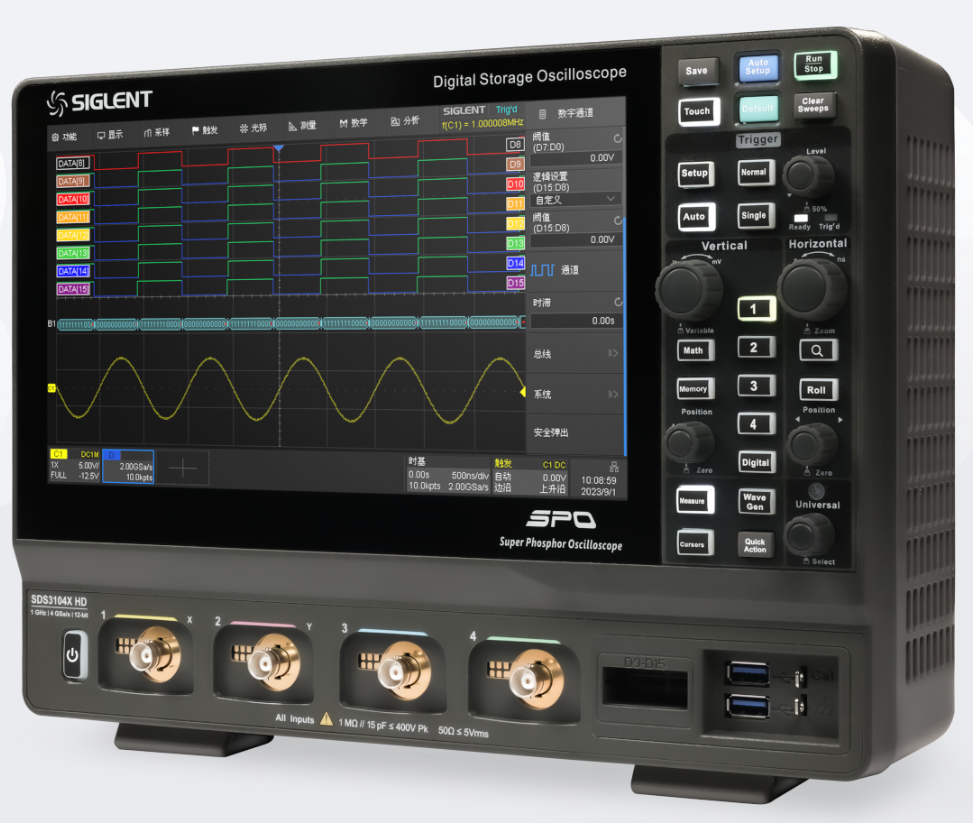

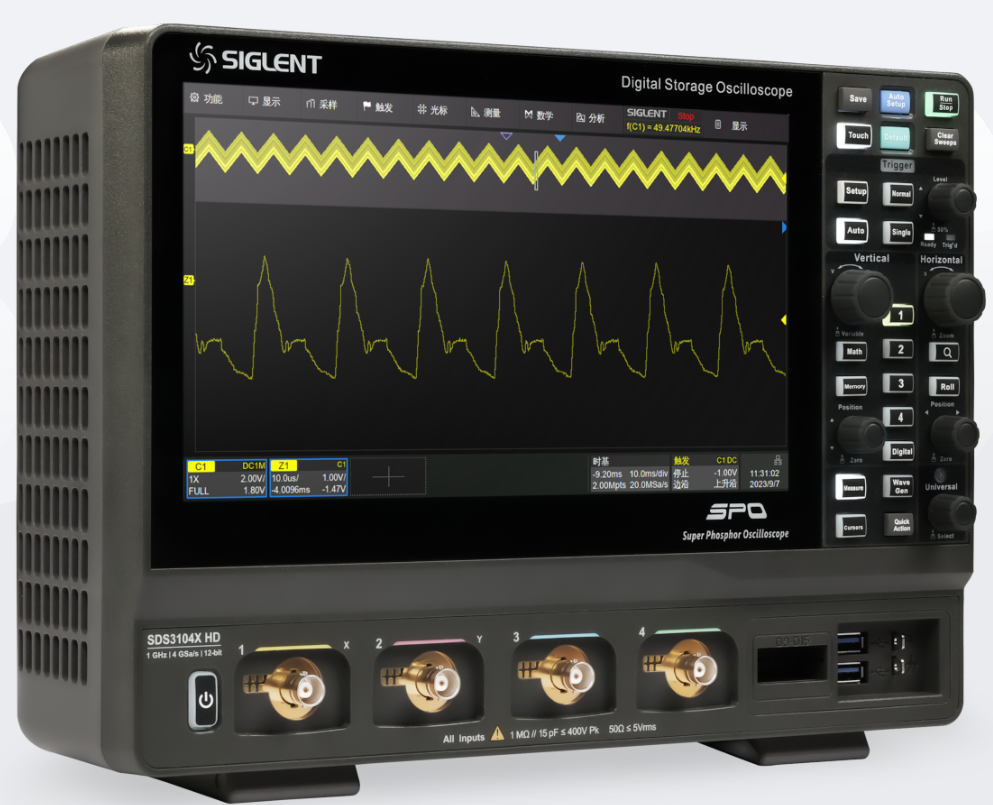

SDS3000X HD系列示波器是鼎阳科技的经典产品之一，带宽从1 GHz至350 MHz，提供4通道加扩展选项。其高达4 GSa/s的采样率和890,000 wfm/s的波形捕获率，确保信号捕获的实时性和准确性。HD模式下的高分辨率显示，让波形细节更加清晰，适合电子研发与教育的多样化需求。
带宽：1 GHz、500 MHz、350 MHz 存储深度： 最高 400 Mpts/ch 垂直分辨率：12-bit 实时采样率： 最高 4 GSa/s 波形捕获率：最高 890,000 wfm/s 低本底噪声：全带宽下低至 125 μVrms主要特性
产品优势
12-bit ADC，波形细节清晰可见
SDS3000X HD系列示波器全系采用12-bit高分辨率ADC，量化等级高达4096级，高分辨率模式下（ERES）可将分辨率提升至16-bit，配合垂直&水平放大功能，助力用户更完整清晰地观测到波形的细节。比如在LLC半桥式变换电路分析时，需要通过波形观察上管和下管的驱动信号之间存在的死区时间，12-bit示波器还原后的波形细节远比8-bit示波器要更清晰。

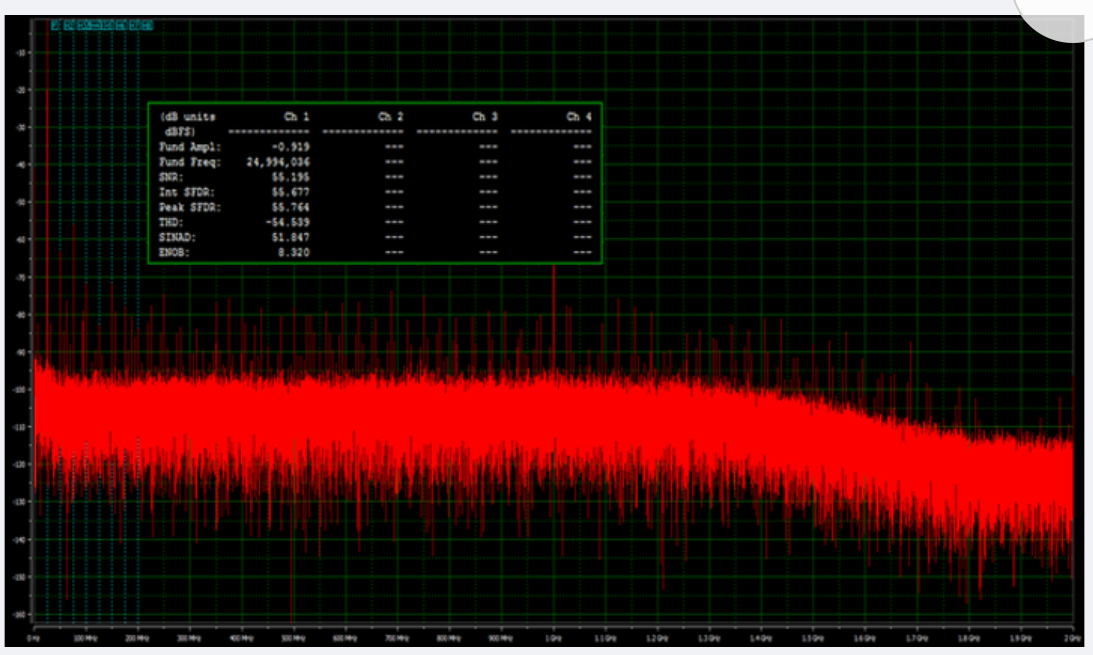

ENOB——真实有效的ADC位数
当高速ADC进行数据采集时，由于噪声和失真的影响，实际ADC的信噪失真比达不到其标称位数应达到的理想性能。一般情况下，示波器带宽越高，其内部噪声就越高。因为高频噪声会进入高带宽示波器内。由于ADC仅为示波器系统的一部分，不能独立使用，因此整个示波器系统的ENOB指标会更有意义。SDS3000X HD高达8.3～8.6-bit，时间误差、频率杂散都比较小，同时宽带噪声也比较低，能够有效保证测量的精准度。

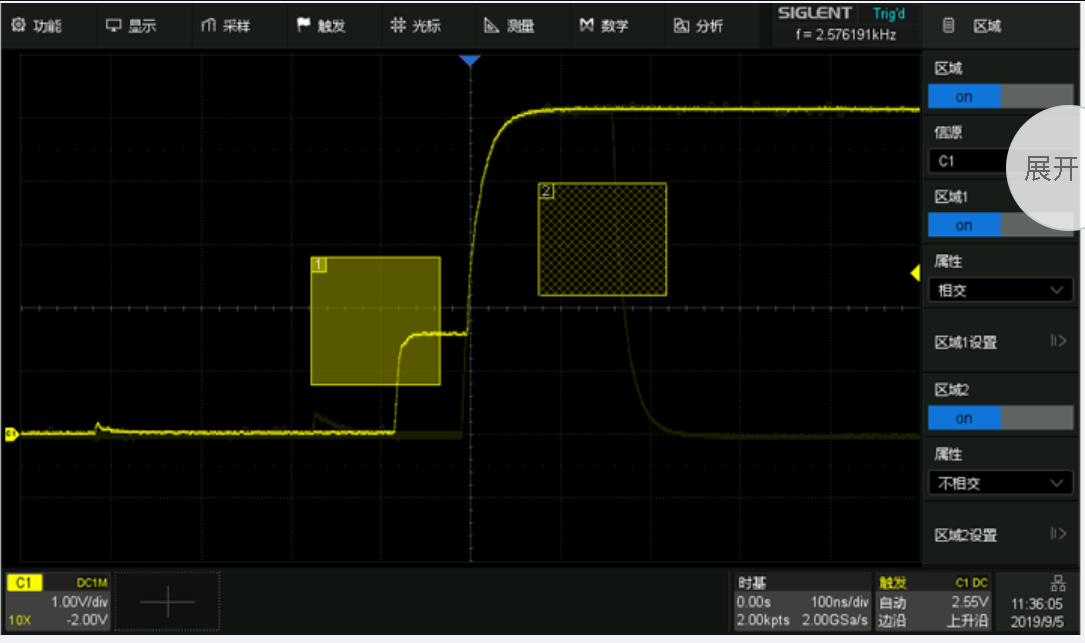

丰富的触发功能

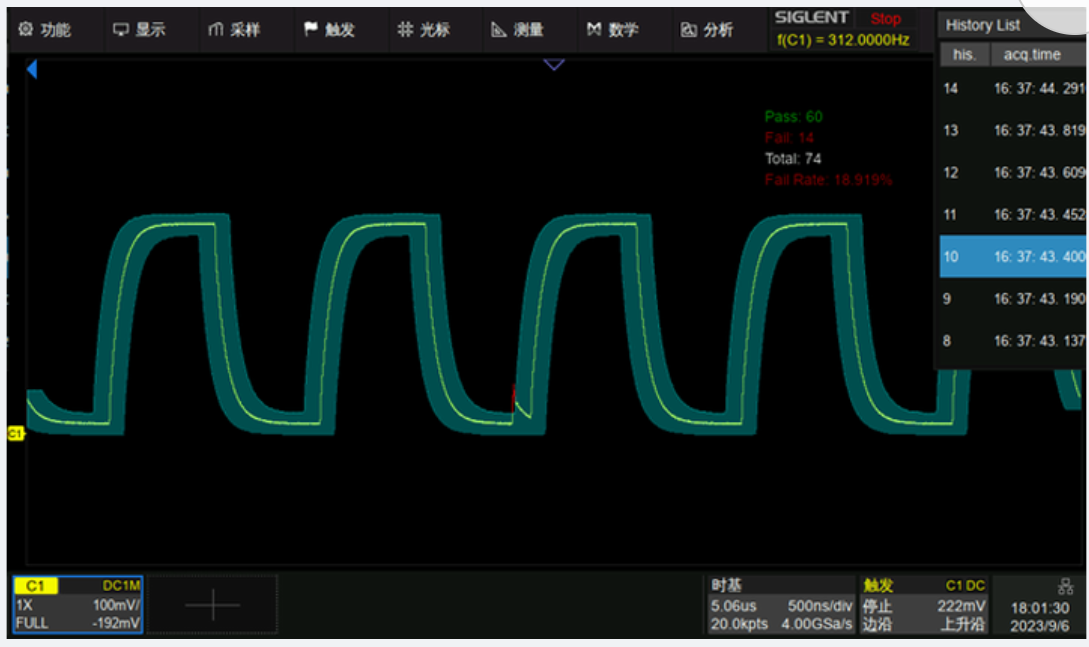

模板测试，高效评估信号质量

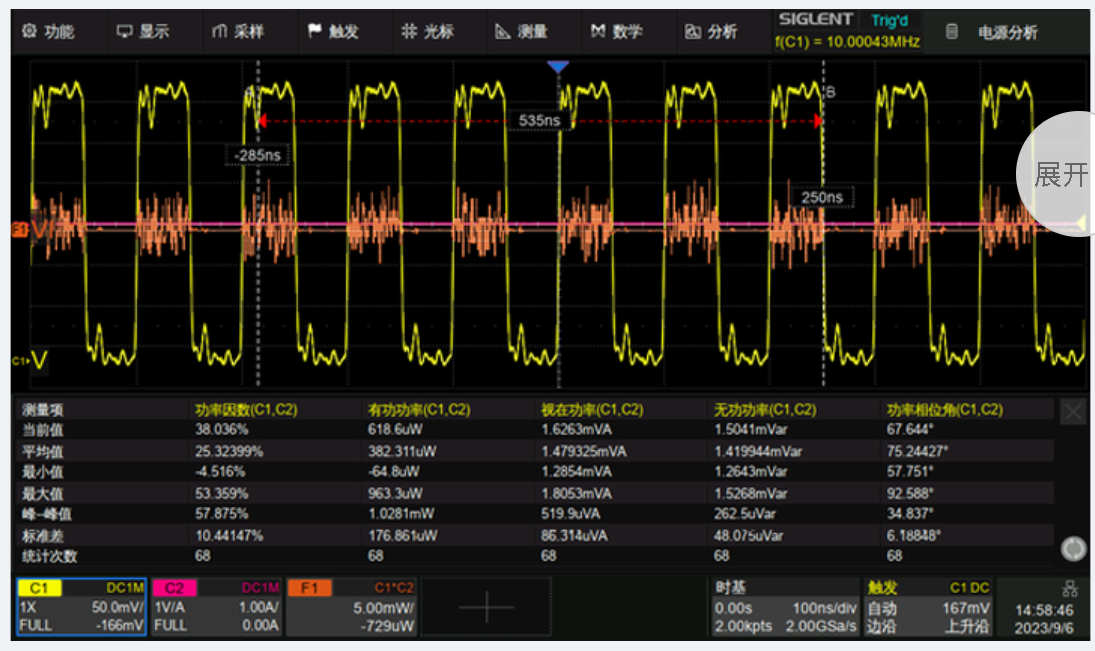

电源分析，快速得到电源参数

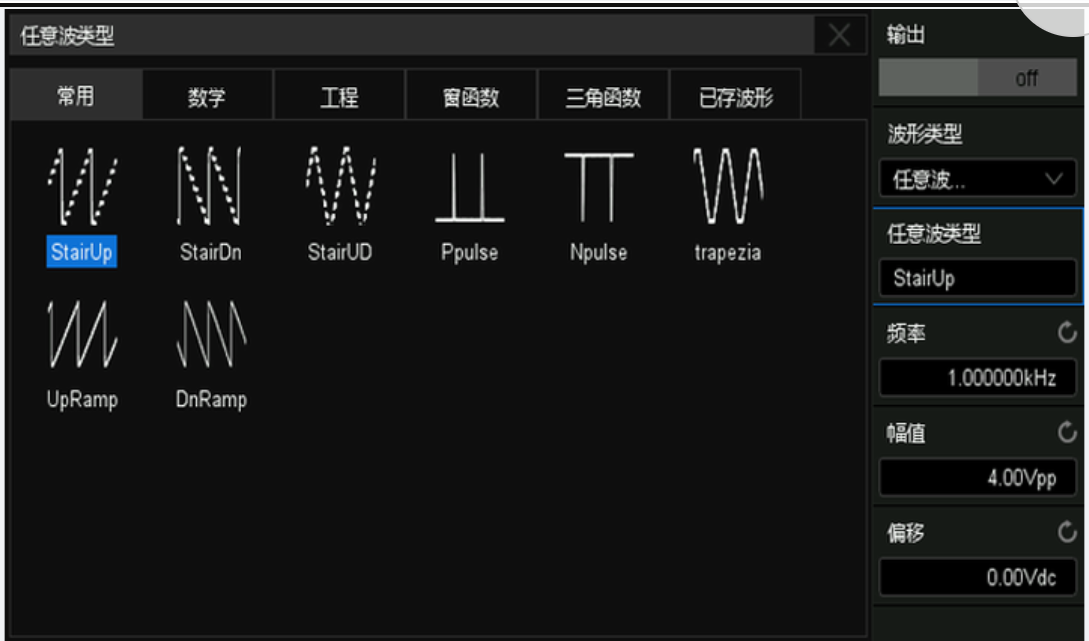

50MHz函数发生器
SDS3000X HD可直接通过USB接口与USB函数发生器SAG1021I相连，SAG1021I具备125MSa/s采样率和14-bit分辨率，提供了高达50MHz的预定义波形输出，包括正弦波、方波、三角波、脉冲波、噪声、直流以及 45 种内建任意波，用户也可通过 EasyWave 上位机软件编辑任意波形。借助SAG1021I即插即用特性，用户能够轻松快捷地对测试进行设置，可广泛应用于各种科学实验和工业控制领域。
产品参数
模拟带宽
350 MHz, 500 MHz, 1 GHz
通道数
4 + EXT
最高实时采样率
4 GSa/s
垂直分辨率
12-bit
最大存储深度
400 Mpts/ch
最高波形捕获率
890,000 wfm/s
屏幕尺寸
10.1 英寸电容式触摸显示屏，分辨率1024*600
接口
USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Device,
10M/100M/1000M LAN, 外触发输入, 辅助输出 (TRIG OUT, PASS/FAIL)
10M/100M/1000M LAN, 外触发输入, 辅助输出 (TRIG OUT, PASS/FAIL)
测量
超过50种参数测量，并支持直方图、趋势图和轨迹图统计
数字通道
16 路，1 GSa/s采样率, 100 Mpts/ch存储深度
触发类型
边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第N边沿、延迟、建立/保持时间、串行触发
数学运算
4路 4M点FFT频谱分析；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、取反、对数、指数、插值、最大保持、最小保持、数字滤波等时域运算；支持公式编辑器实现复杂的嵌套运算
串行触发和解码
标配：I2C, SPI, UART, CAN, LIN 选配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (仅解码), ARINC429 (仅解码)
数据分析和数据处理工具
搜索、导航、历史、模板测试、数字万用表、波特图、电源分析 (选配)、波形直方图、计数器
信号发生器（选配）
外置单通道, 最高输出频率50 MHz, 采样率125 MSa/s, 波形长度16 kpts
探头
500MHz无源探头, 每通道1套
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS3104X HD | 1 GHz | 4 + EXT | 12-bit | 4 GSa/s | 400 Mpts/ch | 890,000 wfm/s | ¥45980.00 | ||
| SDS3054X HD | 500 MHz | 4 + EXT | 12-bit | 4 GSa/s | 400 Mpts/ch | 890,000 wfm/s | ¥35880.00 | ||
| SDS3034X HD | 350 MHz | 4 + EXT | 12-bit | 4 GSa/s | 400 Mpts/ch | 890,000 wfm/s | ¥29880.00 |
