SDS1000X HD系列 70MHz/100MHz /200 MHz带宽 高分辨率示波器 2GSa/s 12bit |鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介
SDS1000X HD系列示波器，不仅保留了其教育友好的特性，还在性能上有所提升。带宽范围扩展至70 MHz至200 MHz，满足更广泛的教学和实验需求。HD模式下的高分辨率显示，让波形更加细腻，提升学习体验。
主要特性
模拟带宽：70MHz，100MHz，200 MHz
垂直分辨率：12-bit
实时采样率： 2 GSa/s
存储深度： 100 Mpts/ch（单通道模式）
波形捕获率：500 000帧/秒（Sequence 模式）
低本底噪声：200 MHz全带宽下低至70 μVrms
产品优势

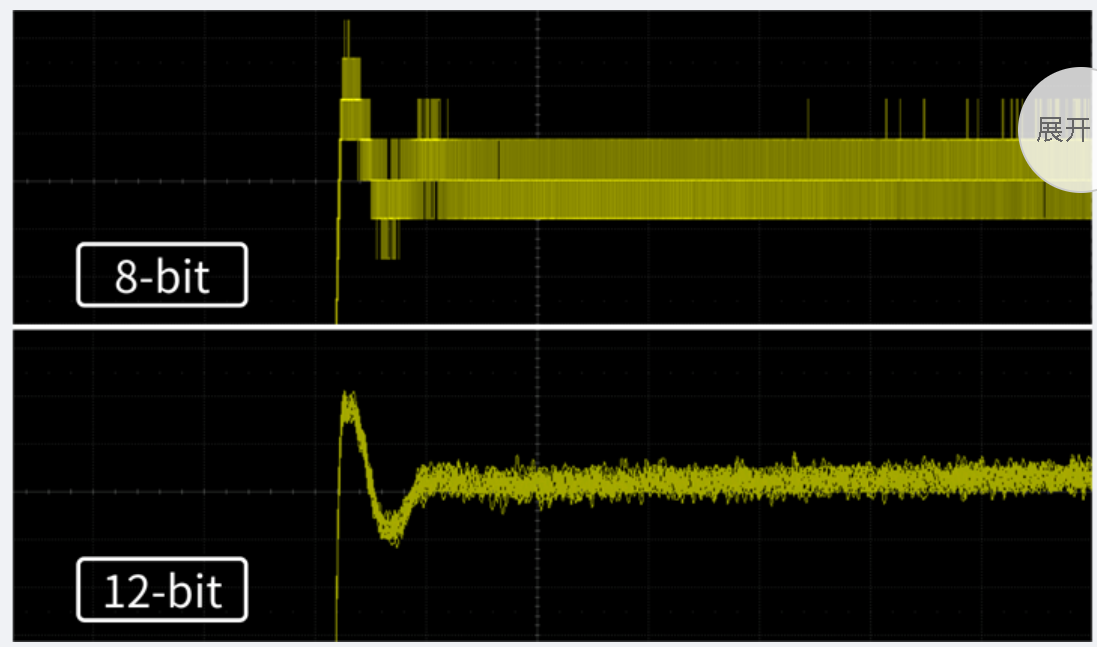

12-bit高分辨率采样：
更好呈现波形细节
SDS1000X HD采用了12位模数转换器，可实现4096量化等级，是传统8-bit示波器信号分辨能力的16倍，再结合优异的本底噪声，能够使捕获到的波形更加“干净清晰”地呈现在屏幕上，有利于观察以及精准测量
分段采集：高效捕获异常

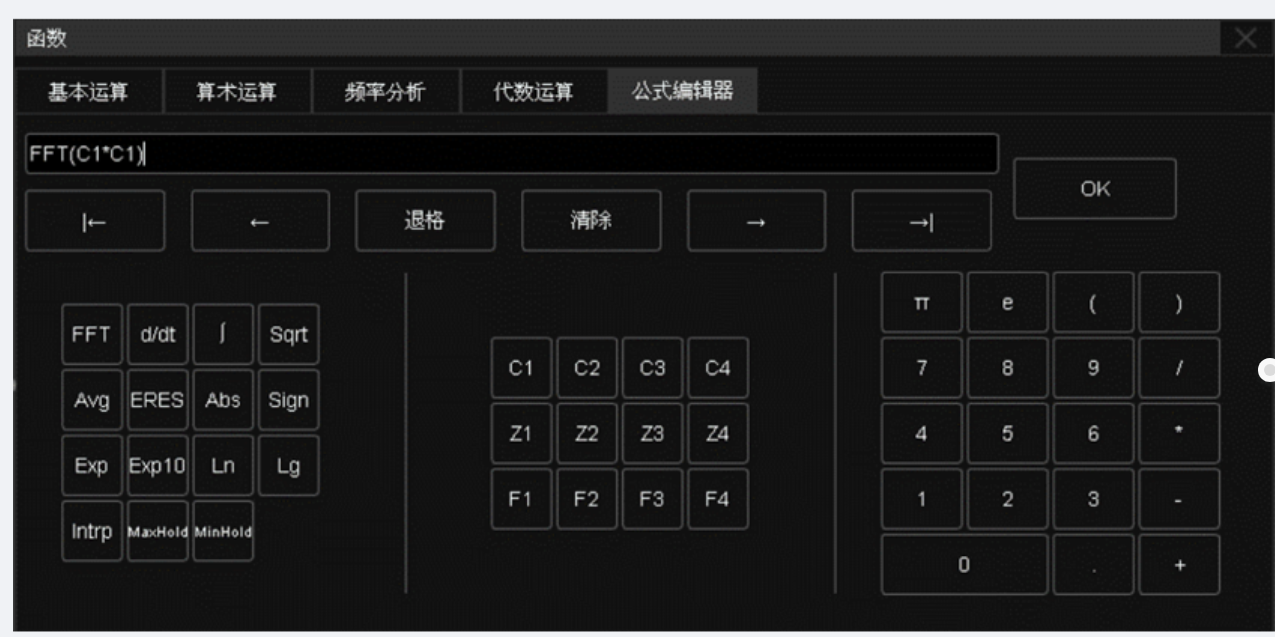

数学运算：
4路并行提高效率

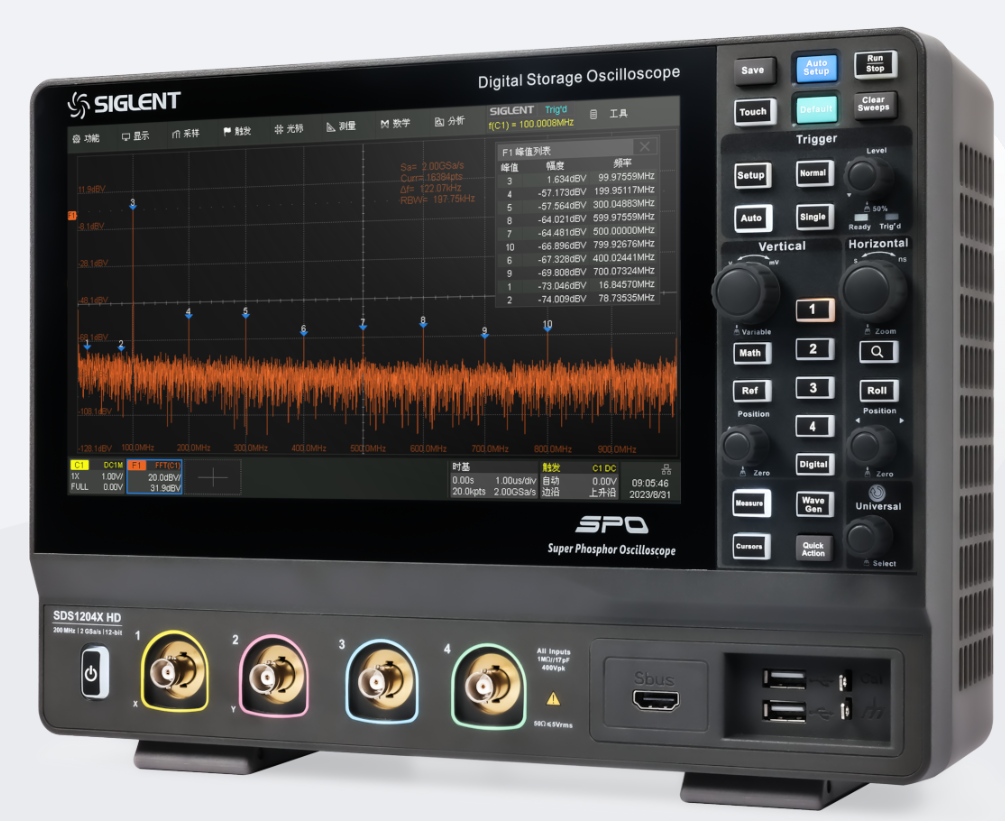

FFT：
时域与频域的完美结合
通过硬件加速的FFT 功能，最大运算点数为2M点，在提供优越的频谱分辨率的同时，仍然能够保持较高的频谱刷新率。支持多种窗函数，支持普通、平均、最大值保持等模式，支持自动标记峰值点并形成列表。
丰富的触发功能：
精准定位触发事件
SDS1000X HD 系列提供多种触发模式，可用于精确隔离相关信号事件,除边沿、斜率、脉宽和欠幅等简单的触发外，还支持复杂的触发条件，例如码型触发和视频触发，此外，还标配丰富的总线协议触发，包含I2C、SPI、UART、CAN、LIN 、CAN FD、FlexRay，能够帮助使用者在繁杂的采样信息中快速锁定感兴趣事件。
模板测试：
高速验证产品质量
基于硬件的模板测试功能，最高每秒可执行70 000次测试。根据用户自定义的垂直和水平容限生成模板，通过比较被测信号是否触碰模板判断测试是否失败，不仅可以预先设定测试失败时采集停止以及蜂鸣器告警，还可以将失败帧自动截图或存入历史帧，非常适用于长期无人值守时监测异常信号。
电源分析：
助力电源设计与评估

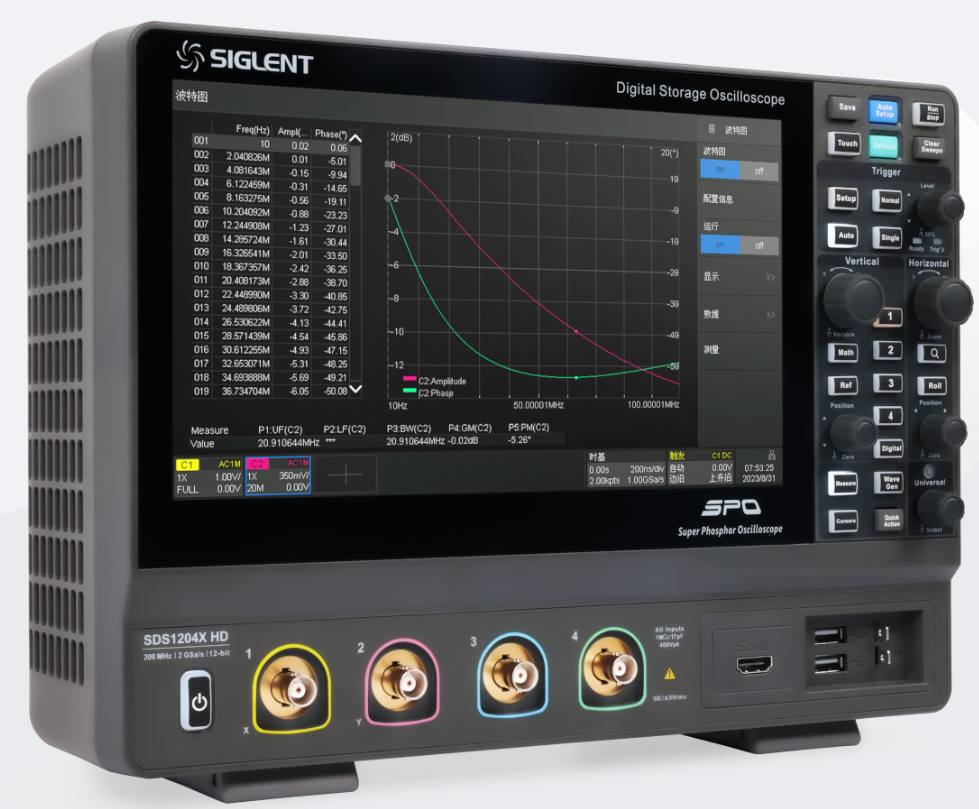

电源分析功能能够帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量, 谐波, 浪涌电流, 开关损耗, 输出纹波, 瞬变响应等，选择电源分析功能后，可根据连接指南正确连接电压和电流探头，此外，和波特图软件相配合还可以对电源环路响应进行测量分析，在一定情况下可取代昂贵的网络分析仪，可广泛应用在开关功率器件参数测量、电源控制回路调制特征分析和线路功率谐波分析等领域。
数字逻辑信号分析：
实现混合信号采集与分析
通过16路逻辑分析仪探头可为仪器增加16路数字通道，同时不影响其他测试功能，可以快速解决模数混合信号设计与分析等问题。

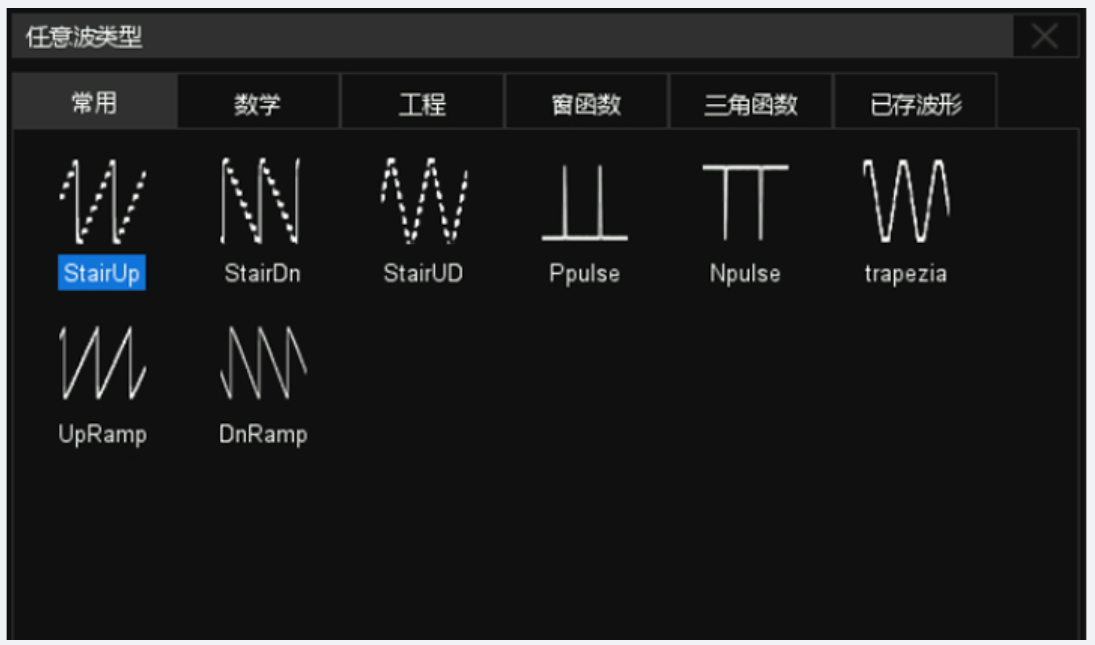

25MHz USB任意波形发生器：节约空间节省预算
USB任意波形发生器提供了 25MHz 的预定义波形输出，包括正弦波、方波、三角波、脉冲波、噪声、直流以及45种內建任意波，用户也可通过EasyWave上位机软件编辑任意波形，适合注重工作台空间和预算的教学实验室或设计实验室使用。
产品参数
模拟带宽
70 MHz, 100 MHz, 200 MHz
通道数
2+EXT, 4+EXT
最高实时采样率
2 GSa/s
垂直分辨率
12-bit
最大存储深度
100 Mpts/ch
最高波形捕获率
500,000 wfm/s
屏幕尺寸
10.1 英寸电容式触摸显示屏，分辨率1024*600
触发类型
边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、
超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
串行数据解码类型
标配：IIC、SPI、UART、CAN、LIN、CAN FD、FlexRay
数字通道（标配）
16路，1 GSa/s采样率, 10 Mpts/ch存储深度
数学运算
4路；2M点FFT频谱分析；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、
等价、取反、对数、指数、插值、最大保持、最小保持等时域运算；支持公式编辑器实现复杂的嵌套运算
等价、取反、对数、指数、插值、最大保持、最小保持等时域运算；支持公式编辑器实现复杂的嵌套运算
数据分析和处理工具
搜索、导航、历史、模板测试、波特图、电源分析（选配）、计数器

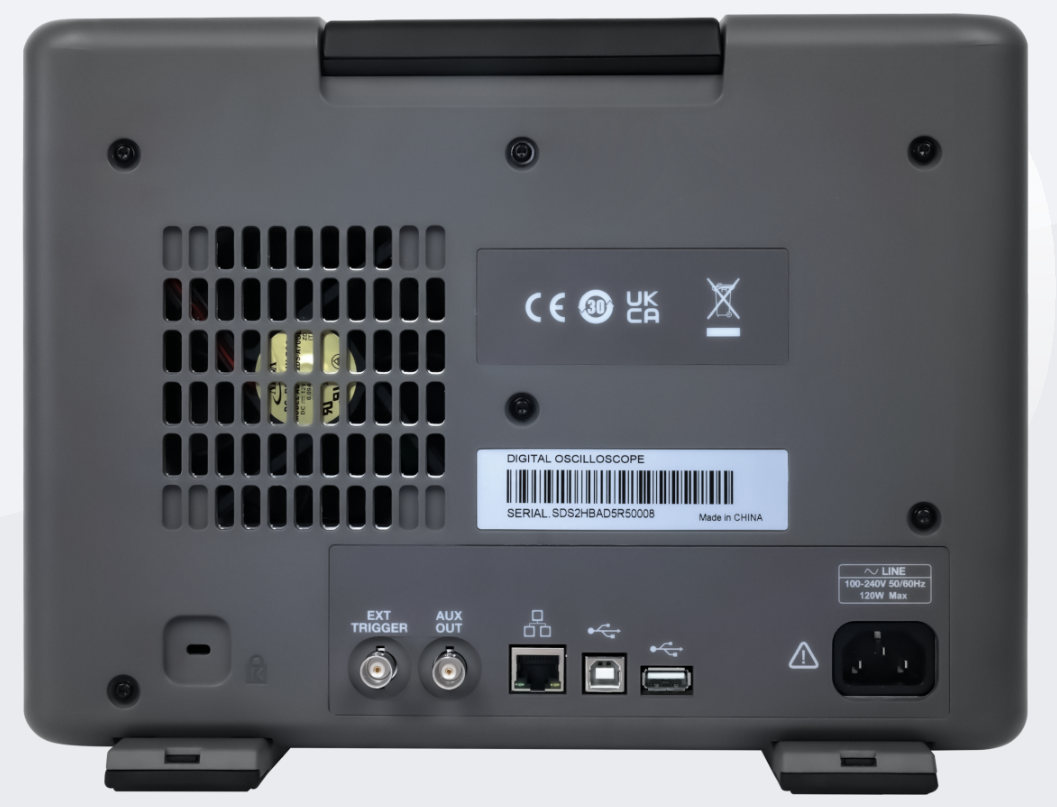

接口
SBUS（Siglent逻辑分析仪接口），USB 2.0 Host x3，USB 2.0 Device，10M/100M LAN，外触发输入，辅助输出（TRIG OUT，PASS/FAIL）
USB任意波形发生器（选配）
单通道，最高输出频率25MHz，采样率125MSa/s，波形长度16kpts，隔离输出
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 |
|---|
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS1072X HD | 70 MHz | 2+EXT | 12-bit | 2 GSa/s | 100 Mpts/ch | 500,000 wfm/s | ¥4580.00 | ||
| SDS1074X HD | 70 MHz | 4+EXT | 12-bit | 2 GSa/s | 100 Mpts/ch | 500,000 wfm/s | ¥6580.00 | ||
| SDS1102X HD | 100 MHz | 2+EXT | 12-bit | 2 GSa/s | 100 Mpts/ch | 500,000 wfm/s | ¥5380.00 | ||
| SDS1104X HD | 100 MHz | 4+EXT | 12-bit | 2 GSa/s | 100 Mpts/ch | 500,000 wfm/s | ¥6680.00 | ||
| SDS1202X HD | 200 MHz | 2+EXT | 12-bit | 2 GSa/s | 100 Mpts/ch | 500,000 wfm/s | ¥5680.00 | ||
| SDS1204X HD | 200 MHz | 4+EXT | 12-bit | 2 GSa/s | 100 Mpts/ch | 500,000 wfm/s | ¥6780.00 |
