NXM-60 9kHz至6GHz网口模块式频谱分析仪/接收机|南京海得逻捷信息科技有限公司 (在产)

9kHz至6GHz

分析带宽：100 MHz（IQ信号记录）

网络接口便于远程布置

参考价格：

厂家：海得逻捷|南京海得逻捷科技信息科技有限公司（收录12个产品）

产地：

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

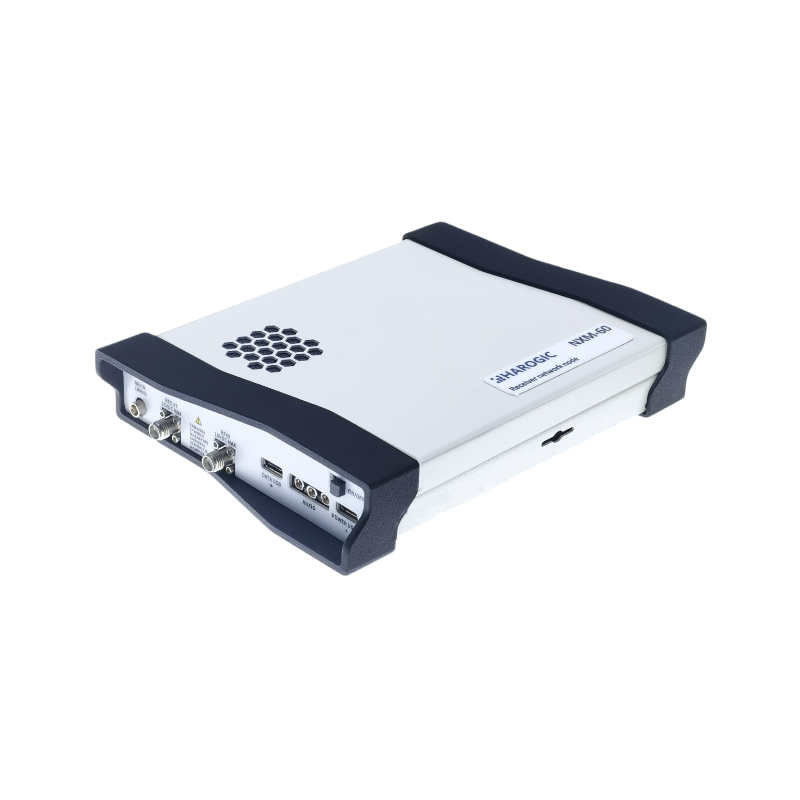

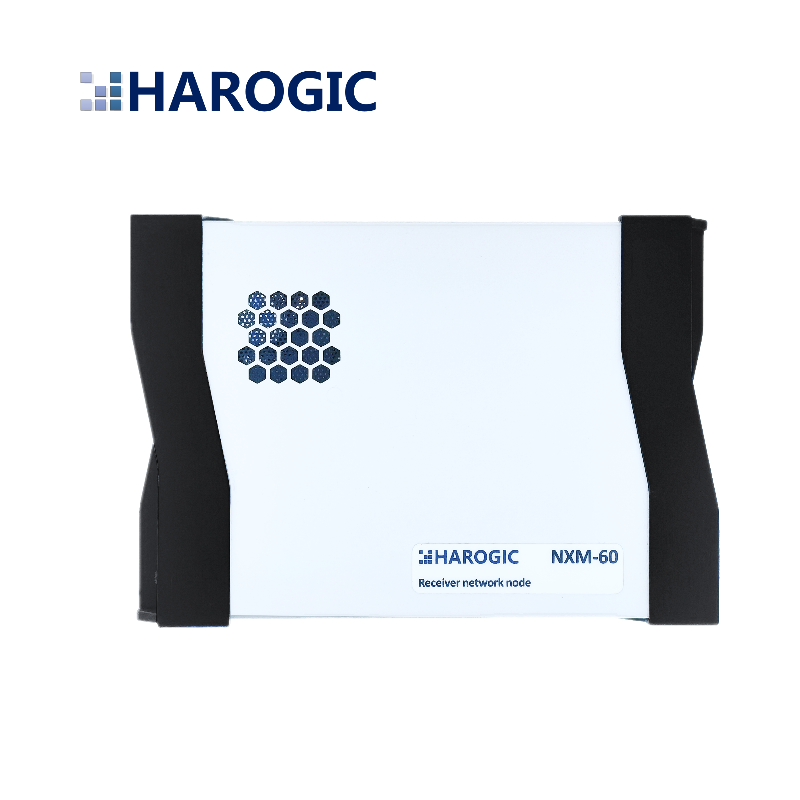

NXM-60是一款基于1000/100 Mbps以太网接口与高速FPGA信号处理的超紧凑型多合一模块/探头。射频前端包含完整的前置放大器、衰减器、多段预选滤波器、后置放大器，紧凑但不简单。可输出频谱、数字IQ流、功率检波波形（零扫宽）、实时频谱。提供新一代高兼容性API接口，可快速实现高效的二次开发，用户代码兼容SAM-60 MK3H、SAE-90、SAE-200等其他海得逻捷科技设备，可灵活地根据应用需要选择硬件。

NXM-60为接收机、频谱监测、便捷射频测试提供了尤为灵活的解决方案。提供标准频谱分析、数字IQ流、检波分析及实时频谱分析4种工作模块式，同时具备良好的射频与信号处理性能。内置FPGA以加速相关数字信号处理，有效降低对后端设备的处理能力要求，内置低功耗ARM处理器与1000M/100M以太网接口。

产品概要

9 kHz至6.3 GHz 实时频谱分析仪/接收机
集成100 kHz至6.3 GHz 模拟信号源（选件）
最大100 MHz分析带宽，78 GHz/s 扫描速度，FPGA信号处理
轻至635克，167x117x28 mm，功耗14 W
1000 M/100 M以太网数据接口
内置多模GNSS定位，提供1 PPS，数据含经纬度信息与时间戳
使用新一代高兼容性API接口（HTRA API）与SAStudio4应用程序
支持ARM与x86处理器的远端主控，支持linux与windows操作系统
支持-20 ℃/-40 ℃至70 ℃工作温度（选件）
内置OCXO（选件）或GNSS驯服OCXO（选件）
内置4G数据模块（选件）

关键词:

频谱分析仪

频谱分析仪模块

海得逻捷

实时频谱分析仪

网口模块式频谱分析仪

产品概要

技术指标

NXM-60技术指标（典型值）*

频率

频率范围

100kHz（9kHz可用）~6.3GHz

初始频率精度

<1 ppm

参考时钟

内部或外部，程控切换，内部10 MHz TCXO 老化<1 ppm/年，温漂<1 ppm

频谱纯度

单边带相位噪声

dBc/Hz

载波频率

1GHz

2.5GHz

4GHz

6GHz

1 kHz

-104

-97

-93

-89

10 kHz

-116

-109

-105

-102

100 kHz

-112

-107

-104

-103

1 MHz

-132

-126

-123

剩余响应（杂散抑制开）

频率范围

R.L.=0 dBm

R.L.=-20 dBm

R.L.=-40 dBm

100kHz~30MHz

<-110dBm/-110dBFs

<-120dBm/-100dBFs

<-120dBm/-80dBFs

30MHz~300MHz

<-105dBm/-105dBFs

<-120dBm/-100dBFs

<-135dBm/-95dBFs

300MHz~6.3GHz

<-95dBm/-95dBFs

<-110dBm/-90dBFs

<-130dBm/-90dBFs

剩余响应（杂散抑制关）

<-65 dBFs

镜频抑制

>90 dBc（杂散抑制开启），35dBc（杂散抑制关闭，典型值）

本振相关杂散

<-80 dBc

线性度

IIP3（dBm）

1GHz

2GHz

3GHz

4GHz

5GHz

6GHz

R.L.= 20dBm

46.8

46.2

47.1

42.3

45.9

R.L.= 0dBm

27.5

37.6

33.5

32.8

23.8

23.3

R.L.= -20dBm

7.0

8.1

9.1

7.5

1.1

1.8

R.L.= -40dBm

-18.0

-12.1

-15.3

-12.8

-15.6

-16.2

IIP2（dBm）

500MHz

1GHz

2GHz

3GHz

R.L.= 20dBm

85.8

93.5

90.8

78.3

R.L.= 0dBm

78.5

78.8

92.5

75.9

R.L.= -20dBm

48.5

89.1

63.1

50.7

R.L.= -40dBm

67.7

68.2

74.0

76.4

频率扫描

扫频速率-标准频谱分析

78 GHz/s

RBW≥300 kHz, Nuttal窗, 杂散抑制设置为Enhanced

9.5 GHz/s

RBW=25 kHz, Nuttal窗, 杂散抑制设置为 Enhanced

836 MHz/s

RBW=1 kHz, Nuttal窗, 杂散抑制设置为Enhanced

信号处理

最大分析带宽

100 MHz

数字IQ数据

125MSPS 14Bit / 12Bit（视批次）ADC采样位宽，16bit数字信号处理位宽

存储深度

128Mbytes（内置存储器）（抽取倍数=1~16）

连续不间断存储，仅取决于硬盘容量（抽取倍数≥32）

抽取倍数

1,2,4,8,16,32,40,48,~,504000,800000 等共计40个档位

分辨率带宽

1Hz~2.5MHz

幅度

最大毁损输入功率（连续波）

26dBm

30MHz~6.3GHz 且预放关闭（参考电平≥0dBm）

10dBm

100 kHz~30MHz 或预放开启（参考电平＜0dBm）

最大直流电压

+/-15 VDC

显示范围

DANL~26 dBm

绝对电平精度

+/- 1.5 dB

参考电平（R.L.）

-50dBm~23dBm ，内置可关闭的前置放大器

接收机增益

-23dB~50dB

输入端口驻波比（VSWR）

<1.7:1

30 MHz~6.3 GHz（R.L. ≥ 10 dBm）

<2.0:1

30 MHz~6.3 GHz（R.L. ≥ 0 dBm）

<2.5:1

30 MHz~6.3 GHz（R.L. ≥ -40 dBm）

显示平均噪声电平（DANL）

频率范围

R.L.=0 dBm

R.L.=-40 dBm

1MHz~30MHz

<-133 dBm/Hz

<-145 dBm/Hz

30 MHz~2GHz

<-135 dBm/Hz

<-165 dBm/Hz

2GHz~3.5 GHz

<-136 dBm/Hz

<-165 dBm/Hz

3.5 GHz~6.3 GHz

<-133 dBm/Hz

<-163 dBm/Hz

标准频谱分析迹线设置

检波方式

正峰值、负峰值、RMS、正态，抽样

迹线功能

清除写入、最大保持、最小保持、平均、冻结

数据图表

常规频谱、瀑布图、历史迹线、概率密度图

检波分析/零扫宽

采集方式与网络带宽

突发采集

连续采集

1000M网络

100M网络

1000M网络

100M网络

最高时间分辨率

16 ns

16ns

512 ns

1024 ns

最大分析带宽

50 MHz

3.125 MHz

1.5625 MHz

迹线检波

正峰值、抽样、平均、RMS

实时频谱分析（选件）

FFT分析

1024/512/256/128/64/32 点，不支持帧交叠（overlap），支持帧率压缩、迹线检波，

采集方式与网络带宽

突发采集

连续采集

1000M网络

100M网络

1000M网络

100M网络

实时分析带宽

100 MHz

3.125 MHz

1.5625 MHz

窗函数

Nuttall，FlatTop

分辨率带宽

14.73MHz-112.36Hz（FlatTop窗）；7.81MHz~59.6Hz（Nuttall）；每种窗型各78个档位

简易信号源（选件）

频率范围

100kHz~6.3GHz，10 Hz步进

功率范围

-50dBm~0dBm, 0.25 dB步进

输出端口驻波比（VSWR）

<2.0:1

30 MHz~6.3 GHz

非谐波杂散

< -50dBc

谐波

100kHz~30MHz

30 MHz~1.6 GHz

1.6 GHz~3 GHz

3 GHz~3.2 GHz

3 GHz~6.3 GHz

二次谐波

<-10 dBc

<-20 dBc

三次及三次以上

<-10 dBc

<-20 dBc

至接收机的信号泄漏

100 kHz~30MHz

>90dBc

30MHz~3GHz

>80dBc

3GHz~6.3GHz

>70dBc

通用规格

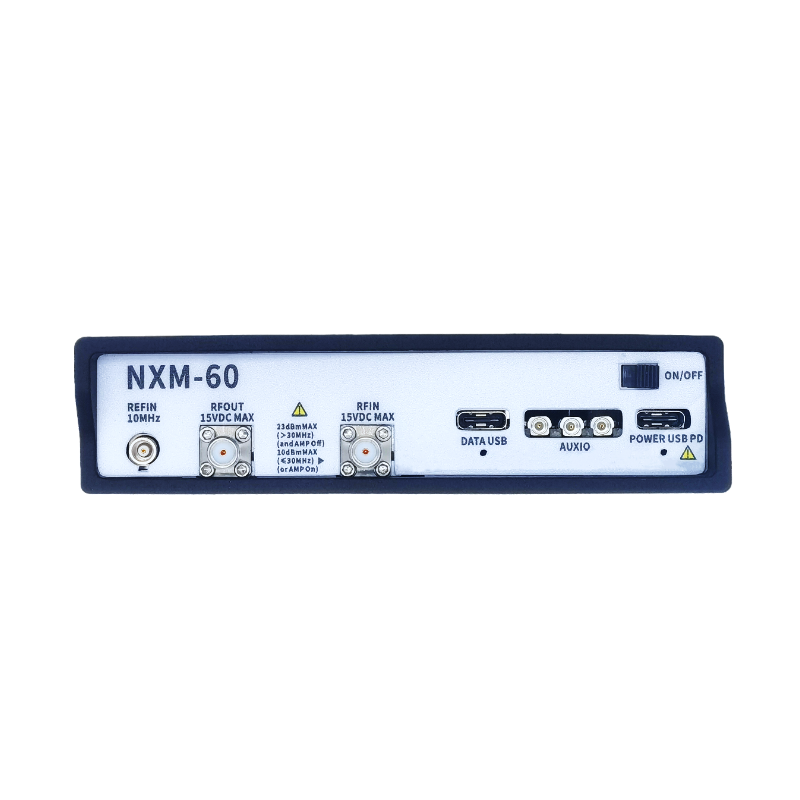

输入输出

电源接口

Type-C PD （QC3.0）12V2A 或 9V2A

数据接口

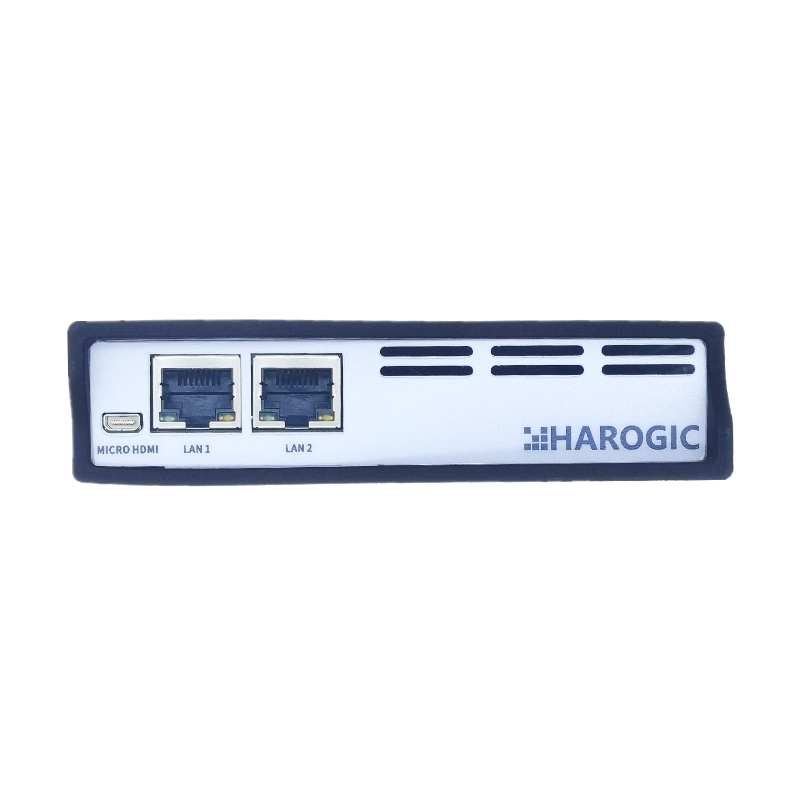

RJ45 1000Mbps x1，RJ45 100Mbps x1，支持桥接

射频输入端口

SMA(f)接口50 Ω

GNSS天线输入端口

MMCX(f)接口，无源天线

10 MHz参考时钟输入

MCX(F)接口, 输入功率0~6 dBm

功耗

峰值功耗12.5W，功耗可调节范围8W~12.5W

工作温度（设备内核温度）

0~60℃（标准温度等级）

-20~70℃（扩展温度等级选件）

-40~70℃（宽温温度等级选件）

存储温度（环境温度）

-20~70℃

-40~85℃（扩展温度等级与宽温温度选件）

尺寸（深*宽*高）与重量

167x117x28mm 586g （包含保护壳及结构配件，含接头长度）

包装附件

闪存盘*1，电源适配器*1

*指标典型值适用于以下条件：（1）开机预热20 min （2）环境温度25℃（系统温度50℃） (3) 标准频谱分析模式-杂散抑制增强开启
