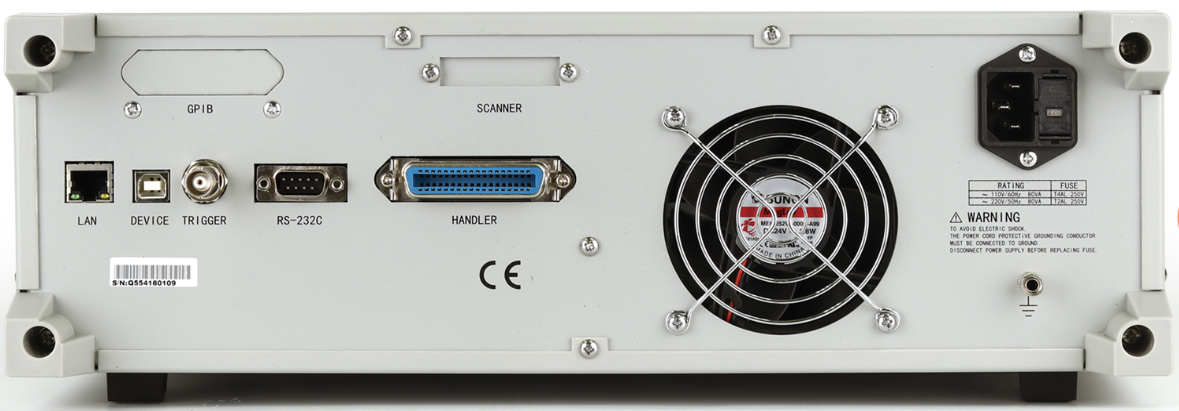

TH2839系列 20Hz至5/10MHz精密阻抗分析仪|同惠电子 (在产)
TH2839系列采用阻抗测量范围较宽的自动平衡电桥技术，其0.05%的基本精度、20Hz—10MHz的频率范围可以满足元件与材料的测量要求，是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。TH2839以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试。
性能特点
测试频率：20Hz - 10MHz，分辨率最高 1mHz。
测量精度：0.05%。
测试速度：最快 7.7ms / 次。
测试原理：自动平衡电桥。
高稳定性和一致性：高达 15 个测试量程配置。
高分辨：7 英寸，800×480 分辨率。
多功能参数列表扫描：每个扫描点均可任意设置功能（主、副参数）、频率、AC 电平、DC 偏置（电压或电流）、速度等常规测试参数；每个扫描点均支持开路、短路、负载校准；扫描结果列表可任意选择所需显示参数。
多参数图形化扫描功能：扫描点数 51、101、201、401、801 点可选；扫描轨迹主 / 副参数可选择；显示范围自动、锁定；坐标标尺对数、线性；扫描参数包括频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源；扫描结果显示主 / 副参数最大值 / 最小值、设定点主 / 副参数值；扫描图形可存储于仪器内部 FLASH、外部 USB 存储器或上传上位机 。
变容二极管自动极性功能：具备该功能，方便变容二极管测试。
Ls - RDC 同时测试：可同时对 Ls 和 RDC 进行测试。
10 档分选功能，分选结果声光报警：能实现 10 档分选，并通过声光方式对分选结果进行报警。
存储空间：内置 40 组设定文件，USB 扩展 500 组设定文件、数据记录文件、图片文件。
高兼容性：支持 SCPI 指令集，兼容 KEYSIGHT E4980A、E4980AL、HP4284A 等。
技术参数详细表格
| 参数分类 | 参数名称 | TH2839 | TH2839A |
|---|---|---|---|
| 测试信号源 | 信号源输出阻抗 | 100Ω，±1% @1kHz | 100Ω，±1% @1kHz |
| 测试频率 | 范围 | 20Hz - 10MHz | 20Hz - 5MHz |
| 分辨率 | 20.0000Hz - 99.9999Hz：1mHz 100.000Hz - 999.999Hz：10mHz 1.00000kHz - 9.99999kHz：100mHz 10.0000kHz - 99.9999kHz：1Hz 100.000kHz - 999.999kHz：10Hz 1.00000MHz - 10.00000MHz：100Hz | 20.0000Hz - 99.9999Hz：1mHz 100.000Hz - 999.999Hz：10mHz 1.00000kHz - 9.99999kHz：100mHz 10.0000kHz - 99.9999kHz：1Hz 100.000kHz - 999.999kHz：10Hz 1.00000MHz - 5.00000MHz：100Hz | |
| AC 测试信号模式 | 额定值 (ALC OFF) | 设定电压为测试端开路时 Hcur 电压 设定电流为测试端短路时从 Hcur 流出电流 | 设定电压为测试端开路时 Hcur 电压 设定电流为测试端短路时从 Hcur 流出电流 |
| 恒定值 (ALC ON) | 保持 DUT 上电压与设定值相同 保持 DUT 上电流与设定值相同 | 保持 DUT 上电压与设定值相同 保持 DUT 上电流与设定值相同 | |
| AC 信号 | 电压范围 | F≤1MHz：5mVrms - 2Vrms F >1MHz：5mVrms - 1Vrms | F≤1MHz：5mVrms - 2Vrms F >1MHz：5mVrms - 1Vrms |
| 分辨率 | 5mVrms - 0.2Vrms：100μVrms 0.2Vrms - 0.5Vrms：200μVrms 0.5Vrms - 1Vrms：500μVrms 1Vrms - 2Vrms：1mVrms | 5mVrms - 0.2Vrms：100μVrms 0.2Vrms - 0.5Vrms：200μVrms 0.5Vrms - 1Vrms：500μVrms 1Vrms - 2Vrms：1mVrms | |
| 电流范围 | 50μArms - 20mArms | 50μArms - 20mArms | |
| 分辨率 | 50μArms - 2mArms：1μArms 2mArms - 5mArms：2μArms 5mArms - 10mArms：5μArms 10mArms - 20mArms：10μArms | 50μArms - 2mArms：1μArms 2mArms - 5mArms：2μArms 5mArms - 10mArms：5μArms 10mArms - 20mArms：10μArms | |
| Rdc 测试 | 电压范围 | 100mV - 2V | 100mV - 2V |
| 分辨率 | 100μV | 100μV | |
| 电流范围 | 0mA - 20mA | 0mA - 20mA | |
| 分辨率 | 1μA | 1μA | |
| DC 偏置 | 电压范围 | 0V - ±40V | 0V - ±40V |
| 分辨率 | 0V - 5V：100μV 5V - 10V：1mV 10V - 20V：2mV 20V - 40V：5mV | 0V - 5V：100μV 5V - 10V：1mV 10V - 20V：2mV 20V - 40V：5mV | |
| 电流范围 | 0mA - ±100mA | 0mA - ±100mA | |
| 分辨率 | 0A - 50mA：1μA 50mA - 100mA：10μA | 0A - 50mA：1μA 50mA - 100mA：10μA | |
| 电压源 | 电压范围 | -10V - 10V | -10V - 10V |
| 分辨率 | 1mV | 1mV | |
| 电流范围 | -45mA - +45mA | -45mA - +45mA | |
| 输出阻抗 | 100Ω | 100Ω | |
| 显示器 | 尺寸 / 类型 | 7 英寸 (对角线) TFT LCD 显示器 | 7 英寸 (对角线) TFT LCD 显示器 |
| 比例 | 16：9 | 16：9 | |
| 分辨率 | 800×RGB×480 | 800×RGB×480 | |
| 测量功能 | 测试参数 | Cp - D,Cp - Q,Cp - G,Cp - Rp Cs - D,Cs - Q,Cs - Rs Lp - D, Lp - Q, Lp - G, Lp - Rp, Lp - Rdc Ls - D, Ls - Q, Ls - Rs, Ls - Rdc, Rdc R - X, Z - θd, Z - θr G - B, Y - θd, Y - θr Vdc - Idc | Cp - D,Cp - Q,Cp - G,Cp - Rp Cs - D,Cs - Q,Cs - Rs Lp - D, Lp - Q, Lp - G, Lp - Rp, Lp - Rdc Ls - D, Ls - Q, Ls - Rs, Ls - Rdc, Rdc R - X, Z - θd, Z - θr G - B, Y - θd, Y - θr Vdc - Idc |
| 数学功能 | A (X + B)+C，X 为测试参数，A、B、C 为输入参数 | A (X + B)+C，X 为测试参数，A、B、C 为输入参数 | |
| 等效电路 | 串联、并联 | 串联、并联 | |
| 偏差测量 | 与标称值的绝对偏差 Δ，与标称值的百分比偏差 Δ% | 与标称值的绝对偏差 Δ，与标称值的百分比偏差 Δ% | |
| 校准功能 | 开路 OPEN、短路 SHORT、负载 LOAD | 开路 OPEN、短路 SHORT、负载 LOAD | |
| 量程选择 | 自动 AUTO、手动 HOLD | 自动 AUTO、手动 HOLD | |
| 量程 - LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω 、100Ω 、200Ω 、500Ω 、1kΩ 、2kΩ 、5kΩ 、10kΩ、20kΩ、50kΩ、100kΩ，共 15 档 | 100mΩ、1Ω、10Ω、20Ω、50Ω 、100Ω 、200Ω 、500Ω 、1kΩ 、2kΩ 、5kΩ 、10kΩ、20kΩ、50kΩ、100kΩ，共 15 档 | |
| 量程 - Rdc | 1Ω 、10Ω 、20Ω、50Ω、100Ω 、200Ω 、500Ω 、1kΩ 、2kΩ 、5kΩ 、10kΩ 、20kΩ、50kΩ、100kΩ，共 15 档 | 1Ω 、10Ω 、20Ω、50Ω、100Ω 、200Ω 、500Ω 、1kΩ 、2kΩ 、5kΩ 、10kΩ 、20kΩ、50kΩ、100kΩ，共 15 档 | |
| 触发模式 | 触发模式 | INT、MAN、EXT、BUS | INT、MAN、EXT、BUS |
| 触发延迟 | 0s - 999s，分辨率 100μs | 0s - 999s，分辨率 100μs | |
| 测试端配置 | 测试端配置 | 四端对 | 四端对 |
| 测试电缆长度 | 测试电缆长度 | 0m, 1m, 2m | 0m, 1m, 2m |
| 测量平均 | 测量平均 | 1 - 255 次 | 1 - 255 次 |
| 测量时间 (ms) | 速度模式 - 20Hz | 330 | 330 |
| 速度模式 - 100Hz | 100 | 100 | |
| 速度模式 - 1kHz | 20 | 20 | |
| 速度模式 - 10kHz | 7.7 | 7.7 | |
| 速度模式 - 100kHz | 5.7 | 5.7 | |
| 速度模式 - 1MHz | 5.6 | 5.6 | |
| 速度模式 - 10MHz | 5.6 | / | |
| 测量显示范围 | Cs, Cp | ±1.00000 aF - 999.999 EF | ±1.00000 aF - 999.999 EF |
| Ls,Lp | ±1.00000 aH - 999.999 EH | ±1.00000 aH - 999.999 EH | |
| D | ±0.00001 - 9.99999 | ±0.00001 - 9.99999 | |
| Q | ±0.01 - 9999.99 | ±0.01 - 9999.99 | |
| R, Rs, Rp, X, Z, Rdc | ±1.00000 aΩ - 999.999 EΩ | ±1.00000 aΩ - 999.999 EΩ | |
| G,B,Y | ±1. 00000 aS - 999.999 ES | ±1. 00000 aS - 999.999 ES | |
| Vdc | ±1.00000 aV - 999.999 EV | ±1.00000 aV - 999.999 EV | |
| Idc | ±1.00000 aA - 999.999 EA | ±1.00000 aA - 999.999 EA | |
| θ r | ±1.00000 rad - 3.14159 rad | ±1.00000 rad - 3.14159 rad | |
| θ d | ±0.0001 deg - 180.000 deg | ±0.0001 deg - 180.000 deg | |
| Δ% | ±0.0001% - 999.999% | ±0.0001% - 999.999% | |
| 基本测量准确度 | 基本测量准确度 | 0.05%(详见说明书) | 0.05%(详见说明书) |
| 列表扫描 | 扫描点数 | 最多 201 点 | 最多 201 点 |
| 多参数扫描 | 触发模式 - 顺序 SEQ | 当一次触发后，在所有扫描点测量。/EOM/INDEX 只输出一次。 | 当一次触发后，在所有扫描点测量。/EOM/INDEX 只输出一次。 |
| 触发模式 - 步进 STEP | 每次触发执行一个扫描点测量。每点均输出 / EOM/INDEX，但列表扫描比较器结果只在最后的 / EOM 才输出。 | 每次触发执行一个扫描点测量。每点均输出 / EOM/INDEX，但列表扫描比较器结果只在最后的 / EOM 才输出。 | |
| 列表扫描比较器 | 可为每个扫描点设置一对下限和上限。 主副参数均有上下限合并分选，不设置不分选。 | 可为每个扫描点设置一对下限和上限。 主副参数均有上下限合并分选，不设置不分选。 | |
| 列表扫描时间标记 | 在顺序模式中，将触发点设定为 0 时，通过定义时间就可在每个测量点记录测量开始的时间。 | 在顺序模式中，将触发点设定为 0 时，通过定义时间就可在每个测量点记录测量开始的时间。 | |
| 图形扫描分析 | 扫描点数 | 51、101、201、401、801 点可选 | 51、101、201、401、801 点可选 |
| 扫描轨迹 | 主 / 副参数可选择 | 主 / 副参数可选择 | |
| 显示范围 | 自动、锁定 | 自动、锁定 | |
| 坐标标尺 | 对数、线性 | 对数、线性 | |
| 扫描参数 | 频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源 | 频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源 | |
| 扫描结果显示 | 主 / 副参数最大值 / 最小值、设定点主 / 副参数值 | 主 / 副参数最大值 / 最小值、设定点主 / 副参数值 | |
| 扫描图形存储 | 扫描图形可存储于仪器内部 FLASH、外部 USB 存储器或上传上位机。 | 扫描图形可存储于仪器内部 FLASH、外部 USB 存储器或上传上位机。 | |
| 比较器 | Bin 分档 - 主参数 | 9 BIN、OUT_OF_BINS、AUX_BIN 和 LOW_C_REJECT | 9 BIN、OUT_OF_BINS、AUX_BIN 和 LOW_C_REJECT |
| Bin 分档 - 副参数 | HIGH、IN、LOW | HIGH、IN、LOW | |
| Bin 极限设置 | 绝对值、偏差值、百分偏差值 | 绝对值、偏差值、百分偏差值 | |
| Bin 计数 | 0 - 999999 | 0 - 999999 | |
| PASS/FAIL 指示 | 满足主参数为 9 BIN 之一、副参数为 IN ，前面板 PASS 灯 ON，否则 FAIL ON | 满足主参数为 9 BIN 之一、副参数为 IN ，前面板 PASS 灯 ON，否则 FAIL ON | |
| 测量辅助功能 | 数据缓冲存储功能 | 201 个测量结果可分批读取 | 201 个测量结果可分批读取 |
| 保存 / 调用功能 | 40 组仪器内置非易失存储器测试设定文件 500 组仪器 USB 存储器测试设定文件 / 截屏图形 / 记录文件 | 40 组仪器内置非易失存储器测试设定文件 500 组仪器 USB 存储器测试设定文件 / 截屏图形 / 记录文件 | |
| 键盘锁定功能 | 可锁定前面板按键 |
