频率范围:2MHz至4.4GHz
频域测试、故障定位测试、功率测试等功能
内置E-CAL电子校准件
4.4GHz终端式功率计
外置GPS天线模块
通过式功率计
适用于无线通信运营商和无线信号覆盖安装、维护工程承包商、科研、教学、生产等领域。
ONETEST 欢迎您
频率范围:2MHz至4.4GHz
频域测试、故障定位测试、功率测试等功能
内置E-CAL电子校准件
4.4GHz终端式功率计
外置GPS天线模块
通过式功率计
适用于无线通信运营商和无线信号覆盖安装、维护工程承包商、科研、教学、生产等领域。

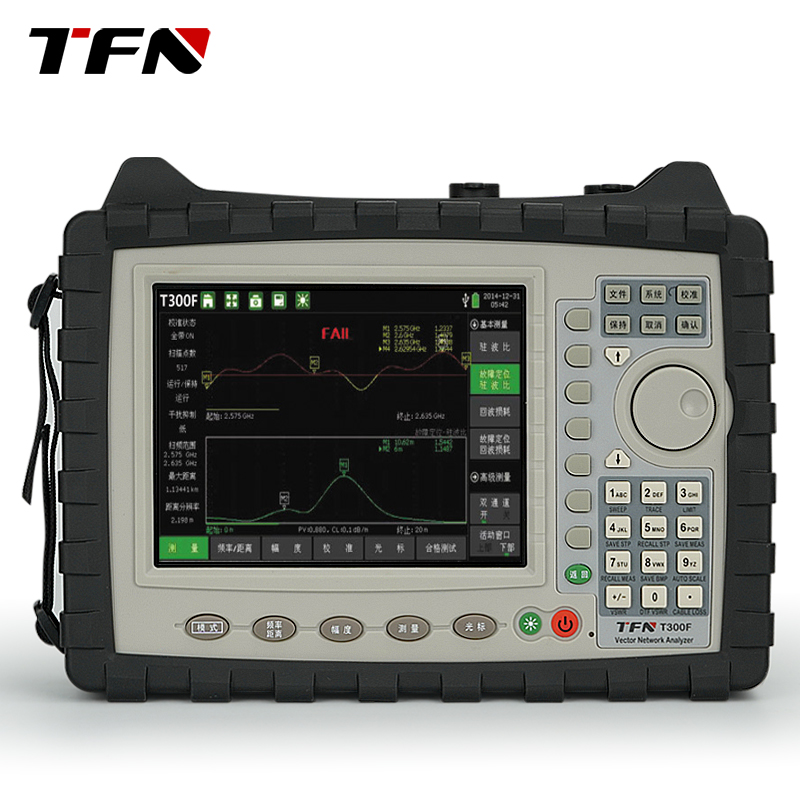

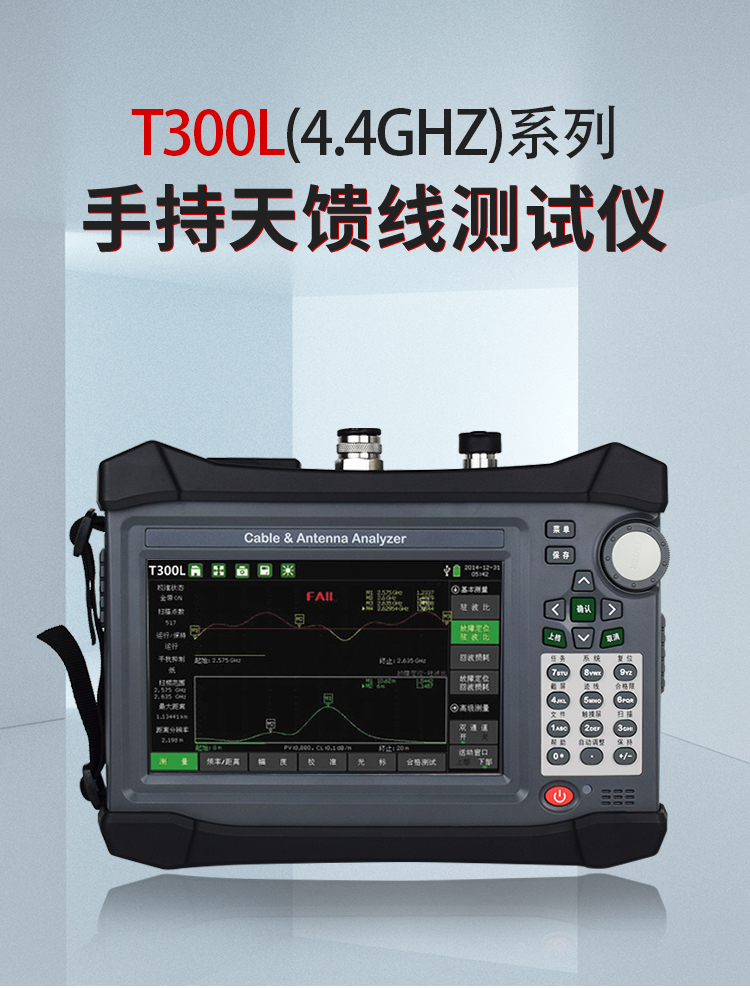

产品简介
T300系列是TFN第三代集成式手持天馈线测试仪,是一款经过现场优化、可靠、坚固耐用、操作简单的超值产品。在天馈线系统中,可快速评估基站射频/光传输和天线系统的运行状态,提高基站的安装、维护效率。T300系列是无线通信运营商和无线信号覆盖安装、维护工程承包商、科研、教学、生产中信赖、可靠、优先选择的天馈线测试仪。
功能特点
电池续航时间超过8小时
内置E-CAL电子校准模块
一次连接即可实现快速的自动校准
一次校准适用于全频段
4.4GHz终端式功率计
内置光功率计,可视故障定位仪(红光源),WIFI
外置GPS
USB型光纤放大镜
抗射频干扰能力
背光式按键
坚固、耐用、可靠
耐冲击、防尘、防泼溅
小巧轻便的天馈测试仪
配有软背包,便捷

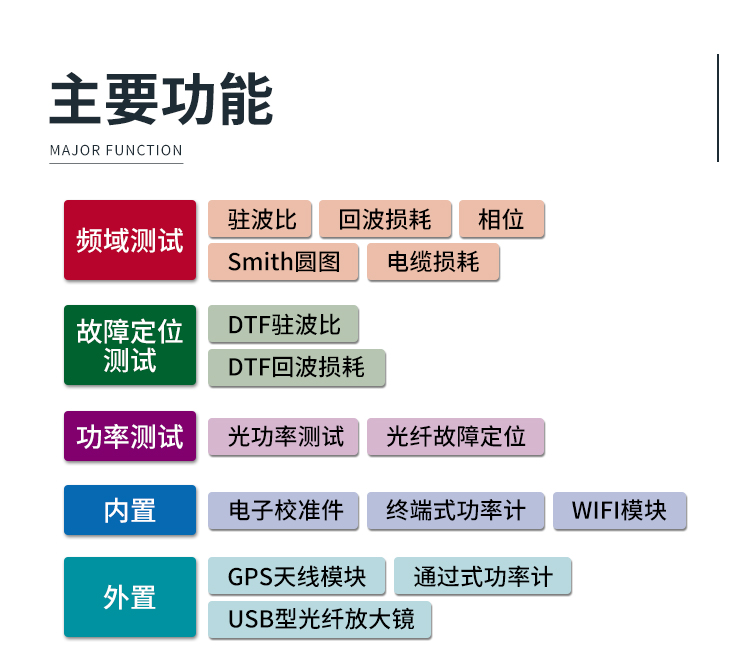

测试功能介绍
功率测试
内置终端式功率计(图一)USB供电的外置大功率通过式功率计(选件)帮您完成基站功率测试。无需另外的供电。(图二)
内置的光模块(选件)
内置的光模块可进行光纤链路的测试。光功率计(图三),可视故障定位仪(图四),进行光通信的测试。
外置GPS模块选件
外置的GPS模块选件帮助你确认精确的测量位置(经度,纬度,海拔高度)。为了保证在正确的地点进行测量,每条测试曲线都可以标注位置信息。(图五)
双通道显示
双通道的显示使用户可以在一块屏幕上查看两个测试。通过独立的上下双通道显示,用户可以在每个通道上单独的进行标记和合格限的设置,因为不需要两次测量,这样就极大地节省了时间。(图六)顶部的通道进行VSWR的测量,底部的通道进行DTF-VSWR测量来查找故障点。
故障点定位(DTF)
用驻波比和回波损耗表示的故障定位(DTF)可以精确分辨和定位损坏的电缆、元件和连接器。最多2065个数据点为你在测量时提供更好的频率分辨率,或者用来在不降低距离分辨率的情况下扩展DTF测量距离范围。(图七)
回波损耗/驻波比
差的回波损耗/驻波比指标可以损坏发射机,降低基站覆盖区域,增加掉话率和通话阻塞,降低数据业务的速率。(图十)
USB型光纤放大镜
在光纤连接器连接之前,必须对光纤连接器插芯进行检查和清洁。光纤端面的检查,是降低维护成本.提高排障效率,保证传输质量的关键所在。(图八)
电缆损耗
电缆损耗测量非常重要,过高的损耗会降低基站覆盖区域,掩盖回波损耗问题,产生看起来好的错误测量结果。
自动的PASS/FAIL分析
在设置合格限之后你可以用红绿色标记进行自动合格/不合格分析。(图九)用户可以在测试屏幕上编辑包括上、下界限的20条合格限。

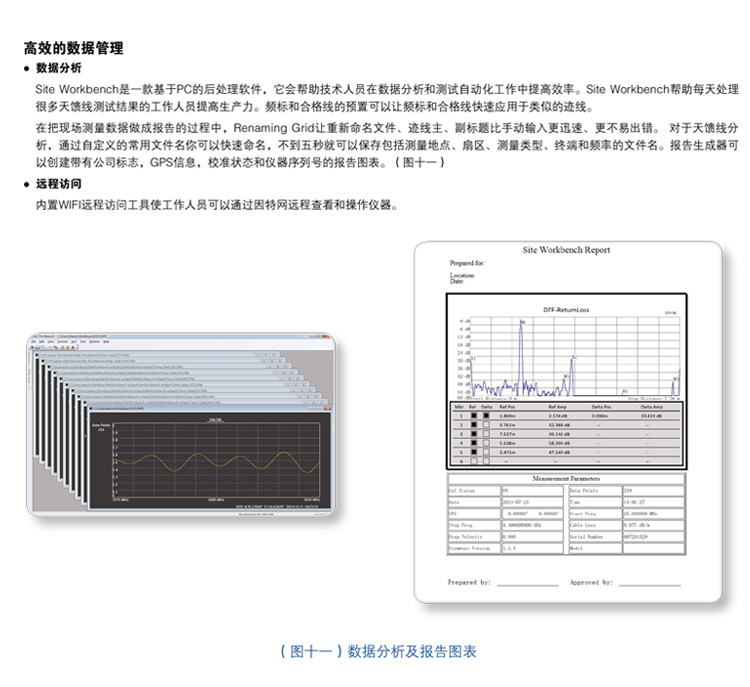

技术参数 | |
频率范围 | 2MHz到4400MHz |
频率分辨率 | 0.5kHz |
频率准确度 | ±2 ppm |
输出电平 | ≥0dBm |
扫描速度 | 1mS/点(回波损耗) 1.2mS/点(故障定位) |
数据点数 | 130,259,517,1033,2065 |
干扰抑制 | +10 dBm(偏±10kHz以内) +25 dBm(偏>1.0 MHz) |
方向性 | ≤-42dB(机械校准后) ≤-38dB(电子校准后 |
回波损耗 | |
范围 | 0.00-60.00dB |
分辨率 | 0.01dR |
驻波比 | |
范围 | 1-65 |
分辨率 | 0.01 |
电缆损耗 | |
范围 | 0.00-30.00dB |
分辨率 | 0.01dB |
故障定位 | |
回波损耗范围 | 0.00-60dB |
驻波比范围 | 1-65 |
距离范围 | 0到(点数-1)/(带宽×2)×Vp(电缆的速度因子)×C(光速) |
分辨率(m) | =Vp(电缆的速度因子)×C/(带宽×2) |
数据点数 | 130,259,517,1033,2065 |
终端式功率计 | |
频率范围 | 20MHz到6000MHz |
幅度 | 最大,最小,偏置,偏置开关,自动幅度 |
平均 | 平均,最大保持,运行/暂停,平均模式,连续/单次 |
幅度限制 | 幅度限制开关,上、下限 |
显示范围 | -100 dBm~+100 dBm |
测量范围 | -33 dBm~+20 dBm |
偏置范围 | Max ±100 dB,用户可设置 |
驻波比 | 1.4:1典型值 |
最大输入功率 | +27 dBm,±50 VDC(大于此值会损坏仪器) |
连接器 | Type N(m),50 Ω |
准确度 | ±0.5 dB(23℃±3℃) |
频率响应和线性度 | ±0.8 dB(±0.5 dB典型值) |
温度效应 | ±0.02 dB/1℃(典型值) |
光纤显微镜 | |
放大倍数 | 400x |
测试分辨率 | 0.75μm |
输出制式 | PAL/NTSC |
重量 | 155克 |
工作/存储温度 | 20℃~+50℃/-30℃~+60℃ |
光功率计 | |
准确度 | ±0.17dB(±3%) |
探测器类型 | InGaAs φ300μm |
