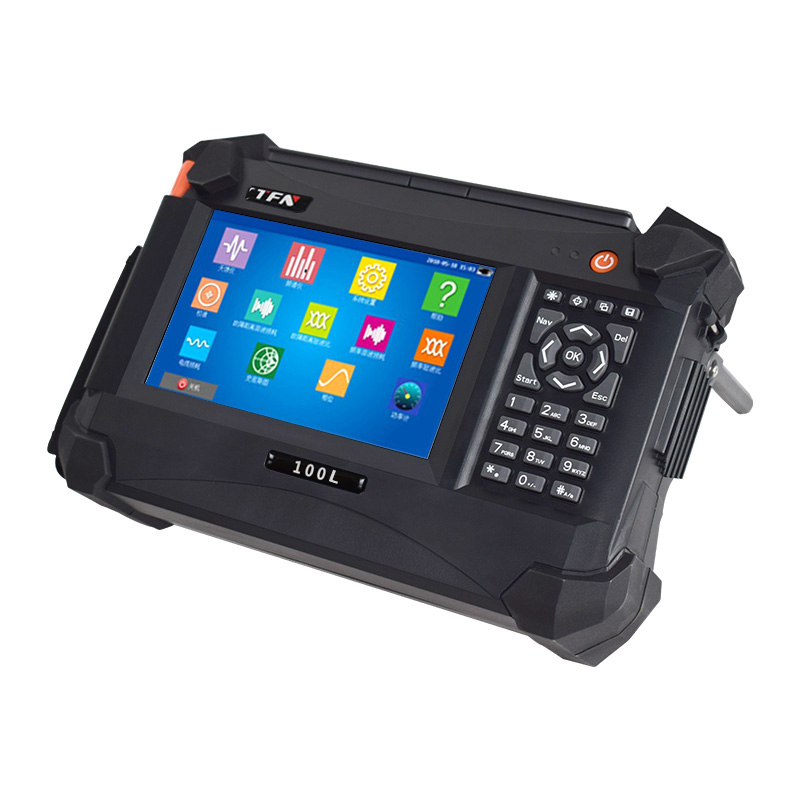

TFN100L 25MHz至4.4GHz天馈线驻波比测试仪|TFN

频率范围：25MHz至4.4GHz广泛适用于2G/3G/4G/WIMAX等制式下测试60DB超大动态范围限制线/标志线/曲线运算等迹线智能判断功能8小时超长续航时间7寸LCD彩色触摸大屏显示强大的仪表文件批量编辑/删除/过滤等管理功能

T300L 2MHz至4.4GHz天馈线驻波比测试仪|TFN

频率范围：2MHz至4.4GHz频域测试、故障定位测试、功率测试等功能内置E-CAL电子校准件4.4GHz终端式功率计外置GPS天线模块通过式功率计适用于无线通信运营商和无线信号覆盖安装、维护工程承包商、科研、教学、生产等领域。

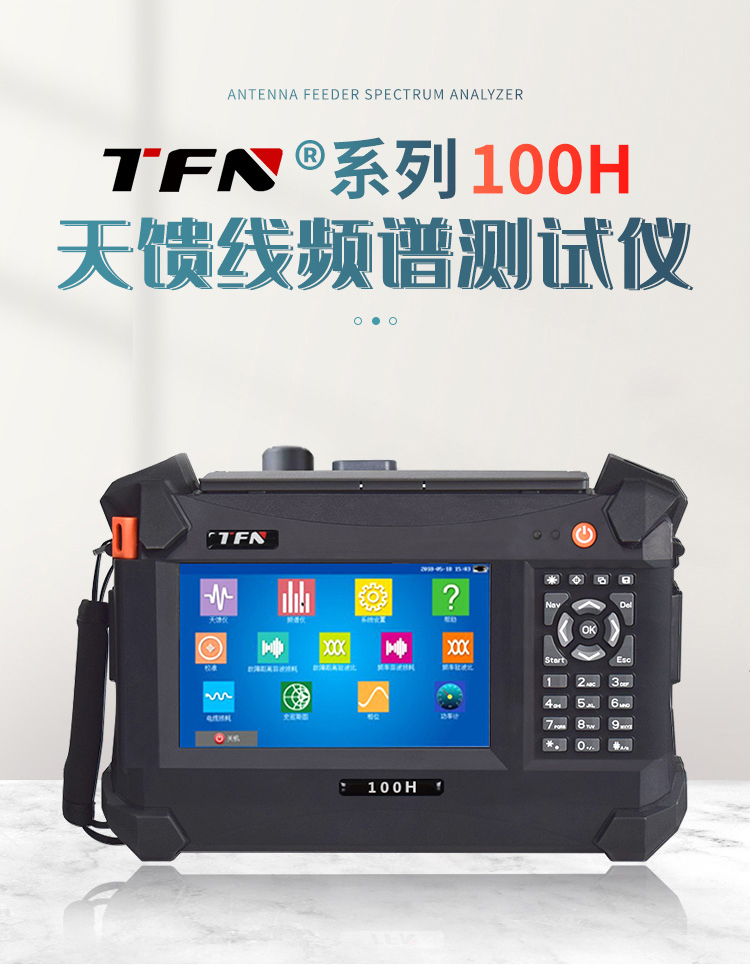

TFN100H 1MHz至6GHz天馈线驻波比测试仪|TFN (在产)

频率范围：1MHZ至6GHz，广泛适用于2G/3G/4G/WiMAX

60dB超大动态范围

限制线/标志线/曲线运算等迹线智能判断功能

8小时超长续航时间

7英寸LCD彩色触摸大屏显示

强大的仪表文件批量编辑/删除/过滤等管理功能

CW信号源功能

参考价格：

厂家：TFN|青岛一卓光电科技有限公司（收录53个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

TFN100系列天馈线频谱测试仪能够测试基站天线和馈线的驻波比和匹配性及电缆损耗和长距离故障定位，能够快速评估传输线和天线系统的状况，加快新基站所需要的安装调试时间。100系列1MHZ~6GHz超宽测试频率范围，60dB超大动态范围，多种选件功能广泛适用于2G/3G/4G/5G/WLAN/WiFi/WiMAX等制式下测试。100系列采用7英寸超大触摸屏设计，8小时超长续航时间，用户体验极好。100系列是新一代无线网络建设、升级、维护必不可少的测量工具。

PRODUCT FEATURES

产品特点

频率范围：1MHZ至6GHz，广泛适用于2G/3G/4G/WiMAX

60dB超大动态范围

限制线/标志线/曲线运算等迹线智能判断功能

8小时超长续航时间

7英寸LCD彩色触摸大屏显示

强大的仪表文件批量编辑/删除/过滤等管理功能

CW信号源功能

关键词:

技术指标
型号	100H
频率范围	1~6000MHz
频率分辨率	1kHz
频率精度	±2ppm
输出电平	0dBm(典型)
测量速度	1.5ms/点
测量点数	137,251,551,1103,2207,3310
抗干扰能力
频率	-5dBm
通道	+17dBm
方向性	42dB(校准后)
回波损耗
回波损耗范围	0~60dB
回波损耗分辨率	0.01dB
驻波比
驻波比范围	1~65
驻波比分辨率	0.01
电缆损耗
电缆损耗范围	0~30dB
电缆损耗分辨率	0.01dB
DTF
回波损耗范围	0~60dB
驻波比范围	1~65dB
距离范围	1500米
分辨率	1.510^8Vp/(F2-F1)Vp:电缆传播速度； F1,F2:起始和截止频率
相位
测量范围	-180°-+180°
分辨率	0.01°
史密斯图
分辨率	0.01
C W 信号源
输出频率范围(典型值)	50MHz-6GHz
输出功率范围(典型值)	-8dBm -0dBm
通用指标
连接器类型	N型阴头
输入阻抗	50欧姆
显示器	7英寸电阻触摸屏，800*480分辨率
数据接口	1个USB Host接口，1个USB Device接口，1个10M/100M自适应LAN
存储空间	>2000条曲线
语言	中文，英文
内置电池	11.1V7800Mah锂充电电池
外部适配器	110~24050~60Hz AC输入，16V 3.75A DC输出
工作温度	-10℃~50℃
保存温度	-40℃~70℃
相对湿度	0~85%(无结露)
重量	2.5kg(净重)
体积(长×宽×高)	290×175×75 mm

TPM模块(选件)---终端式射频功率计
频率范围	50~4000MHz
功率范围	-40~20 dBm
最大可承受功率	<23 dBm
测试精度	≤±0.3db (15~35℃);≤±0.5dB(0~50℃)
输入驻波比	<1.2
Burst宽度	lus~60ms
最小测试周期	15Hz
视频带宽	5MHz
最小脉冲宽度	200ns
时间分辨率	四档：0.lus,lus,15us,150us
调制信号峰均比	<12dB
CCDF测试范围	0.1%～100%
CCDF测试精度	±3%
突发信号占空比	0.1%～100%
供电方式	USB
工作温度	0℃~50℃
保存温度	-20℃~70℃
相对湿度	0~85%(无结露)
重量	0.3kg
体积(长×宽×高)	125×45×35mm
抗震动特性	符合标准MIL-PRF-28800F class3
电磁兼容特性	符合EMC标准GB/T18268-2000
DPM模块(选件)---通过式射频功率计
均值测量
频率范围	300-4200MHz
功率范围	100mW-200W
动态范围	≥33 dB
插入损耗	≤0.1 dB
驻波比	1.05-99.9
方向性	≥30 (<3GHz);≥28 (>3GHz)
测试精度	±4%
输入阻抗	50Ω
射频接口	N型阴接口
数据接口	USB
峰值测量
功率范围	100mW-500W
测量精度	突发脉冲宽度>200 μs:±7%; 1μs<突发脉冲宽度<200 μs:±10% 0.5μs<突发脉冲宽度<1μs:±15%; 突发脉冲宽度<0.5μs:±20%
峰均比	0-12dB
CCDF
测试范围	0.1%-100%
测试精度	±3%
阈值测量范围	50mW-500W
突发功率
功率范围	100mW-200W
突发宽度	lus -60ms
最小测试频率	15Hz
占空比	0.001-1
测试精度	±6%
通用指标
供电方式	USB
工作温度	-10℃ -50℃
保存温度	-20℃ -70℃
相对湿度	0-85%(无结露)
重量	0.48kg
体积(长×宽×高)	130×124×34mm
订购信息标准配置主机，锂电池，AC 适配器，CD 上位机软件，使用说明书，便捷包，T 型校准件套装；测试电缆，适配头。可选配置 TPM模块-终端式射频功率计； DPM 模块-通过式射频功率计； ECAL 电子校准件。
