    BBA150 9kHz至250MHz宽带放大器|罗德与施瓦茨 (在产)

    R&S®BBA150宽带放大器坚固耐用并适用于EMC应用，频率范围介于4kHz至6GHz，1dB压缩点射频输出功率高达3000W。

    参考价格 ：

    厂家：罗德与施瓦茨|Rohde & Schwarz （收录204个产品）

    产地：德国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    罗德与施瓦茨 · Rohde & Schwarz

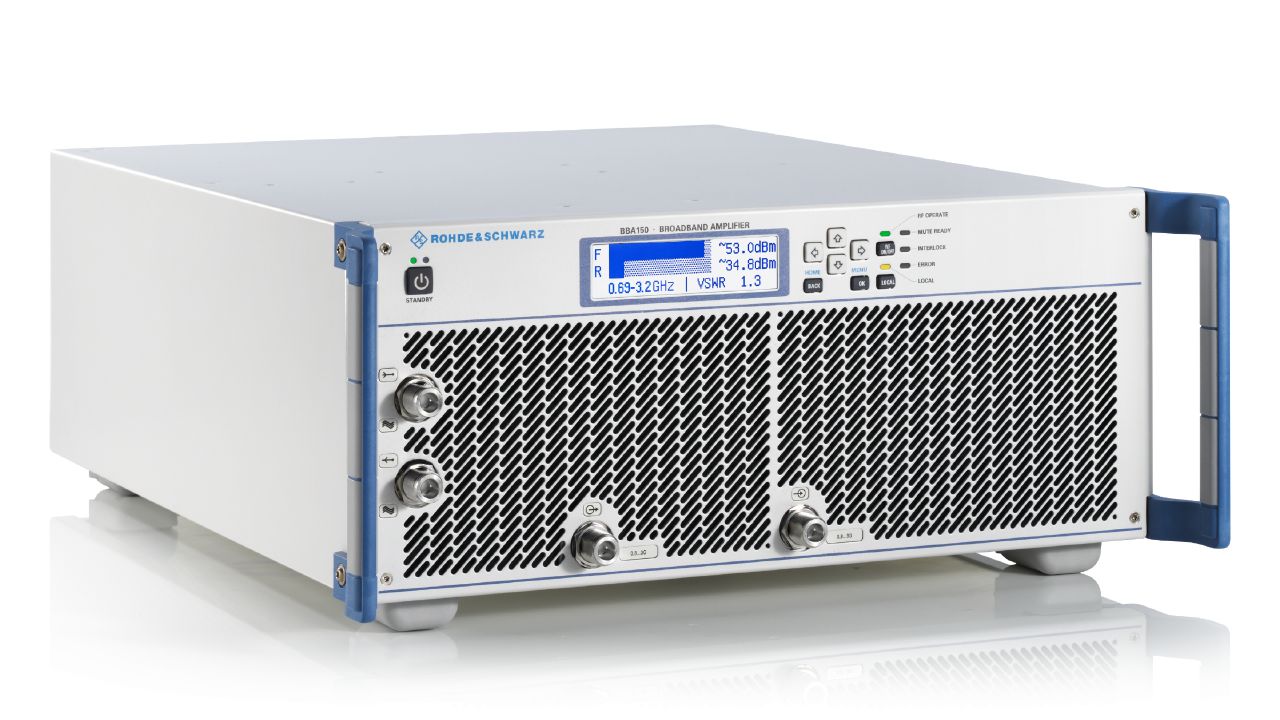

    BBA150 宽带放大器
    R&S®BBA150 是罗德与施瓦茨的宽带放大器。官方目录位于「放大器 / 宽带放大器」。官方标称频率范围：9 kHz至250MHz instantaneously。官方技术指标共 115 组、1309 项，详见「详细指标」。
    产品简介
    R&S®BBA150 宽带放大器坚固耐用并适用于 EMC 应用，频率范围介于 4 kHz 至 6 GHz，1 dB 压缩点射频输出功率高达 3000 W。
    在工业领域中， R&S®BBA150宽带放大器既适合组件开发和生产环节中的研发测试， 也可用于质检环节的产品验证测试。 R&S®BBA150宽带放大器还适用于科研、 物理工程和通信等其他应用领域。
    R&S®BBA150宽带放大器采用模块化的轻型设计， 并对支持的频段做了专门的优化。 放大器提供两种版本。 低功率的R&S®BBA150放大器采用标准的19英寸机架尺寸， 高度4U， 可以用作台式仪器， 也可以安装在机架上。 大功率R&S®BBA150宽带放大器必须安装在机架上。
    您可以通过显示屏和按钮或Web浏览器手动操作放大器， 也可通过远程控制接口对放大器进行自动化控制。 R&S®BBA150模块化的设计允许您在后续对其进行功率及支持频率的升级。 罗德与施瓦茨全面的服务理念和全球化的备件供应提升了客户的信任和信心。
    R&S®BBA150-A2500R&S®BBA150宽带放大器系列可在4kHz至6GHz的频率范围内产生所需的功率。 该紧凑型放大器易于使用， 性能可靠。 此类放大器非常适用于调幅、 调频、 调相和脉冲调制。 根据不同的应用需求可以搭配多样的开关选件 （输入端口开关， 输出端口开关， 采样端口开关） 共同使用。
    核心参数
    • 频率范围：9 kHz至250MHz instantaneously
    • 输出功率：9 kHz至50MHz min. 75 W (48.8 dBm) 50 MHz至225MHz min. 90 W (49.6 dBm) 225 MHz至250MHz min. 75 W (48.8 dBm)
    • 噪声系数：at maximum gain nom. < 12.0 dB
    • Nominal output load：50 Ω
    • Nominal output power：75 W (48.8 dBm)
    • Output power at 1 dB compression：min. 75 W (48.8 dBm)
    • Nominal power gain：at 1MHz nom. 52.2 dB
    • Gain flatness：< ±2.5 dB
    功能与特点
    • 第4页 易于使用， 性能可靠
    • 第5页 灵活的控制和操作

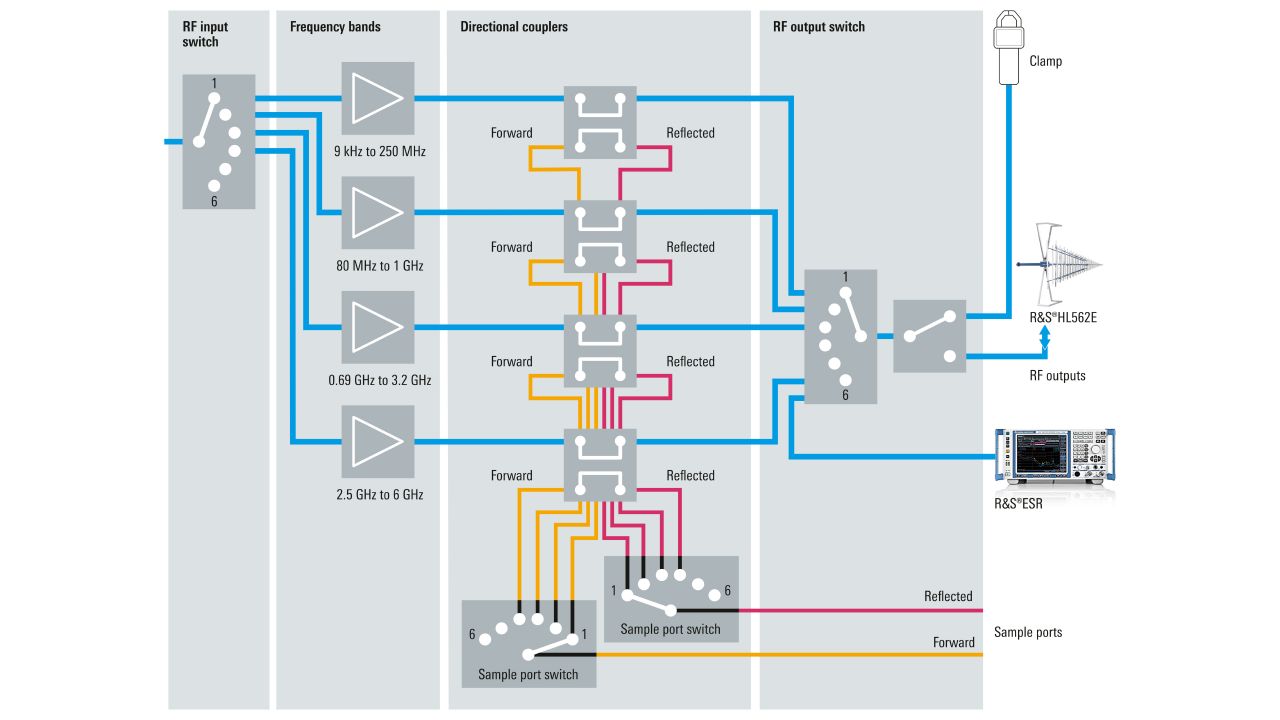

    • 第6页 一体化架构
    • 第8页 清晰简洁的功能构造

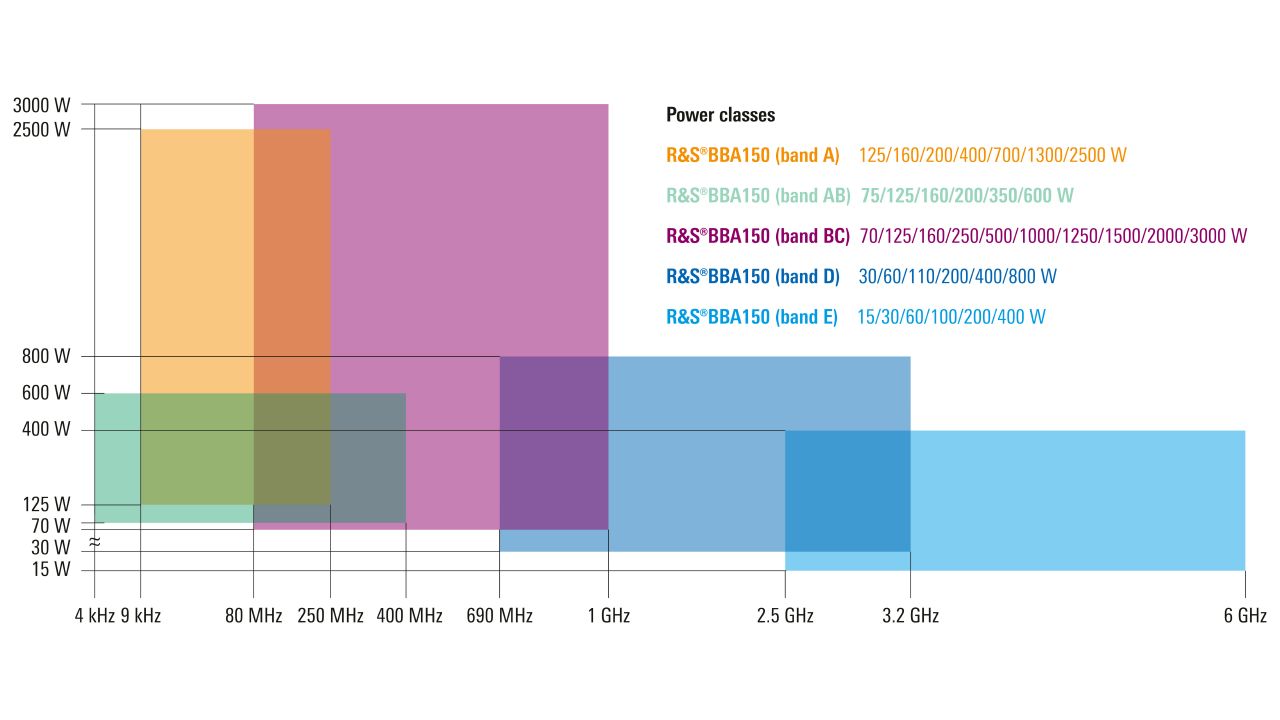

    • 第10页 主要特点 优势
    • 9 kHz至250 MHz
    • 4 kHz至400 MHz
    • 80 MHz至1 GHz
    • 690 MHz至3.2 GHz
    • 2.5 GHz至6 GHz
    产品型号
    • 官方型号：BBA150、DC0、V
    资源下载
    详细指标请见 BBA150 详细指标页。
    罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库





    以下为 R&S®BBA150 的官方技术指标，共 115 个指标组、1309 项。
    参数名以行业通用中文术语为主（其中 1096 项保留官方规格书原文），数值与单位保留官方规格书原样。
    WEEE Europe, Directive 2002/96/EC:
    • households. Separate collection necessary. Ask Rohde & Schwarz representatives about recovery.
    R&S®BBA150-A75, power class: 75 W P1dB 1
    • 频率范围：9 kHz至250MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：75 W (48.8 dBm)
    • 输出功率：9 kHz至50MHz min. 75 W (48.8 dBm) 50 MHz至225MHz min. 90 W (49.6 dBm) 225 MHz至250MHz min. 75 W (48.8 dBm)
    • Output power at 1 dB compression：min. 75 W (48.8 dBm)
    • Nominal power gain：at 1MHz nom. 52.2 dB
    • Gain flatness：< ±2.5 dB
    • Gain adjustment range：> 15 dB
    • Third order intermodulation (IM：2-tone at 42.8 dBm/tone, 100kHz spacing nom. < -20 dBc
    • 谐波：at 75 W ｜ < -20 dBc
    • Noise figure at maximum gain：5 MHz至50MHz nom. < 16.0 dB 50 MHz至250MHz nom. < 9.0 dB
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：nom. -3.4 dBm
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：19" 1/1, 4 HU
    • 重量：approx. 16 kg (35 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current：2 at 110 V ｜ 9.1 A
    • at 230 V：4.4 A
    • Rated power：RFcw = 75 W (RMS), VSWR = 1 ｜ 1.0 kVA
    R&S®BBA150-A125, power class: 125 W P1dB
    • 频率范围：9 kHz至250MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：125 W (51.0 dBm)
    • 输出功率：9 kHz至50MHz min. 125 W (51.0 dBm) 50 MHz至225MHz min. 140 W (51.5 dBm) 225 MHz至250MHz min. 125 W (51.0 dBm)
    • Output power at 1 dB compression：min. 125 W (51.0 dBm)
    • Nominal power gain：at 1MHz nom. 54.4 dB
    • Gain flatness：< ±2.5 dB
    • Gain adjustment range：> 15 dB
    • Third order intermodulation (IM：2-tone at 45.0 dBm/tone, 100kHz spacing nom. < -33 dBc
    • 谐波：at 125 W ｜ < -20 dBc
    • Noise figure at maximum gain：5 MHz至50MHz nom. < 16.0 dB 50 MHz至250MHz nom. < 9.0 dB
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：nom. -3.4 dBm
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：19" 1/1, 4 HU
    • 重量：approx. 16 kg (35 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current：3 at 110 V ｜ 9.1 A
    • at 230 V：4.4 A
    • Rated power：RFcw = 125 W (RMS), VSWR = 1 ｜ 1.0 kVA
    R&S®BBA150-A160, power class: 160 W P1dB
    • 频率范围：9 kHz至250MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：160 W (52.0 dBm)
    • 输出功率：9 kHz至50MHz min. 160 W (52.0 dBm) 50 MHz至225MHz min. 180 W (52.6 dBm) 225 MHz至250MHz min. 160 W (52.0 dBm)
    • Output power at 1 dB compression：min. 160 W (52.0 dBm)
    • Nominal power gain：at 1MHz nom. 55.4 dB
    • Gain flatness：< ±2.5 dB
    • Gain adjustment range：> 15 dB
    • Third order intermodulation (IM：2-tone at 46.0 dBm/tone, 100kHz spacing nom. < -31.2 dBc
    • 谐波：at 160 W ｜ < -20 dBc
    • Noise figure at maximum gain：5 MHz至50MHz nom. < 16.0 dB 50 MHz至250MHz nom. < 9.0 dB
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：nom. -3.4 dBm
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：19" 1/1, 4 HU
    • 重量：approx. 16 kg (35 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current：4 at 110 V ｜ 9.1 A
    • at 230 V：4.4 A
    • Rated power：RFcw = 160 W (RMS), VSWR = 1 ｜ 1.0 kVA
    R&S®BBA150-A200, power class: 200 W P1dB
    • 频率范围：9 kHz至250MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：200 W (53.0 dBm)
    • 输出功率：9 kHz至50MHz min. 200 W (53.0 dBm) 50 MHz至225MHz min. 230 W (53.6 dBm) 225 MHz至250MHz min. 200 W (53.0 dBm)
    • Output power at 1 dB compression：min. 200 W (53.0 dBm)
    • Nominal power gain：at 1MHz nom. 56.4 dB
    • Gain flatness：< ±2.5 dB
    • Gain adjustment range：> 15 dB
    • Third order intermodulation (IM：2-tone at 47.0 dBm/tone, 100kHz spacing nom. < -28.1 dBc
    • 谐波：at 200 W ｜ < -20 dBc
    • Noise figure at maximum gain：5 MHz至50MHz nom. < 16.0 dB 50 MHz至250MHz nom. < 9.0 dB
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：nom. -3.4 dBm
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • nominal output power, depend：ing on load
    • Output mismatch protection, VSWR：100 %, without damage
    (16.93 i n × 7.72 in × 22.83 in)
    • for rackmounting：19" 1/1, 4 HU
    • 重量：approx. 16 kg (35 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current：5 at 110 V ｜ 9.1 A
    • at 230 V：4.4 A
    • Rated power：RFcw = 200 W (RMS), VSWR = 1 ｜ 1.0 kVA
    R&S®BBA150-A400, power class: 400 W P1dB
    • 频率范围：9 kHz至250MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：400 W (56.0 dBm)
    • 输出功率：9 kHz至50MHz min. 385 W (55.9 dBm) 50 MHz至225MHz min. 400 W (56.0 dBm) 225 MHz至250MHz min. 385 W (55.9 dBm)
    • 225 MHz to 250 MHz：min. 340 W (55.3 dBm)
    • Nominal power gain：at 1MHz nom. 59 dB
    • Gain flatness：< ±2.5 dB
    • Gain adjustment range：> 15 dB
    • Third order intermodulation (IM：2-tone at 49.3 dBm/tone, 100kHz spacing nom. < -27.2 dBc
    • 谐波：at 380 W ｜ < -20 dBc
    • Noise figure at maximum gain：5 MHz至50MHz nom. < 16.0 dB 50 MHz至250MHz nom. < 9.0 dB
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：nom. -3.4 dBm
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：19" 1/1, 4 HU
    • 重量：approx. 24 kg (53 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current：6 at 200 V ｜ 10.0 A
    • at 230 V：8.7 A
    • Rated power：RFcw = 400 W (RMS), VSWR = 1 ｜ 2.0 kVA
    R&S®BBA150-A700, power class: 700 W P1dB
    • 频率范围：9 kHz至250MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：700 W (58.4 dBm)
    • 输出功率：9 kHz至20MHz min. 710 W (58.5 dBm) 20 MHz至220MHz min. 800 W (59.0 dBm) 220 MHz至250MHz min. 710 W (58.5 dBm)
    • 220 MHz to 250 MHz：min. 700 W (58.4 dBm)
    • Nominal power gain：at 1MHz nom. 62 dB
    • Gain flatness：< ±2.5 dB
    • Gain adjustment range：> 15 dB
    • Third order intermodulation (IM：2-tone at 52.5 dBm/tone, 100kHz spacing nom. < -20 dBc
    • 谐波：at 700 W ｜ < -20 dBc
    • Noise figure at maximum gain：5 MHz至50MHz nom. < 16.0 dB 50 MHz至250MHz nom. < 9.0 dB
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：nom. -3.4 dBm
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • 尺寸：W × H × D ｜ 19" rack, 12 HU, depth: 800 mm (31.5 in)
    • 重量：approx. 120 kg (265 lb)
    • RF input port：rear panel N female
    • RF output port：rear panel ｜ 7/16 DIN female
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • 380 V to 415：V AC ± 10 %, three-phase,
    with N, 47 Hz to 63 Hz
    • 208 V to 240 V AC：± 10 %, three-phase,
    • Rated current：7 max. 16 A
    • Rated power：RFcw = 700 W (RMS), VSWR = 1 ｜ 3.6 kVA
    R&S®BBA150-A1300, power class: 1300 W P1dB
    • 频率范围：9 kHz至250MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：1300 W (61.1 dBm)
    • 输出功率：9 kHz至20MHz min. 1300 W (61.1 dBm) 20 MHz至220MHz min. 1400 W (61.5 dBm) 220 MHz至250MHz min. 1300 W (61.1 dBm)
    • 220 MHz to 250 MHz：min. 1200 W (60.8 dBm)
    • Nominal power gain：at 1MHz nom. 64.5 dB
    • Gain flatness：< ±2.5 dB
    • Gain adjustment range：> 15 dB
    • Third order intermodulation (IM：2-tone at 54.8 dBm/tone, 100kHz spacing nom. < -20 dBc
    • 谐波：at 1300 W ｜ < -20 dBc
    以上为前 183 项指标；完整指标（共 1309 项）见官方规格书（本页底部「资源下载」）。
    型号与选件
    • 官方型号：BBA150、DC0、V
    指标整理自官方文件：BBA150_specs_en_3606-7247-22_v2900.pdf
    资源下载
    罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库

    全部



    厂家联系方式（中国区总部）

    热线：400 650 5896

    电话：+86 10 6431 2828　传真：+86 10 6437 9888

    Email：info.china@rohde-schwarz.com

    地址：北京市朝阳区紫月路18号院1号楼（朝来高科技产业园）100012

    北京

    北京市朝阳区紫月路18号院1号楼5层508室　+86 10 6431 2828（传真 +86 10 6437 9888）

    上海

    中国（上海）自由贸易试验区盛夏路399弄11号楼（K座）3-4层　+86 21 6375 0018（传真 +86 21 6375 9170）

    广州

    广州市天河区天河路233号中信广场3705室　+86 20 8755 4758（传真 +86 20 8755 4759）

    深圳

    深圳市南山区高新南环路43号威新软件园1栋1楼南翼　+86 755 8203 1198（传真 +86 755 8203 3070）

    西安

    西安市高新区锦业一路56号研祥城市广场5楼502室　+86 29 8741 5377（传真 +86 29 8720 6500）

    成都

    成都市高新区天府大道天府软件园A4栋1楼南　+86 28 8519 5190（传真 +86 28 8519 4660）

    苏黎世仪器 Zurich Instruments（上海）

    上海市徐汇区田州路327号G座2102-2103室　+86 21 6487 0285-87（传真 +86 21 6487 0289）




    0条提问

    X

    提问

    X

    回答

    暂无视频



    0条口碑
    X

    发表口碑

    口碑标题
    上传图片

    ONETEST仪器资源库

    合作与收录

    联系电话：+86-755-23033660

    电子邮箱：info@onetest.cn

    Onetest仪器资源库

    公众号

    Onetest仪器资源库

    视频号

    Onetest仪器资源库

    bilibili

    Onetest仪器资源库

    小助手

    © 2026 Onetest仪器资源库 All Rights Reserved   粤ICP备17028186号-2      粤公网安备44030902003758

    AI问答
